用于便携式锁的手持式发射器.pdf

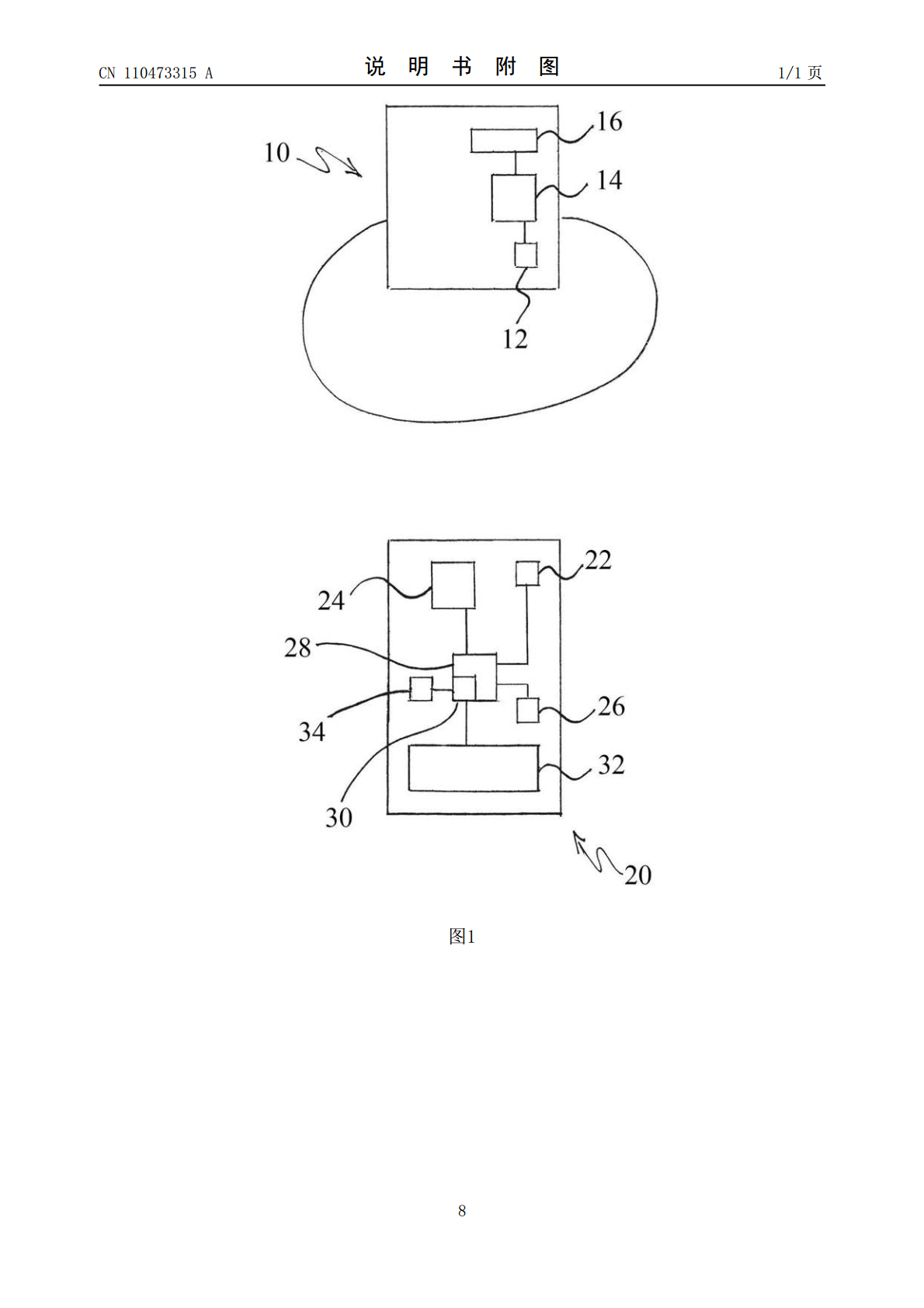

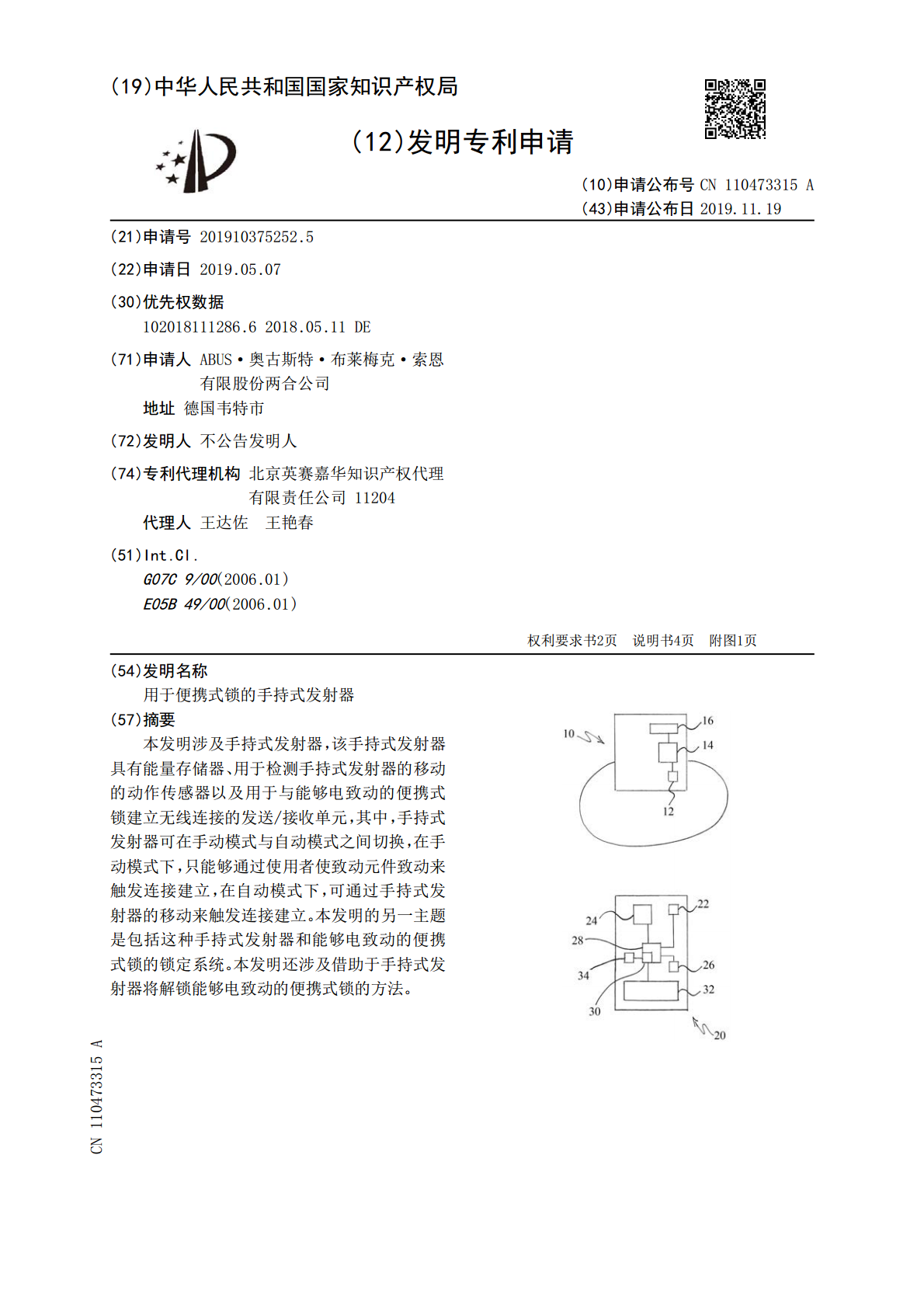

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110473315A(43)申请公布日2019.11.19(21)申请号201910375252.5(22)申请日2019.05.07(30)优先权数据102018111286.62018.05.11DE(71)申请人ABUS·奥古斯特·布莱梅克·索恩有限股份两合公司地址德国韦特市(72)发明人不公告发明人(74)专利代理机构北京英赛嘉华知识产权代理有限责任公司11204代理人王达佐王艳春(51)Int.Cl.G07C9/00(2006.01)E05B49/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称用于便携式锁的手持式发射器(57)摘要本发明涉及手持式发射器，该手持式发射器具有能量存储器、用于检测手持式发射器的移动的动作传感器以及用于与能够电致动的便携式锁建立无线连接的发送/接收单元，其中，手持式发射器可在手动模式与自动模式之间切换，在手动模式下，只能够通过使用者使致动元件致动来触发连接建立，在自动模式下，可通过手持式发射器的移动来触发连接建立。本发明的另一主题是包括这种手持式发射器和能够电致动的便携式锁的锁定系统。本发明还涉及借助于手持式发射器将解锁能够电致动的便携式锁的方法。CN110473315ACN110473315A权利要求书1/2页1.手持式发射器(20)，具有：能量存储器(32)；动作传感器(26)，用于检测所述手持式发射器(20)的移动；以及发送/接收单元(22)，用于与能够电致动的便携式锁(10)建立无线连接，其中，所述手持式发射器(20)能够在手动模式与自动模式之间切换，其中，在所述手动模式下，只能够通过使用者使致动元件(24)致动来触发连接建立，在所述自动模式下，能够通过所述手持式发射器(20)的移动来触发所述连接建立。2.根据权利要求1所述的手持式发射器(20)，其特征在于，设置切换元件，所述切换元件用于在所述手动模式与所述自动模式之间进行切换，具体地，所述切换元件由所述致动元件(24)形成。3.根据权利要求2所述的手持式发射器(20)，其特征在于，通过使致动元件(24)致动第一预定义时间段，能够实现从所述手动模式到所述自动模式的切换。4.根据权利要求2或3所述的手持式发射器(20)，其特征在于，通过使所述致动元件(24)致动第二预定义时间段，能够实现从所述自动模式到所述手动模式的切换。5.根据权利要求3或4所述的手持式发射器(20)，其特征在于，所述第一预定义时间段和所述第二预定义时间段均处于5s至15s的范围内，具体地，所述第一预定义时间段和所述第二预定义时间段相等。6.根据前述权利要求中的至少一项所述的手持式发射器(20)，其特征在于，查询装置(30)，用于查询所述能量存储器(32)的电量状态。7.根据权利要求6所述的手持式发射器(20)，其特征在于，输出装置(34)，用于在不充足的电量状态的情况下输出视觉信号和/或声音信号。8.根据权利要求6或权利要求7所述的手持式发射器(20)，其特征在于，在从所述手动模式到所述自动模式的期望切换时，提供所述能量存储器(32)的所述电量状态的查询；以及在不充足的电量状态的情况下防止切换成所述自动模式。9.根据权利要求6至8中的任一项所述的手持式发射器(20)，其特征在于，查询所述能量存储器(32)的电量状态，并且在不充足的电量状态的情况下，在所述自动模式下检测到所述手持式发射器的移动时切换成所述手动模式，具体地，不与所述锁(10)建立连接。10.根据前述权利要求中的至少一项所述的手持式发射器(20)，其特征在于，在所述自动模式下，也能够通过使所述致动元件(24)致动来触发与所述锁(10)建立连接。11.根据权利要求10所述的手持式发射器(20)，其特征在于，通过使所述致动元件(24)致动第三预定义时间段，能够实现所述连接建立，其中，具体地，所述第三义时间段小于第一预定义时间段或第二预定义时间段，所述第一预定义时间段或第二预定义时间段是使所述致动元件(24)必须致动以在所述手动模式与所述自动模式之间切换的时间段，以及所述第三预定义时间段优选地处于20ms至2s的范围内。2CN110473315A权利要求书2/2页12.根据权利要求11所述的手持式发射器(20)，其特征在于，在所述自动模式下使所述致动元件(24)致动所述第三预定义时间段时，提供对所述能量存储器(32)的电量状态的查询，并且在不充足的电量状态的情况下切换成所述手动模式，具体地，不与所述锁(10)建立连接。13.根据前述权利要求中的至少一项所述的手持式发射器(20)，其特征在于，所述连接为蓝牙连接。14.根据前述权利要求中的至少一项所述的手持式发射器(20)，其特征在于，所述致动元件(24)为推动
