装饰品.pdf

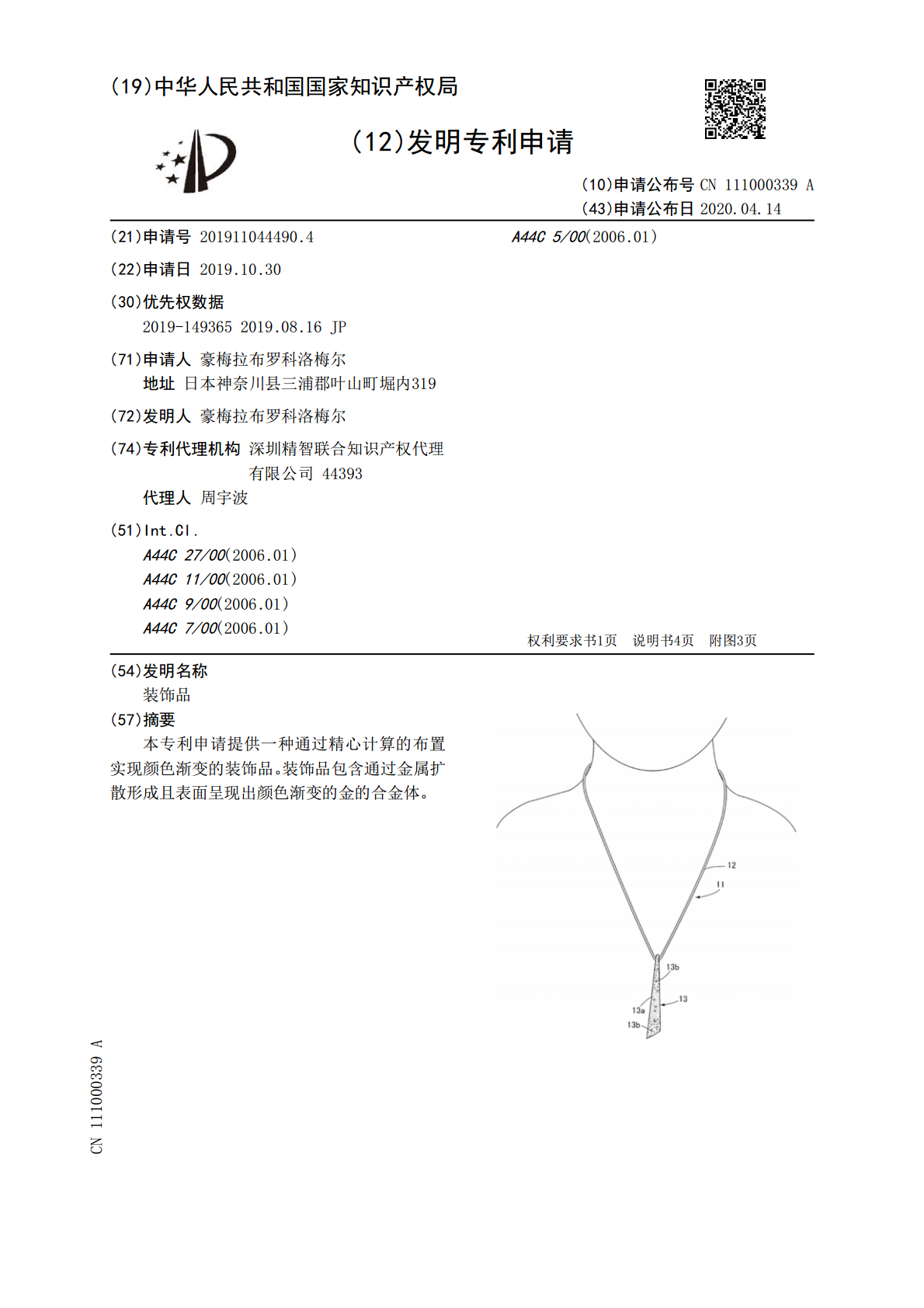

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111000339A(43)申请公布日2020.04.14(21)申请号201911044490.4A44C5/00(2006.01)(22)申请日2019.10.30(30)优先权数据2019-1493652019.08.16JP(71)申请人豪梅拉布罗科洛梅尔地址日本神奈川县三浦郡叶山町堀内319(72)发明人豪梅拉布罗科洛梅尔(74)专利代理机构深圳精智联合知识产权代理有限公司44393代理人周宇波(51)Int.Cl.A44C27/00(2006.01)A44C11/00(2006.01)A44C9/00(2006.01)A44C7/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称装饰品(57)摘要本专利申请提供一种通过精心计算的布置实现颜色渐变的装饰品。装饰品包含通过金属扩散形成且表面呈现出颜色渐变的金的合金体。CN111000339ACN111000339A权利要求书1/1页1.一种装饰品，其特征在于，所述装饰品包含通过金属扩散形成且表面呈现出颜色渐变的金的合金体。2.如权利要求1所述的装饰品，其特征在于，所述合金体包含具有不同颜色的多种金合金。3.一种装饰品用合金体的制造方法，其特征在于，所述方法包括如下步骤：堆叠具有不同颜色的多种金合金材料；加热所述材料，在所述材料之间的界面，通过金属扩散混合所述金合金，并跨越所述界面形成所述材料的渐变；加工所述材料块，调整通过金属扩散形成且表面呈现出颜色渐变的金的合金体。2CN111000339A说明书1/4页装饰品技术领域[0001]本专利申请涉及一种包含戒指、项链、耳环、手镯等珠宝及手表的装饰品。背景技术[0002]韩国发明专利公开第1020160110610号公报(专利文献1)揭示了一种珠宝材料，所述珠宝材料采用第一颜色的第一金属块及与第一颜色不同的第二颜色的第二金属块成型，所述珠宝材料表面具有渐变的颜色。在铸造珠宝材料时，将第一金属块及第二金属块设置在筒状模具中。第一金属块的横截面朝着模具入口逐渐缩小，而第二金属块的横截面朝着模具入口逐渐扩大。感应线圈沿着第一金属块及第二金属块的横截面形成熔融层。随着平坦的熔融层逐渐向模具入口移动，熔融层中的第一金属块及第二金属块的比例发生变化，由此实现颜色渐变。[0003]在专利文献1的珠宝材料的制造方法中，沿着水平面形成平坦的熔融层。尽管磁力线作用于熔融层上，但是在熔融层中很难发生水平方向的对流。由于熔融层沿着水平面是平坦的，因此在熔融层中容易产生颜色不均。其结果，难以在最终材料中实现所期望的颜色布置。[0004]因此，有必要提供一种装饰品，所述装饰品通过精心计算的布置实现颜色渐变。发明内容[0005]在本专利申请的第一方面，提供一种装饰品，其包含通过金属扩散形成且表面呈现出颜色渐变的金的合金体。[0006]在本专利申请的第二方面，所述合金体包含具有不同颜色的多种金合金。[0007]在本专利申请的第三方面，提供一种装饰品用合金体的制造方法，包括：堆叠具有不同颜色的多种金合金材料；加热所述材料，在所述材料之间的界面，通过金属扩散混合所述金合金，并跨越所述界面形成所述材料的渐变；加工所述材料块，调整通过金属扩散形成且表面呈现出颜色渐变的金的合金体。[0008]在第一方面，由于金的合金(以下称为“金合金”)都是相似的颜色，所以不同颜色的金合金通过金属扩散相结合时，在金合金之间的界面通过金属扩散颜色混合良好。金合金之间的界面消失。远离界面时，金属扩散随之减少，因此形成跨界面混合的材料的渐变。从而合金体的表面呈现出从一种颜色逐渐变为另一种颜色的漂亮的颜色渐变。金属扩散是通过固体金属来实现的，因此可根据固体的形状将金合金之间的界面置于所期望的位置上。由此可提供通过精心计算的布置实现颜色渐变的装饰品。[0009]在第二方面，金合金在形成渐变时提供两种以上的起始颜色。跨界面从一种颜色逐渐变为另一种颜色。因此，在合金体的表面呈现出漂亮的颜色渐变。在此，装饰品可以包含通过金属扩散结合到合金体的金、钯、或者铂的金属体。如果相结合的金合金与金、钯或铂的颜色相似，则不同颜色的金合金和金属体通过金属扩散相结合时，在金合金和金属体之间的界面，通过金属扩散颜色混合良好。金合金和金属体之间的界面消失。如上所述，形3CN111000339A说明书2/4页成材料的渐变。[0010]在第三方面，由于金的合金都是相似的颜色，所以不同颜色的金合金通过金属扩散相结合时，在金合金之间的界面通过金属扩散颜色混合良好。金合金之间的界面消失。远离界面时，金属扩散随之减少，因此跨界面形成渐变。从而合金体的表面呈现出从一种颜色逐渐变为另一种颜色的漂亮的颜色渐变。金属扩散是通过固体金属来实现
