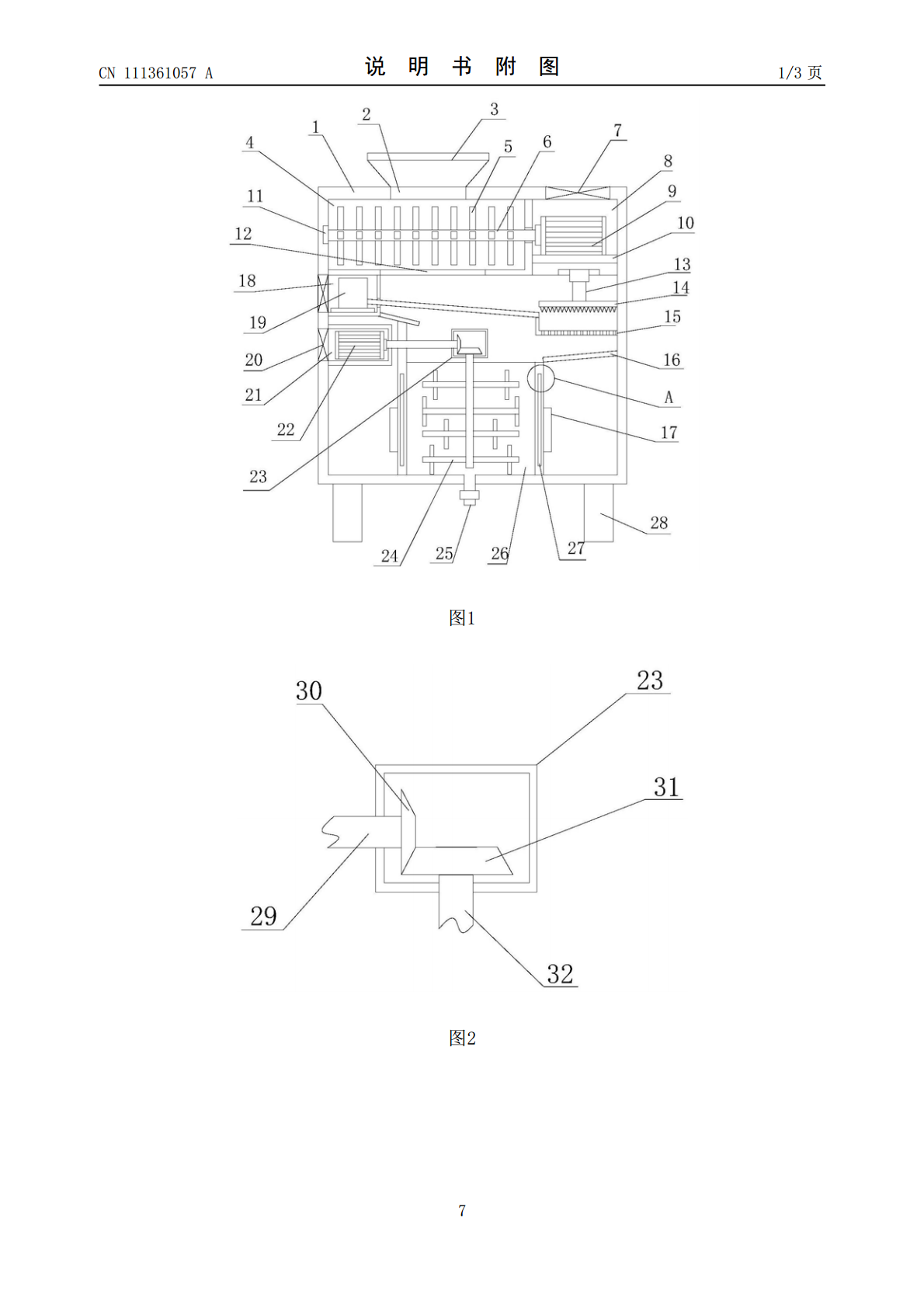

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111361057A(43)申请公布日2020.07.03(21)申请号202010277626.2(22)申请日2020.04.08(71)申请人唐润梅地址313000浙江省湖州市湖州经济技术开发区轻纺路15号湖州王氏塑料制品有限公司(72)发明人唐润梅(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人郭晓凤(51)Int.Cl.B29B17/04(2006.01)B29B17/02(2006.01)B29B17/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种便于塑料制品生产设备(57)摘要本发明公开了一种便于塑料制品生产设备，包括机体，所述机体的上表面开设有进料口，所述进料口的上表面固定安装有进料槽，所述机体的上表面固定安装有防护门一，所述机体的内部上方固定安装有破碎室，所述破碎室的左侧固定安装有破碎电机室，所述破碎电机室的内部底壁固定安装有安装板，该一种便于塑料制品生产设备，通过筛板在第二振动装置的作用下将破碎的大块原料振动到压碎槽内在液压升降杆和压碎板的作用下对大块原料进行压碎，使原料破碎的更加彻底，为后面的加热融化节省了时间，通过第一振动装置对搅拌桶内部已融化的原料进行振动，使内部气泡浮到表面到达空气中，减少了成品中存在的气泡，提高了成品的质量。CN111361057ACN111361057A权利要求书1/1页1.一种便于塑料制品生产设备，包括机体(1)，其特征在于：所述机体(1)的上表面开设有进料口(2)，所述进料口(2)的上表面固定安装有进料槽(3)，所述机体(1)的上表面固定安装有防护门一(7)，所述机体(1)的内部上方固定安装有破碎室(4)，所述破碎室(4)的左侧固定安装有破碎电机室(8)，所述破碎电机室(8)的内部底壁固定安装有安装板(10)，所述安装板(10)的上表面固定安装有破碎电机(9)，所述破碎电机(9)的左端转动连接有第一破碎轴(6)，所述第一破碎轴(6)的表面固定连接有破碎刀片(5)，所述第一破碎轴(6)的左端转动连接有轴承(11)，所述破碎室(4)的内部左壁固定安装有轴承(11)，所述破碎室(11)的底部开设有破碎室出料口(12)，所述机体(1)的内部左壁固定安装有振动装置室(18)，所述振动装置室(18)的内部底壁固定安装有安装板二(42)，所述安装板二(42)的上表面固定安装有第二振动装置(19)，所述第二振动装置(19)的右端活动安装有筛板(40)，所述筛板(40)的另一端固定安装有压碎槽(15)，所述振动装置室(18)的底部固定安装有导料板二(41)，所述机体(1)的内部左壁开设有搅拌电机室(21)，所述搅拌电机室(21)的内部固定安装有搅拌电机(21)，所述搅拌电机(21)的左端转动连接有转轴(29)，所述转轴(29)的另一端固定安装有伞轮一(30)，所述伞轮一(30)底部啮合有伞轮二(31)，所述伞轮二(31)的底部固定安装有搅拌轴(32)，所述搅拌轴(32)的表面固定连接有搅拌叶片(24)，所述破碎电机室(8)的底部开设有凹槽(37)，所述凹槽(37)的内部固定安装有液压伸缩杆(13)，所述液压伸缩杆(13)的底端固定安装有压碎板(14)，所述压碎板(14)的底部固定连接有柳钉(38)，所述机体(1)的内部右壁固定安装有压碎槽(15)，所述压碎槽(15)的底部开设有过滤孔(39)，所述机体(1)的内部底部固定安装有搅拌桶(26)，所述搅拌桶(26)的桶壁内部安装有加热板(27)，所述搅拌桶(26)的外壁设置有保温层(36)，所述搅拌桶(26)的右侧外壁固定安装有第一振动装置(17)，所述机体(1)的底部固定安装有出料口(25)，所述机体(1)的底部固定安装有支撑腿(28)。2.根据权利要求1所述的一种便于塑料制品生产设备，其特征在于：所述破碎电机室(8)、振动装置室(18)和搅拌电机室(21)都分别固定安装有防护门一(7)、防护门三(43)和防护门二(20)。3.根据权利要求1所述的一种便于塑料制品生产设备，其特征在于：所述机体(1)的内部后壁固定安装有固定杆，固定杆的前端固定安装有安装室(23)。4.根据权利要求1所述的一种便于塑料制品生产设备，其特征在于：所述第一振动装置(17)的数量为2，分别固定安装在搅拌桶(26)外壁的左右两端。5.根据权利要求1所述的一种便于塑料制品生产设备，其特征在于：所述机体(1)的内部右壁固定安装有导料板一(16)，导料板一(16)的另一端固定安装在搅拌桶(26)的右壁上端，且所述导料板二(41)的右端固定安装在搅拌桶(26)的左壁上端。6.根据权利要求1所述的一种便于塑料制品生产设备，其特征在于：所述搅拌叶片(24)的表面
