一种进出料方便的高剪切均质机.pdf

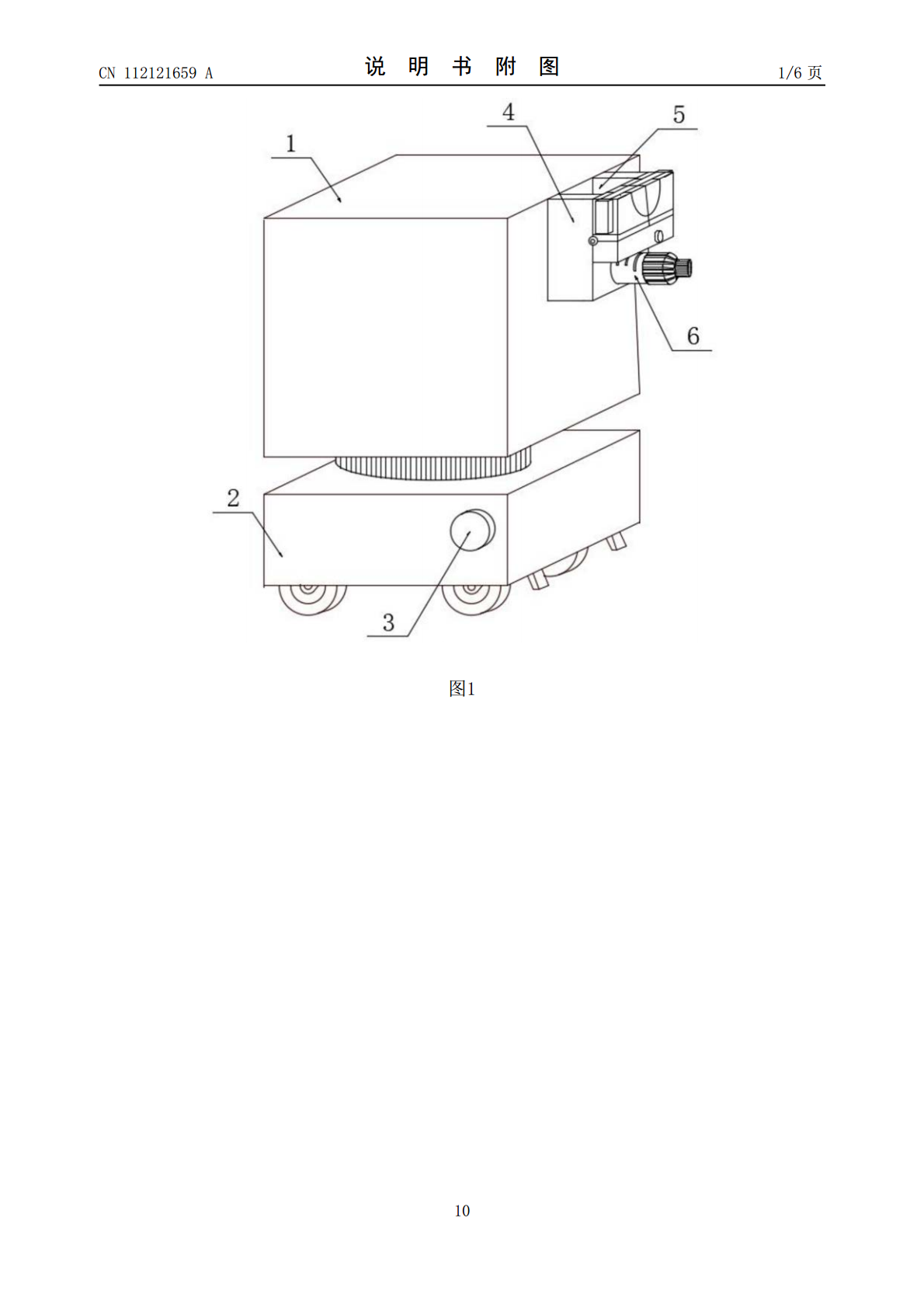

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112121659A(43)申请公布日2020.12.25(21)申请号202011133098.X(22)申请日2020.10.21(71)申请人蒋梅红地址425000湖南省永州市零陵区朝阳办事处东岳宫居委会五组(72)发明人蒋梅红(74)专利代理机构广东有知猫知识产权代理有限公司44681代理人李志海(51)Int.Cl.B01F3/08(2006.01)B01F15/00(2006.01)B01F15/02(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种进出料方便的高剪切均质机(57)摘要本发明公开了一种进出料方便的高剪切均质机，涉及物料均质技术领域，包括高剪切均质机主体、底座和进料板，所述高剪切均质机主体的底面固定连接有转盘，所述转盘的底面活动连接有液压杆，所述底座的背面固定连接有外接插座，所述高剪切均质机主体的一侧面与进料板固定连接，本发明通过固定连接在高剪切均质机主体另一侧面的保护壳和固定连接在保护壳内部的加热板，这样就可以避免物料在输出过程中发生凝固而将出料管堵塞的问题的出现，通过设置在出料管内部的控流管和与控流管内部活动连接的弧形板以及与弧形板顶端固定连接的调节把手，这样操作人员就可以通过旋转调节把手来控制出料的速度，进而提供了该装置的结构的灵活多样性。CN112121659ACN112121659A权利要求书1/2页1.一种进出料方便的高剪切均质机，包括高剪切均质机主体(1)、底座(2)和进料板(4)，其特征在于，所述高剪切均质机主体(1)的底面固定连接有转盘(9)，所述转盘(9)的底面活动连接有液压杆(33)，所述底座(2)的背面固定连接有外接插座(8)，所述高剪切均质机主体(1)的一侧面与进料板(4)固定连接，所述进料板(4)的内部设置有进料管(5)，所述进料板(4)的一侧面活动连接有夹持板(27)，所述夹持板(27)的内部活动连接有卡板A(29)，所述卡板A(29)的前端设置有卡板B(30)，所述卡板A(29)底面固定连接有驱动轮(38)，所述驱动轮(38)的外表面活动连接有滑槽(42)，所述夹持板(27)的一侧面固定连接有驱动按钮(28)，所述夹持板(27)的内部一侧面固定连接有吸铁石(37)，所述夹持板(27)的另一侧面固定连接有折叠板(36)，所述进料管(5)的底端与进料孔(39)固定连接，所述进料管(5)的内部底端固定连接有限流管(20)，所述限流管(20)的外表面设置有限流孔(21)，所述限流管(20)的内部套接有第一密封塞(15)，所述第一密封塞(15)的内部活动连接有第二密封塞(16)，所述第二密封塞(16)的内部活动连接有第三密封塞(17)，所述第三密封塞(17)的内部活动连接有调节杆(35)，所述调节杆(35)的外表面套接有调节套杆(34)，所述调节套杆(34)的一端与第二把手(18)固定连接，所述调节杆(35)的一端与第一把手(19)固定连接，所述高剪切均质机主体(1)在远离进料板(4)的一侧面固定连接有连接杆(13)，所述连接杆(13)在远离高剪切均质机主体(1)的一端设置有卡环(12)，所述卡环(12)的底部设置有保护壳(14)，所述保护壳(14)的内部套接有出料管(10)，所述出料管(10)的外壁套接有角度调节管(11)，所述保护壳(14)内部固定连接有加热板(40)，所述保护壳(14)的底面固定连接有加热按钮(41)，所述出料管(10)的内部固定连接有控流管(24)，所述控流管(24)的外壁设置有通孔(25)，所述控流管(24)的外壁顶面设置有卡槽(26)，所述卡槽(26)的内部活动连接有调节把手(22)，所述调节把手(22)的底端固定连接有弧形板(23)，所述卡板B(30)的一端设置有弧形槽(31)。2.根据权利要求1所述的一种进出料方便的高剪切均质机，其特征在于，所述液压杆(33)的底部设置有液压缸(32)，液压缸(32)的底面与底座(2)固定连接，底座(2)的前侧面固定连接有升降按钮(3)，底座(2)的底面固定连接有万向轮(7)，万向轮(7)的个数有四个，四个万向轮(7)的顶面关于底座(2)的底面中心位置中心对称，且均与底座(2)的底面固定连接在一起，转盘(9)位于底座(2)的顶面，液压缸(32)和液压杆(33)均位于底座(2)的内部，进料管(5)的俯视截面形状为矩形。3.根据权利要求1所述的一种进出料方便的高剪切均质机，其特征在于，所述进料板(4)的内部活动连接有折叠板(36)，折叠板(36)的个数有两个，两个折叠板(36)的材质为橡胶材质，吸铁石(37)的个数有两个，两个吸铁石(37)均位于夹持板(27)的内部一侧面，出料管(10)的个数有两个，两个出料管(10)的通
