一种罐头制作用黄桃切块设备.pdf

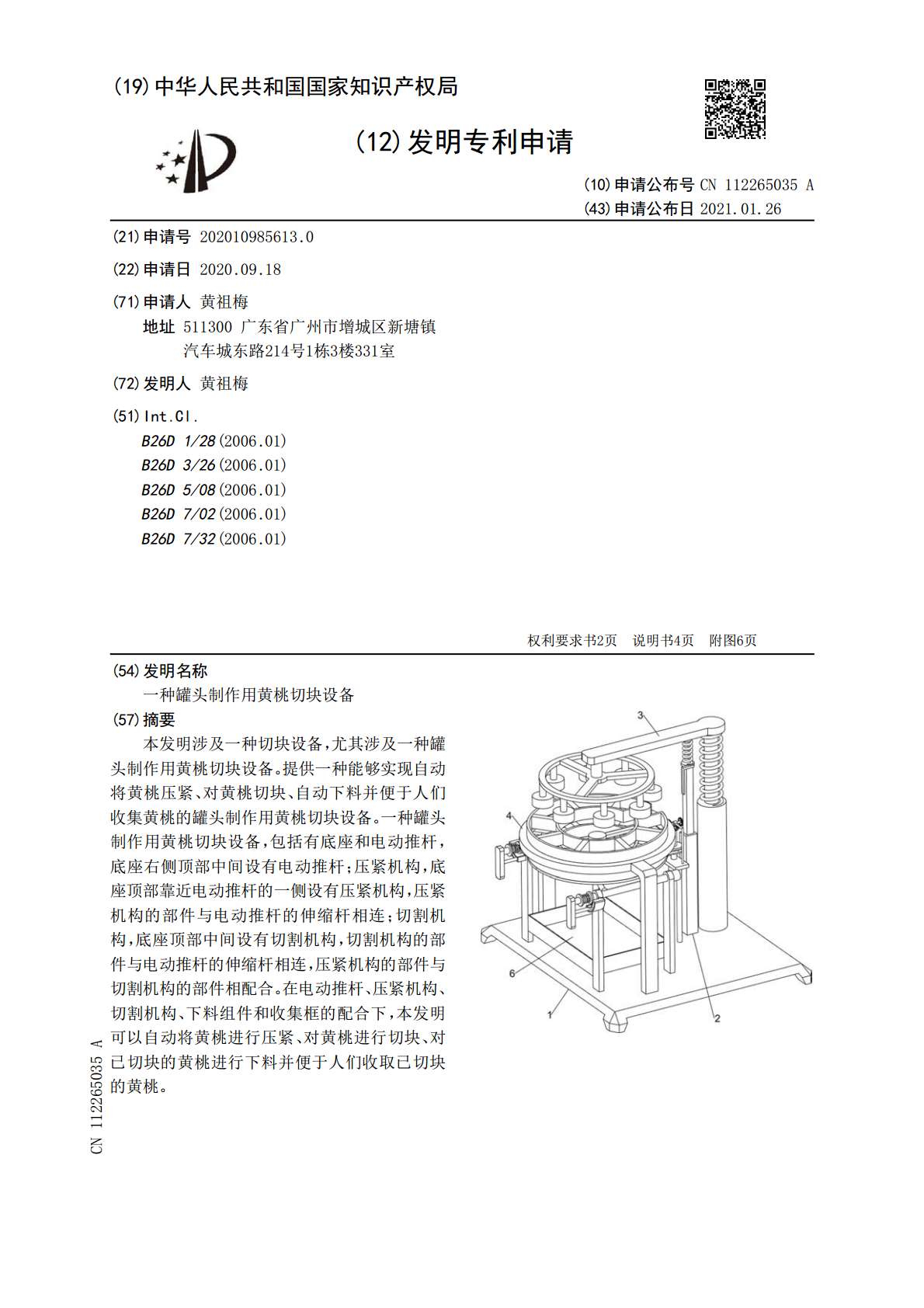

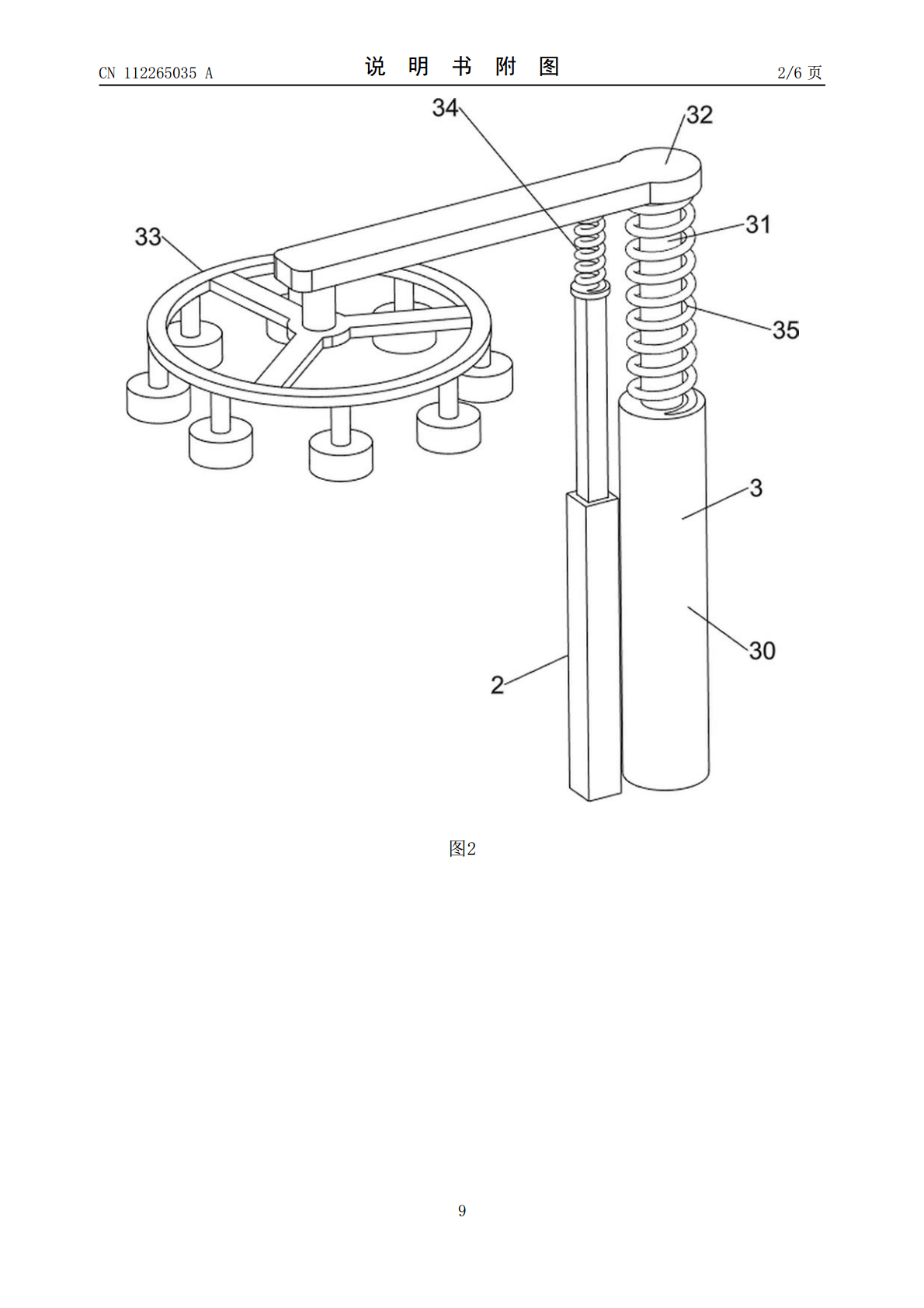

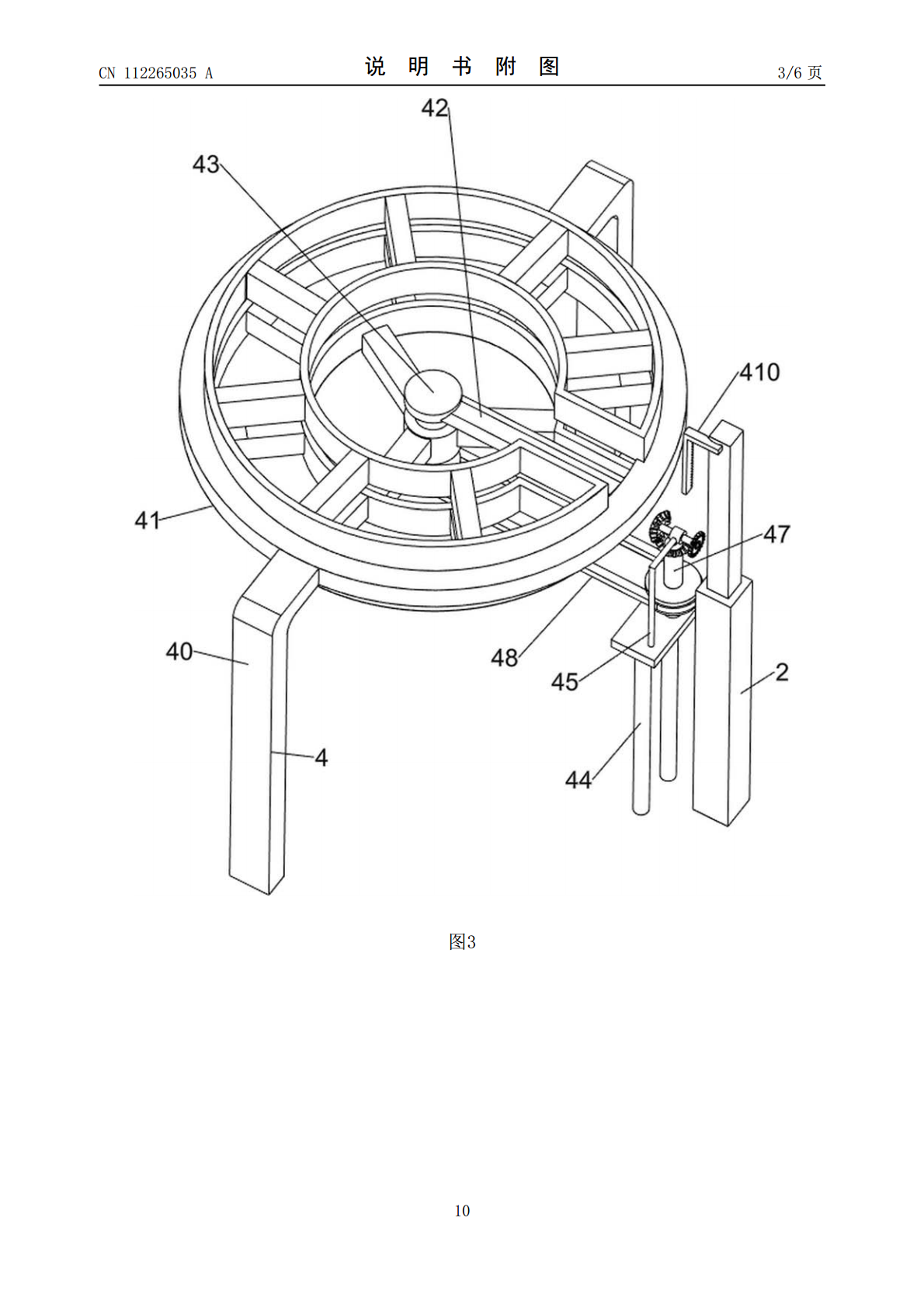

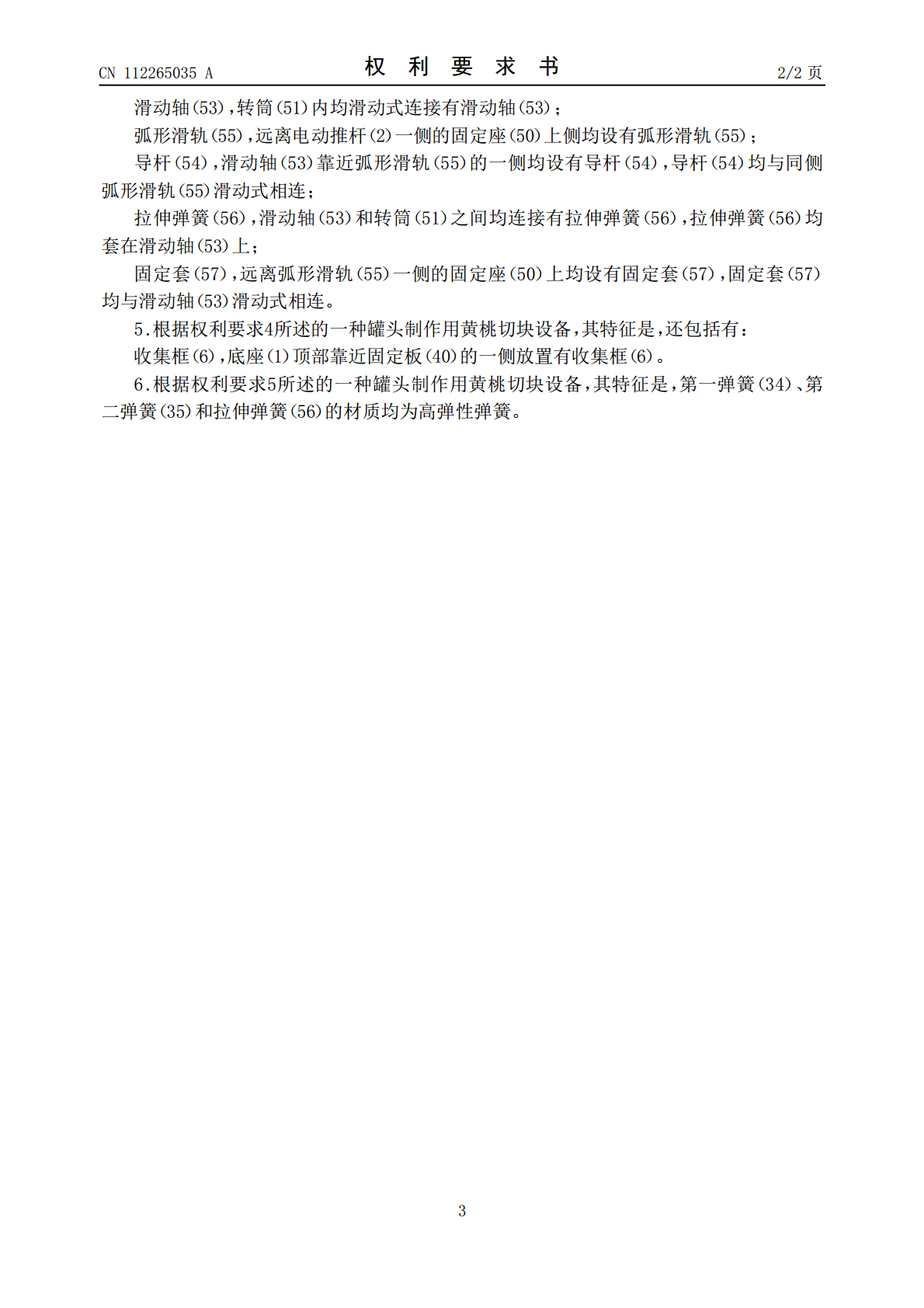

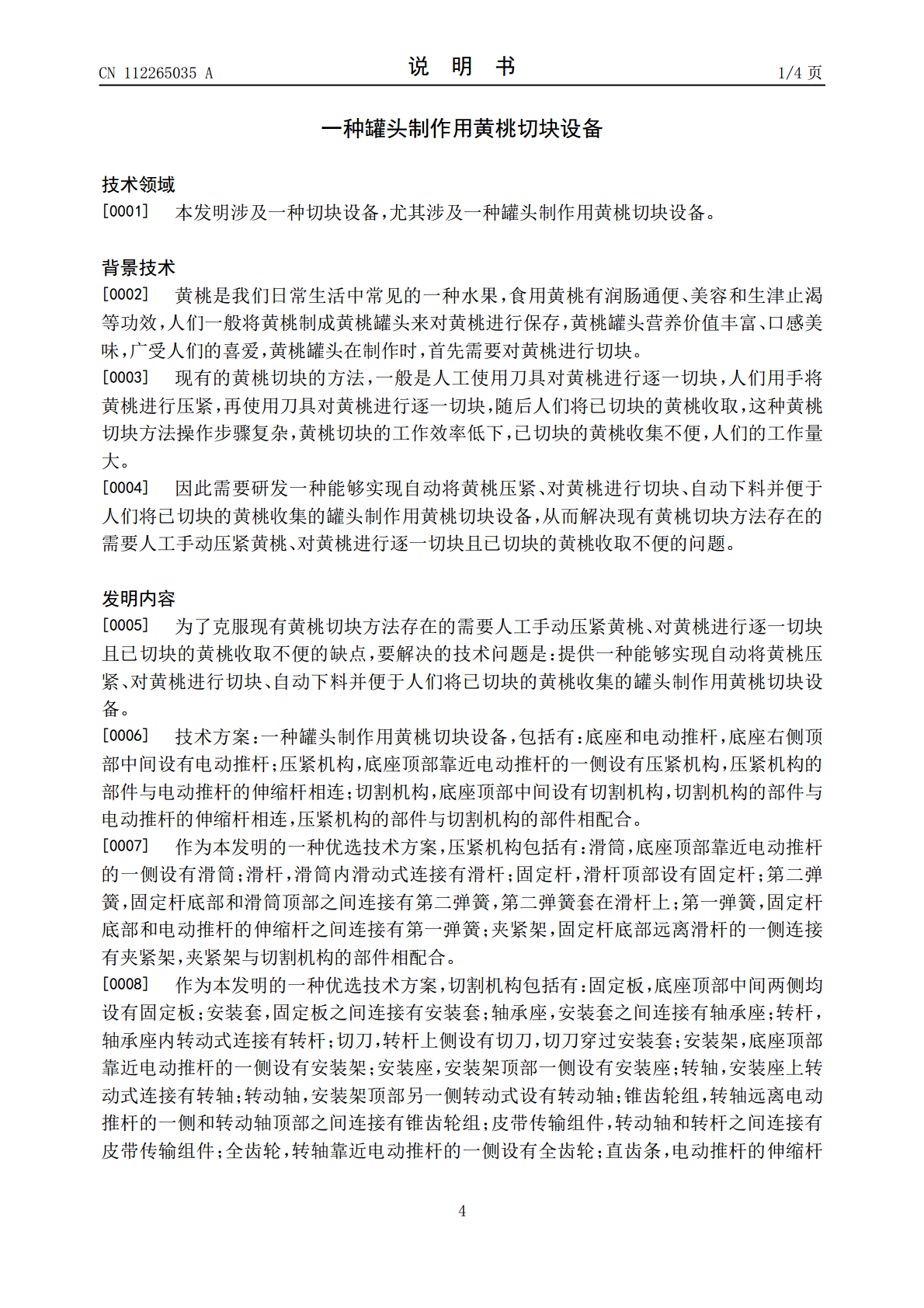

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112265035A(43)申请公布日2021.01.26(21)申请号202010985613.0(22)申请日2020.09.18(71)申请人黄祖梅地址511300广东省广州市增城区新塘镇汽车城东路214号1栋3楼331室(72)发明人黄祖梅(51)Int.Cl.B26D1/28(2006.01)B26D3/26(2006.01)B26D5/08(2006.01)B26D7/02(2006.01)B26D7/32(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种罐头制作用黄桃切块设备(57)摘要本发明涉及一种切块设备，尤其涉及一种罐头制作用黄桃切块设备。提供一种能够实现自动将黄桃压紧、对黄桃切块、自动下料并便于人们收集黄桃的罐头制作用黄桃切块设备。一种罐头制作用黄桃切块设备，包括有底座和电动推杆，底座右侧顶部中间设有电动推杆；压紧机构，底座顶部靠近电动推杆的一侧设有压紧机构，压紧机构的部件与电动推杆的伸缩杆相连；切割机构，底座顶部中间设有切割机构，切割机构的部件与电动推杆的伸缩杆相连，压紧机构的部件与切割机构的部件相配合。在电动推杆、压紧机构、切割机构、下料组件和收集框的配合下，本发明可以自动将黄桃进行压紧、对黄桃进行切块、对已切块的黄桃进行下料并便于人们收取已切块的黄桃。CN112265035ACN112265035A权利要求书1/2页1.一种罐头制作用黄桃切块设备，其特征是，包括有：底座（1）和电动推杆（2），底座（1）右侧顶部中间设有电动推杆（2）；压紧机构（3），底座（1）顶部靠近电动推杆（2）的一侧设有压紧机构（3），压紧机构（3）的部件与电动推杆（2）的伸缩杆相连；切割机构（4），底座（1）顶部中间设有切割机构（4），切割机构（4）的部件与电动推杆（2）的伸缩杆相连，压紧机构（3）的部件与切割机构（4）的部件相配合。2.根据权利要求1所述的一种罐头制作用黄桃切块设备，其特征是，压紧机构（3）包括有：滑筒（30），底座（1）顶部靠近电动推杆（2）的一侧设有滑筒（30）；滑杆（31），滑筒（30）内滑动式连接有滑杆（31）；固定杆（32），滑杆（31）顶部设有固定杆（32）；第二弹簧（35），固定杆（32）底部和滑筒（30）顶部之间连接有第二弹簧（35），第二弹簧（35）套在滑杆（31）上；第一弹簧（34），固定杆（32）底部和电动推杆（2）的伸缩杆之间连接有第一弹簧（34）；夹紧架（33），固定杆（32）底部远离滑杆（31）的一侧连接有夹紧架（33），夹紧架（33）与切割机构（4）的部件相配合。3.根据权利要求2所述的一种罐头制作用黄桃切块设备，其特征是，切割机构（4）包括有：固定板（40），底座（1）顶部中间两侧均设有固定板（40）；安装套（41），固定板（40）之间连接有安装套（41）；轴承座（411），安装套（41）之间连接有轴承座（411）；转杆（43），轴承座（411）内转动式连接有转杆（43）；切刀（42），转杆（43）上侧设有切刀（42），切刀（42）穿过安装套（41）；安装架（44），底座（1）顶部靠近电动推杆（2）的一侧设有安装架（44）；安装座（45），安装架（44）顶部一侧设有安装座（45）；转轴（46），安装座（45）上转动式连接有转轴（46）；转动轴（47），安装架（44）顶部另一侧转动式设有转动轴（47）；锥齿轮组（49），转轴（46）远离电动推杆（2）的一侧和转动轴（47）顶部之间连接有锥齿轮组（49）；皮带传输组件（48），转动轴（47）和转杆（43）之间连接有皮带传输组件（48）；全齿轮（412），转轴（46）靠近电动推杆（2）的一侧设有全齿轮（412）；直齿条（410），电动推杆（2）的伸缩杆顶部连接有直齿条（410），直齿条（410）与全齿轮（412）相啮合。4.根据权利要求3所述的一种罐头制作用黄桃切块设备，其特征是，还包括有下料组件（5），下料组件（5）包括有：固定座（50），底座（1）顶部远离电动推杆（2）的一侧均匀设有固定座（50）；转筒（51），固定座（50）之间均转动式连接有转筒（51）；挡板（52），转筒（51）两侧之间均连接有挡板（52），挡板（52）均与安装套（41）底部相配合；2CN112265035A权利要求书2/2页滑动轴（53），转筒（51）内均滑动式连接有滑动轴（53）；弧形滑轨（55），远离电动推杆（2）一侧的固定座（50）上侧均设有弧形滑轨（55）；导杆（54），滑动轴（53）靠近弧形滑轨（55）的一侧均设有导杆（54），导杆（54）均与同侧弧形滑轨（55）滑动式相连；拉伸弹簧（56），滑动轴（53）和转筒（51）之间均连接有拉伸弹簧（56），拉
