一种抗菌、耐老化、舒适型TPE手套料.pdf

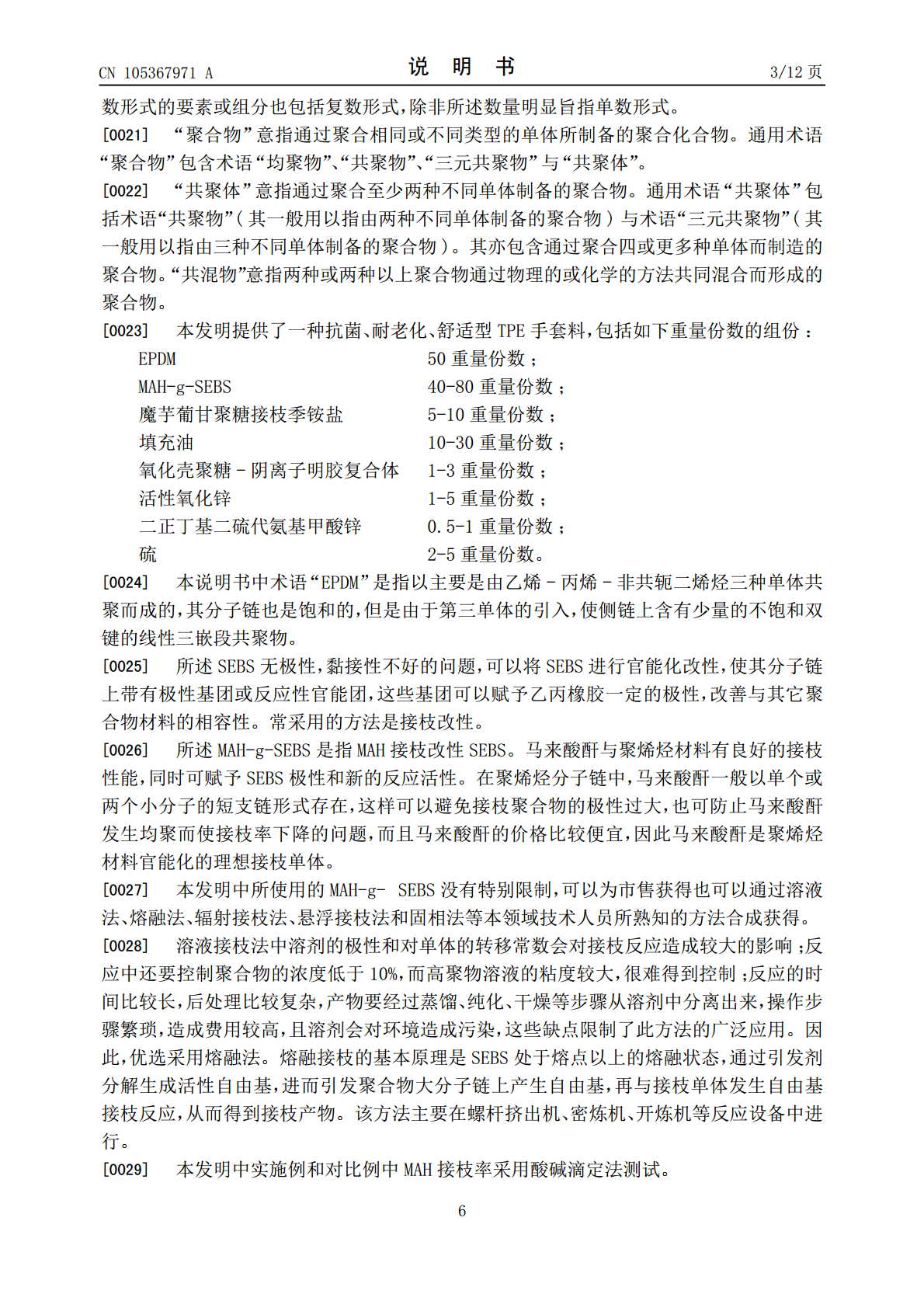

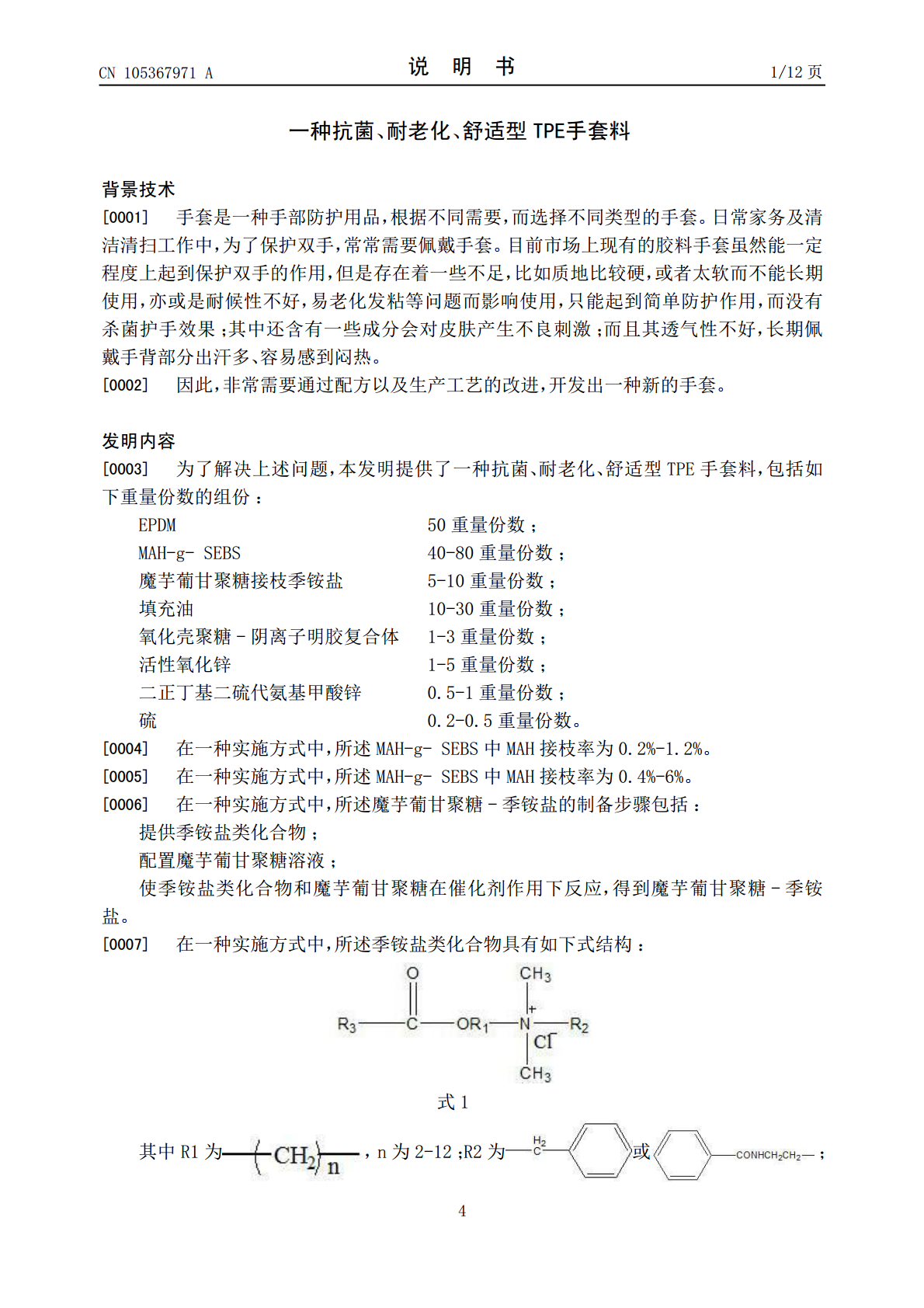

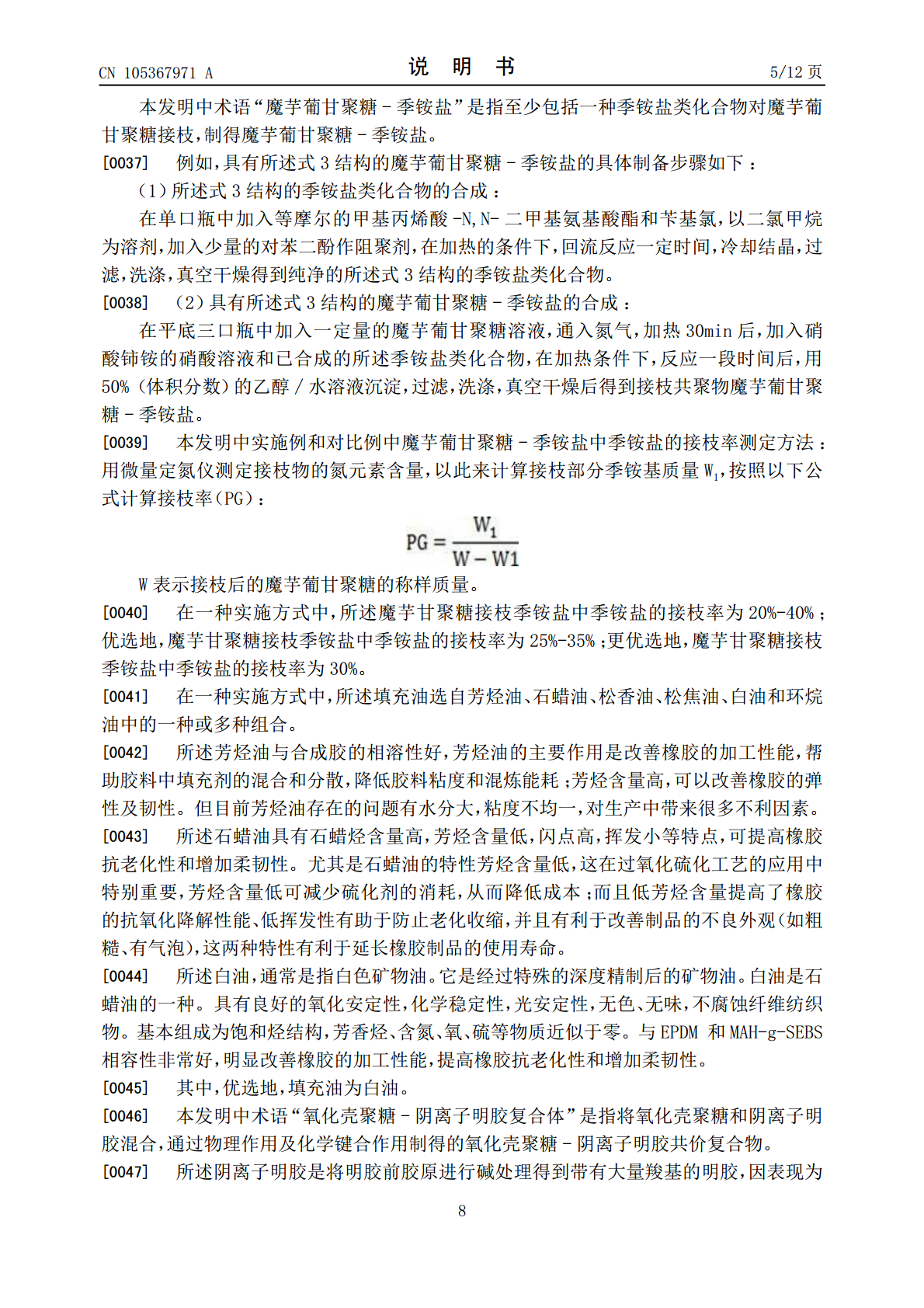

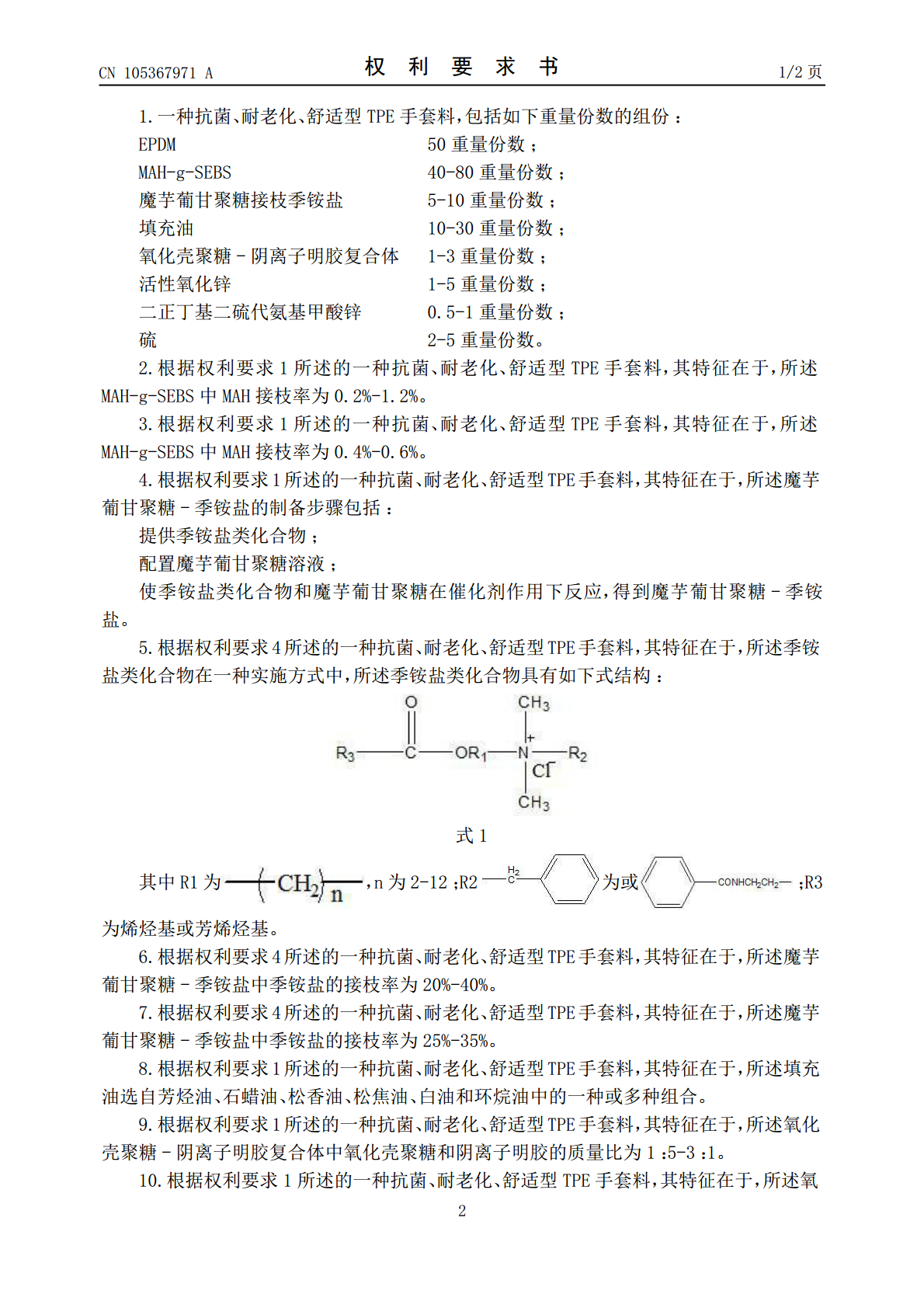

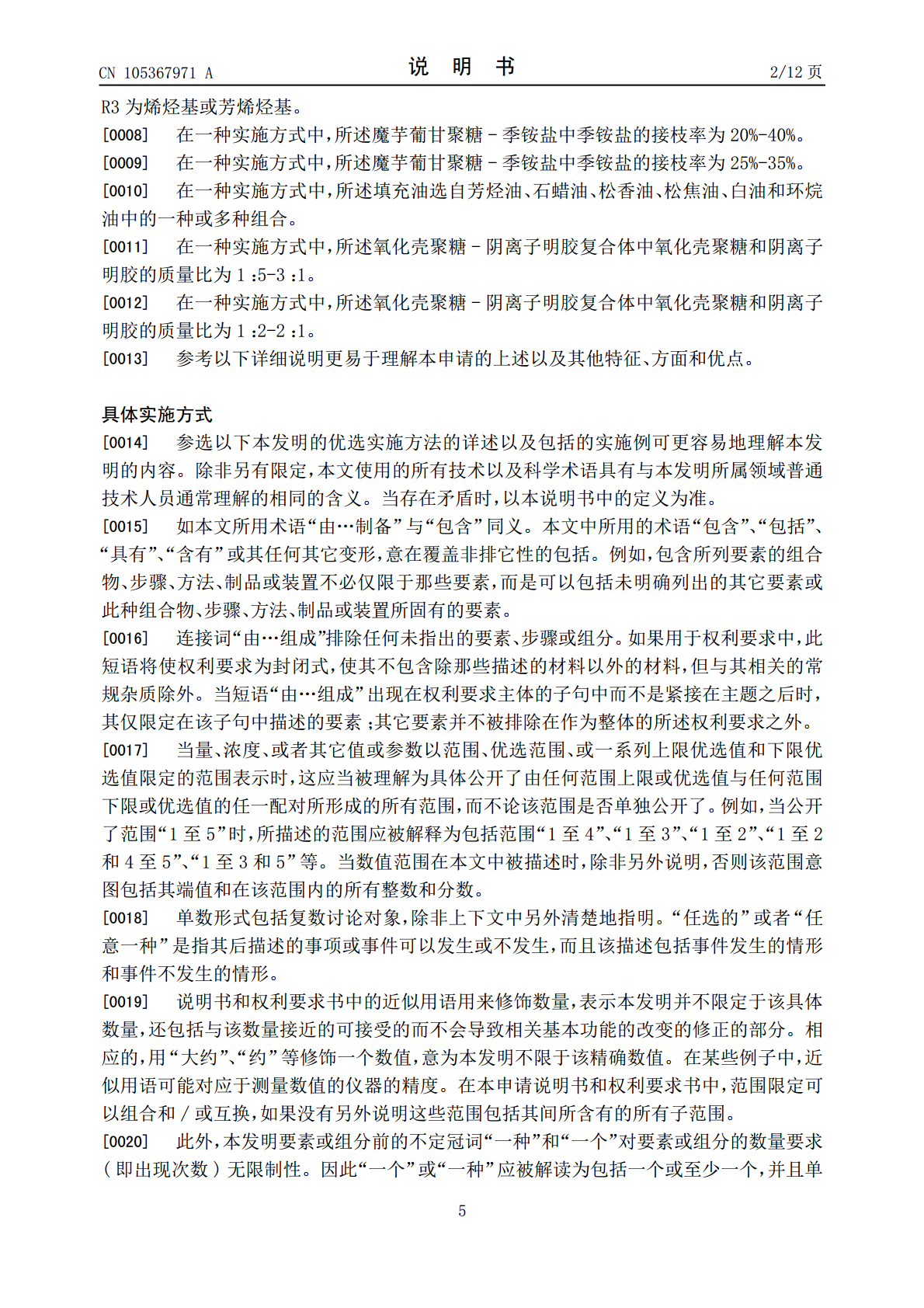

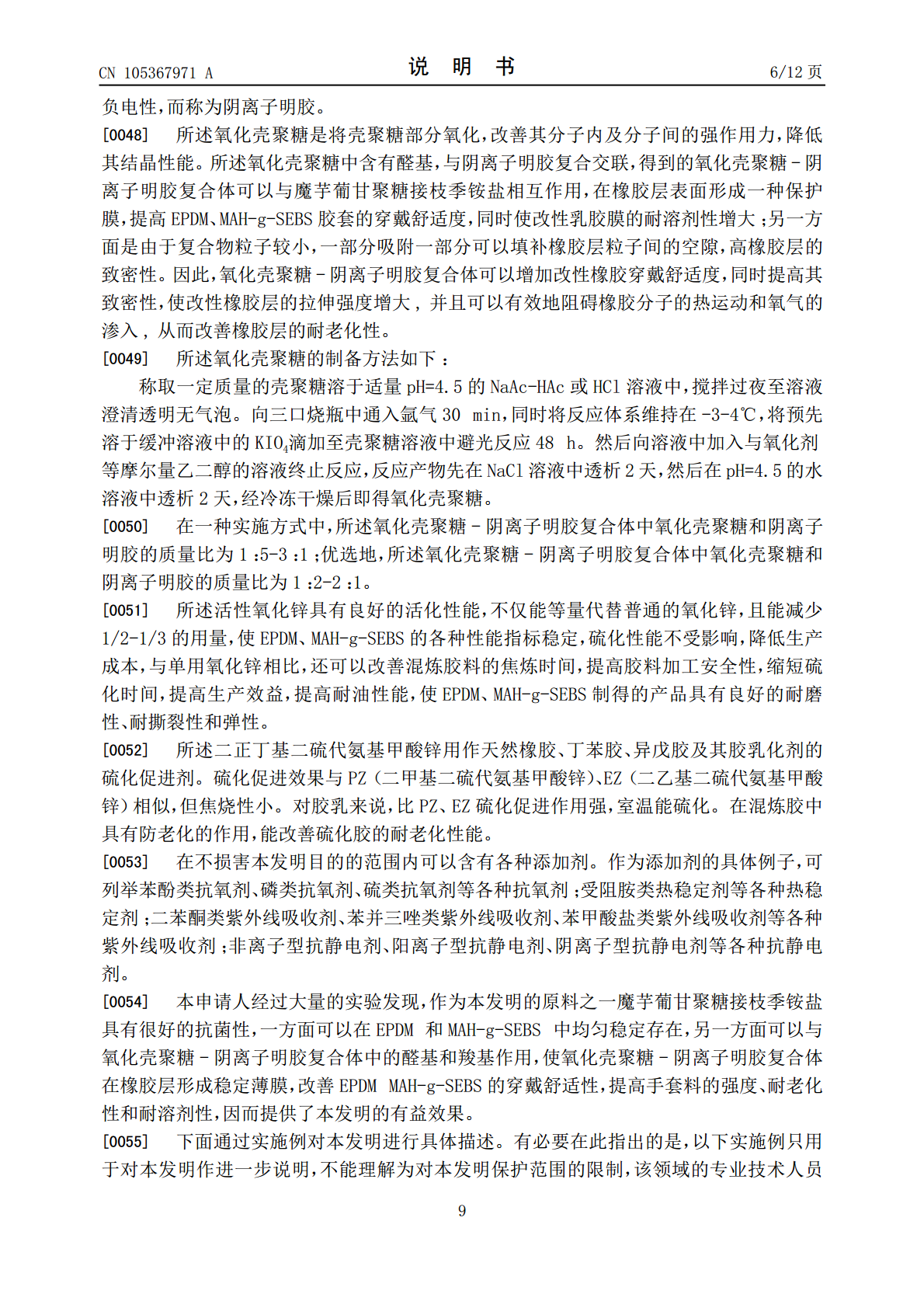

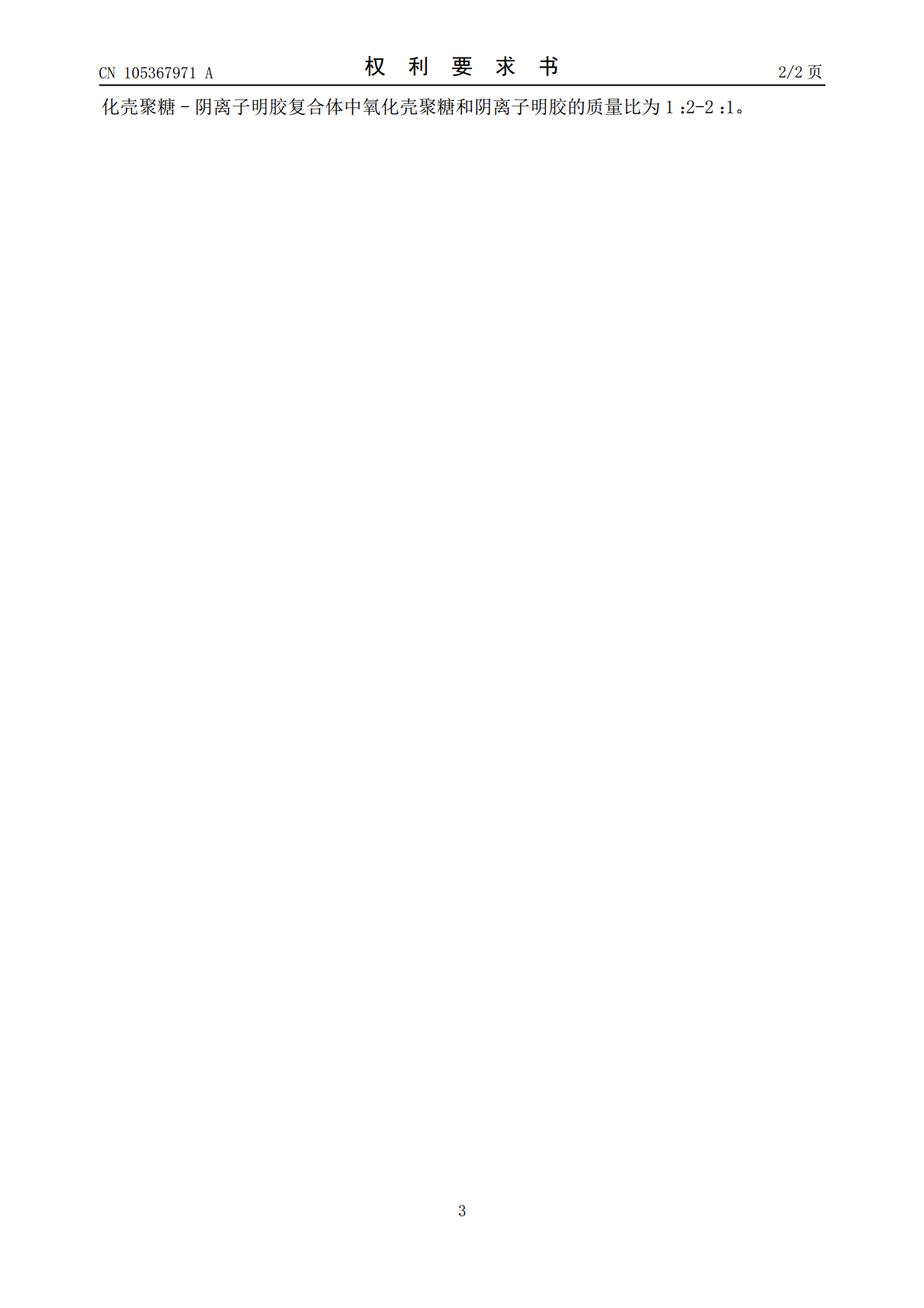

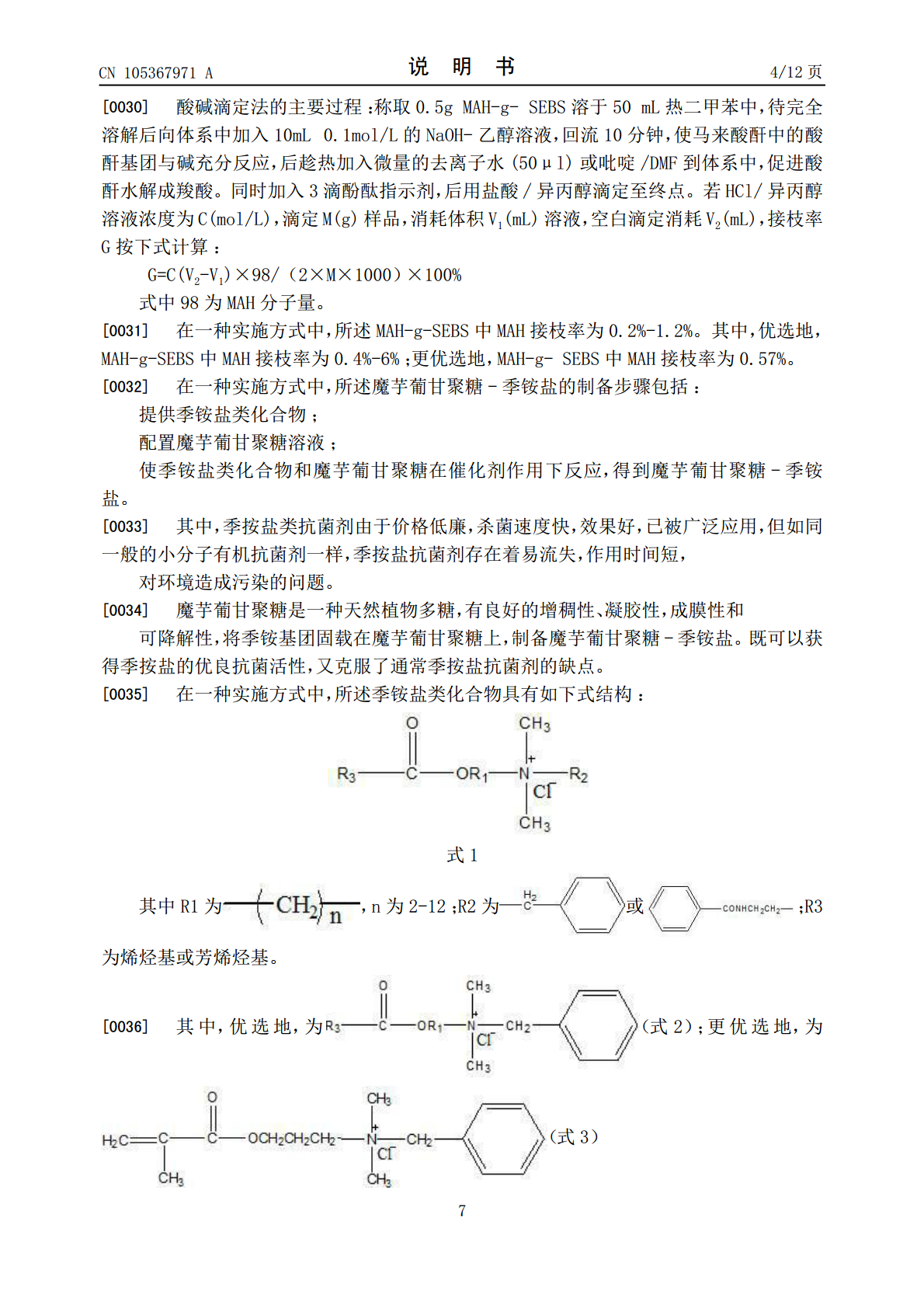

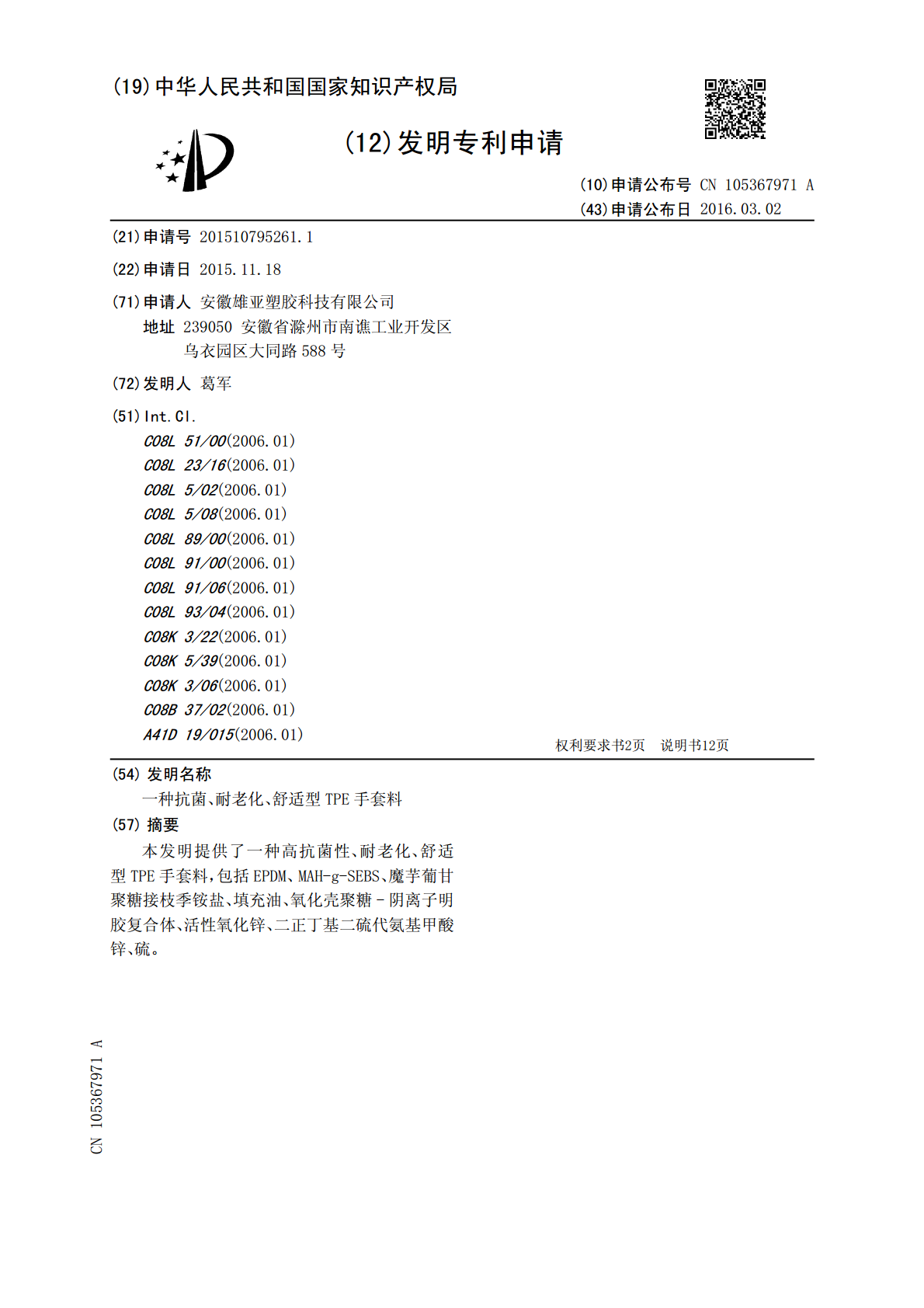

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105367971A(43)申请公布日2016.03.02(21)申请号201510795261.1(22)申请日2015.11.18(71)申请人安徽雄亚塑胶科技有限公司地址239050安徽省滁州市南谯工业开发区乌衣园区大同路588号(72)发明人葛军(51)Int.Cl.C08L51/00(2006.01)C08L23/16(2006.01)C08L5/02(2006.01)C08L5/08(2006.01)C08L89/00(2006.01)C08L91/00(2006.01)C08L91/06(2006.01)C08L93/04(2006.01)C08K3/22(2006.01)C08K5/39(2006.01)C08K3/06(2006.01)C08B37/02(2006.01)A41D19/015(2006.01)权利要求书2页说明书12页(54)发明名称一种抗菌、耐老化、舒适型TPE手套料(57)摘要本发明提供了一种高抗菌性、耐老化、舒适型TPE手套料，包括EPDM、MAH-g-SEBS、魔芋葡甘聚糖接枝季铵盐、填充油、氧化壳聚糖-阴离子明胶复合体、活性氧化锌、二正丁基二硫代氨基甲酸锌、硫。CN105367971ACN105367971A权利要求书1/2页1.一种抗菌、耐老化、舒适型TPE手套料，包括如下重量份数的组份：EPDM50重量份数；MAH-g-SEBS40-80重量份数；魔芋葡甘聚糖接枝季铵盐5-10重量份数；填充油10-30重量份数；氧化壳聚糖-阴离子明胶复合体1-3重量份数；活性氧化锌1-5重量份数；二正丁基二硫代氨基甲酸锌0.5-1重量份数；硫2-5重量份数。2.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述MAH-g-SEBS中MAH接枝率为0.2%-1.2%。3.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述MAH-g-SEBS中MAH接枝率为0.4%-0.6%。4.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述魔芋葡甘聚糖-季铵盐的制备步骤包括：提供季铵盐类化合物；配置魔芋葡甘聚糖溶液；使季铵盐类化合物和魔芋葡甘聚糖在催化剂作用下反应，得到魔芋葡甘聚糖-季铵盐。5.根据权利要求4所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述季铵盐类化合物在一种实施方式中，所述季铵盐类化合物具有如下式结构：式1其中R1为，n为2-12；R2为或；R3为烯烃基或芳烯烃基。6.根据权利要求4所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述魔芋葡甘聚糖-季铵盐中季铵盐的接枝率为20%-40%。7.根据权利要求4所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述魔芋葡甘聚糖-季铵盐中季铵盐的接枝率为25%-35%。8.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述填充油选自芳烃油、石蜡油、松香油、松焦油、白油和环烷油中的一种或多种组合。9.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述氧化壳聚糖-阴离子明胶复合体中氧化壳聚糖和阴离子明胶的质量比为1：5-3：1。10.根据权利要求1所述的一种抗菌、耐老化、舒适型TPE手套料，其特征在于，所述氧2CN105367971A权利要求书2/2页化壳聚糖-阴离子明胶复合体中氧化壳聚糖和阴离子明胶的质量比为1：2-2：1。3CN105367971A说明书1/12页一种抗菌、耐老化、舒适型TPE手套料背景技术[0001]手套是一种手部防护用品，根据不同需要，而选择不同类型的手套。日常家务及清洁清扫工作中，为了保护双手，常常需要佩戴手套。目前市场上现有的胶料手套虽然能一定程度上起到保护双手的作用，但是存在着一些不足，比如质地比较硬，或者太软而不能长期使用，亦或是耐候性不好，易老化发粘等问题而影响使用，只能起到简单防护作用，而没有杀菌护手效果；其中还含有一些成分会对皮肤产生不良刺激；而且其透气性不好，长期佩戴手背部分出汗多、容易感到闷热。[0002]因此，非常需要通过配方以及生产工艺的改进，开发出一种新的手套。发明内容[0003]为了解决上述问题，本发明提供了一种抗菌、耐老化、舒适型TPE手套料，包括如下重量份数的组份：EPDM50重量份数；MAH-g-SEBS40-80重量份数；魔芋葡甘聚糖接枝季铵盐5-10重量份数；填充油10-30重量份数；氧化壳聚糖-阴离子明胶复合体1-3重量份数；活性氧化锌1-5重量份数；二正丁基二硫代氨基甲酸锌0.5-1重量份数；硫0.2-0.5重量份数。[0004]在一种实施方式中，所述MAH-g-SEBS
