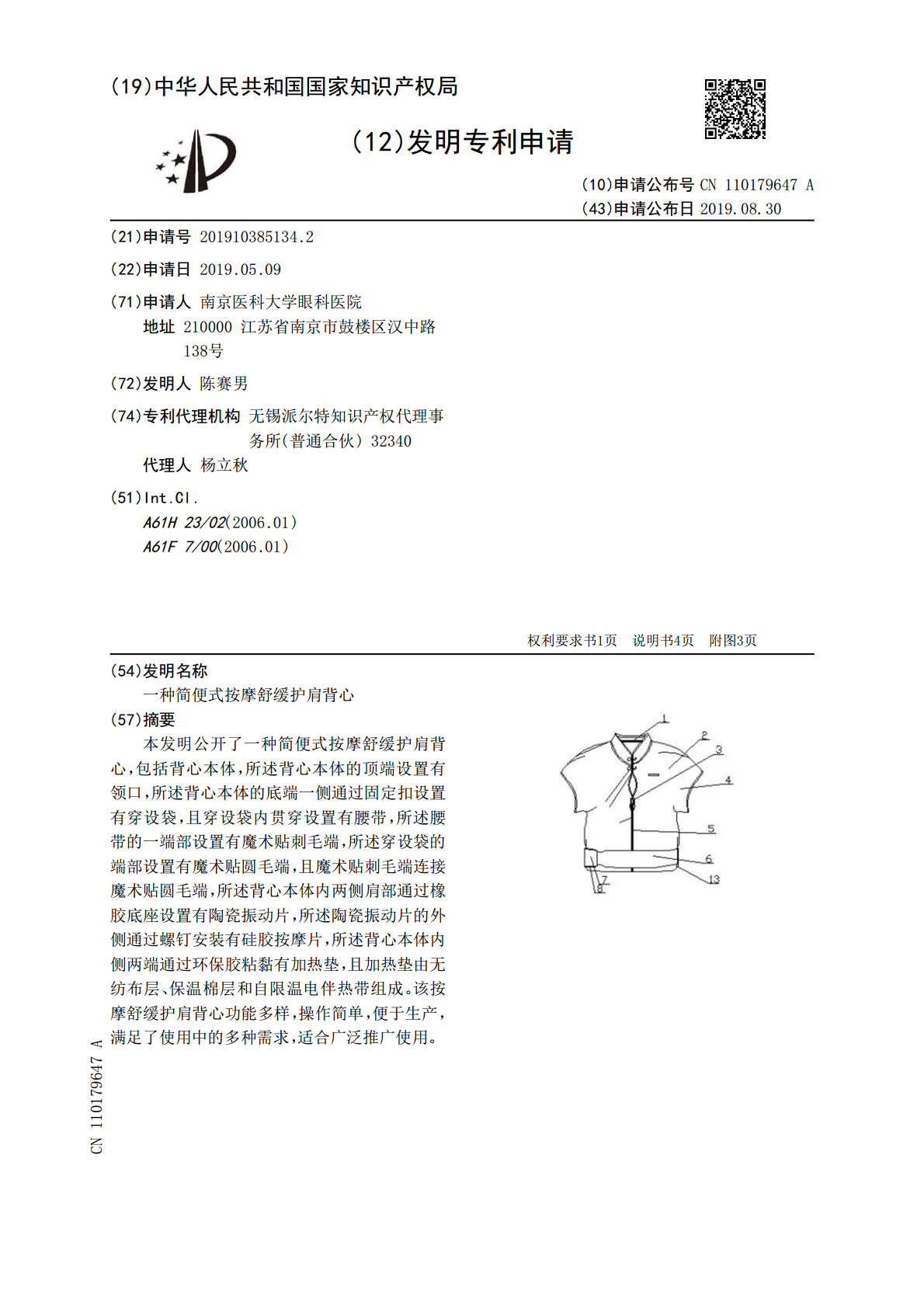

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110179647A(43)申请公布日2019.08.30(21)申请号201910385134.2(22)申请日2019.05.09(71)申请人南京医科大学眼科医院地址210000江苏省南京市鼓楼区汉中路138号(72)发明人陈赛男(74)专利代理机构无锡派尔特知识产权代理事务所(普通合伙)32340代理人杨立秋(51)Int.Cl.A61H23/02(2006.01)A61F7/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种简便式按摩舒缓护肩背心(57)摘要本发明公开了一种简便式按摩舒缓护肩背心，包括背心本体，所述背心本体的顶端设置有领口，所述背心本体的底端一侧通过固定扣设置有穿设袋，且穿设袋内贯穿设置有腰带，所述腰带的一端部设置有魔术贴刺毛端，所述穿设袋的端部设置有魔术贴圆毛端，且魔术贴刺毛端连接魔术贴圆毛端，所述背心本体内两侧肩部通过橡胶底座设置有陶瓷振动片，所述陶瓷振动片的外侧通过螺钉安装有硅胶按摩片，所述背心本体内侧两端通过环保胶粘黏有加热垫，且加热垫由无纺布层、保温棉层和自限温电伴热带组成。该按摩舒缓护肩背心功能多样，操作简单，便于生产，满足了使用中的多种需求，适合广泛推广使用。CN110179647ACN110179647A权利要求书1/1页1.一种简便式按摩舒缓护肩背心，包括背心本体（2），其特征在于：所述背心本体（2）的顶端设置有领口（1），所述背心本体（2）的底端一侧通过固定扣设置有穿设袋（13），且穿设袋（13）内贯穿设置有腰带（6），所述腰带（6）的一端部设置有魔术贴刺毛端（7），所述穿设袋（13）的端部设置有魔术贴圆毛端（8），且魔术贴刺毛端（7）连接魔术贴圆毛端（8），所述背心本体（2）内两侧肩部通过橡胶底座（10）设置有陶瓷振动片（14），所述陶瓷振动片（14）的外侧通过螺钉安装有硅胶按摩片（9），所述背心本体（2）内侧两端通过环保胶粘黏有加热垫（11），且加热垫（11）由无纺布层（15）、保温棉层（16）和自限温电伴热带（17）组成，所述背心本体（2）内底端一侧通过固定扣设置有中药袋（23），所述中药袋（23）的一侧通过橡胶对接片（24）安装有脉冲贴片（25），所述穿设袋（13）的一侧通过螺钉安装有安装盒（12），所述安装盒（12）内通过安装件设置有脉冲理疗仪（18），所述脉冲理疗仪（18）的一端设置有蓄电池（19）。2.根据权利要求1所述的一种简便式按摩舒缓护肩背心，其特征在于：所述背心本体（2）的一侧设置有拉链（5），且拉链（5）上设置有锁头（3）。3.根据权利要求1所述的一种简便式按摩舒缓护肩背心，其特征在于：所述无纺布层（15）之间设置有保温棉层（16），且保温棉层（16）与无纺布层（15）之间通过固定扣设置有自限温电伴热带（17）。4.根据权利要求1所述的一种简便式按摩舒缓护肩背心，其特征在于：所述中药袋（23）的顶部设置有开设口（21），所述开设口（21）的上端设置有固定布（22），且固定布（22）的一侧设置有安装扣，所述中药袋（23）上设置有扣槽，且安装扣连接扣槽。5.根据权利要求1所述的一种简便式按摩舒缓护肩背心，其特征在于：所述背心本体（2）的两端设置有袖口（4），所述自限温电伴热带（17）和陶瓷振动片（14）与蓄电池（19）电性相连。6.根据权利要求1所述的一种简便式按摩舒缓护肩背心，其特征在于：所述背心本体（2）的外表层设置有纳米银抗菌涂层（20）。2CN110179647A说明书1/4页一种简便式按摩舒缓护肩背心技术领域[0001]本发明涉及护肩背心技术领域，特别涉及一种简便式按摩舒缓护肩背心。背景技术[0002]市场上现有的背心是从头部直接套在身体上，不便于穿着，没有护理效果，无法对俯卧位及头低位的患者减轻肩颈酸痛，不能减轻腰膝酸软，腰肌劳损等症状，且抑菌性差，为此，我们提出一种简便式按摩舒缓护肩背心。发明内容[0003]本发明的主要目的在于提供一种简便式按摩舒缓护肩背心，通过蓄电池给自限温电伴热带和陶瓷振动片供电使用，陶瓷振动片带动硅胶按摩片振动，对人体肩部进行按摩理疗，舒缓肌肉，有效起到放松的作用，通过穿设袋内贯穿设置有腰带，便于将背心本体的底端收紧，使脉冲贴片与腰部相贴合，开启脉冲理疗仪，利用脉冲理疗的方式对腰部进行治疗，缓解腰膝酸软，腰肌劳损等，通过纳米银抗菌涂层可以抑制细菌滋生，提高背心本体外表层的洁净度，提高穿戴安全性，可以有效解决背景技术中的问题。[0004]为实现上述目的，本发明采取的技术方案为：一种简便式按摩舒缓护肩背心，包括背心本体，所述背心本体的顶端设置有领口，所述背心本体的底端一侧通过固定扣设置有穿设袋，且穿设袋内贯穿设置有腰带，所述腰带
