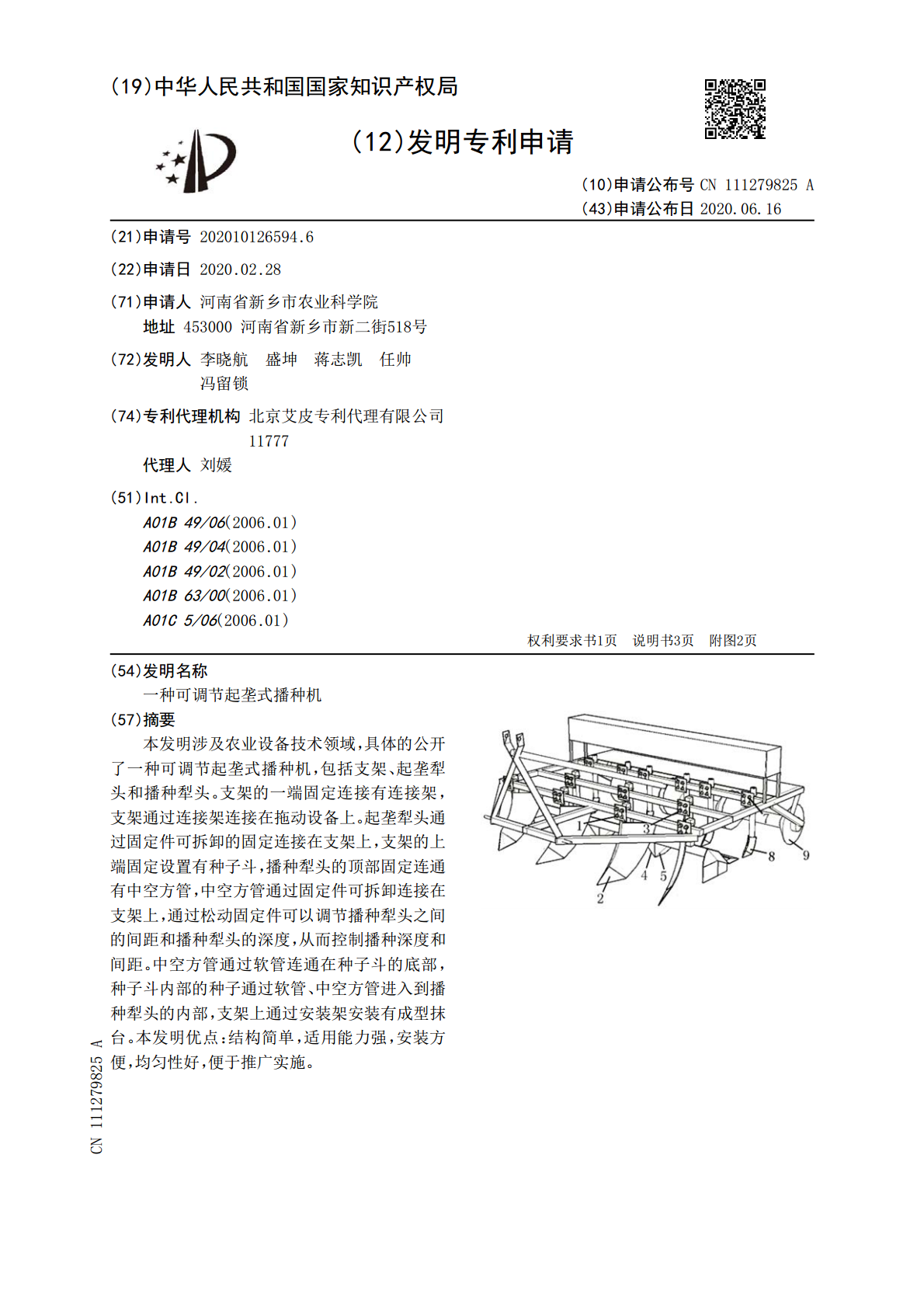

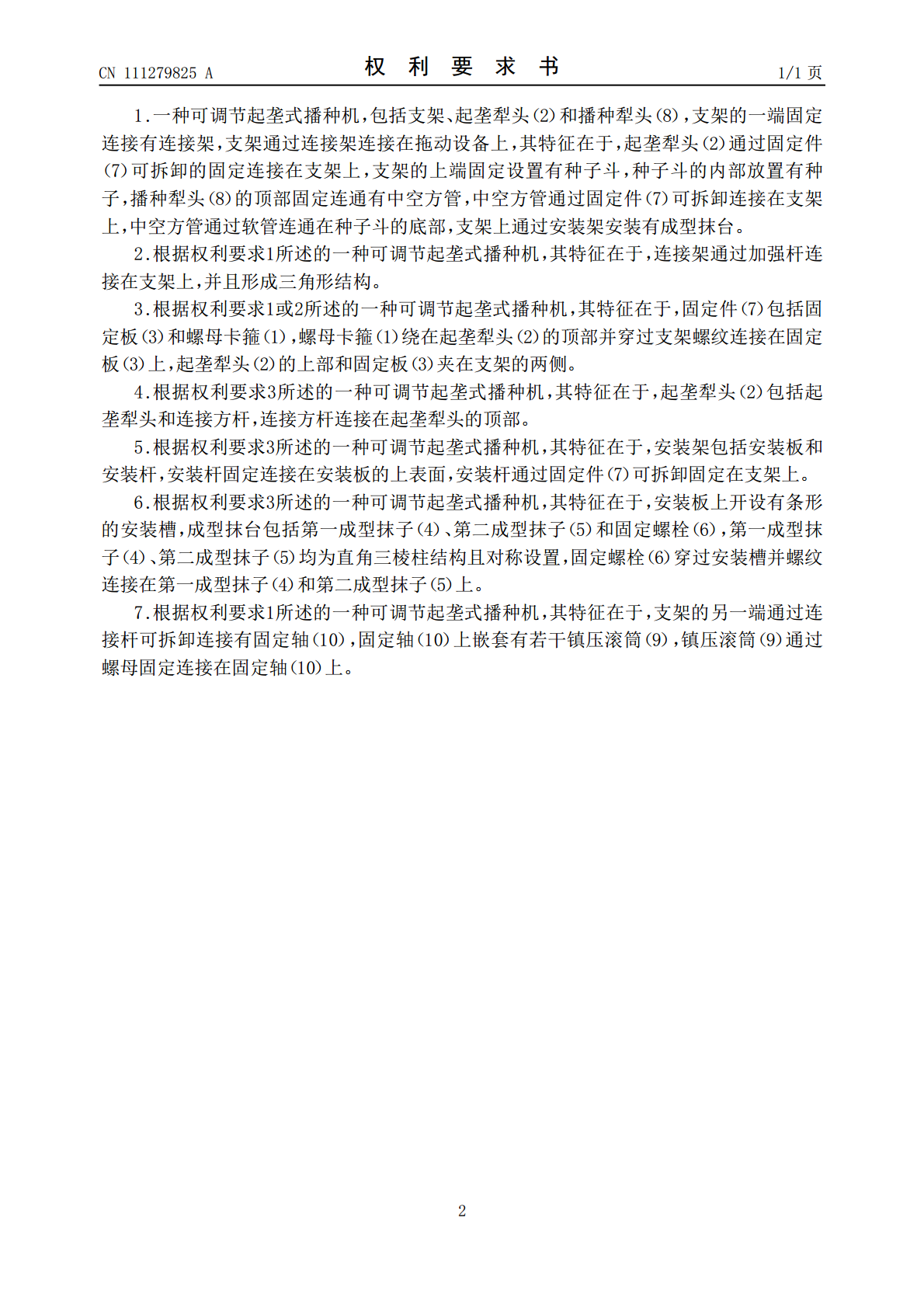

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111279825A(43)申请公布日2020.06.16(21)申请号202010126594.6(22)申请日2020.02.28(71)申请人河南省新乡市农业科学院地址453000河南省新乡市新二街518号(72)发明人李晓航盛坤蒋志凯任帅冯留锁(74)专利代理机构北京艾皮专利代理有限公司11777代理人刘媛(51)Int.Cl.A01B49/06(2006.01)A01B49/04(2006.01)A01B49/02(2006.01)A01B63/00(2006.01)A01C5/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种可调节起垄式播种机(57)摘要本发明涉及农业设备技术领域，具体的公开了一种可调节起垄式播种机，包括支架、起垄犁头和播种犁头。支架的一端固定连接有连接架，支架通过连接架连接在拖动设备上。起垄犁头通过固定件可拆卸的固定连接在支架上，支架的上端固定设置有种子斗，播种犁头的顶部固定连通有中空方管，中空方管通过固定件可拆卸连接在支架上，通过松动固定件可以调节播种犁头之间的间距和播种犁头的深度，从而控制播种深度和间距。中空方管通过软管连通在种子斗的底部，种子斗内部的种子通过软管、中空方管进入到播种犁头的内部，支架上通过安装架安装有成型抹台。本发明优点：结构简单，适用能力强，安装方便，均匀性好，便于推广实施。CN111279825ACN111279825A权利要求书1/1页1.一种可调节起垄式播种机，包括支架、起垄犁头（2）和播种犁头（8），支架的一端固定连接有连接架，支架通过连接架连接在拖动设备上，其特征在于，起垄犁头（2）通过固定件（7）可拆卸的固定连接在支架上，支架的上端固定设置有种子斗，种子斗的内部放置有种子，播种犁头（8）的顶部固定连通有中空方管，中空方管通过固定件（7）可拆卸连接在支架上，中空方管通过软管连通在种子斗的底部，支架上通过安装架安装有成型抹台。2.根据权利要求1所述的一种可调节起垄式播种机，其特征在于，连接架通过加强杆连接在支架上，并且形成三角形结构。3.根据权利要求1或2所述的一种可调节起垄式播种机，其特征在于，固定件（7）包括固定板（3）和螺母卡箍（1），螺母卡箍（1）绕在起垄犁头（2）的顶部并穿过支架螺纹连接在固定板（3）上，起垄犁头（2）的上部和固定板（3）夹在支架的两侧。4.根据权利要求3所述的一种可调节起垄式播种机，其特征在于，起垄犁头（2）包括起垄犁头和连接方杆，连接方杆连接在起垄犁头的顶部。5.根据权利要求3所述的一种可调节起垄式播种机，其特征在于，安装架包括安装板和安装杆，安装杆固定连接在安装板的上表面，安装杆通过固定件（7）可拆卸固定在支架上。6.根据权利要求3所述的一种可调节起垄式播种机，其特征在于，安装板上开设有条形的安装槽，成型抹台包括第一成型抹子（4）、第二成型抹子（5）和固定螺栓（6），第一成型抹子（4）、第二成型抹子（5）均为直角三棱柱结构且对称设置，固定螺栓（6）穿过安装槽并螺纹连接在第一成型抹子（4）和第二成型抹子（5）上。7.根据权利要求1所述的一种可调节起垄式播种机，其特征在于，支架的另一端通过连接杆可拆卸连接有固定轴（10），固定轴（10）上嵌套有若干镇压滚筒（9），镇压滚筒（9）通过螺母固定连接在固定轴（10）上。2CN111279825A说明书1/3页一种可调节起垄式播种机技术领域[0001]本发明涉及农业设备技术领域，具体是一种可调节起垄式播种机。背景技术[0002]我国是严重缺水的国家之一，特别是我国北方地区，面临着严重的水危机。同时，传统的农业生产方式，又造成大量的水资源浪费。由于这些问题的存在，就需要我们节约用水，提高水分的利用率，发展节水灌溉是必然选择。冬小麦沟灌是农业节水的一种重要措施，而沟灌的实现方式主要是垄作栽培。垄作栽培，是一项传统的科学种植技术，这种耕作模式能促进作物根系发育和田间通风透光，同时有利于灌溉排水和田间的管理。作为节水灌溉的重要组成部分，垄作栽培技术的研究和推广将显得非常迫切和必要。垄作播种机为小麦垄作栽培技术的推广应用创造了条件。[0003]中国专利（公告号：CN205755361U,公告日：2016.12.07）公开了一种胡萝卜起垄播种机，包括机架、起垄装置、整形装置和播种装置，机架包括升举架和滑动架，升举架和滑动架为矩形框架结构，滑动架套接在升举架上，滑动架上设置有位置调节器，升举架上设置有农机牵引端；起垄装置包括设置在滑动架前端的两个犁子；整形装置包括压板和整形架，整形架包括整形轴和两个笠帽状整形轮，两个整形轮的帽顶相对安装在整形轴上，整形轴一端安装有动力输入轮；播种装置包括安装在支撑架上的播种机，
