农用秸秆条带耕作机械装备.pdf

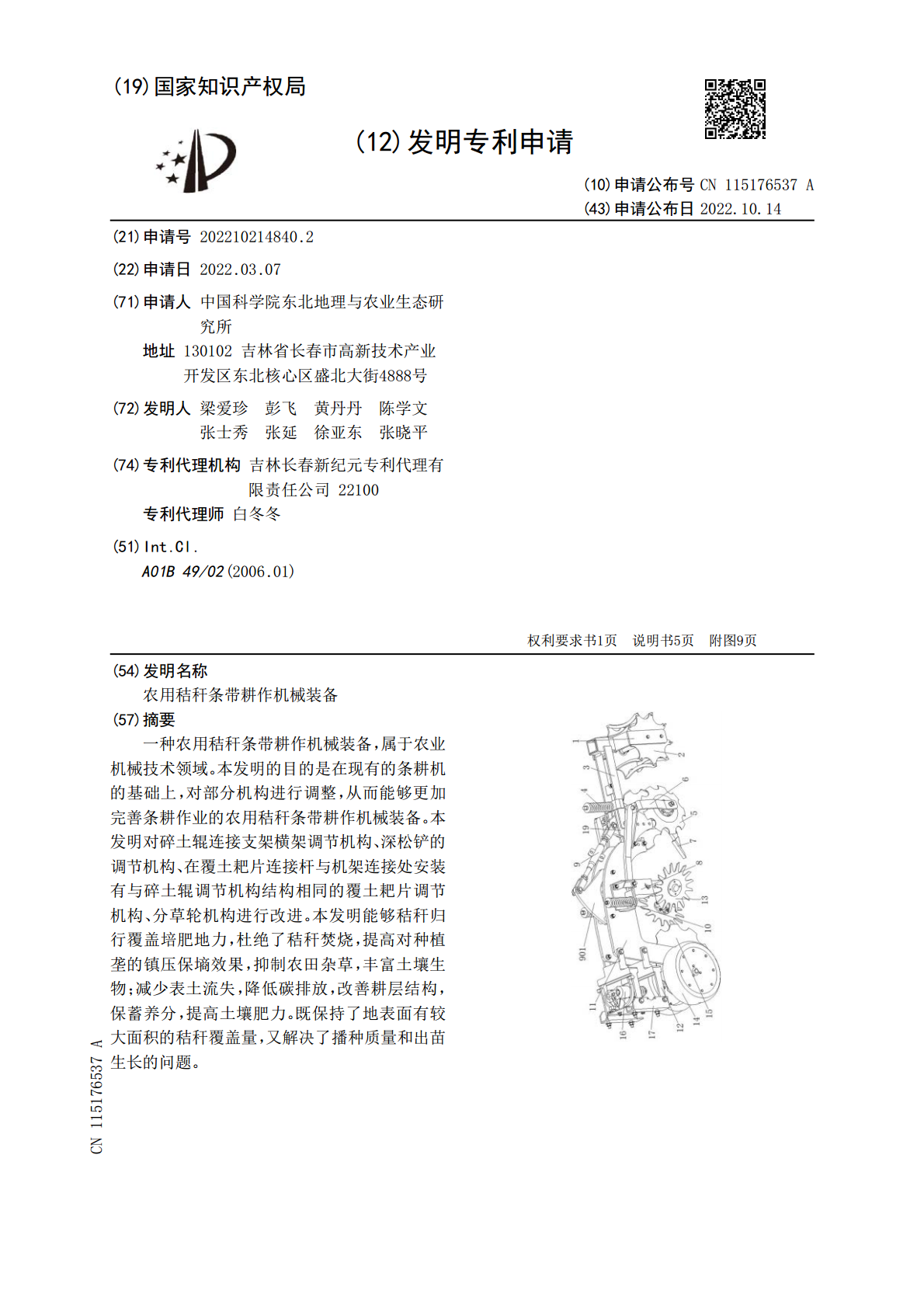

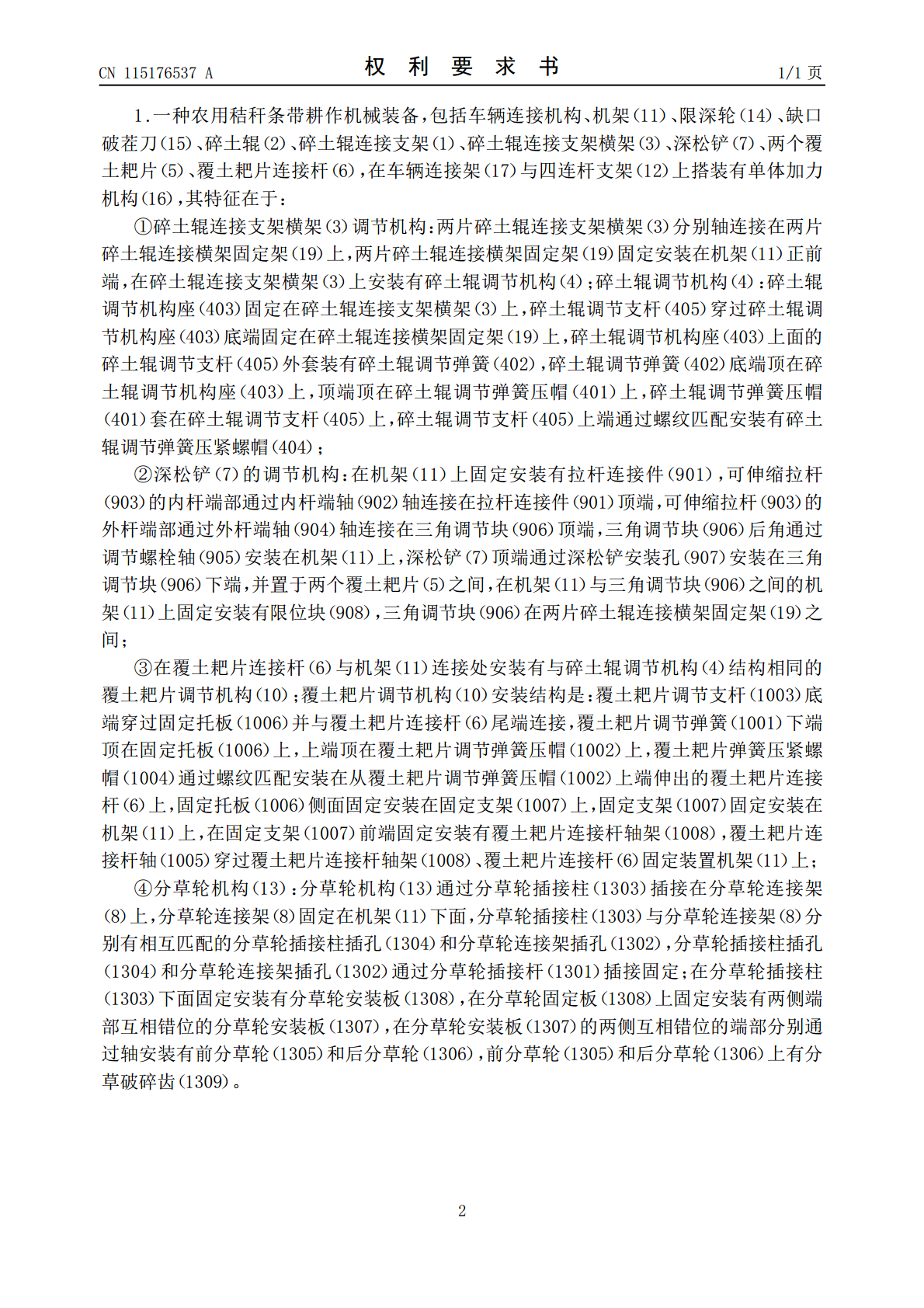

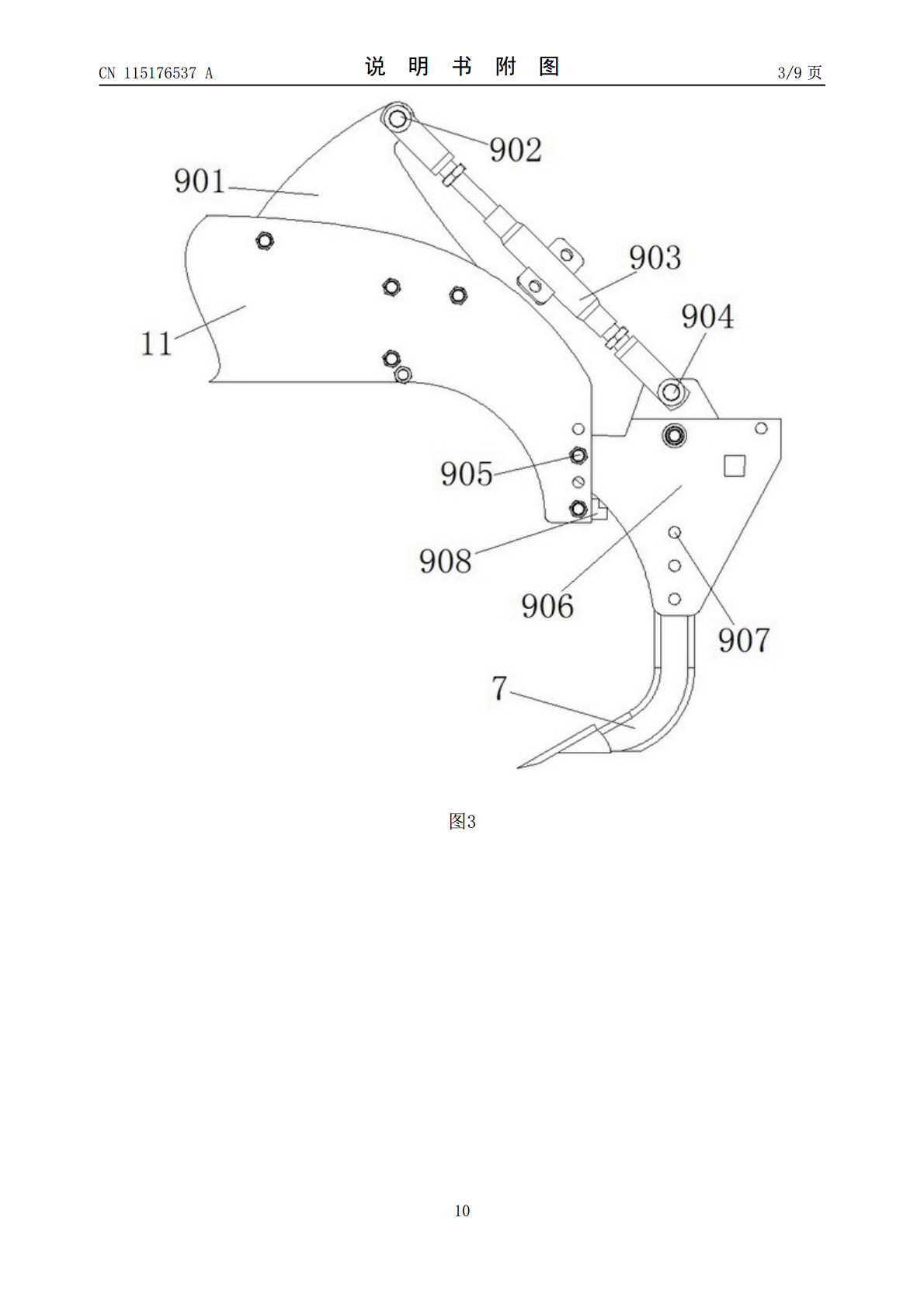

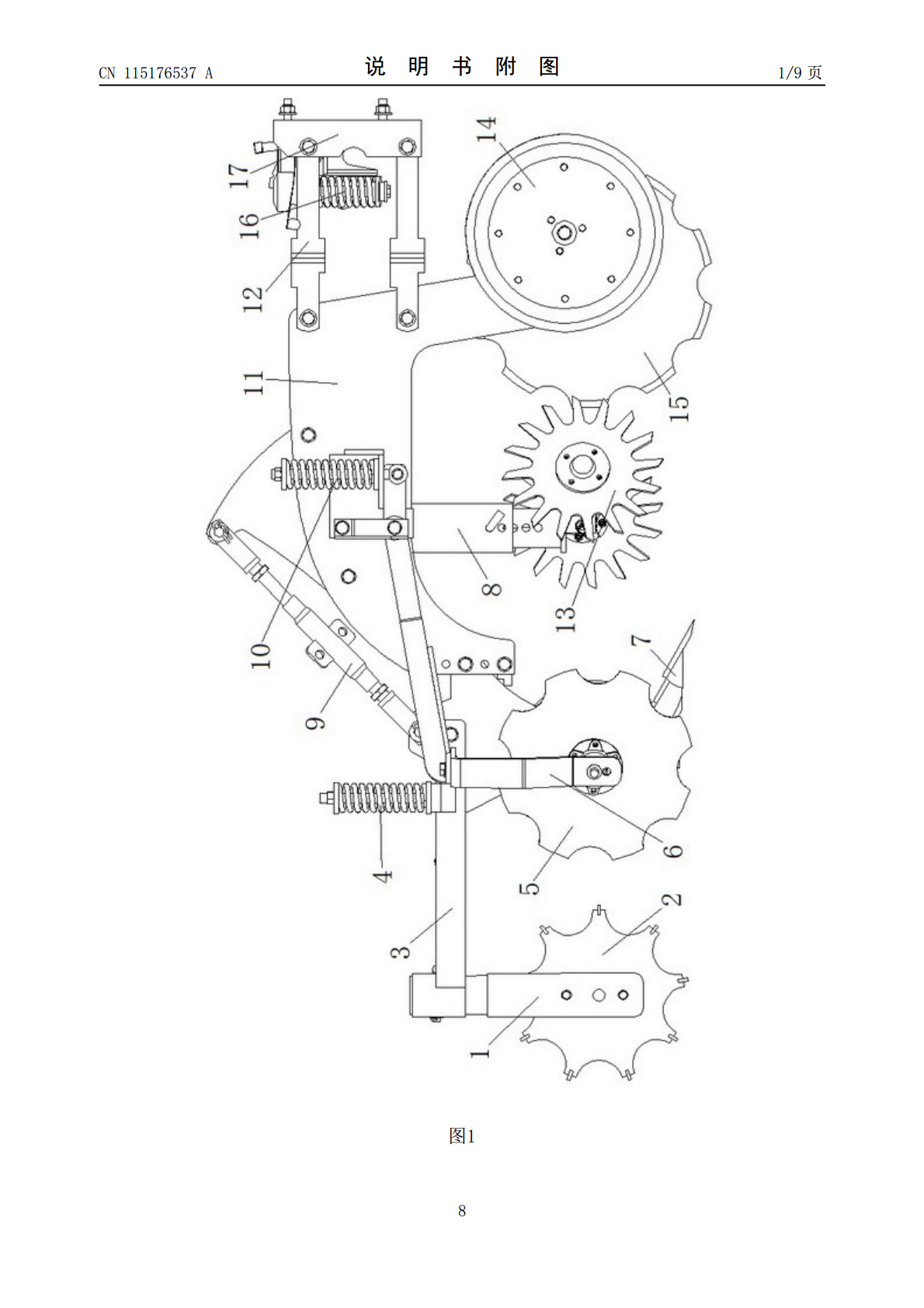

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115176537A(43)申请公布日2022.10.14(21)申请号202210214840.2(22)申请日2022.03.07(71)申请人中国科学院东北地理与农业生态研究所地址130102吉林省长春市高新技术产业开发区东北核心区盛北大街4888号(72)发明人梁爱珍彭飞黄丹丹陈学文张士秀张延徐亚东张晓平(74)专利代理机构吉林长春新纪元专利代理有限责任公司22100专利代理师白冬冬(51)Int.Cl.A01B49/02(2006.01)权利要求书1页说明书5页附图9页(54)发明名称农用秸秆条带耕作机械装备(57)摘要一种农用秸秆条带耕作机械装备，属于农业机械技术领域。本发明的目的是在现有的条耕机的基础上，对部分机构进行调整，从而能够更加完善条耕作业的农用秸秆条带耕作机械装备。本发明对碎土辊连接支架横架调节机构、深松铲的调节机构、在覆土耙片连接杆与机架连接处安装有与碎土辊调节机构结构相同的覆土耙片调节机构、分草轮机构进行改进。本发明能够秸秆归行覆盖培肥地力，杜绝了秸秆焚烧，提高对种植垄的镇压保墒效果，抑制农田杂草，丰富土壤生物；减少表土流失，降低碳排放，改善耕层结构，保蓄养分，提高土壤肥力。既保持了地表面有较大面积的秸秆覆盖量，又解决了播种质量和出苗生长的问题。CN115176537ACN115176537A权利要求书1/1页1.一种农用秸秆条带耕作机械装备，包括车辆连接机构、机架（11）、限深轮（14）、缺口破茬刀（15）、碎土辊（2）、碎土辊连接支架（1）、碎土辊连接支架横架（3）、深松铲（7）、两个覆土耙片（5）、覆土耙片连接杆（6），在车辆连接架（17）与四连杆支架（12）上搭装有单体加力机构（16），其特征在于：①碎土辊连接支架横架（3）调节机构：两片碎土辊连接支架横架（3）分别轴连接在两片碎土辊连接横架固定架（19）上，两片碎土辊连接横架固定架（19）固定安装在机架（11）正前端，在碎土辊连接支架横架（3）上安装有碎土辊调节机构（4）；碎土辊调节机构（4）：碎土辊调节机构座（403）固定在碎土辊连接支架横架（3）上，碎土辊调节支杆（405）穿过碎土辊调节机构座（403）底端固定在碎土辊连接横架固定架（19）上，碎土辊调节机构座（403）上面的碎土辊调节支杆（405）外套装有碎土辊调节弹簧（402），碎土辊调节弹簧（402）底端顶在碎土辊调节机构座（403）上，顶端顶在碎土辊调节弹簧压帽（401）上，碎土辊调节弹簧压帽（401）套在碎土辊调节支杆（405）上，碎土辊调节支杆（405）上端通过螺纹匹配安装有碎土辊调节弹簧压紧螺帽（404）；②深松铲（7）的调节机构：在机架（11）上固定安装有拉杆连接件（901），可伸缩拉杆（903）的内杆端部通过内杆端轴（902）轴连接在拉杆连接件（901）顶端，可伸缩拉杆（903）的外杆端部通过外杆端轴（904）轴连接在三角调节块（906）顶端，三角调节块（906）后角通过调节螺栓轴（905）安装在机架（11）上，深松铲（7）顶端通过深松铲安装孔（907）安装在三角调节块（906）下端，并置于两个覆土耙片（5）之间，在机架（11）与三角调节块（906）之间的机架（11）上固定安装有限位块（908），三角调节块（906）在两片碎土辊连接横架固定架（19）之间；③在覆土耙片连接杆（6）与机架（11）连接处安装有与碎土辊调节机构（4）结构相同的覆土耙片调节机构（10）；覆土耙片调节机构（10）安装结构是：覆土耙片调节支杆（1003）底端穿过固定托板（1006）并与覆土耙片连接杆（6）尾端连接，覆土耙片调节弹簧（1001）下端顶在固定托板（1006）上，上端顶在覆土耙片调节弹簧压帽（1002）上，覆土耙片弹簧压紧螺帽（1004）通过螺纹匹配安装在从覆土耙片调节弹簧压帽（1002）上端伸出的覆土耙片连接杆（6）上，固定托板（1006）侧面固定安装在固定支架（1007）上，固定支架（1007）固定安装在机架（11）上，在固定支架（1007）前端固定安装有覆土耙片连接杆轴架（1008），覆土耙片连接杆轴（1005）穿过覆土耙片连接杆轴架（1008）、覆土耙片连接杆（6）固定装置机架（11）上；④分草轮机构（13）：分草轮机构（13）通过分草轮插接柱（1303）插接在分草轮连接架（8）上，分草轮连接架（8）固定在机架（11）下面，分草轮插接柱（1303）与分草轮连接架（8）分别有相互匹配的分草轮插接柱插孔（1304）和分草轮连接架插孔（1302），分草轮插接柱插孔（1304）和分草轮连接架插孔（1302）通过分草轮插接杆（1301）插接固定；在分草轮插接柱（1303）下面固定安装有分草轮安装板（1308），在分草轮固定板（1
