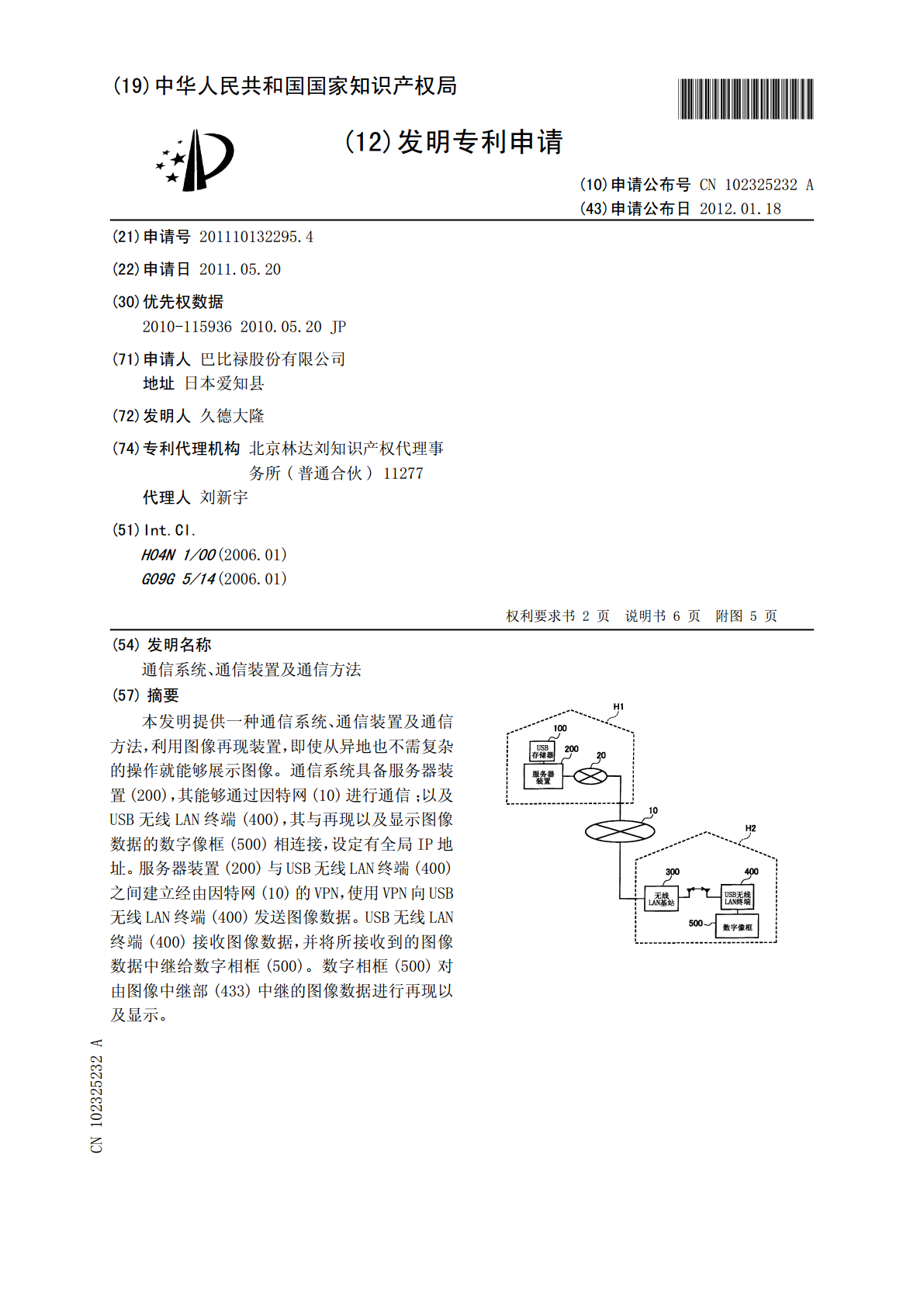

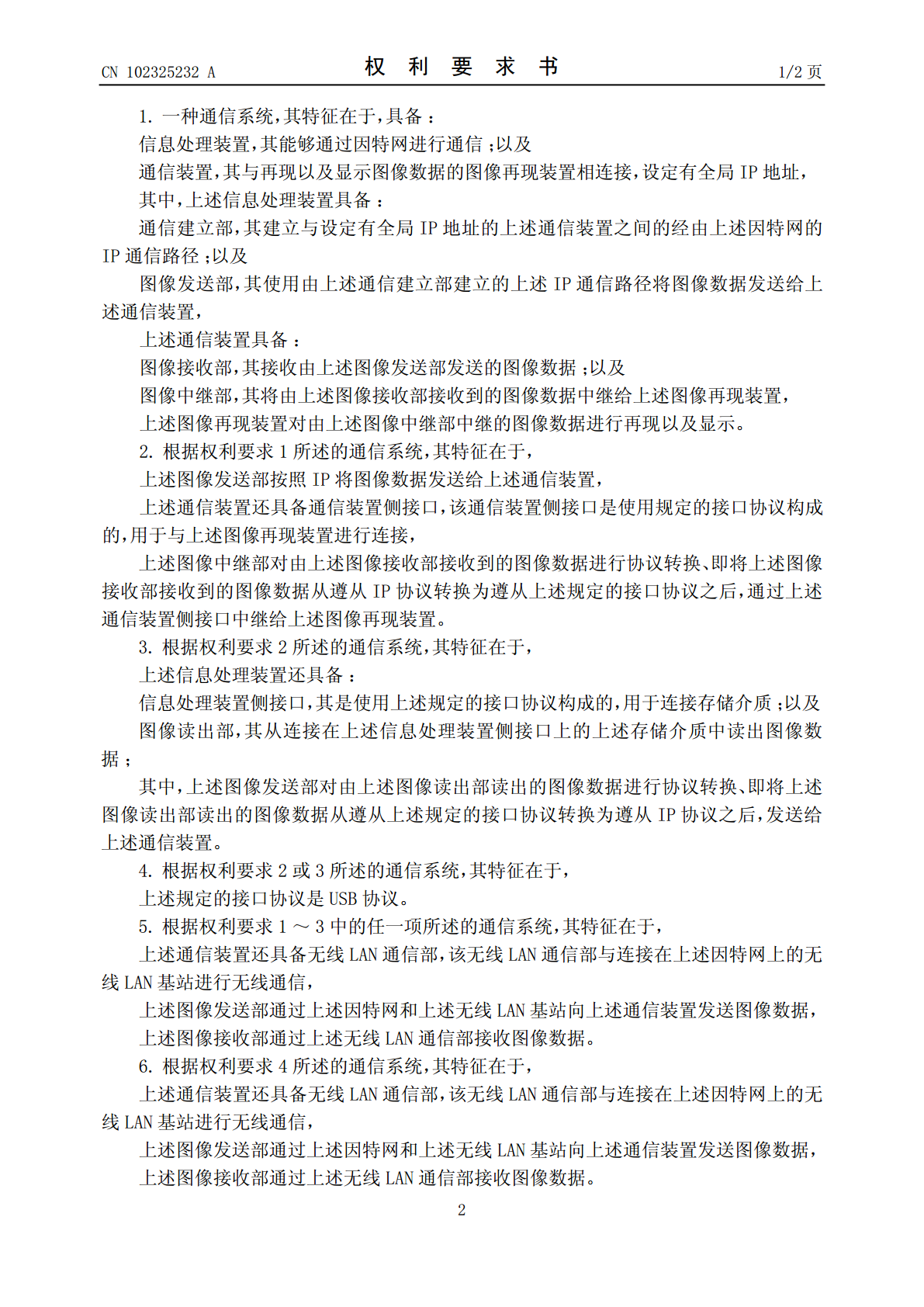

(19)中华人民共和国国家知识产权局*CN102325232A*(12)发明专利申请(10)申请公布号CN102325232A(43)申请公布日2012.01.18(21)申请号201110132295.4(22)申请日2011.05.20(30)优先权数据2010-1159362010.05.20JP(71)申请人巴比禄股份有限公司地址日本爱知县(72)发明人久德大隆(74)专利代理机构北京林达刘知识产权代理事务所(普通合伙)11277代理人刘新宇(51)Int.Cl.H04N1/00(2006.01)G09G5/14(2006.01)权利要求书2页说明书6页附图5页(54)发明名称通信系统、通信装置及通信方法(57)摘要本发明提供一种通信系统、通信装置及通信方法，利用图像再现装置，即使从异地也不需复杂的操作就能够展示图像。通信系统具备服务器装置(200)，其能够通过因特网(10)进行通信；以及USB无线LAN终端(400)，其与再现以及显示图像数据的数字像框(500)相连接，设定有全局IP地址。服务器装置(200)与USB无线LAN终端(400)之间建立经由因特网(10)的VPN，使用VPN向USB无线LAN终端(400)发送图像数据。USB无线LAN终端(400)接收图像数据，并将所接收到的图像数据中继给数字相框(500)。数字相框(500)对由图像中继部(433)中继的图像数据进行再现以及显示。CN10235ACCNN110232523202325245A权利要求书1/2页1.一种通信系统，其特征在于，具备：信息处理装置，其能够通过因特网进行通信；以及通信装置，其与再现以及显示图像数据的图像再现装置相连接，设定有全局IP地址，其中，上述信息处理装置具备：通信建立部，其建立与设定有全局IP地址的上述通信装置之间的经由上述因特网的IP通信路径；以及图像发送部，其使用由上述通信建立部建立的上述IP通信路径将图像数据发送给上述通信装置，上述通信装置具备：图像接收部，其接收由上述图像发送部发送的图像数据；以及图像中继部，其将由上述图像接收部接收到的图像数据中继给上述图像再现装置，上述图像再现装置对由上述图像中继部中继的图像数据进行再现以及显示。2.根据权利要求1所述的通信系统，其特征在于，上述图像发送部按照IP将图像数据发送给上述通信装置，上述通信装置还具备通信装置侧接口，该通信装置侧接口是使用规定的接口协议构成的，用于与上述图像再现装置进行连接，上述图像中继部对由上述图像接收部接收到的图像数据进行协议转换、即将上述图像接收部接收到的图像数据从遵从IP协议转换为遵从上述规定的接口协议之后，通过上述通信装置侧接口中继给上述图像再现装置。3.根据权利要求2所述的通信系统，其特征在于，上述信息处理装置还具备：信息处理装置侧接口，其是使用上述规定的接口协议构成的，用于连接存储介质；以及图像读出部，其从连接在上述信息处理装置侧接口上的上述存储介质中读出图像数据；其中，上述图像发送部对由上述图像读出部读出的图像数据进行协议转换、即将上述图像读出部读出的图像数据从遵从上述规定的接口协议转换为遵从IP协议之后，发送给上述通信装置。4.根据权利要求2或3所述的通信系统，其特征在于，上述规定的接口协议是USB协议。5.根据权利要求1～3中的任一项所述的通信系统，其特征在于，上述通信装置还具备无线LAN通信部，该无线LAN通信部与连接在上述因特网上的无线LAN基站进行无线通信，上述图像发送部通过上述因特网和上述无线LAN基站向上述通信装置发送图像数据，上述图像接收部通过上述无线LAN通信部接收图像数据。6.根据权利要求4所述的通信系统，其特征在于，上述通信装置还具备无线LAN通信部，该无线LAN通信部与连接在上述因特网上的无线LAN基站进行无线通信，上述图像发送部通过上述因特网和上述无线LAN基站向上述通信装置发送图像数据，上述图像接收部通过上述无线LAN通信部接收图像数据。2CCNN110232523202325245A权利要求书2/2页7.一种通信装置，其特征在于，具备：通信装置侧接口，其是使用规定的接口协议构成的，用于与再现以及显示图像数据的图像再现装置进行连接；图像接收部，其接收图像数据，该图像数据是在对本通信装置设定了全局IP地址之后、由信息处理装置使用经由因特网的IP通信路径而发送的图像数据；以及图像中继部，其对由上述图像接收部接收到的图像数据进行协议转换、即将上述图像接收部接收到的图像数据从遵从IP协议转换为遵从上述规定的接口协议之后，通过上述通信装置侧接口中继给上述图像再现装置。8.一种通信方法，其特征在于，具备以下步骤：建立步骤，能够通过因特网进行通信的信息处理装置建立与通信装置之间的经由上述因特网的IP通信路径，上述通信装置使用规
