一种用于故障相转移接地装置的操作过电压阻尼法.pdf

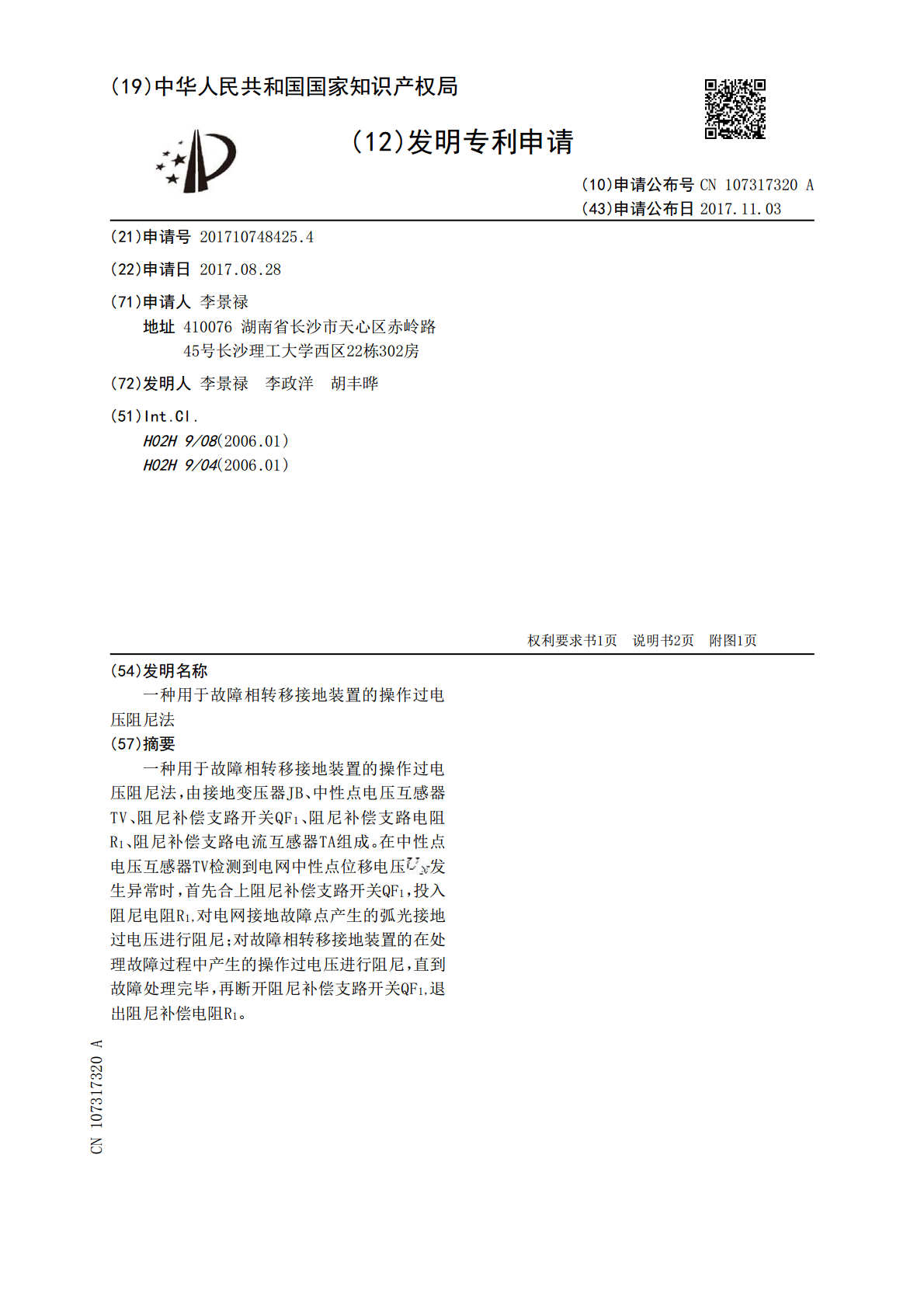

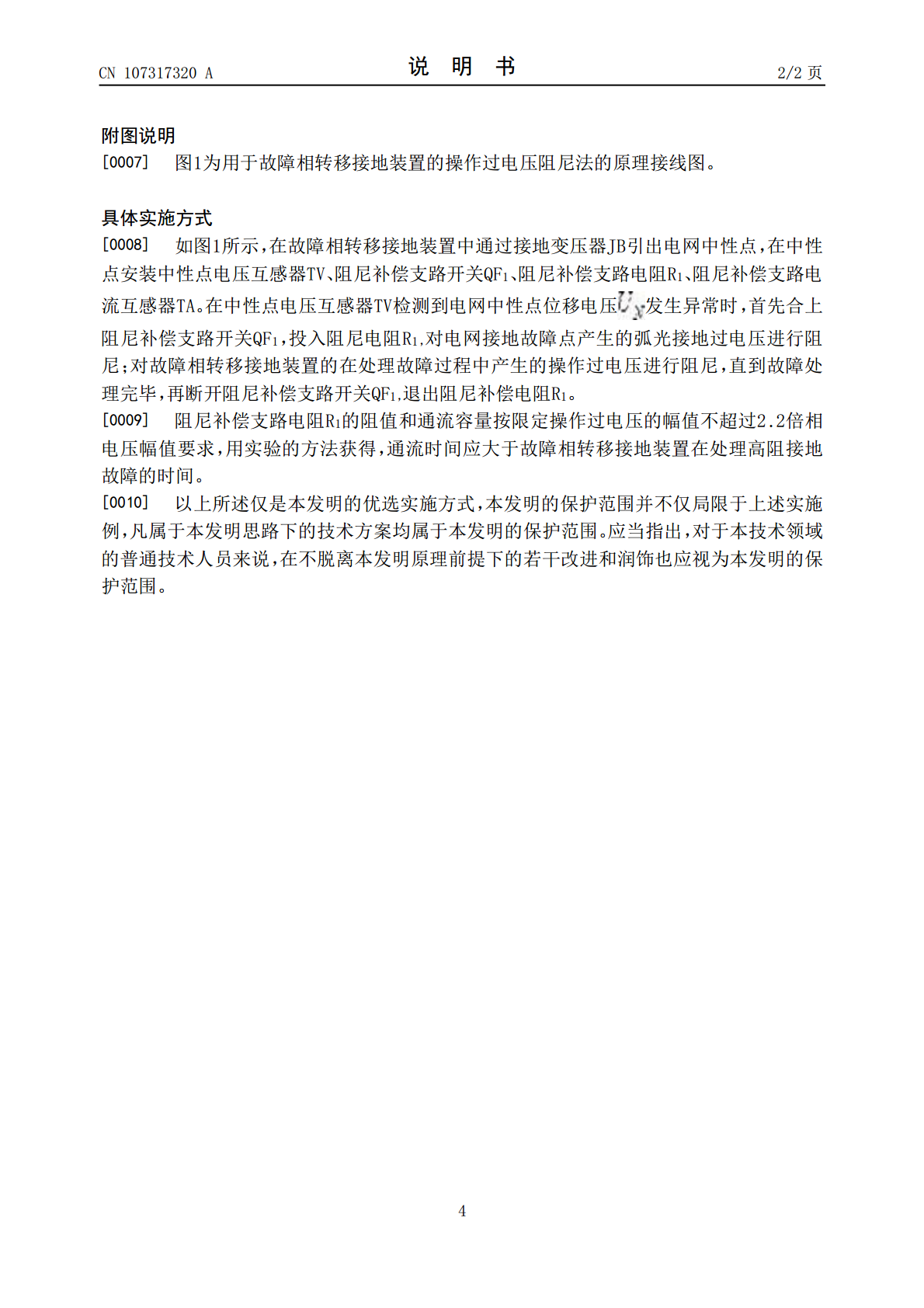

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107317320A(43)申请公布日2017.11.03(21)申请号201710748425.4(22)申请日2017.08.28(71)申请人李景禄地址410076湖南省长沙市天心区赤岭路45号长沙理工大学西区22栋302房(72)发明人李景禄李政洋胡丰晔(51)Int.Cl.H02H9/08(2006.01)H02H9/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于故障相转移接地装置的操作过电压阻尼法(57)摘要一种用于故障相转移接地装置的操作过电压阻尼法，由接地变压器JB、中性点电压互感器TV、阻尼补偿支路开关QF1、阻尼补偿支路电阻R1、阻尼补偿支路电流互感器TA组成。在中性点电压互感器TV检测到电网中性点位移电压发生异常时，首先合上阻尼补偿支路开关QF1，投入阻尼电阻R1，对电网接地故障点产生的弧光接地过电压进行阻尼；对故障相转移接地装置的在处理故障过程中产生的操作过电压进行阻尼，直到故障处理完毕，再断开阻尼补偿支路开关QF1，退出阻尼补偿电阻R1。CN107317320ACN107317320A权利要求书1/1页1.一种用于故障相转移接地装置的操作过电压阻尼法，由接地变压器JB、中性点电压互感器TV、阻尼补偿支路开关QF1、阻尼补偿支路电阻R1、阻尼补偿支路电流互感器TA组成，其特征在于：在中性点电压互感器TV检测到电网中性点位移电压发生异常时，首先合上阻尼补偿支路开关QF1，投入阻尼电阻R1，对电网接地故障点产生的弧光接地过电压进行阻尼；对故障相转移接地装置的在处理故障过程中产生的操作过电压进行阻尼，直到故障处理完毕，再断开阻尼补偿支路开关QF1，退出阻尼补偿电阻R1。2.根据权利要求1所述的一种用于配电网转移接地装置的故障类型的快速诊断方法，其特征在于：阻尼补偿支路电阻R1的阻值和通流容量按限定操作过电压的幅值不超过2.2倍相电压幅值要求，用实验的方法获得，通流时间应大于故障相转移接地装置在处理高阻接地故障的时间。2CN107317320A说明书1/2页一种用于故障相转移接地装置的操作过电压阻尼法技术领域[0001]本发明为配电网单相接地的故障处理领域，主要用于故障相转移接地装置在处理单相接地过程中的操作过电压阻尼。背景技术[0002]配电网故障相转移接地装置是在检测到配电网发生单相接地故障时，合上对应相的接地开关，转移故障点电流，钳制故障点电位。这种方法能促使接地电弧快速熄灭，熄灭电弧的能力强，接地故障点电压低，能对故障性质进行判断，且接地选线准确率高，因而近来得到越来越多的应用。但是配电网故障相转移接地装置的应用背景是中性点不接地系统，在装置处理配电网单相接地故障过程中，在接地故障转移前故障点的接地电弧会产生弧光接地过电压；在转移开关动作时会产生操作过电压，如果操作过电压的幅值高于电网设备绝缘的承受能力，将会造成电网绝缘击穿，危及电网安全。因而必须找到一种操作过电压的阻尼方法用来限制故障相转移接地装置在处理配电网单相接地故障过程中产生的操作过电压，以及故障点的弧光接地过电压，以保证电网安全。发明内容[0003]针对上述问题，一种用于故障相转移接地装置的操作过电压阻尼法，由接地变压器JB、中性点电压互感器TV、阻尼补偿支路开关QF1、阻尼补偿支路电阻R1、阻尼补偿支路电流互感器TA组成。在中性点电压互感器TV检测到电网中性点位移电压发生异常时，首先合上阻尼补偿支路开关QF1，投入阻尼电阻R1，对电网接地故障点产生的弧光接地过电压进行阻尼；对故障相转移接地装置的在处理故障过程中产生的操作过电压进行阻尼，直到故障处理完毕，再断开阻尼补偿支路开关QF1，退出阻尼补偿电阻R1。[0004]阻尼补偿支路电阻R1的阻值和通流容量按限定操作过电压的幅值不超过2.2倍相电压幅值要求，用实验的方法获得，通流时间应大于故障相转移接地装置在处理高阻接地故障的时间。[0005]本发明具有下述优点：1、从检测到电网中性点位移电压发生异常时，合上阻尼补偿支路开关QF1，投入阻尼电阻R1，直到故障处理完毕，再断开阻尼补偿支路开关QF1，退出阻尼补偿电阻R1，是对故障相转移接地装置的在处理故障全过程中产生的操作过电压进行限制，克服了故障相转移接地装置在处理故障全过程中产生的操作过电压的缺陷，使故障相转移接地装置能够很好地发挥其在故障处理的优势。[0006]2、从中性点电压互感器TV检测到电网中性点位移电压发生异常时，合上阻尼补偿支路开关QF1，的时间小于80ms（4个周波），在此期间，接地故障点的弧光接地过电压因时间短，故还没达到最大值所需的时间，阻尼补偿支路电阻R1的投入有效地对弧光接地过电压进行了阻尼，故可防止接地故障点的弧
