一种利用低阶煤中挥发分费托合成蜡的方法.pdf

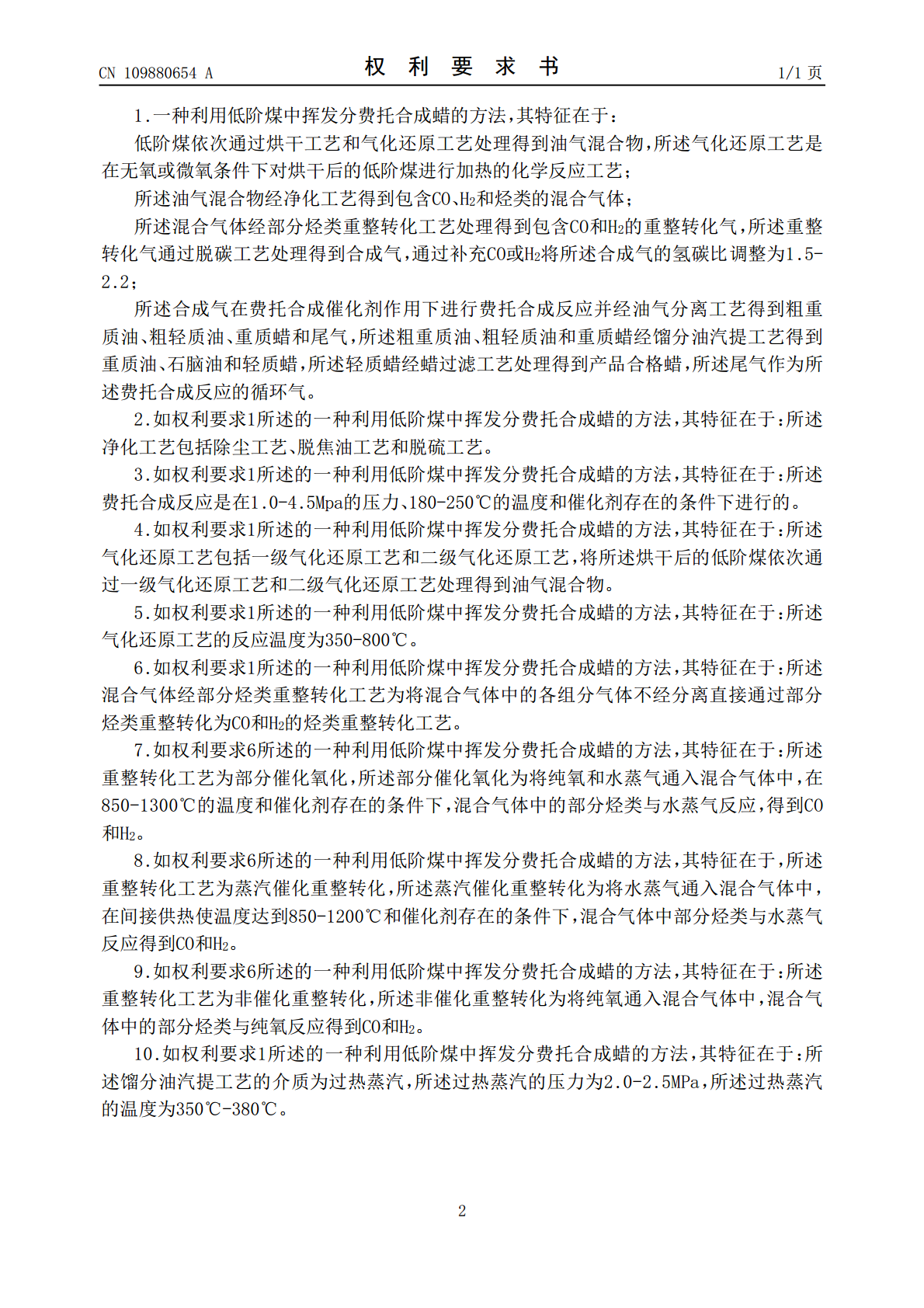

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109880654A(43)申请公布日2019.06.14(21)申请号201910105628.0C10G73/00(2006.01)(22)申请日2019.02.01(71)申请人浙江天禄环境科技有限公司地址324022浙江省衢州市衢江区东迹大道182号102室(72)发明人薛安克王建中王再富俞天明吕彬峰(74)专利代理机构杭州敦和专利代理事务所(普通合伙)33296代理人姜术丹(51)Int.Cl.C10J3/48(2006.01)C10J3/72(2006.01)C10J3/84(2006.01)C10G2/00(2006.01)权利要求书1页说明书10页附图1页(54)发明名称一种利用低阶煤中挥发分费托合成蜡的方法(57)摘要本发明提供了一种利用低阶煤中挥发分费托合成蜡的方法，低阶煤依次通过烘干、气化还原处理得到油气混合物，气化还原工艺是在无氧或微氧条件下对烘干后的低阶煤进行加热的化学反应工艺；油气混合物经净化得到混合气体；混合气体经部分烃类重整转化工艺处理得到包含CO和H2的重整转化气，重整转化气脱除CO2后再补H2或CO得到氢碳比为1.5-2.2的合成气；合成气在催化剂作用下进行费托合成并经油气分离得到烃类混合物和尾气，烃类混合物经馏分油汽提等得到蜡、重质油以及石脑油。本发明应用费托合成技术将低阶煤中的挥发分用于生产轻质油、重质油和蜡，方便运输，从而提高了资源的利用率；而且本发明原料来源广泛，工艺能耗低，有利于节省生产成本。CN109880654ACN109880654A权利要求书1/1页1.一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：低阶煤依次通过烘干工艺和气化还原工艺处理得到油气混合物，所述气化还原工艺是在无氧或微氧条件下对烘干后的低阶煤进行加热的化学反应工艺；所述油气混合物经净化工艺得到包含CO、H2和烃类的混合气体；所述混合气体经部分烃类重整转化工艺处理得到包含CO和H2的重整转化气，所述重整转化气通过脱碳工艺处理得到合成气，通过补充CO或H2将所述合成气的氢碳比调整为1.5-2.2；所述合成气在费托合成催化剂作用下进行费托合成反应并经油气分离工艺得到粗重质油、粗轻质油、重质蜡和尾气，所述粗重质油、粗轻质油和重质蜡经馏分油汽提工艺得到重质油、石脑油和轻质蜡，所述轻质蜡经蜡过滤工艺处理得到产品合格蜡，所述尾气作为所述费托合成反应的循环气。2.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述净化工艺包括除尘工艺、脱焦油工艺和脱硫工艺。3.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述费托合成反应是在1.0-4.5Mpa的压力、180-250℃的温度和催化剂存在的条件下进行的。4.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述气化还原工艺包括一级气化还原工艺和二级气化还原工艺，将所述烘干后的低阶煤依次通过一级气化还原工艺和二级气化还原工艺处理得到油气混合物。5.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述气化还原工艺的反应温度为350-800℃。6.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述混合气体经部分烃类重整转化工艺为将混合气体中的各组分气体不经分离直接通过部分烃类重整转化为CO和H2的烃类重整转化工艺。7.如权利要求6所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述重整转化工艺为部分催化氧化，所述部分催化氧化为将纯氧和水蒸气通入混合气体中，在850-1300℃的温度和催化剂存在的条件下，混合气体中的部分烃类与水蒸气反应，得到CO和H2。8.如权利要求6所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于，所述重整转化工艺为蒸汽催化重整转化，所述蒸汽催化重整转化为将水蒸气通入混合气体中，在间接供热使温度达到850-1200℃和催化剂存在的条件下，混合气体中部分烃类与水蒸气反应得到CO和H2。9.如权利要求6所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述重整转化工艺为非催化重整转化，所述非催化重整转化为将纯氧通入混合气体中，混合气体中的部分烃类与纯氧反应得到CO和H2。10.如权利要求1所述的一种利用低阶煤中挥发分费托合成蜡的方法，其特征在于：所述馏分油汽提工艺的介质为过热蒸汽，所述过热蒸汽的压力为2.0-2.5MPa，所述过热蒸汽的温度为350℃-380℃。2CN109880654A说明书1/10页一种利用低阶煤中挥发分费托合成蜡的方法技术领域[0001]本发明涉及煤物质清洁利用技术领域，尤其涉及一种利用低阶煤中挥发分费托合成蜡的方法。背景技术[0
