一种化肥生产用可检测故障式反应釜.pdf

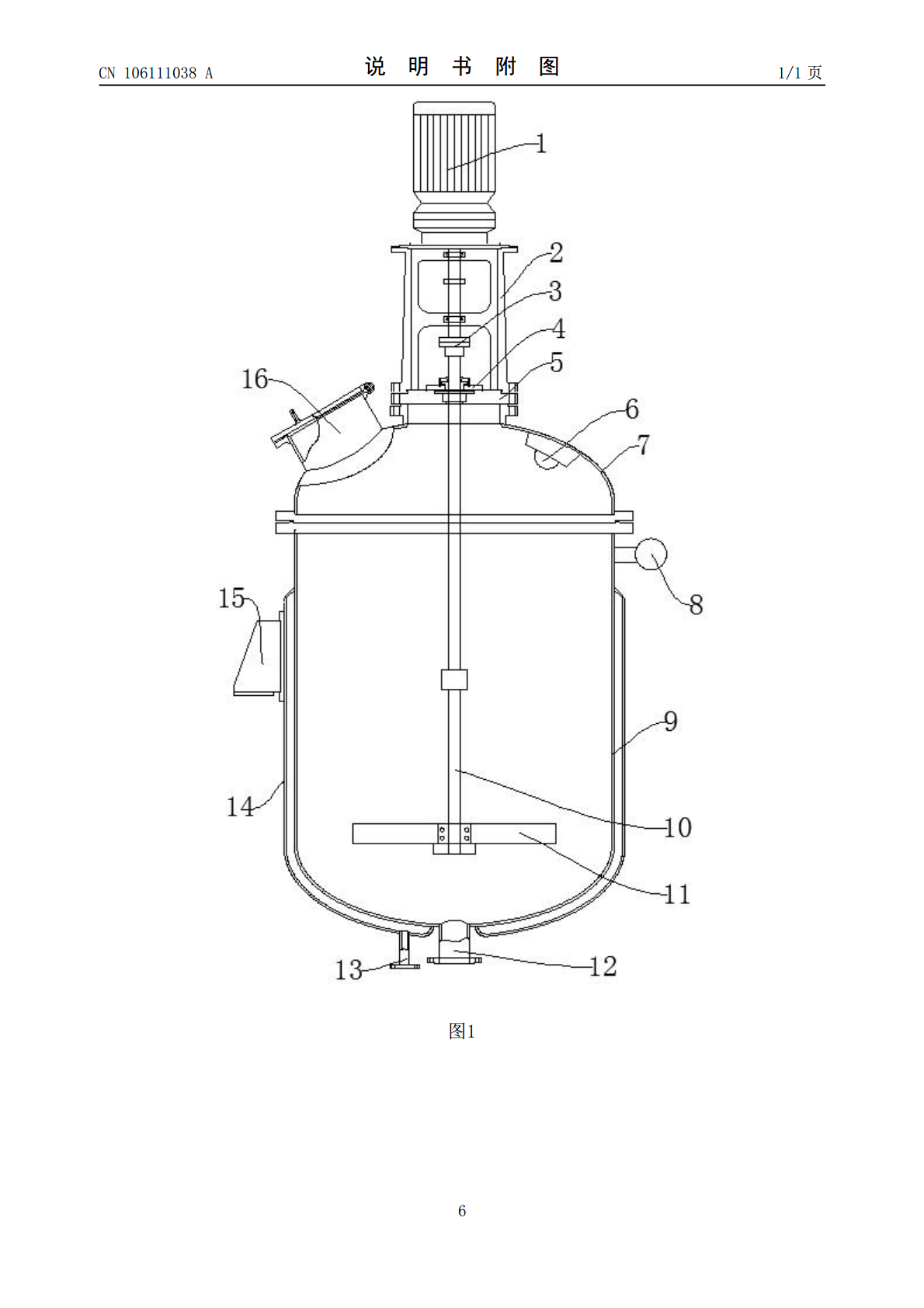

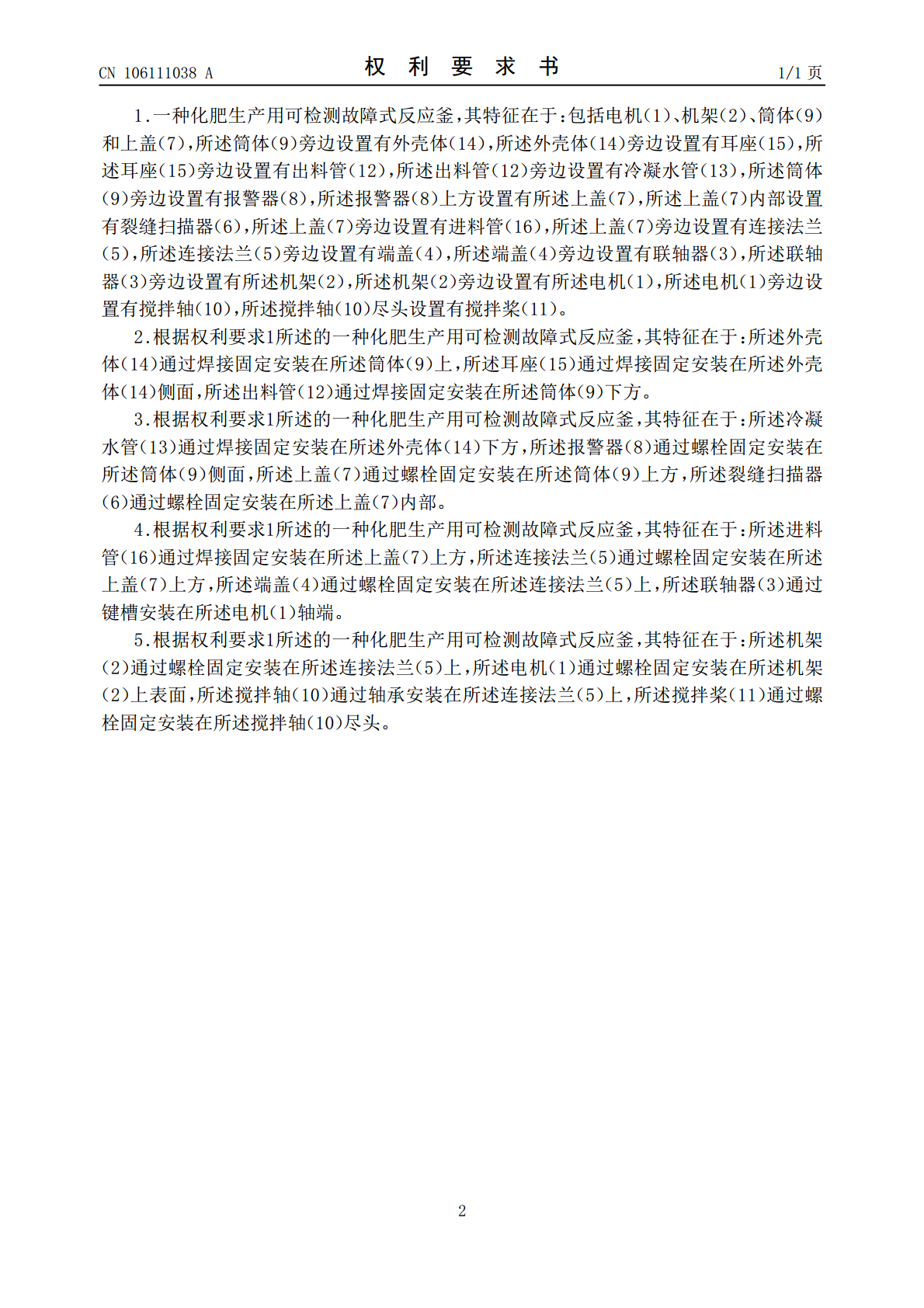

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106111038A(43)申请公布日2016.11.16(21)申请号201610507683.9(22)申请日2016.07.01(71)申请人张洪莲地址221138江苏省徐州市铜山区利国镇墓山村7队17号(72)发明人张洪莲(74)专利代理机构徐州市淮海专利事务所32205代理人李绍金(51)Int.Cl.B01J19/18(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种化肥生产用可检测故障式反应釜(57)摘要本发明公开了一种化肥生产用可检测故障式反应釜，包括电机、机架、筒体和上盖，所述筒体旁边设置有外壳体，所述外壳体旁边设置有耳座，所述耳座旁边设置有出料管，所述出料管旁边设置有冷凝水管，所述筒体旁边设置有报警器，所述报警器上方设置有所述上盖，所述上盖内部设置有裂缝扫描器，所述上盖旁边设置有进料管，所述上盖旁边设置有连接法兰，所述连接法兰旁边设置有端盖，所述端盖旁边设置有联轴器，所述联轴器旁边设置有所述机架，所述机架旁边设置有所述电机，所述电机旁边设置有搅拌轴。有益效果在于：本发明可以及时查找并发现所述筒体内部产生的裂缝，避免了因不知情而造成的巨大经济及人身损失，提高了设备安全系数。CN106111038ACN106111038A权利要求书1/1页1.一种化肥生产用可检测故障式反应釜，其特征在于：包括电机（1）、机架（2）、筒体（9）和上盖（7），所述筒体（9）旁边设置有外壳体（14），所述外壳体（14）旁边设置有耳座（15），所述耳座（15）旁边设置有出料管（12），所述出料管（12）旁边设置有冷凝水管（13），所述筒体（9）旁边设置有报警器（8），所述报警器（8）上方设置有所述上盖（7），所述上盖（7）内部设置有裂缝扫描器（6），所述上盖（7）旁边设置有进料管（16），所述上盖（7）旁边设置有连接法兰（5），所述连接法兰（5）旁边设置有端盖（4），所述端盖（4）旁边设置有联轴器（3），所述联轴器（3）旁边设置有所述机架（2），所述机架（2）旁边设置有所述电机（1），所述电机（1）旁边设置有搅拌轴（10），所述搅拌轴（10）尽头设置有搅拌桨（11）。2.根据权利要求1所述的一种化肥生产用可检测故障式反应釜，其特征在于：所述外壳体（14）通过焊接固定安装在所述筒体（9）上，所述耳座（15）通过焊接固定安装在所述外壳体（14）侧面，所述出料管（12）通过焊接固定安装在所述筒体（9）下方。3.根据权利要求1所述的一种化肥生产用可检测故障式反应釜，其特征在于：所述冷凝水管（13）通过焊接固定安装在所述外壳体（14）下方，所述报警器（8）通过螺栓固定安装在所述筒体（9）侧面，所述上盖（7）通过螺栓固定安装在所述筒体（9）上方，所述裂缝扫描器（6）通过螺栓固定安装在所述上盖（7）内部。4.根据权利要求1所述的一种化肥生产用可检测故障式反应釜，其特征在于：所述进料管（16）通过焊接固定安装在所述上盖（7）上方，所述连接法兰（5）通过螺栓固定安装在所述上盖（7）上方，所述端盖（4）通过螺栓固定安装在所述连接法兰（5）上，所述联轴器（3）通过键槽安装在所述电机（1）轴端。5.根据权利要求1所述的一种化肥生产用可检测故障式反应釜，其特征在于：所述机架（2）通过螺栓固定安装在所述连接法兰（5）上，所述电机（1）通过螺栓固定安装在所述机架（2）上表面，所述搅拌轴（10）通过轴承安装在所述连接法兰（5）上，所述搅拌桨（11）通过螺栓固定安装在所述搅拌轴（10）尽头。2CN106111038A说明书1/3页一种化肥生产用可检测故障式反应釜技术领域[0001]本发明涉及化工生产设备领域，特别是涉及一种化肥生产用可检测故障式反应釜。背景技术[0002]反应釜的广义理解即有物理或化学反应的不锈钢容器，根据不同的工艺条件需求进行容器的结构设计与参数配置，设计条件、过程、检验及制造、验收需依据相关技术标准，以实现工艺要求的加热、蒸发、冷却及低高速的混配反应功能。它广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等，材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔、因康镍）合金及其它复合材料。传统的化肥生产用反应釜由于其产品的特殊性，往往对反应釜内部造成细微的影响，长此以往对反应釜容器造成损坏，如不能及时发现，将会造成巨大的经济损失。发明内容[0003]本发明的目的就在于为了解决上述问题而提供一种化肥生产用可检测故障式反应釜。[0004]本发明通过以下技术方案来实现上述目的：一种化肥生产用可检测故障式反应釜，包括电机、机架、筒体和上盖，所述筒体旁边设置有外壳体
