一种抗菌性阻燃蚕丝面料的制备方法.pdf

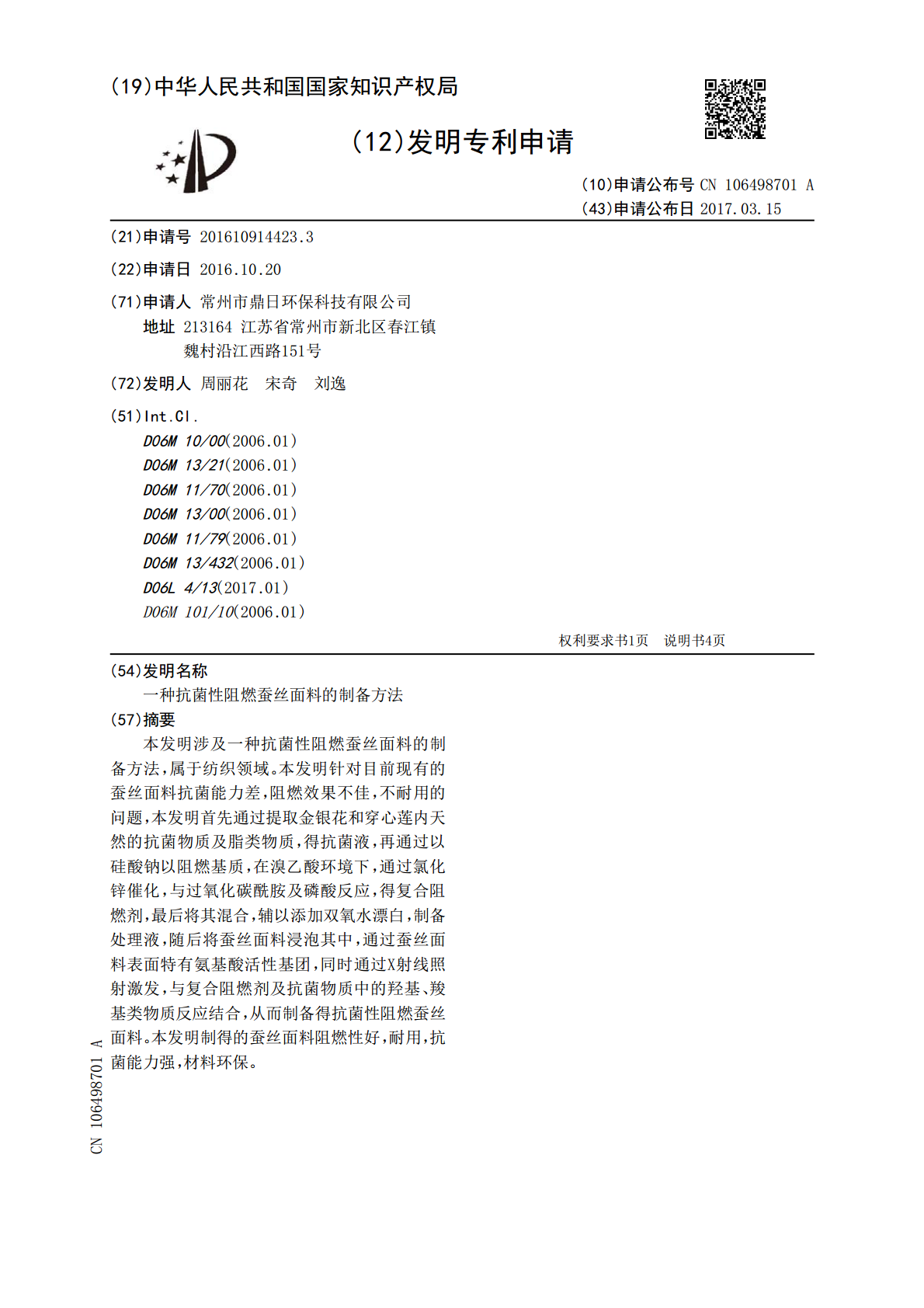

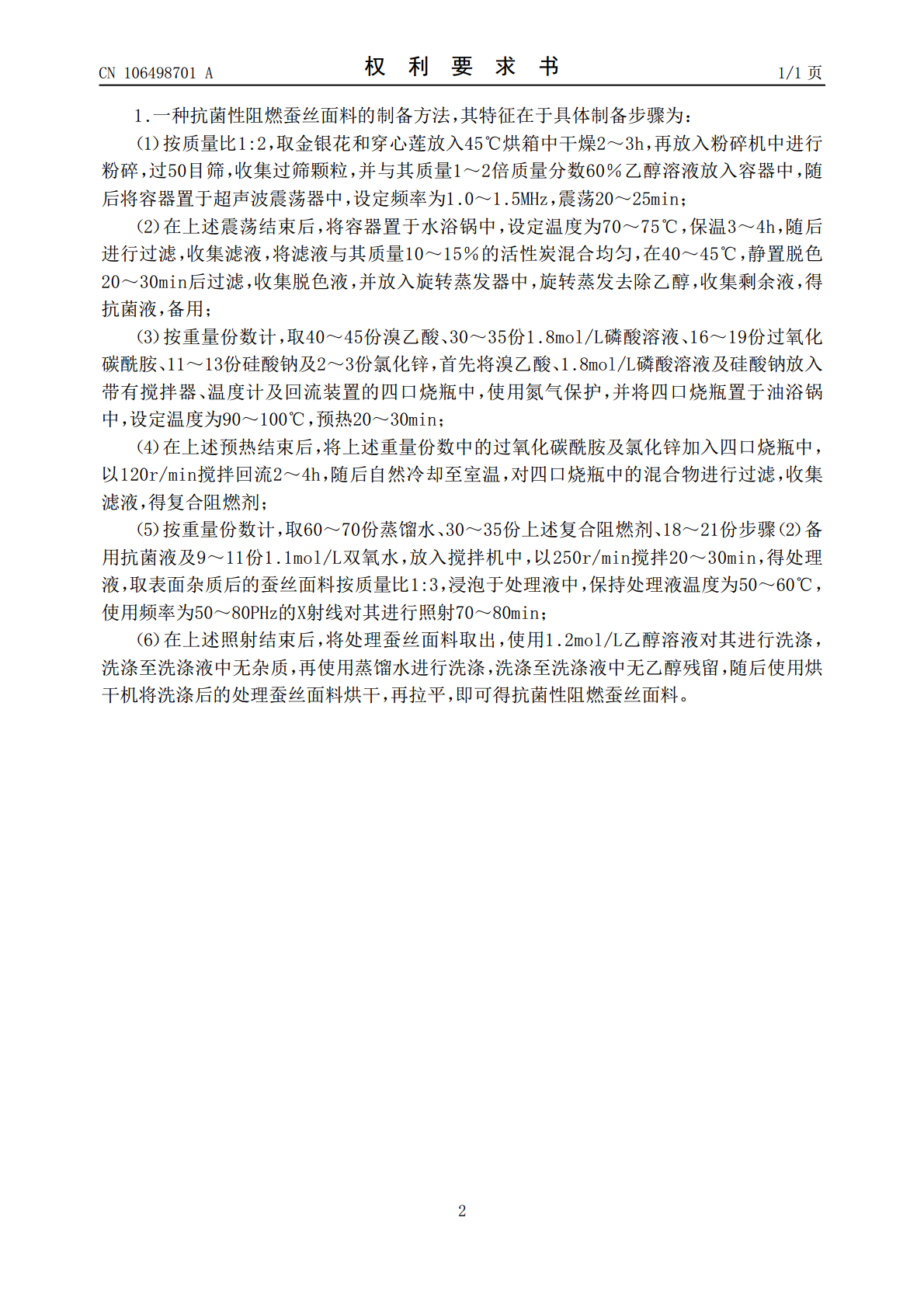

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106498701A(43)申请公布日2017.03.15(21)申请号201610914423.3(22)申请日2016.10.20(71)申请人常州市鼎日环保科技有限公司地址213164江苏省常州市新北区春江镇魏村沿江西路151号(72)发明人周丽花宋奇刘逸(51)Int.Cl.D06M10/00(2006.01)D06M13/21(2006.01)D06M11/70(2006.01)D06M13/00(2006.01)D06M11/79(2006.01)D06M13/432(2006.01)D06L4/13(2017.01)D06M101/10(2006.01)权利要求书1页说明书4页(54)发明名称一种抗菌性阻燃蚕丝面料的制备方法(57)摘要本发明涉及一种抗菌性阻燃蚕丝面料的制备方法，属于纺织领域。本发明针对目前现有的蚕丝面料抗菌能力差，阻燃效果不佳，不耐用的问题，本发明首先通过提取金银花和穿心莲内天然的抗菌物质及脂类物质，得抗菌液，再通过以硅酸钠以阻燃基质，在溴乙酸环境下，通过氯化锌催化，与过氧化碳酰胺及磷酸反应，得复合阻燃剂，最后将其混合，辅以添加双氧水漂白，制备处理液，随后将蚕丝面料浸泡其中，通过蚕丝面料表面特有氨基酸活性基团，同时通过X射线照射激发，与复合阻燃剂及抗菌物质中的羟基、羧基类物质反应结合，从而制备得抗菌性阻燃蚕丝面料。本发明制得的蚕丝面料阻燃性好，耐用，抗菌能力强，材料环保。CN106498701ACN106498701A权利要求书1/1页1.一种抗菌性阻燃蚕丝面料的制备方法，其特征在于具体制备步骤为：（1）按质量比1:2，取金银花和穿心莲放入45℃烘箱中干燥2～3h，再放入粉碎机中进行粉碎，过50目筛，收集过筛颗粒，并与其质量1～2倍质量分数60％乙醇溶液放入容器中，随后将容器置于超声波震荡器中，设定频率为1.0～1.5MHz，震荡20～25min；（2）在上述震荡结束后，将容器置于水浴锅中，设定温度为70～75℃，保温3～4h，随后进行过滤，收集滤液，将滤液与其质量10～15％的活性炭混合均匀，在40～45℃，静置脱色20～30min后过滤，收集脱色液，并放入旋转蒸发器中，旋转蒸发去除乙醇，收集剩余液，得抗菌液，备用；（3）按重量份数计，取40～45份溴乙酸、30～35份1.8mol/L磷酸溶液、16～19份过氧化碳酰胺、11～13份硅酸钠及2～3份氯化锌，首先将溴乙酸、1.8mol/L磷酸溶液及硅酸钠放入带有搅拌器、温度计及回流装置的四口烧瓶中，使用氮气保护，并将四口烧瓶置于油浴锅中，设定温度为90～100℃，预热20～30min；（4）在上述预热结束后，将上述重量份数中的过氧化碳酰胺及氯化锌加入四口烧瓶中，以120r/min搅拌回流2～4h，随后自然冷却至室温，对四口烧瓶中的混合物进行过滤，收集滤液，得复合阻燃剂；（5）按重量份数计，取60～70份蒸馏水、30～35份上述复合阻燃剂、18～21份步骤（2）备用抗菌液及9～11份1.1mol/L双氧水，放入搅拌机中，以250r/min搅拌20～30min，得处理液，取表面杂质后的蚕丝面料按质量比1:3，浸泡于处理液中，保持处理液温度为50～60℃，使用频率为50～80PHz的X射线对其进行照射70～80min；（6）在上述照射结束后，将处理蚕丝面料取出，使用1.2mol/L乙醇溶液对其进行洗涤，洗涤至洗涤液中无杂质，再使用蒸馏水进行洗涤，洗涤至洗涤液中无乙醇残留，随后使用烘干机将洗涤后的处理蚕丝面料烘干，再拉平，即可得抗菌性阻燃蚕丝面料。2CN106498701A说明书1/4页一种抗菌性阻燃蚕丝面料的制备方法技术领域[0001]本发明涉及一种抗菌性阻燃蚕丝面料的制备方法，属于纺织领域。背景技术[0002]蚕丝面料是指原料是蚕丝所织造而成的面料。织造方法有针织和梭织两种，在我们的日常生活中，纺织面料广泛分布于各个领域，如衣服、窗帘、车饰面料等。有数据显示，由纺织品所引起的火灾数约占年度总火灾数的50％，而且大多纺织品都与人体有直接接触，纺织品的燃烧会对人体皮肤造成灼伤，现有的抗菌性蚕丝的制作方法有采用TiO2提高蚕丝织物的抗菌能力、经过中药液体浸泡后晾干、在蚕丝面料中加入抗菌剂，但是现有在蚕丝面料没有良好在抗菌能力，容易引起伤口感染，严重的甚至会危及生命，因此，研制安全抗菌的蚕丝类阻燃纺织品，对提高蚕丝产品的附加值及市场竞争力有很大的意义，现有的蚕丝面料要注意防火，距离火炉要远，通常水洗30次左右，面料的阻燃性能将显著下降，短时间的替换织物会增加消费者的成本，同时透气性不好，没有良好在抗菌能力，纤维容易吸湿，穿着不舒服。发明内容[0003]本发明所要解决的技术问题：针对
