一种含有石墨纤维的耐磨滤清器滤纸.pdf

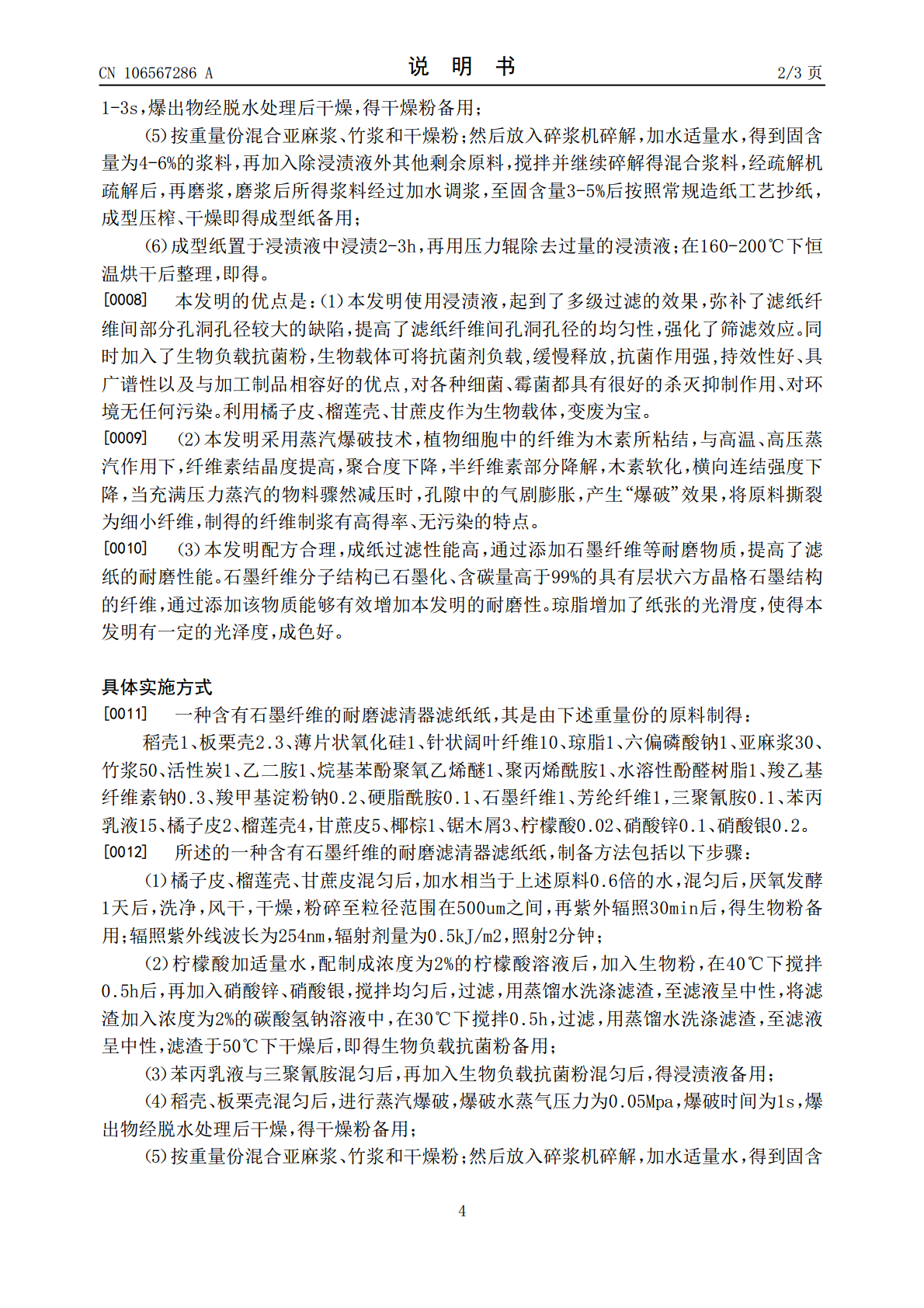

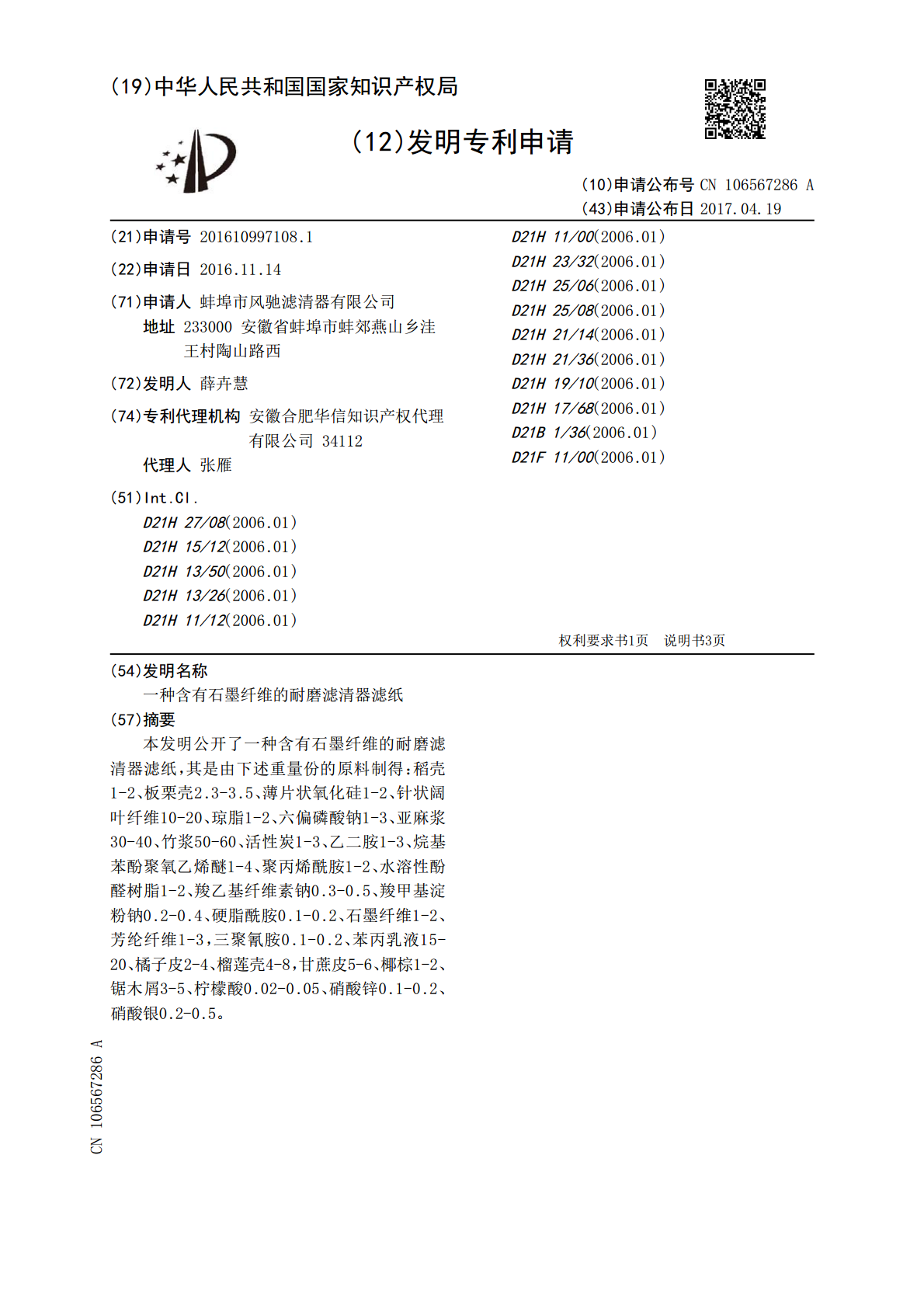

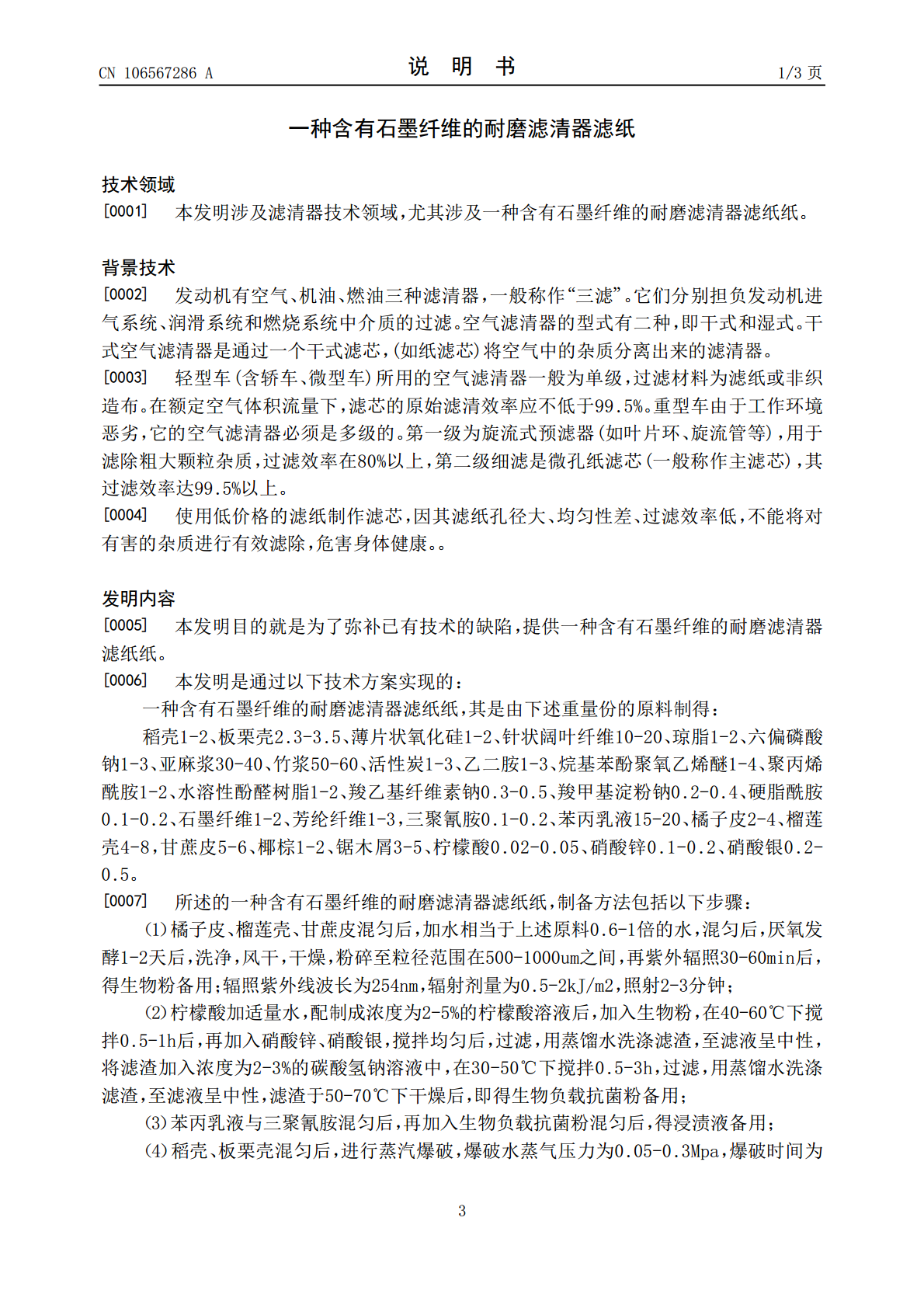

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106567286A(43)申请公布日2017.04.19(21)申请号201610997108.1D21H11/00(2006.01)(22)申请日2016.11.14D21H23/32(2006.01)D21H25/06(2006.01)(71)申请人蚌埠市风驰滤清器有限公司D21H25/08(2006.01)地址233000安徽省蚌埠市蚌郊燕山乡洼D21H21/14(2006.01)王村陶山路西D21H21/36(2006.01)(72)发明人薛卉慧D21H19/10(2006.01)(74)专利代理机构安徽合肥华信知识产权代理D21H17/68(2006.01)有限公司34112D21B1/36(2006.01)代理人张雁D21F11/00(2006.01)(51)Int.Cl.D21H27/08(2006.01)D21H15/12(2006.01)D21H13/50(2006.01)D21H13/26(2006.01)D21H11/12(2006.01)权利要求书1页说明书3页(54)发明名称一种含有石墨纤维的耐磨滤清器滤纸(57)摘要本发明公开了一种含有石墨纤维的耐磨滤清器滤纸，其是由下述重量份的原料制得：稻壳1-2、板栗壳2.3-3.5、薄片状氧化硅1-2、针状阔叶纤维10-20、琼脂1-2、六偏磷酸钠1-3、亚麻浆30-40、竹浆50-60、活性炭1-3、乙二胺1-3、烷基苯酚聚氧乙烯醚1-4、聚丙烯酰胺1-2、水溶性酚醛树脂1-2、羧乙基纤维素钠0.3-0.5、羧甲基淀粉钠0.2-0.4、硬脂酰胺0.1-0.2、石墨纤维1-2、芳纶纤维1-3，三聚氰胺0.1-0.2、苯丙乳液15-20、橘子皮2-4、榴莲壳4-8，甘蔗皮5-6、椰棕1-2、锯木屑3-5、柠檬酸0.02-0.05、硝酸锌0.1-0.2、硝酸银0.2-0.5。CN106567286ACN106567286A权利要求书1/1页1.一种含有石墨纤维的耐磨滤清器滤纸，其特征在于：其是由下述重量份的原料制得：稻壳1-2、板栗壳2.3-3.5、薄片状氧化硅1-2、针状阔叶纤维10-20、琼脂1-2、六偏磷酸钠1-3、亚麻浆30-40、竹浆50-60、活性炭1-3、乙二胺1-3、烷基苯酚聚氧乙烯醚1-4、聚丙烯酰胺1-2、水溶性酚醛树脂1-2、羧乙基纤维素钠0.3-0.5、羧甲基淀粉钠0.2-0.4、硬脂酰胺0.1-0.2、石墨纤维1-2、芳纶纤维1-3，三聚氰胺0.1-0.2、苯丙乳液15-20、橘子皮2-4、榴莲壳4-8，甘蔗皮5-6、椰棕1-2、锯木屑3-5、柠檬酸0.02-0.05、硝酸锌0.1-0.2、硝酸银0.2-0.5。2.根据权利要求1所述的一种含有石墨纤维的耐磨滤清器滤纸，其特征在于：制备方法包括以下步骤：（1）橘子皮、榴莲壳、甘蔗皮混匀后，加水相当于上述原料0.6-1倍的水，混匀后，厌氧发酵1-2天后，洗净，风干，干燥，粉碎至粒径范围在500-1000um之间，再紫外辐照30-60min后，得生物粉备用；辐照紫外线波长为254nm，辐射剂量为0.5-2kJ/m2，照射2-3分钟；（2）柠檬酸加适量水，配制成浓度为2-5%的柠檬酸溶液后，加入生物粉，在40-60℃下搅拌0.5-1h后，再加入硝酸锌、硝酸银，搅拌均匀后，过滤，用蒸馏水洗涤滤渣，至滤液呈中性，将滤渣加入浓度为2-3%的碳酸氢钠溶液中，在30-50℃下搅拌0.5-3h，过滤，用蒸馏水洗涤滤渣，至滤液呈中性，滤渣于50-70℃下干燥后，即得生物负载抗菌粉备用；（3）苯丙乳液与三聚氰胺混匀后，再加入生物负载抗菌粉混匀后，得浸渍液备用；（4）稻壳、板栗壳混匀后，进行蒸汽爆破，爆破水蒸气压力为0.05-0.3Mpa，爆破时间为1-3s，爆出物经脱水处理后干燥，得干燥粉备用；（5）按重量份混合亚麻浆、竹浆和干燥粉；然后放入碎浆机碎解，加水适量水，得到固含量为4-6%的浆料，再加入除浸渍液外其他剩余原料，搅拌并继续碎解得混合浆料，经疏解机疏解后，再磨浆，磨浆后所得浆料经过加水调浆，至固含量3-5%后按照常规造纸工艺抄纸，成型压榨、干燥即得成型纸备用；（6）成型纸置于浸渍液中浸渍2-3h，再用压力辊除去过量的浸渍液；在160-200℃下恒温烘干后整理，即得。2CN106567286A说明书1/3页一种含有石墨纤维的耐磨滤清器滤纸技术领域[0001]本发明涉及滤清器技术领域，尤其涉及一种含有石墨纤维的耐磨滤清器滤纸纸。背景技术[0002]发动机有空气、机油、燃油三种滤清器，一般称作“三滤”。它们分别担负发动机进气系统、润滑系统和燃烧系统中介质的过滤。空气滤清器的型式有二种，即干式和湿式。干式空气滤清器是通过一个干式滤芯
