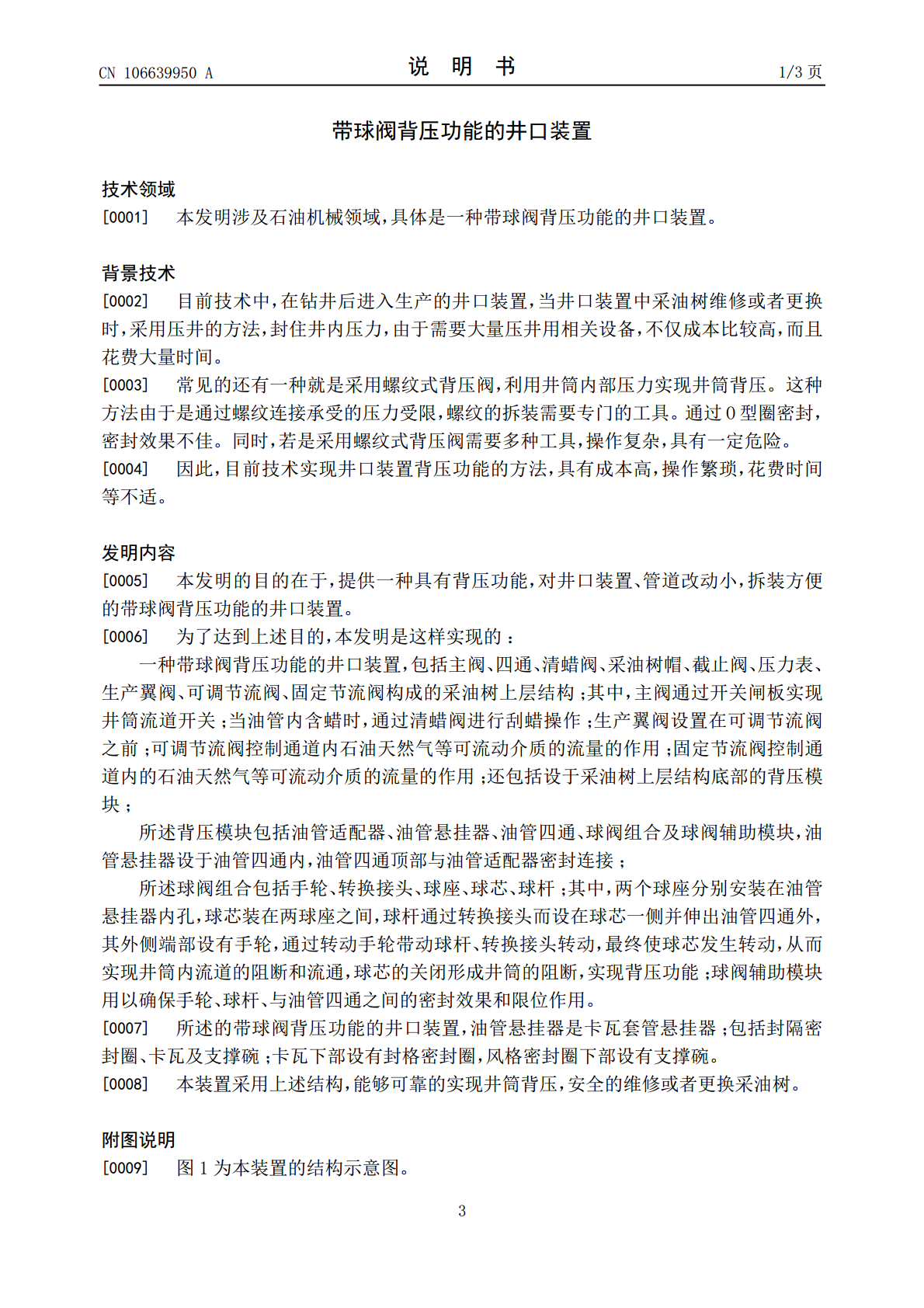

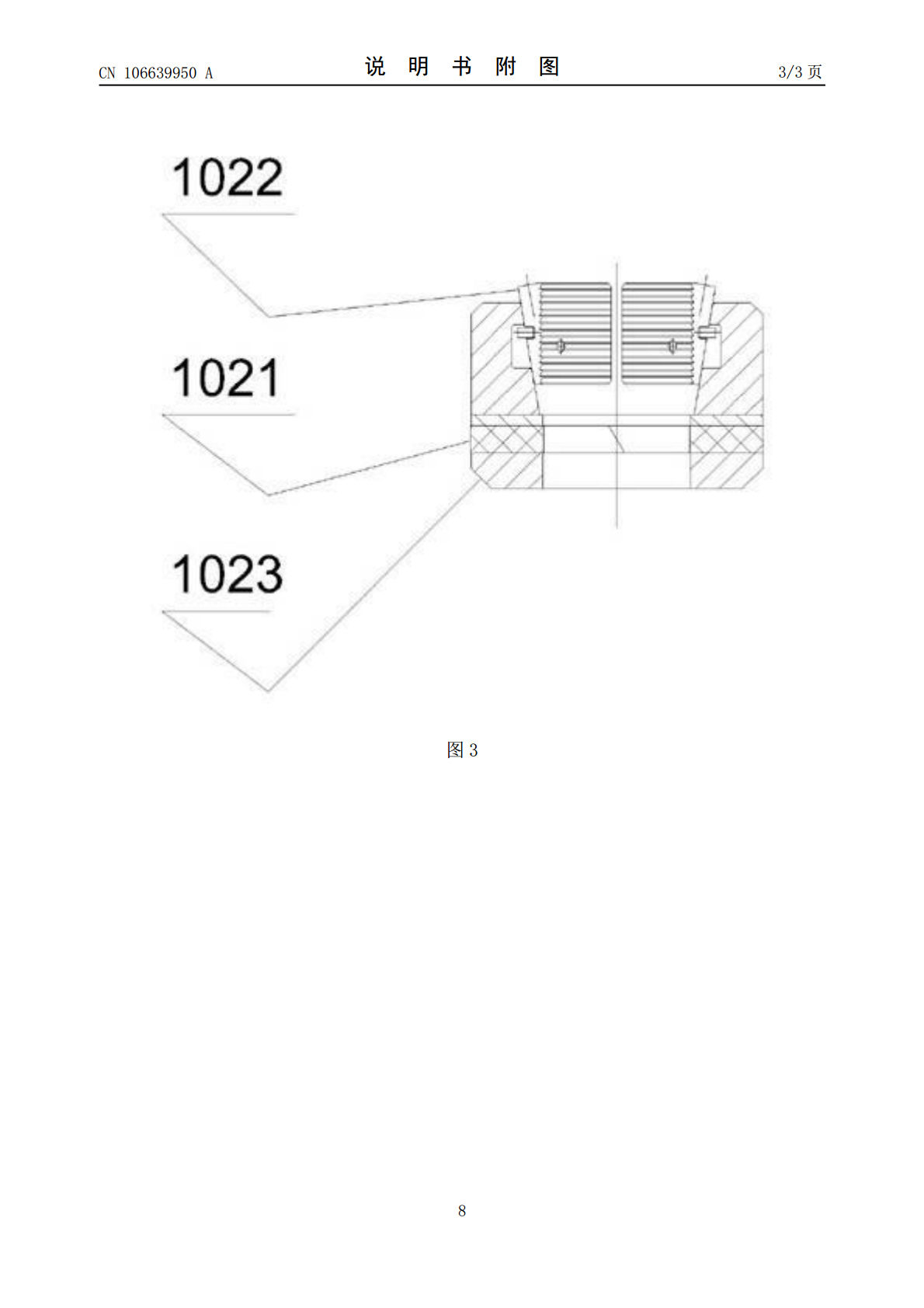

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106639950A(43)申请公布日2017.05.10(21)申请号201510718904.2(22)申请日2015.10.30(71)申请人上海新莲泵阀有限公司地址201722上海市青浦区莲盛太浦河经济城爱新路8号(72)发明人石国云朱卫刘丽佳(74)专利代理机构上海天协和诚知识产权代理事务所31216代理人张恒康(51)Int.Cl.E21B33/03(2006.01)E21B34/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称带球阀背压功能的井口装置(57)摘要本发明涉及石油机械领域，具体是包括采油树上层结构；其特征是：还包括设于采油树上层结构底部的背压模块；所述背压模块包括油管适配器、油管悬挂器、油管四通、球阀组合，油管悬挂器设于油管四通内，油管四通顶部与油管适配器密封连接；所述球阀组合包括手轮、转换接头、球座、球芯、球杆；其中，两个球座分别安装在油管悬挂器内孔，球芯装在两球座之间，球杆通过转换接头而设在球芯一侧并伸出油管四通外，其外侧端部设有手轮，通球阀辅助模块用以确保手轮、球杆、与油管四通之间的密封效果和限位作用。本装置采用上述结构，能够可靠的实现井筒背压，安全的维修或者更换采油树。CN106639950ACN106639950A权利要求书1/1页1.一种带球阀背压功能的井口装置，包括主阀、四通、清蜡阀、采油树帽、截止阀、压力表、生产翼阀、可调节流阀、固定节流阀构成的采油树上层结构；其中，主阀通过开关闸板实现井筒流道开关；当油管内含蜡时，通过清蜡阀进行刮蜡操作；生产翼阀设置在可调节流阀之前；可调节流阀控制通道内石油天然气等可流动介质的流量的作用；固定节流阀控制通道内的石油天然气等可流动介质的流量的作用；其特征是：还包括设于采油树上层结构底部的背压模块；所述背压模块包括油管适配器、油管悬挂器、油管四通、球阀组合及球阀辅助模块，油管悬挂器设于油管四通内，油管四通顶部与油管适配器密封连接；所述球阀组合包括手轮、转换接头、球座、球芯、球杆；其中，两个球座分别安装在油管悬挂器内孔，球芯装在两球座之间，球杆通过转换接头而设在球芯一侧并伸出油管四通外，其外侧端部设有手轮，通过转动手轮带动球杆、转换接头转动，最终使球芯发生转动，从而实现井筒内流道的阻断和流通，球芯的关闭形成井筒的阻断，实现背压功能；球阀辅助模块用以确保手轮、球杆、与油管四通之间的密封效果和限位作用。2.根据权利要求1所述的带球阀背压功能的井口装置，其特征是：油管悬挂器是卡瓦套管悬挂器；包括封隔密封圈、卡瓦及支撑碗；卡瓦下部设有封格密封圈，风格密封圈下部设有支撑碗。2CN106639950A说明书1/3页带球阀背压功能的井口装置技术领域[0001]本发明涉及石油机械领域，具体是一种带球阀背压功能的井口装置。背景技术[0002]目前技术中，在钻井后进入生产的井口装置，当井口装置中采油树维修或者更换时，采用压井的方法，封住井内压力，由于需要大量压井用相关设备，不仅成本比较高，而且花费大量时间。[0003]常见的还有一种就是采用螺纹式背压阀，利用井筒内部压力实现井筒背压。这种方法由于是通过螺纹连接承受的压力受限，螺纹的拆装需要专门的工具。通过O型圈密封，密封效果不佳。同时，若是采用螺纹式背压阀需要多种工具，操作复杂，具有一定危险。[0004]因此，目前技术实现井口装置背压功能的方法，具有成本高，操作繁琐，花费时间等不适。发明内容[0005]本发明的目的在于，提供一种具有背压功能，对井口装置、管道改动小，拆装方便的带球阀背压功能的井口装置。[0006]为了达到上述目的，本发明是这样实现的：一种带球阀背压功能的井口装置，包括主阀、四通、清蜡阀、采油树帽、截止阀、压力表、生产翼阀、可调节流阀、固定节流阀构成的采油树上层结构；其中，主阀通过开关闸板实现井筒流道开关；当油管内含蜡时，通过清蜡阀进行刮蜡操作；生产翼阀设置在可调节流阀之前；可调节流阀控制通道内石油天然气等可流动介质的流量的作用；固定节流阀控制通道内的石油天然气等可流动介质的流量的作用；还包括设于采油树上层结构底部的背压模块；所述背压模块包括油管适配器、油管悬挂器、油管四通、球阀组合及球阀辅助模块，油管悬挂器设于油管四通内，油管四通顶部与油管适配器密封连接；所述球阀组合包括手轮、转换接头、球座、球芯、球杆；其中，两个球座分别安装在油管悬挂器内孔，球芯装在两球座之间，球杆通过转换接头而设在球芯一侧并伸出油管四通外，其外侧端部设有手轮，通过转动手轮带动球杆、转换接头转动，最终使球芯发生转动，从而实现井筒内流道的阻断和流通，球芯的关闭形成井筒的阻断，实现背压功能；球阀辅助模块用以确保手轮、球杆、与油管四通之间的密封效果和
