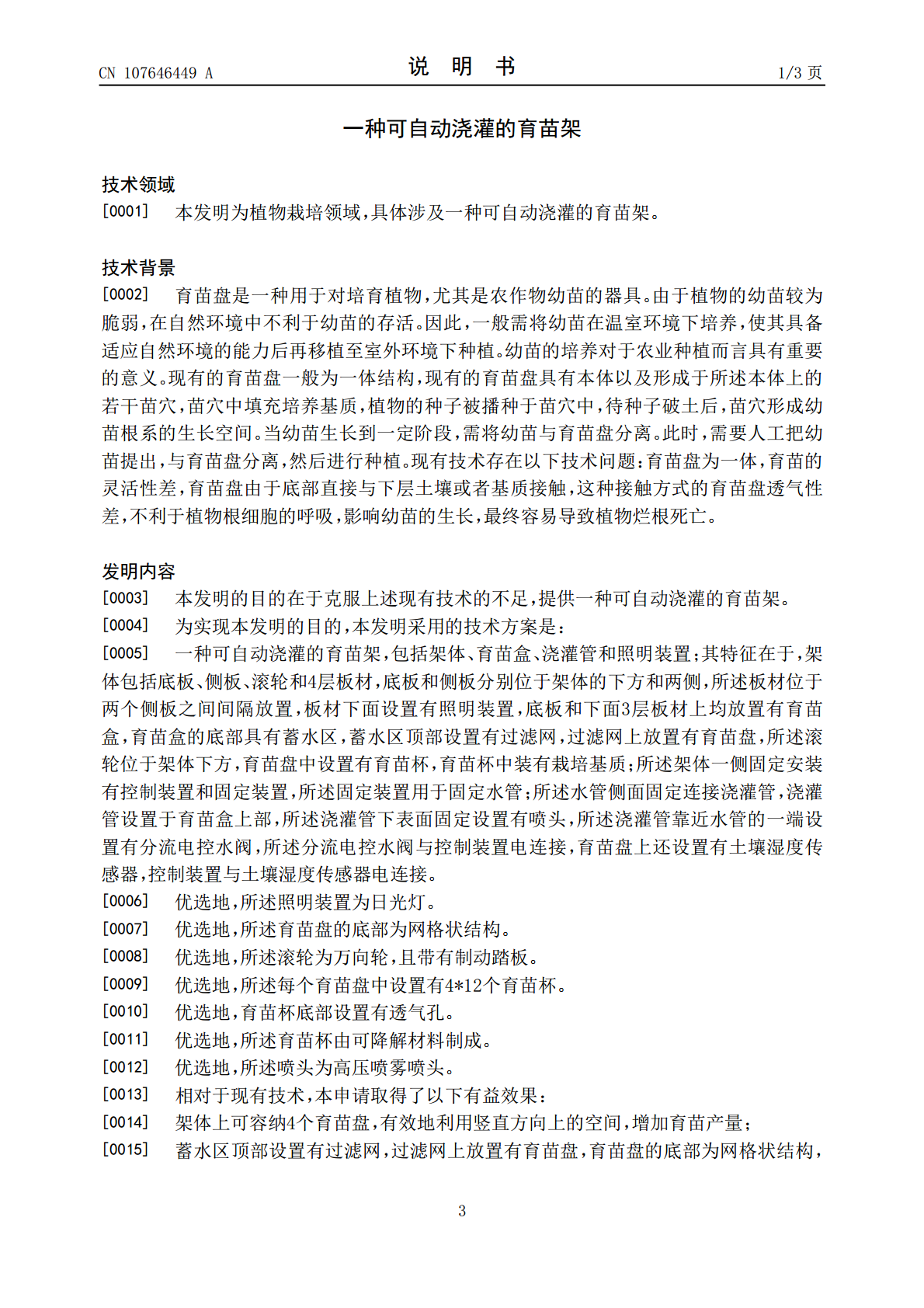

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107646449A(43)申请公布日2018.02.02(21)申请号201711006408.X(22)申请日2017.10.25(71)申请人窦玉莲地址212003江苏省镇江市京口区水陆寺巷10号4幢503室(72)发明人窦玉莲(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林刘妍妍(51)Int.Cl.A01G9/28(2018.01)A01G27/00(2006.01)A01G27/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种可自动浇灌的育苗架(57)摘要本发明为植物栽培领域，具体涉及一种可自动浇灌的育苗架，包括架体、育苗盒、浇灌管和照明装置；架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述板材位于两个侧板之间间隔放置，板材下面设置有照明装置，底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；所述架体一侧固定安装有控制装置和固定装置；所述水管侧面固定连接浇灌管，浇灌管设置于育苗盒上部，育苗盘上还设置有土壤湿度传感器，控制装置与土壤湿度传感器电连接。本发明具有结构合理、栽培效果好的优点。CN107646449ACN107646449A权利要求书1/1页1.一种可自动浇灌的育苗架，包括架体、育苗盒、浇灌管和照明装置；其特征在于，架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述板材位于两个侧板之间间隔放置，板材下面设置有照明装置，底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，所述滚轮位于架体下方，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；所述架体一侧固定安装有控制装置和固定装置，所述固定装置用于固定水管；所述水管侧面固定连接浇灌管，浇灌管设置于育苗盒上部，所述浇灌管下表面固定设置有喷头，所述浇灌管靠近水管的一端设置有分流电控水阀，所述分流电控水阀与控制装置电连接，育苗盘上还设置有土壤湿度传感器，控制装置与土壤湿度传感器电连接。2.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述照明装置为日光灯。3.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述育苗盘的底部为网格状结构。4.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述滚轮为万向轮，且带有制动踏板。5.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述每个育苗盘中设置有4*12个育苗杯。6.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，育苗杯底部设置有透气孔。7.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述育苗杯由可降解材料制成。8.根据权利要求1所述的可自动浇灌的育苗架，其特征在于，所述喷头为高压喷雾喷头。2CN107646449A说明书1/3页一种可自动浇灌的育苗架技术领域[0001]本发明为植物栽培领域，具体涉及一种可自动浇灌的育苗架。技术背景[0002]育苗盘是一种用于对培育植物，尤其是农作物幼苗的器具。由于植物的幼苗较为脆弱，在自然环境中不利于幼苗的存活。因此，一般需将幼苗在温室环境下培养，使其具备适应自然环境的能力后再移植至室外环境下种植。幼苗的培养对于农业种植而言具有重要的意义。现有的育苗盘一般为一体结构，现有的育苗盘具有本体以及形成于所述本体上的若干苗穴，苗穴中填充培养基质，植物的种子被播种于苗穴中，待种子破土后，苗穴形成幼苗根系的生长空间。当幼苗生长到一定阶段，需将幼苗与育苗盘分离。此时，需要人工把幼苗提出，与育苗盘分离，然后进行种植。现有技术存在以下技术问题：育苗盘为一体，育苗的灵活性差，育苗盘由于底部直接与下层土壤或者基质接触，这种接触方式的育苗盘透气性差，不利于植物根细胞的呼吸，影响幼苗的生长，最终容易导致植物烂根死亡。发明内容[0003]本发明的目的在于克服上述现有技术的不足，提供一种可自动浇灌的育苗架。[0004]为实现本发明的目的，本发明采用的技术方案是：[0005]一种可自动浇灌的育苗架，包括架体、育苗盒、浇灌管和照明装置；其特征在于，架体包括底板、侧板、滚轮和4层板材，底板和侧板分别位于架体的下方和两侧，所述板材位于两个侧板之间间隔放置，板材下面设置有照明装置，底板和下面3层板材上均放置有育苗盒，育苗盒的底部具有蓄水区，蓄水区顶部设置有过滤网，过滤网上放置有育苗盘，所述滚轮位于架体下方，育苗盘中设置有育苗杯，育苗杯中装有栽培基质；所述架体一侧固定安装有控制装置和固定装置，所述固定装置用于固定水管；所述水管侧面固定连接浇灌管，浇灌管设置于育苗盒上部，所
