一种可自动开关的窗帘.pdf

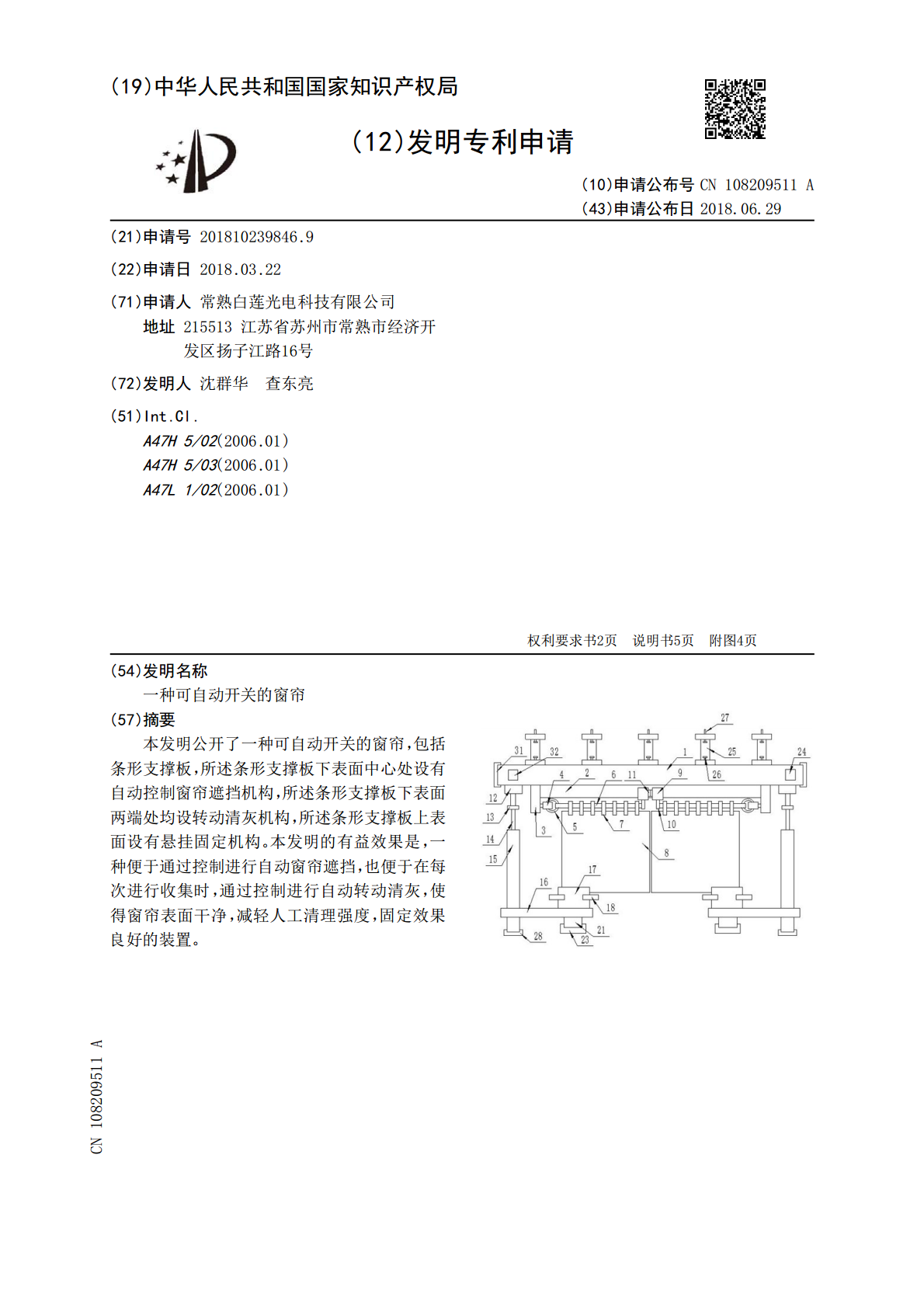

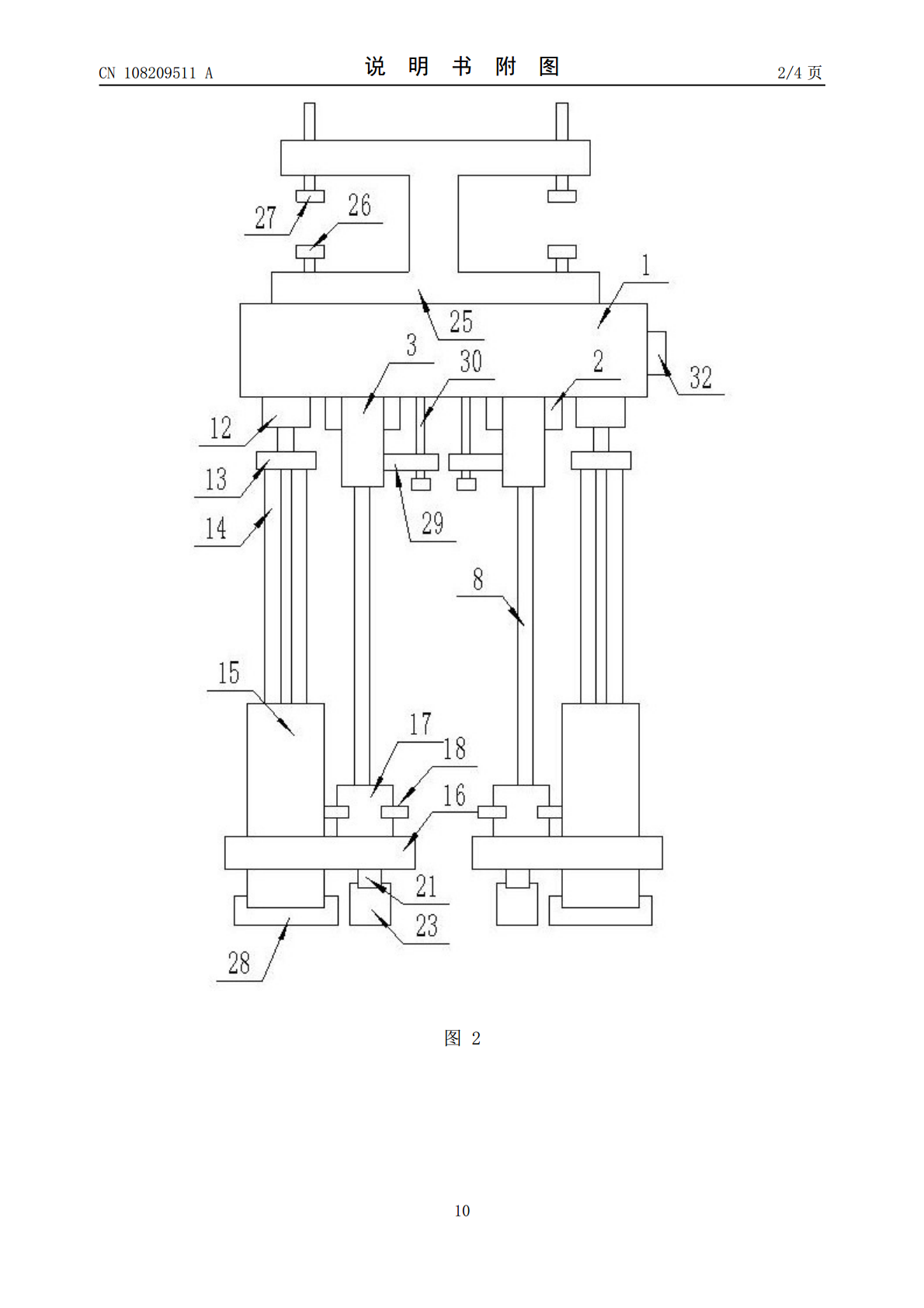

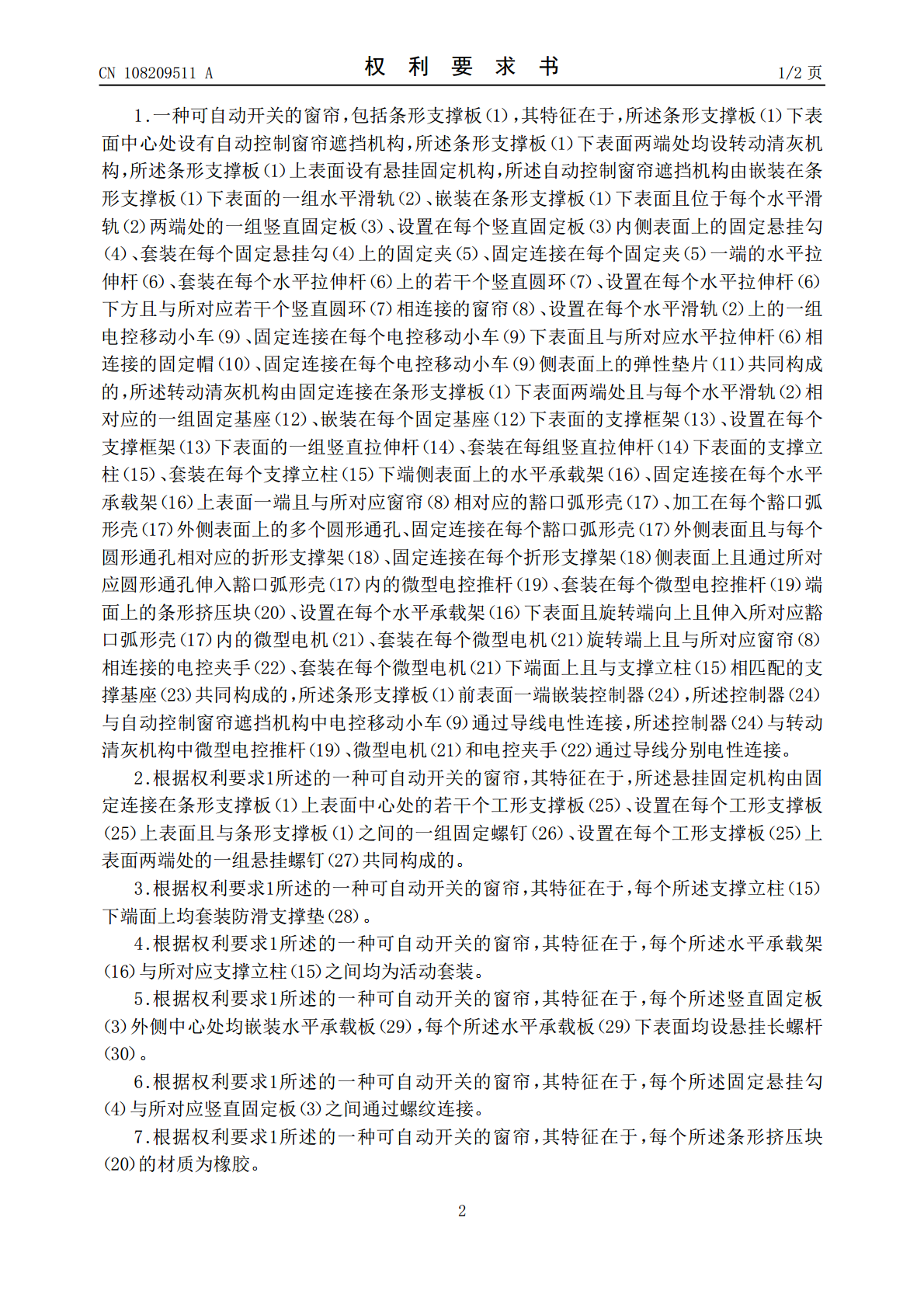

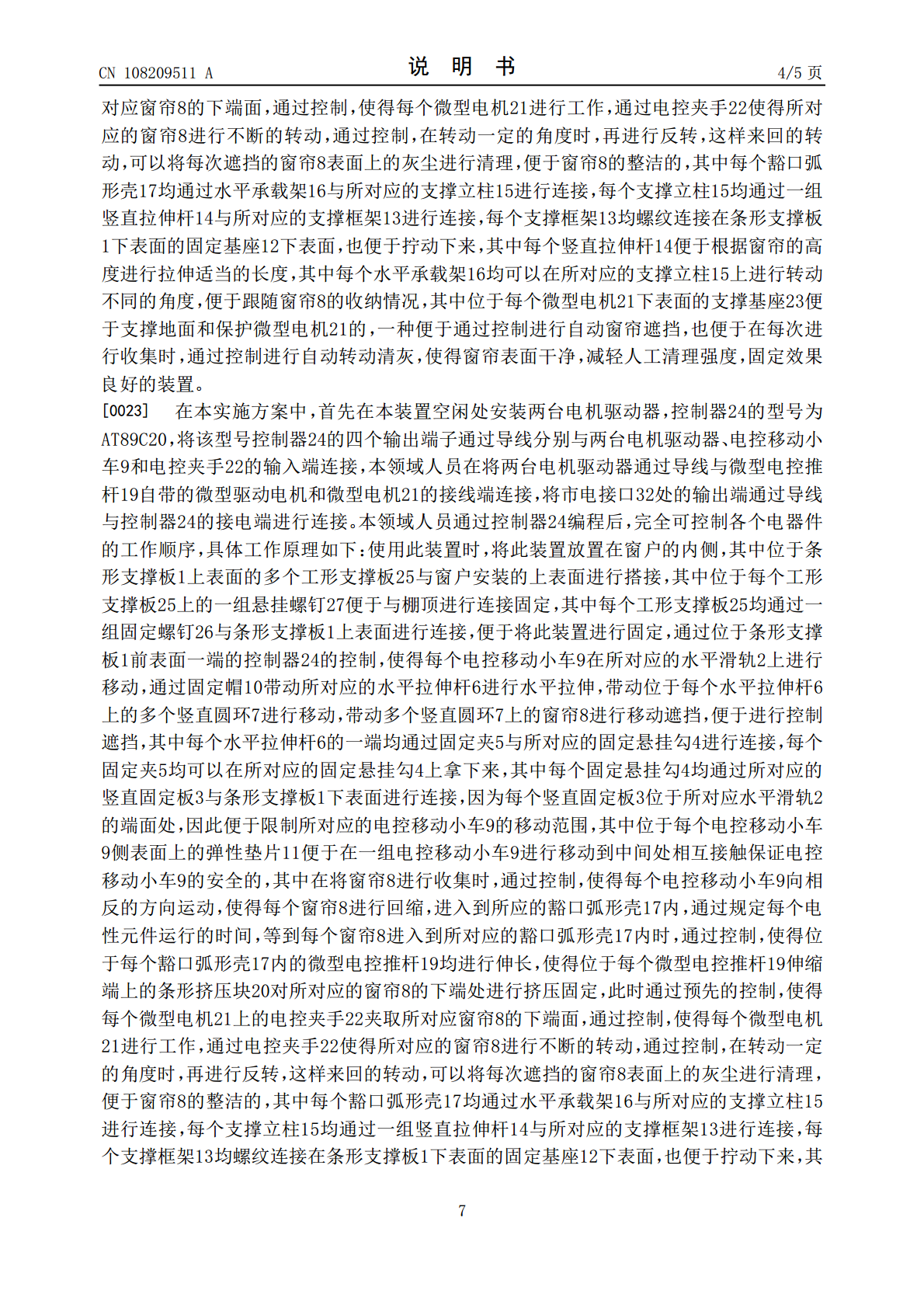

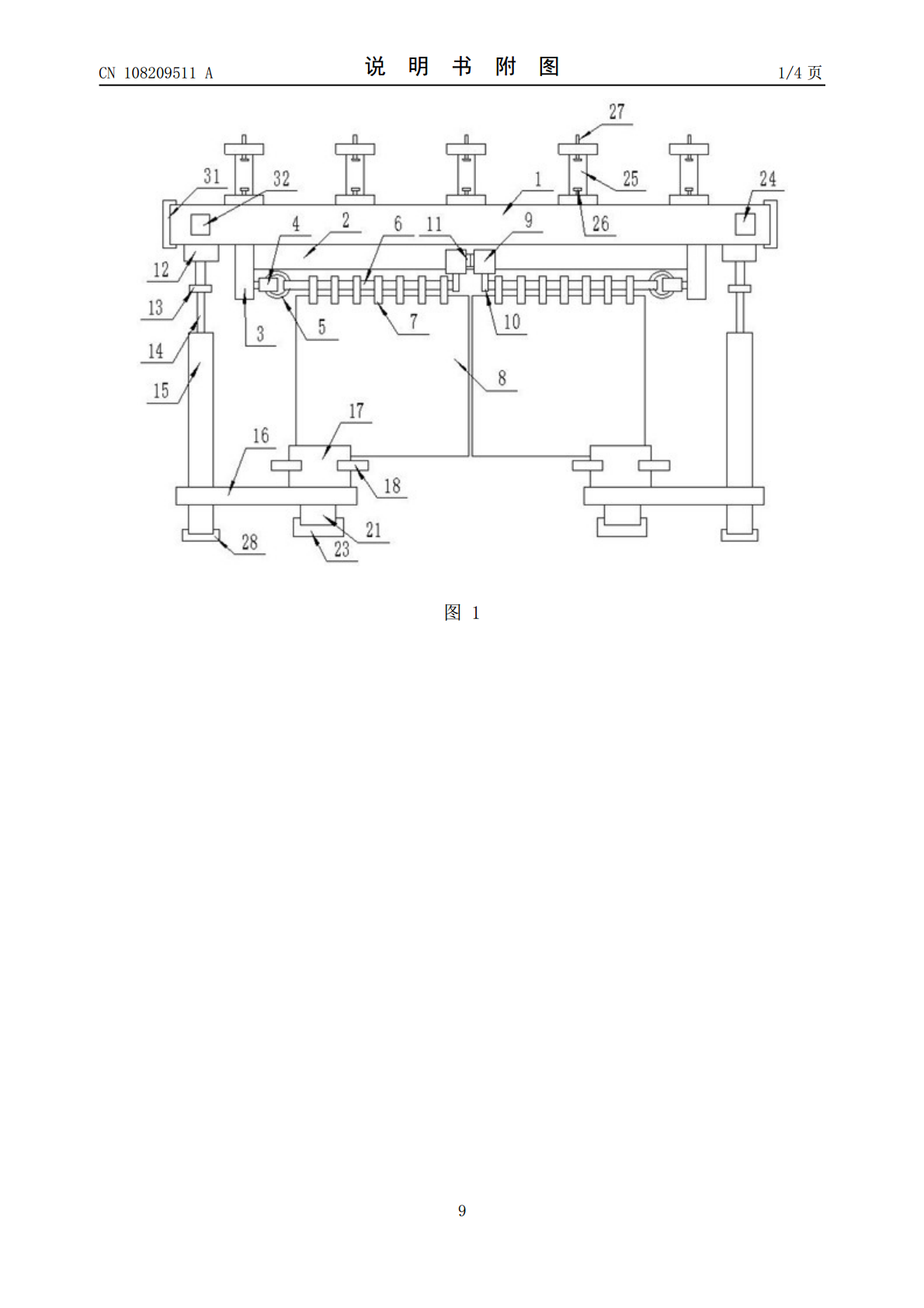

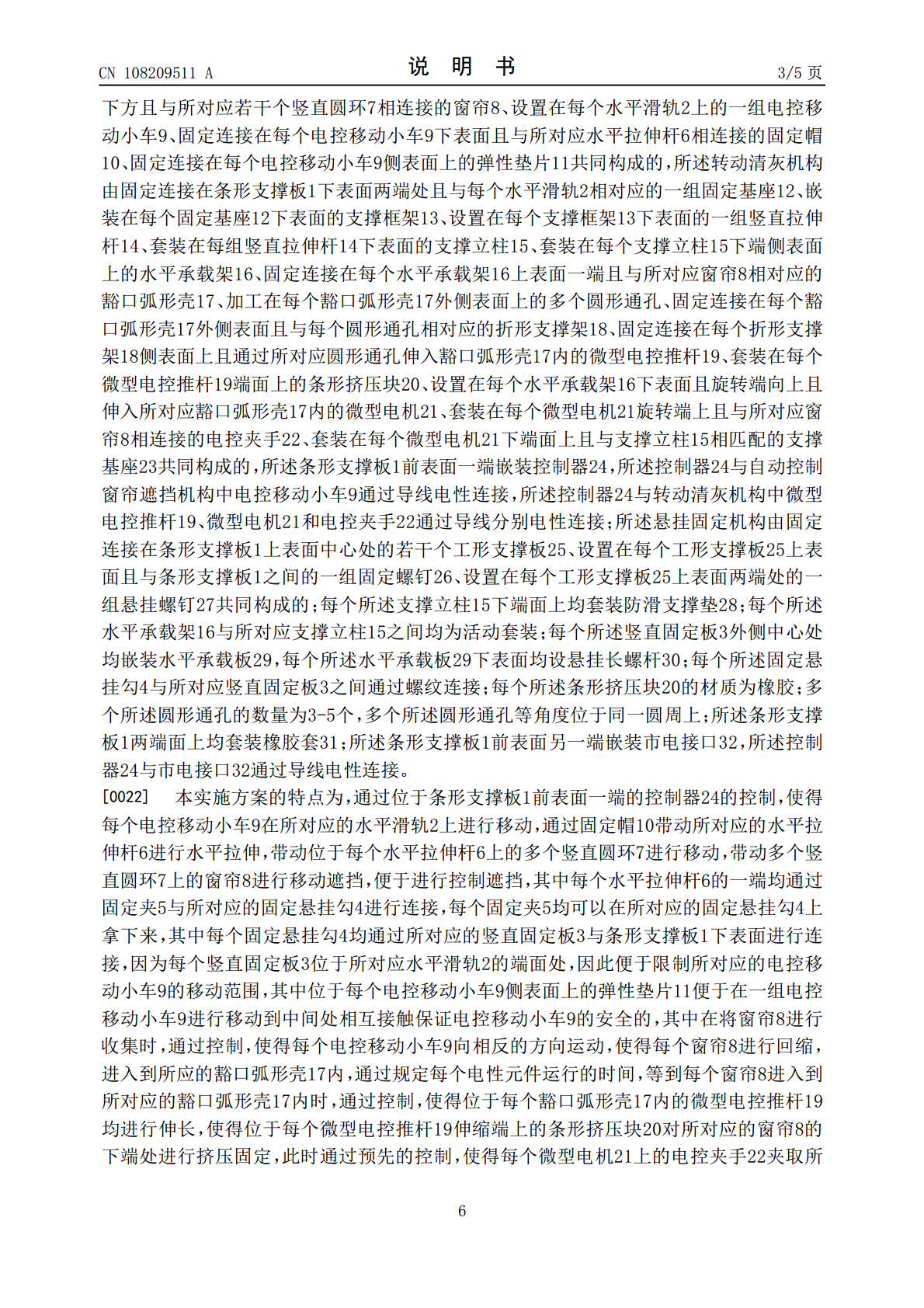

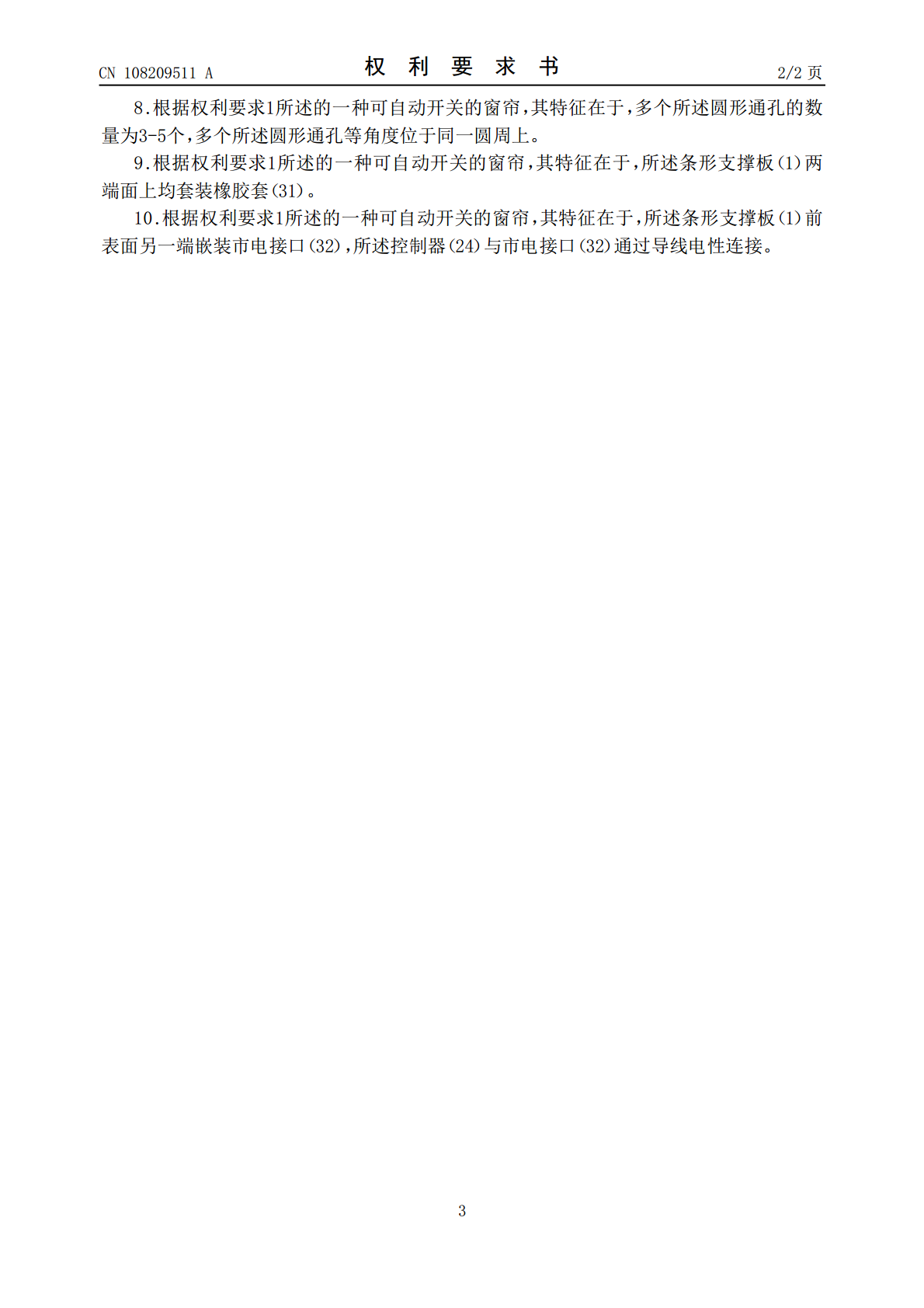

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108209511A(43)申请公布日2018.06.29(21)申请号201810239846.9(22)申请日2018.03.22(71)申请人常熟白莲光电科技有限公司地址215513江苏省苏州市常熟市经济开发区扬子江路16号(72)发明人沈群华查东亮(51)Int.Cl.A47H5/02(2006.01)A47H5/03(2006.01)A47L1/02(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种可自动开关的窗帘(57)摘要本发明公开了一种可自动开关的窗帘，包括条形支撑板，所述条形支撑板下表面中心处设有自动控制窗帘遮挡机构，所述条形支撑板下表面两端处均设转动清灰机构，所述条形支撑板上表面设有悬挂固定机构。本发明的有益效果是，一种便于通过控制进行自动窗帘遮挡，也便于在每次进行收集时，通过控制进行自动转动清灰，使得窗帘表面干净，减轻人工清理强度，固定效果良好的装置。CN108209511ACN108209511A权利要求书1/2页1.一种可自动开关的窗帘，包括条形支撑板（1），其特征在于，所述条形支撑板（1）下表面中心处设有自动控制窗帘遮挡机构，所述条形支撑板（1）下表面两端处均设转动清灰机构，所述条形支撑板（1）上表面设有悬挂固定机构，所述自动控制窗帘遮挡机构由嵌装在条形支撑板（1）下表面的一组水平滑轨（2）、嵌装在条形支撑板（1）下表面且位于每个水平滑轨（2）两端处的一组竖直固定板（3）、设置在每个竖直固定板（3）内侧表面上的固定悬挂勾（4）、套装在每个固定悬挂勾（4）上的固定夹（5）、固定连接在每个固定夹（5）一端的水平拉伸杆（6）、套装在每个水平拉伸杆（6）上的若干个竖直圆环（7）、设置在每个水平拉伸杆（6）下方且与所对应若干个竖直圆环（7）相连接的窗帘（8）、设置在每个水平滑轨（2）上的一组电控移动小车（9）、固定连接在每个电控移动小车（9）下表面且与所对应水平拉伸杆（6）相连接的固定帽（10）、固定连接在每个电控移动小车（9）侧表面上的弹性垫片（11）共同构成的，所述转动清灰机构由固定连接在条形支撑板（1）下表面两端处且与每个水平滑轨（2）相对应的一组固定基座（12）、嵌装在每个固定基座（12）下表面的支撑框架（13）、设置在每个支撑框架（13）下表面的一组竖直拉伸杆（14）、套装在每组竖直拉伸杆（14）下表面的支撑立柱（15）、套装在每个支撑立柱（15）下端侧表面上的水平承载架（16）、固定连接在每个水平承载架（16）上表面一端且与所对应窗帘（8）相对应的豁口弧形壳（17）、加工在每个豁口弧形壳（17）外侧表面上的多个圆形通孔、固定连接在每个豁口弧形壳（17）外侧表面且与每个圆形通孔相对应的折形支撑架（18）、固定连接在每个折形支撑架（18）侧表面上且通过所对应圆形通孔伸入豁口弧形壳（17）内的微型电控推杆（19）、套装在每个微型电控推杆（19）端面上的条形挤压块（20）、设置在每个水平承载架（16）下表面且旋转端向上且伸入所对应豁口弧形壳（17）内的微型电机（21）、套装在每个微型电机（21）旋转端上且与所对应窗帘（8）相连接的电控夹手（22）、套装在每个微型电机（21）下端面上且与支撑立柱（15）相匹配的支撑基座（23）共同构成的，所述条形支撑板（1）前表面一端嵌装控制器（24），所述控制器（24）与自动控制窗帘遮挡机构中电控移动小车（9）通过导线电性连接，所述控制器（24）与转动清灰机构中微型电控推杆（19）、微型电机（21）和电控夹手（22）通过导线分别电性连接。2.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，所述悬挂固定机构由固定连接在条形支撑板（1）上表面中心处的若干个工形支撑板（25）、设置在每个工形支撑板（25）上表面且与条形支撑板（1)之间的一组固定螺钉（26）、设置在每个工形支撑板（25）上表面两端处的一组悬挂螺钉（27）共同构成的。3.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，每个所述支撑立柱（15）下端面上均套装防滑支撑垫（28）。4.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，每个所述水平承载架（16）与所对应支撑立柱（15）之间均为活动套装。5.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，每个所述竖直固定板（3）外侧中心处均嵌装水平承载板（29），每个所述水平承载板（29）下表面均设悬挂长螺杆（30）。6.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，每个所述固定悬挂勾（4）与所对应竖直固定板（3）之间通过螺纹连接。7.根据权利要求1所述的一种可自动开关的窗帘，其特征在于，每个所述条形挤压块（20）的材质为橡胶。2CN1082095
