一种适用于莲子的打粉装置.pdf

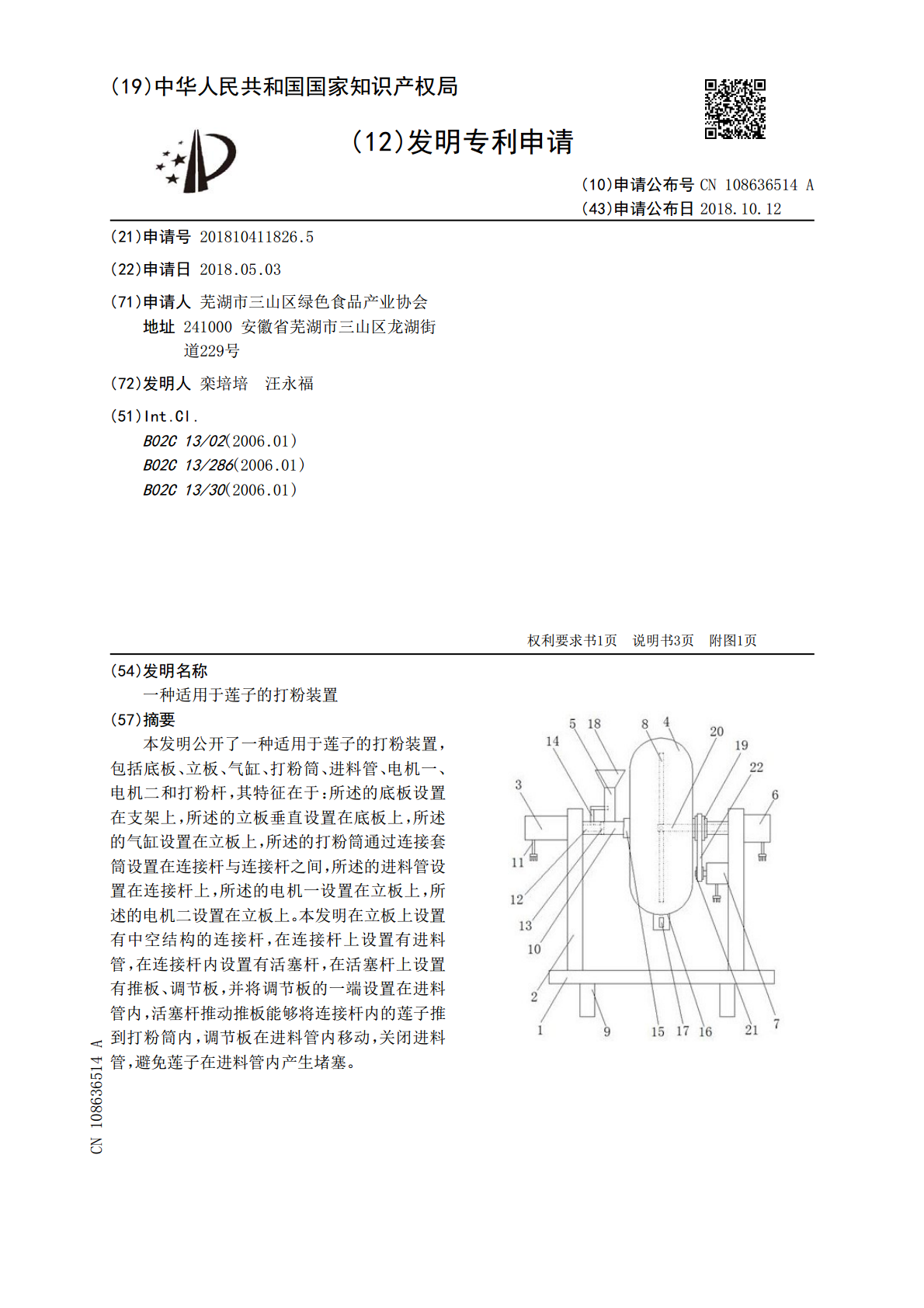

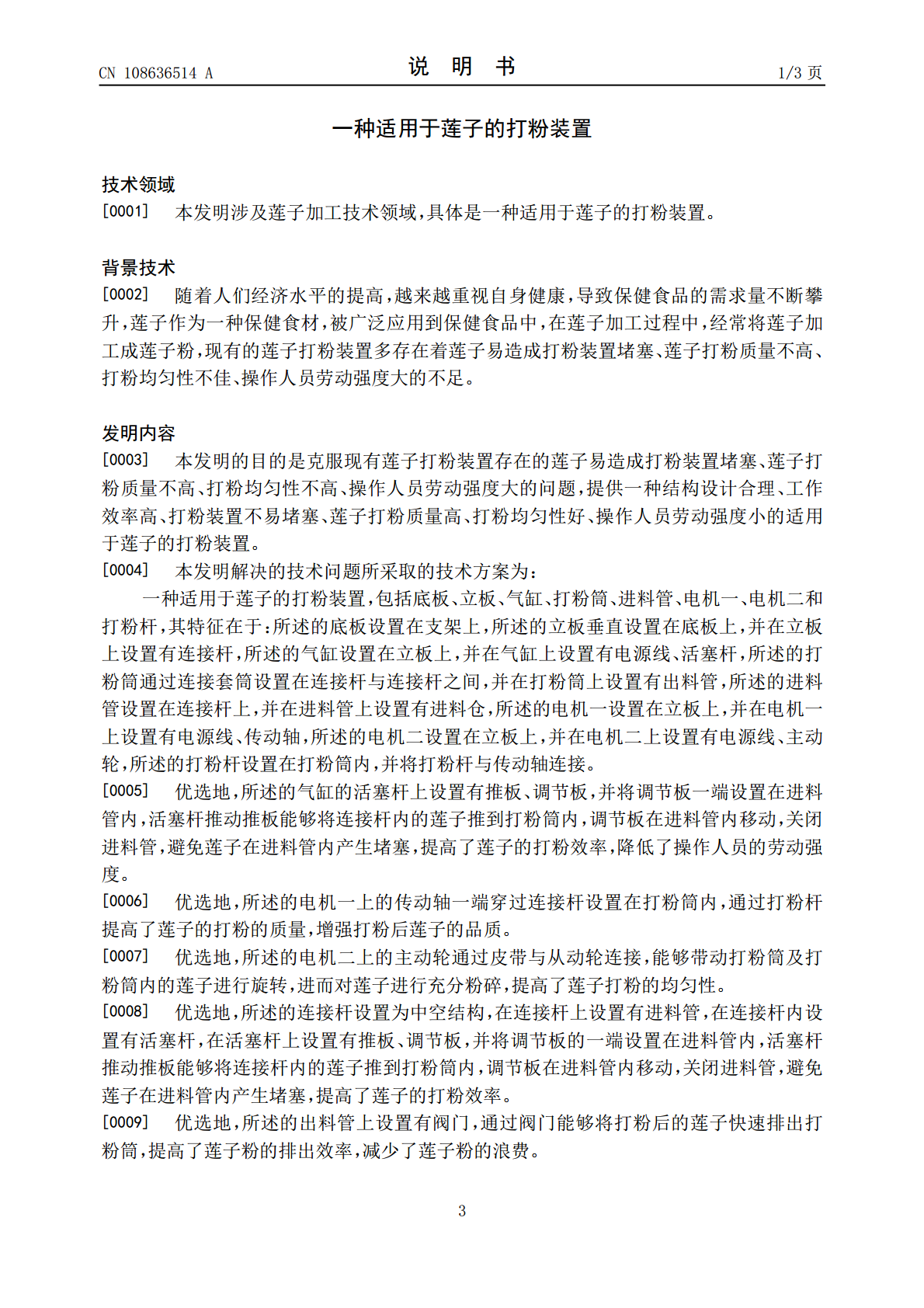

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108636514A(43)申请公布日2018.10.12(21)申请号201810411826.5(22)申请日2018.05.03(71)申请人芜湖市三山区绿色食品产业协会地址241000安徽省芜湖市三山区龙湖街道229号(72)发明人栾培培汪永福(51)Int.Cl.B02C13/02(2006.01)B02C13/286(2006.01)B02C13/30(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种适用于莲子的打粉装置(57)摘要本发明公开了一种适用于莲子的打粉装置，包括底板、立板、气缸、打粉筒、进料管、电机一、电机二和打粉杆，其特征在于：所述的底板设置在支架上，所述的立板垂直设置在底板上，所述的气缸设置在立板上，所述的打粉筒通过连接套筒设置在连接杆与连接杆之间，所述的进料管设置在连接杆上，所述的电机一设置在立板上，所述的电机二设置在立板上。本发明在立板上设置有中空结构的连接杆，在连接杆上设置有进料管，在连接杆内设置有活塞杆，在活塞杆上设置有推板、调节板，并将调节板的一端设置在进料管内，活塞杆推动推板能够将连接杆内的莲子推到打粉筒内，调节板在进料管内移动，关闭进料管，避免莲子在进料管内产生堵塞。CN108636514ACN108636514A权利要求书1/1页1.一种适用于莲子的打粉装置，包括底板、立板、气缸、打粉筒、进料管、电机一、电机二和打粉杆，其特征在于：所述的底板设置在支架上，所述的立板垂直设置在底板上，并在立板上设置有连接杆，所述的气缸设置在立板上，并在气缸上设置有电源线、活塞杆，所述的打粉筒通过连接套筒设置在连接杆与连接杆之间，并在打粉筒上设置有出料管，所述的进料管设置在连接杆上，并在进料管上设置有进料仓，所述的电机一设置在立板上，并在电机一上设置有电源线、传动轴，所述的电机二设置在立板上，并在电机二上设置有电源线、主动轮，所述的打粉杆设置在打粉筒内，并将打粉杆与传动轴连接。2.根据权利要求1所述的适用于莲子的打粉装置，其特征在于：所述的气缸的活塞杆上设置有推板、调节板，并将调节板一端设置在进料管内。3.根据权利要求1所述的适用于莲子的打粉装置，其特征在于：所述的电机一上的传动轴一端穿过连接杆设置在打粉筒内。4.根据权利要求1所述的适用于莲子的打粉装置，其特征在于：所述的电机二上的主动轮通过皮带与从动轮连接。5.根据权利要求1所述的适用于莲子的打粉装置，其特征在于：所述的连接杆设置为中空结构。6.根据权利要求1所述的适用于莲子的打粉装置，其特征在于：所述的出料管上设置有阀门。2CN108636514A说明书1/3页一种适用于莲子的打粉装置技术领域[0001]本发明涉及莲子加工技术领域，具体是一种适用于莲子的打粉装置。背景技术[0002]随着人们经济水平的提高，越来越重视自身健康，导致保健食品的需求量不断攀升，莲子作为一种保健食材，被广泛应用到保健食品中，在莲子加工过程中，经常将莲子加工成莲子粉，现有的莲子打粉装置多存在着莲子易造成打粉装置堵塞、莲子打粉质量不高、打粉均匀性不佳、操作人员劳动强度大的不足。发明内容[0003]本发明的目的是克服现有莲子打粉装置存在的莲子易造成打粉装置堵塞、莲子打粉质量不高、打粉均匀性不高、操作人员劳动强度大的问题，提供一种结构设计合理、工作效率高、打粉装置不易堵塞、莲子打粉质量高、打粉均匀性好、操作人员劳动强度小的适用于莲子的打粉装置。[0004]本发明解决的技术问题所采取的技术方案为：一种适用于莲子的打粉装置，包括底板、立板、气缸、打粉筒、进料管、电机一、电机二和打粉杆，其特征在于：所述的底板设置在支架上，所述的立板垂直设置在底板上，并在立板上设置有连接杆，所述的气缸设置在立板上，并在气缸上设置有电源线、活塞杆，所述的打粉筒通过连接套筒设置在连接杆与连接杆之间，并在打粉筒上设置有出料管，所述的进料管设置在连接杆上，并在进料管上设置有进料仓，所述的电机一设置在立板上，并在电机一上设置有电源线、传动轴，所述的电机二设置在立板上，并在电机二上设置有电源线、主动轮，所述的打粉杆设置在打粉筒内，并将打粉杆与传动轴连接。[0005]优选地，所述的气缸的活塞杆上设置有推板、调节板，并将调节板一端设置在进料管内，活塞杆推动推板能够将连接杆内的莲子推到打粉筒内，调节板在进料管内移动，关闭进料管，避免莲子在进料管内产生堵塞，提高了莲子的打粉效率，降低了操作人员的劳动强度。[0006]优选地，所述的电机一上的传动轴一端穿过连接杆设置在打粉筒内，通过打粉杆提高了莲子的打粉的质量，增强打粉后莲子的品质。[0007]优选地，所述的电机二上的主动轮通过皮带与从动轮连接，能够带动打粉筒及打粉筒内的莲子进行
