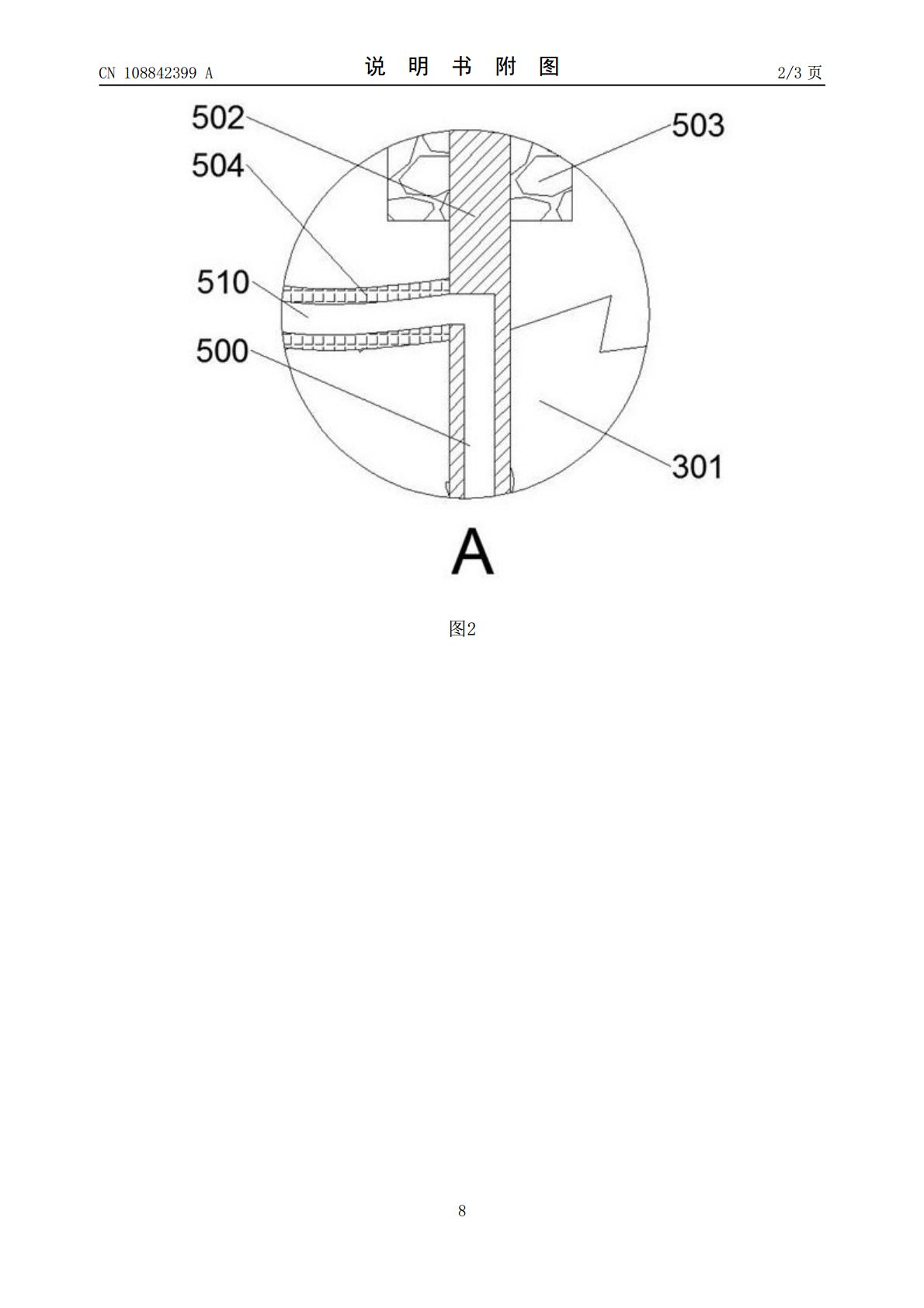

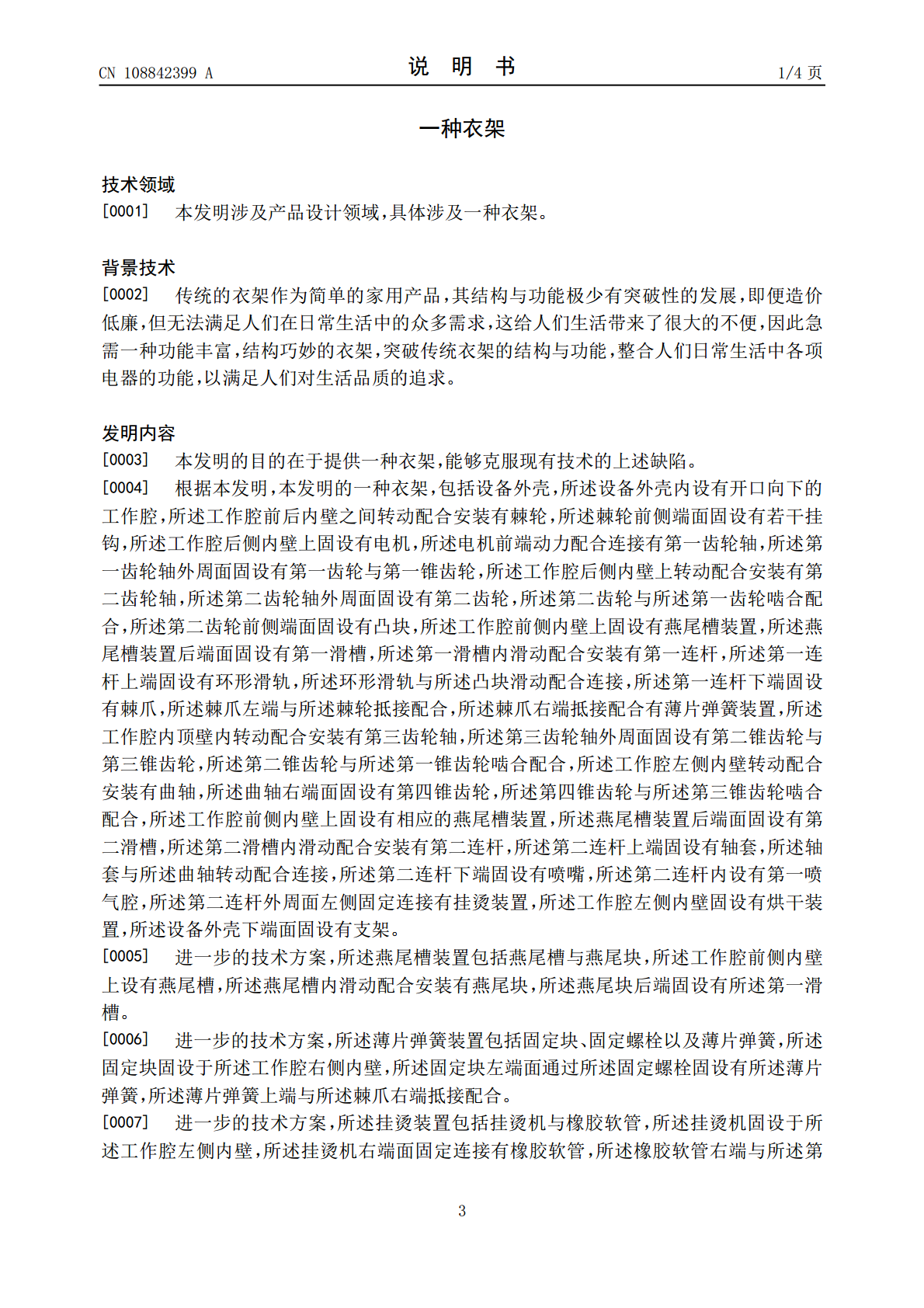

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108842399A(43)申请公布日2018.11.20(21)申请号201810732421.1(22)申请日2018.07.05(71)申请人王爱莲地址300131天津市红桥区竹山路113号(72)发明人王爱莲(51)Int.Cl.D06F58/00(2006.01)D06F58/10(2006.01)D06F58/26(2006.01)D06F73/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种衣架(57)摘要本发明公开了一种衣架，包括设备外壳，所述设备外壳内设有开口向下的工作腔，所述工作腔前后内壁之间转动配合安装有棘轮，所述棘轮前侧端面固设有若干挂钩，所述工作腔后侧内壁上固设有电机，所述电机前端动力配合连接有第一齿轮轴，所述第一齿轮轴外周面固设有第一齿轮与第一锥齿轮，所述工作腔后侧内壁上转动配合安装有第二齿轮轴，所述第二齿轮轴外周面固设有第二齿轮，所述第二齿轮与所述第一齿轮啮合配合，所述第二齿轮前侧端面固设有凸块，所述工作腔前侧内壁上固设有燕尾槽装置，所述燕尾槽装置后端面固设有第一滑槽，所述第一滑槽内滑动配合安装有第一连杆，所述第一连杆上端固设有环形滑轨。CN108842399ACN108842399A权利要求书1/1页1.一种衣架，其特征在于：包括设备外壳，所述设备外壳内设有开口向下的工作腔，所述工作腔前后内壁之间转动配合安装有棘轮，所述棘轮前侧端面固设有若干挂钩，所述工作腔后侧内壁上固设有电机，所述电机前端动力配合连接有第一齿轮轴，所述第一齿轮轴外周面固设有第一齿轮与第一锥齿轮，所述工作腔后侧内壁上转动配合安装有第二齿轮轴，所述第二齿轮轴外周面固设有第二齿轮，所述第二齿轮与所述第一齿轮啮合配合，所述第二齿轮前侧端面固设有凸块，所述工作腔前侧内壁上固设有燕尾槽装置，所述燕尾槽装置后端面固设有第一滑槽，所述第一滑槽内滑动配合安装有第一连杆，所述第一连杆上端固设有环形滑轨，所述环形滑轨与所述凸块滑动配合连接，所述第一连杆下端固设有棘爪，所述棘爪左端与所述棘轮抵接配合，所述棘爪右端抵接配合有薄片弹簧装置，所述工作腔内顶壁内转动配合安装有第三齿轮轴，所述第三齿轮轴外周面固设有第二锥齿轮与第三锥齿轮，所述第二锥齿轮与所述第一锥齿轮啮合配合，所述工作腔左侧内壁转动配合安装有曲轴，所述曲轴右端面固设有第四锥齿轮，所述第四锥齿轮与所述第三锥齿轮啮合配合，所述工作腔前侧内壁上固设有相应的燕尾槽装置，所述燕尾槽装置后端面固设有第二滑槽，所述第二滑槽内滑动配合安装有第二连杆，所述第二连杆上端固设有轴套，所述轴套与所述曲轴转动配合连接，所述第二连杆下端固设有喷嘴，所述第二连杆内设有第一喷气腔，所述第二连杆外周面左侧固定连接有挂烫装置，所述工作腔左侧内壁固设有烘干装置，所述设备外壳下端面固设有支架。2.如权利要求1所述的一种衣架，其特征在于：所述燕尾槽装置包括燕尾槽与燕尾块，所述工作腔前侧内壁上设有燕尾槽，所述燕尾槽内滑动配合安装有燕尾块，所述燕尾块后端固设有所述第一滑槽。3.如权利要求1所述的一种衣架，其特征在于：所述薄片弹簧装置包括固定块、固定螺栓以及薄片弹簧，所述固定块固设于所述工作腔右侧内壁，所述固定块左端面通过所述固定螺栓固设有所述薄片弹簧，所述薄片弹簧上端与所述棘爪右端抵接配合。4.如权利要求1所述的一种衣架，其特征在于：所述挂烫装置包括挂烫机与橡胶软管，所述挂烫机固设于所述工作腔左侧内壁，所述挂烫机右端面固定连接有橡胶软管，所述橡胶软管右端与所述第二连杆外周面左侧固定连接，所述橡胶软管内设有与所述第一喷气腔连通的第二喷气腔。5.如权利要求1所述的一种衣架，其特征在于：所述烘干装置包括太阳能电池板与烘干机，所述太阳能电池板固设于所述设备外壳左侧表面，所述烘干机固设于所述工作腔左侧内壁，所述烘干机与所述太阳能电池板电性连接。2CN108842399A说明书1/4页一种衣架技术领域[0001]本发明涉及产品设计领域，具体涉及一种衣架。背景技术[0002]传统的衣架作为简单的家用产品，其结构与功能极少有突破性的发展，即便造价低廉，但无法满足人们在日常生活中的众多需求，这给人们生活带来了很大的不便，因此急需一种功能丰富，结构巧妙的衣架，突破传统衣架的结构与功能，整合人们日常生活中各项电器的功能，以满足人们对生活品质的追求。发明内容[0003]本发明的目的在于提供一种衣架，能够克服现有技术的上述缺陷。[0004]根据本发明，本发明的一种衣架，包括设备外壳，所述设备外壳内设有开口向下的工作腔，所述工作腔前后内壁之间转动配合安装有棘轮，所述棘轮前侧端面固设有若干挂钩，所述工作腔后侧内壁上固设有电机，所述电机前端动力配合连接有第一齿轮轴，所
