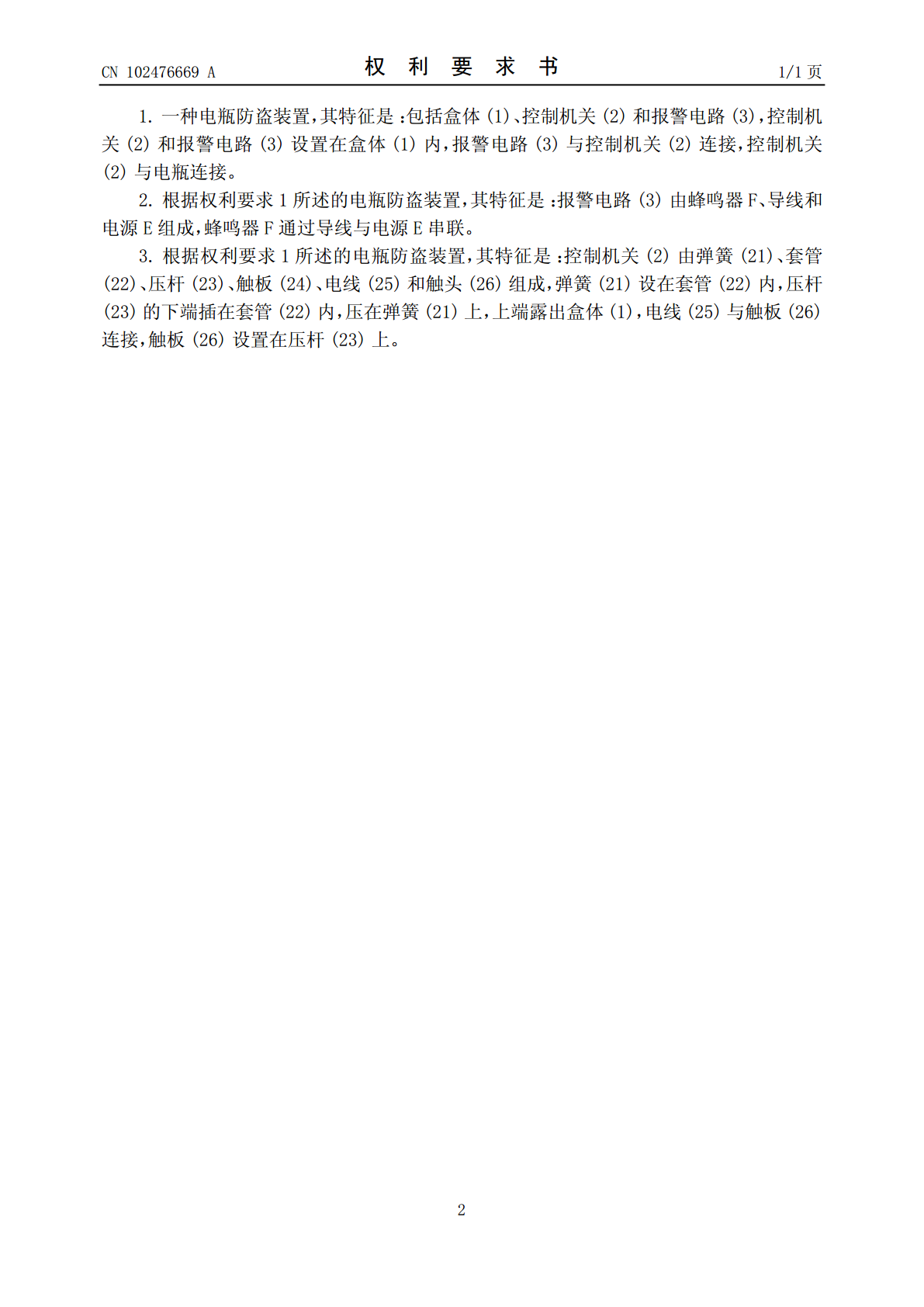

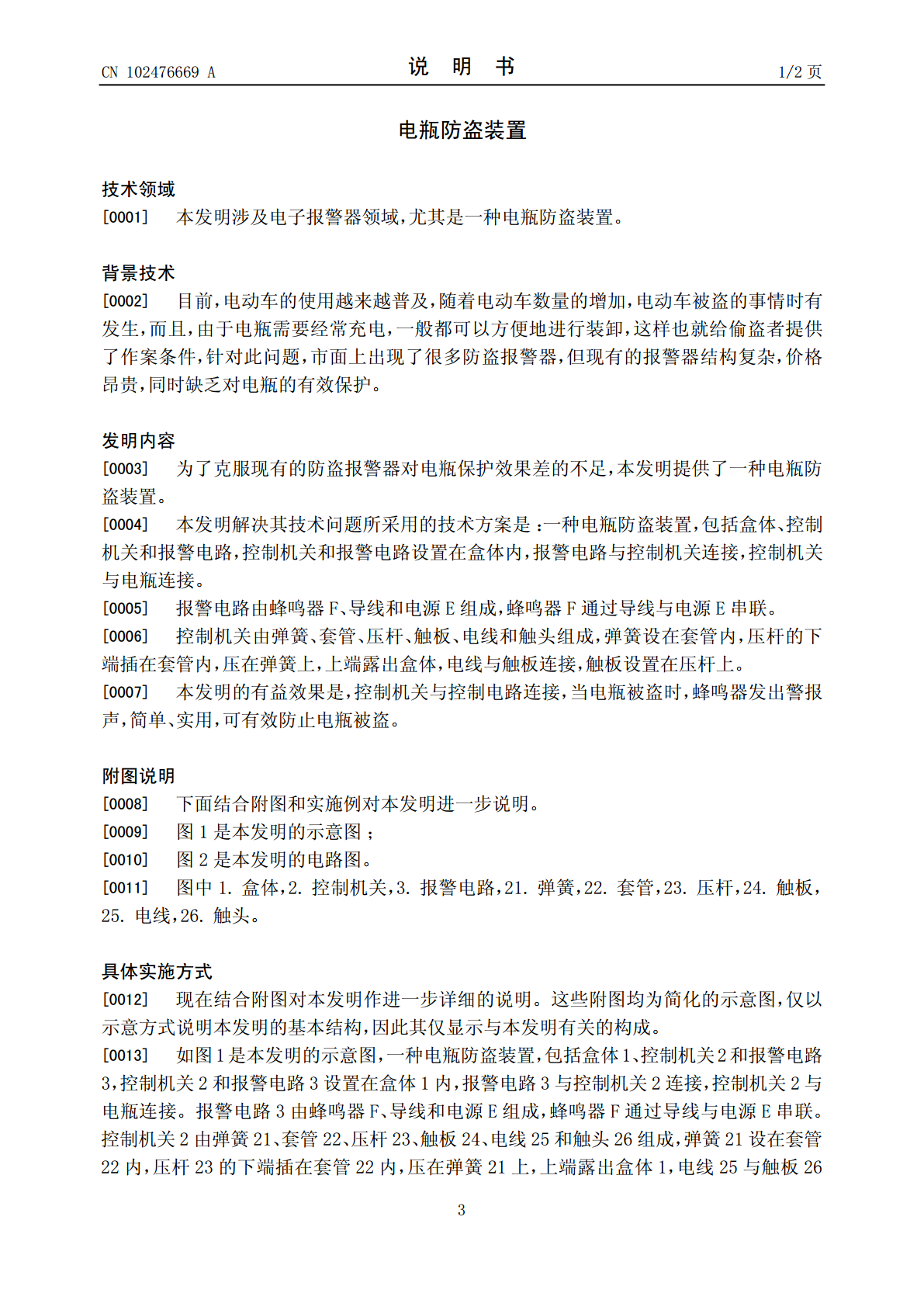

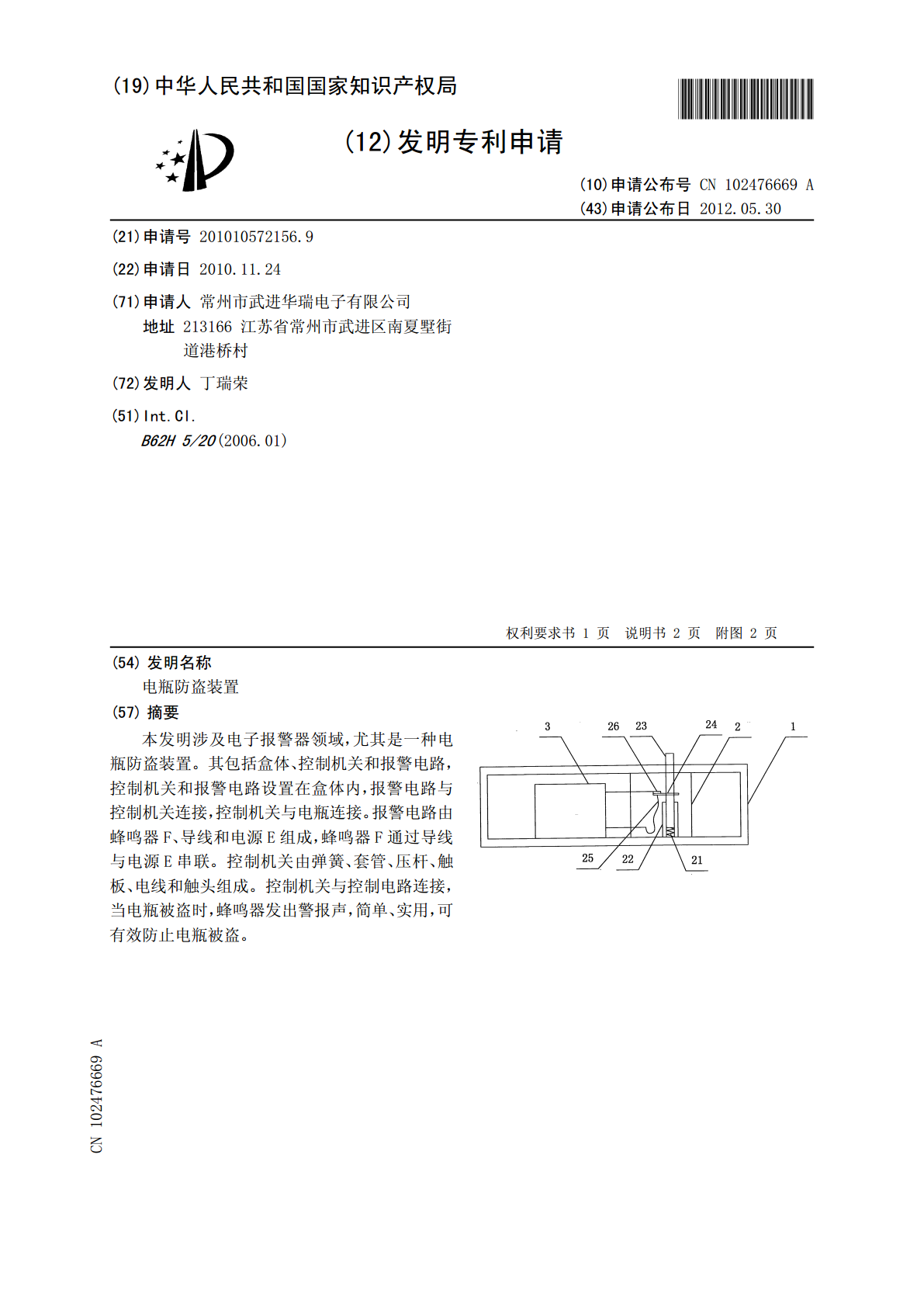

(19)中华人民共和国国家知识产权局*CN102476669A*(12)发明专利申请(10)申请公布号CN102476669A(43)申请公布日2012.05.30(21)申请号201010572156.9(22)申请日2010.11.24(71)申请人常州市武进华瑞电子有限公司地址213166江苏省常州市武进区南夏墅街道港桥村(72)发明人丁瑞荣(51)Int.Cl.B62H5/20(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称电瓶防盗装置(57)摘要本发明涉及电子报警器领域，尤其是一种电瓶防盗装置。其包括盒体、控制机关和报警电路，控制机关和报警电路设置在盒体内，报警电路与控制机关连接，控制机关与电瓶连接。报警电路由蜂鸣器F、导线和电源E组成，蜂鸣器F通过导线与电源E串联。控制机关由弹簧、套管、压杆、触板、电线和触头组成。控制机关与控制电路连接，当电瓶被盗时，蜂鸣器发出警报声，简单、实用，可有效防止电瓶被盗。CN1024769ACN102476669A权利要求书1/1页1.一种电瓶防盗装置，其特征是：包括盒体(1)、控制机关(2)和报警电路(3)，控制机关(2)和报警电路(3)设置在盒体(1)内，报警电路(3)与控制机关(2)连接，控制机关(2)与电瓶连接。2.根据权利要求1所述的电瓶防盗装置，其特征是：报警电路(3)由蜂鸣器F、导线和电源E组成，蜂鸣器F通过导线与电源E串联。3.根据权利要求1所述的电瓶防盗装置，其特征是：控制机关(2)由弹簧(21)、套管(22)、压杆(23)、触板(24)、电线(25)和触头(26)组成，弹簧(21)设在套管(22)内，压杆(23)的下端插在套管(22)内，压在弹簧(21)上，上端露出盒体(1)，电线(25)与触板(26)连接，触板(26)设置在压杆(23)上。2CN102476669A说明书1/2页电瓶防盗装置技术领域[0001]本发明涉及电子报警器领域，尤其是一种电瓶防盗装置。背景技术[0002]目前，电动车的使用越来越普及，随着电动车数量的增加，电动车被盗的事情时有发生，而且，由于电瓶需要经常充电，一般都可以方便地进行装卸，这样也就给偷盗者提供了作案条件，针对此问题，市面上出现了很多防盗报警器，但现有的报警器结构复杂，价格昂贵，同时缺乏对电瓶的有效保护。发明内容[0003]为了克服现有的防盗报警器对电瓶保护效果差的不足，本发明提供了一种电瓶防盗装置。[0004]本发明解决其技术问题所采用的技术方案是：一种电瓶防盗装置，包括盒体、控制机关和报警电路，控制机关和报警电路设置在盒体内，报警电路与控制机关连接，控制机关与电瓶连接。[0005]报警电路由蜂鸣器F、导线和电源E组成，蜂鸣器F通过导线与电源E串联。[0006]控制机关由弹簧、套管、压杆、触板、电线和触头组成，弹簧设在套管内，压杆的下端插在套管内，压在弹簧上，上端露出盒体，电线与触板连接，触板设置在压杆上。[0007]本发明的有益效果是，控制机关与控制电路连接，当电瓶被盗时，蜂鸣器发出警报声，简单、实用，可有效防止电瓶被盗。附图说明[0008]下面结合附图和实施例对本发明进一步说明。[0009]图1是本发明的示意图；[0010]图2是本发明的电路图。[0011]图中1.盒体，2.控制机关，3.报警电路，21.弹簧，22.套管，23.压杆，24.触板，25.电线，26.触头。具体实施方式[0012]现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。[0013]如图1是本发明的示意图，一种电瓶防盗装置，包括盒体1、控制机关2和报警电路3，控制机关2和报警电路3设置在盒体1内，报警电路3与控制机关2连接，控制机关2与电瓶连接。报警电路3由蜂鸣器F、导线和电源E组成，蜂鸣器F通过导线与电源E串联。控制机关2由弹簧21、套管22、压杆23、触板24、电线25和触头26组成，弹簧21设在套管22内，压杆23的下端插在套管22内，压在弹簧21上，上端露出盒体1，电线25与触板263CN102476669A说明书2/2页连接，触板26设置在压杆23上。[0014]使用时，将此电瓶报警器放置于电瓶底部，正常情况下，电瓶压在压杆23上，压杆23下沉，报警电路3断开；当电瓶被盗时，压杆23上的压力消失，在弹簧21的作用下上升，带动触板24与触头26接触，报警电路3接通，蜂鸣器F发出报警声，从而达到防盗的目的。[0015]以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确
