一种蜂窝纸冲孔装置.pdf

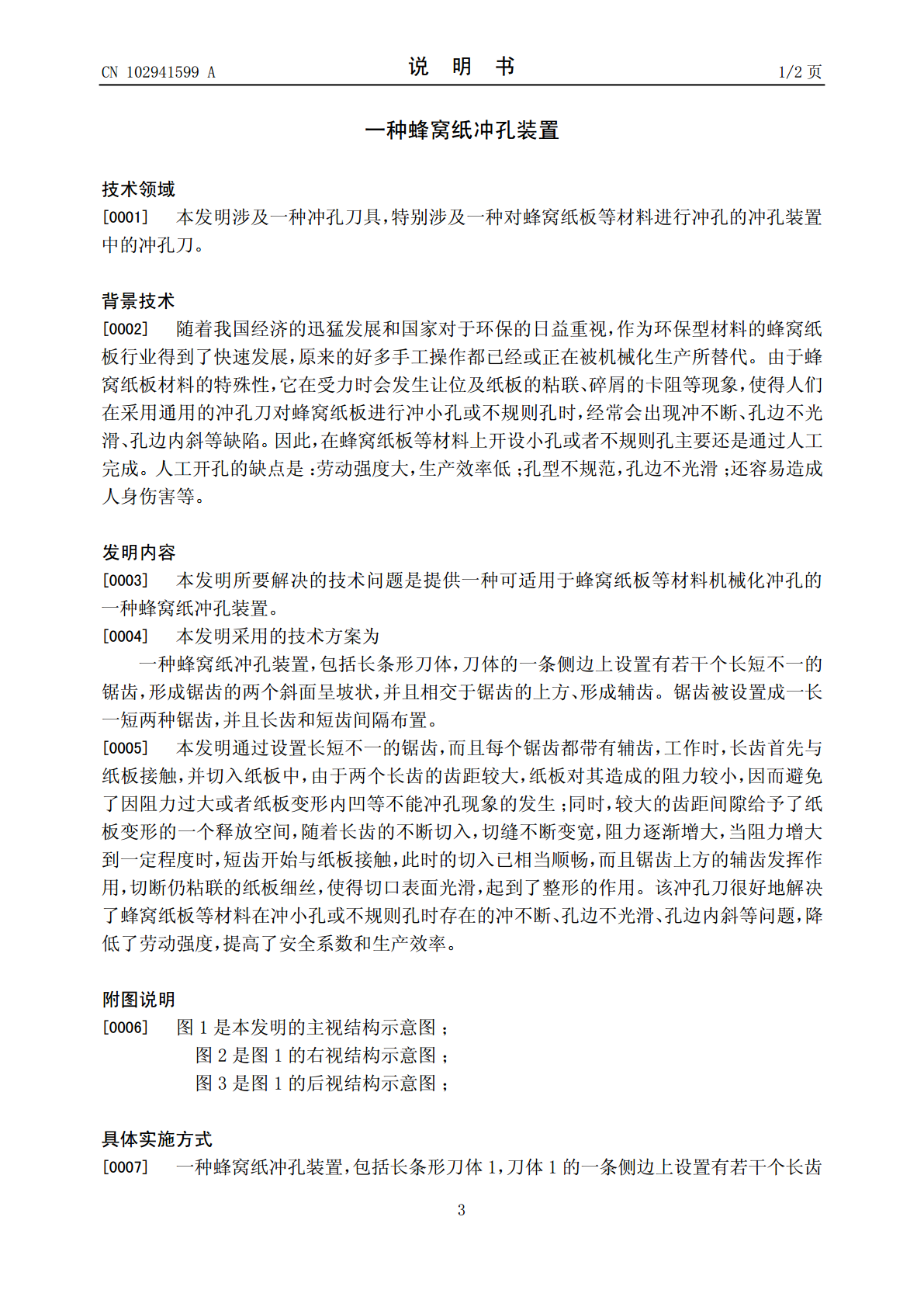

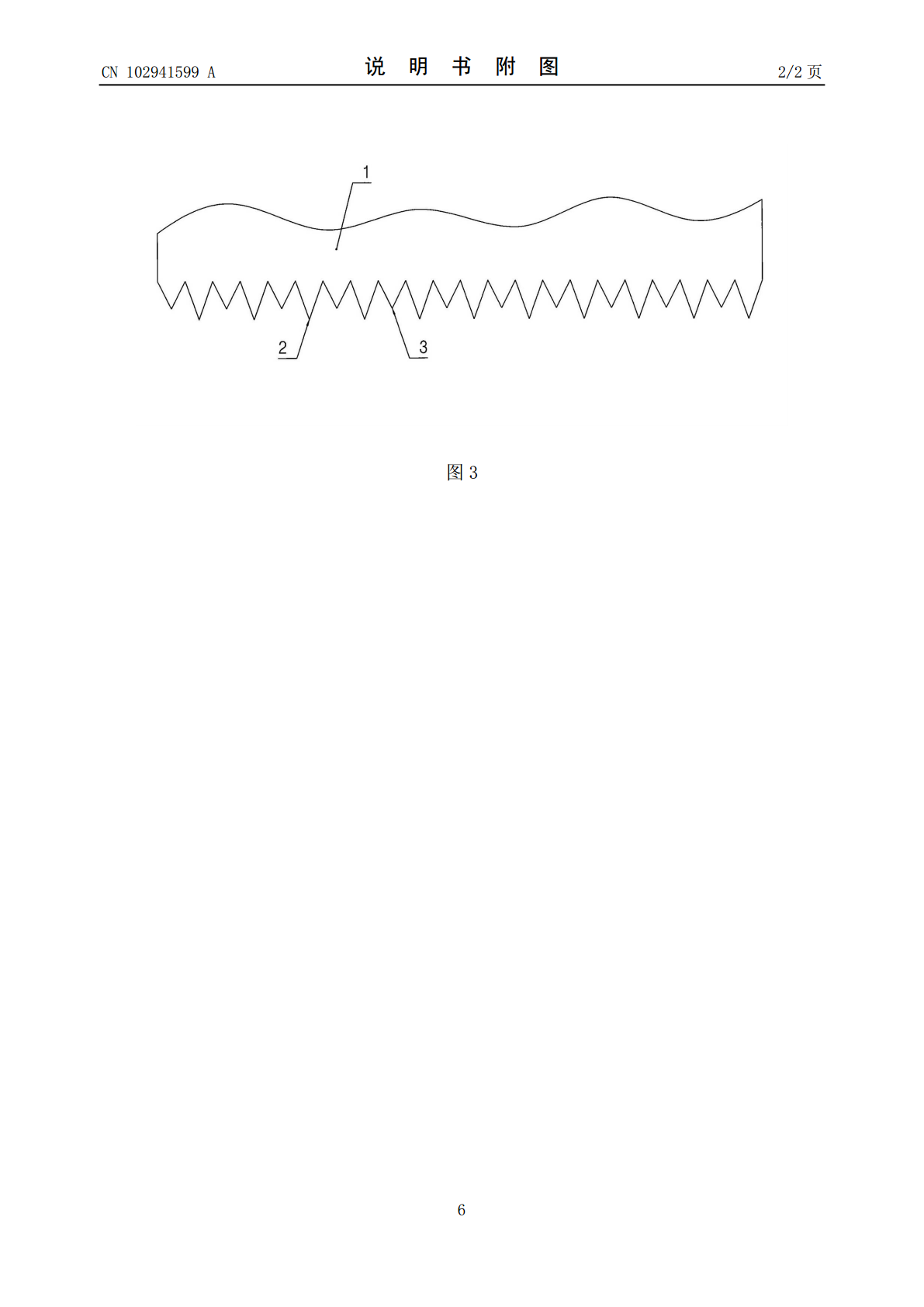

(19)中华人民共和国国家知识产权局*CN102941599A*(12)发明专利申请(10)申请公布号CN102941599A(43)申请公布日2013.02.27(21)申请号201210468298.X(22)申请日2012.11.20(71)申请人王恒傲地址116200辽宁省大连市普兰店市丰荣街道办事处孛兰村孛兰屯2号1442(72)发明人王恒傲(74)专利代理机构沈阳利泰专利商标代理有限公司21209代理人张玉甫(51)Int.Cl.B26F1/16(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图22页(54)发明名称一种蜂窝纸冲孔装置(57)摘要一种蜂窝纸冲孔装置，包括长条形刀体，刀体的一条侧边上设置有若干个长短不一的锯齿，形成锯齿的两个斜面呈坡状，并且相交于锯齿的上方、形成辅齿。锯齿被设置成一长一短两种锯齿，并且长齿和短齿间隔布置。本发明通过设置长短不一的锯齿，而且每个锯齿都带有辅齿，工作时，长齿首先与纸板接触，并切入纸板中，由于两个长齿的齿距较大，纸板对其造成的阻力较小，因而避免了因阻力过大或者纸板变形内凹等不能冲孔现象的发生。CN102945ACN102941599A权利要求书1/1页1.一种蜂窝纸冲孔装置，包括长条形刀体（1），其特征是刀体（1）的一条侧边上设置有若干个长齿（2）和短齿（3），长齿（2）和短齿（3）间隔布置，即长齿（2）与长齿（2）不相邻，短齿（3）与短齿（3）不相邻；形成长齿（2）的两个斜面（21）和（22）、以及形成短齿（3）的两个斜面（31）和（32）均呈坡状，并且分别相交于长齿（2）和短齿（3）的上方、形成辅齿（4）和（5）。2CN102941599A说明书1/2页一种蜂窝纸冲孔装置技术领域[0001]本发明涉及一种冲孔刀具，特别涉及一种对蜂窝纸板等材料进行冲孔的冲孔装置中的冲孔刀。背景技术[0002]随着我国经济的迅猛发展和国家对于环保的日益重视，作为环保型材料的蜂窝纸板行业得到了快速发展，原来的好多手工操作都已经或正在被机械化生产所替代。由于蜂窝纸板材料的特殊性，它在受力时会发生让位及纸板的粘联、碎屑的卡阻等现象，使得人们在采用通用的冲孔刀对蜂窝纸板进行冲小孔或不规则孔时，经常会出现冲不断、孔边不光滑、孔边内斜等缺陷。因此，在蜂窝纸板等材料上开设小孔或者不规则孔主要还是通过人工完成。人工开孔的缺点是：劳动强度大，生产效率低；孔型不规范，孔边不光滑；还容易造成人身伤害等。发明内容[0003]本发明所要解决的技术问题是提供一种可适用于蜂窝纸板等材料机械化冲孔的一种蜂窝纸冲孔装置。[0004]本发明采用的技术方案为一种蜂窝纸冲孔装置，包括长条形刀体，刀体的一条侧边上设置有若干个长短不一的锯齿，形成锯齿的两个斜面呈坡状，并且相交于锯齿的上方、形成辅齿。锯齿被设置成一长一短两种锯齿，并且长齿和短齿间隔布置。[0005]本发明通过设置长短不一的锯齿，而且每个锯齿都带有辅齿，工作时，长齿首先与纸板接触，并切入纸板中，由于两个长齿的齿距较大，纸板对其造成的阻力较小，因而避免了因阻力过大或者纸板变形内凹等不能冲孔现象的发生；同时，较大的齿距间隙给予了纸板变形的一个释放空间，随着长齿的不断切入，切缝不断变宽，阻力逐渐增大，当阻力增大到一定程度时，短齿开始与纸板接触，此时的切入已相当顺畅，而且锯齿上方的辅齿发挥作用，切断仍粘联的纸板细丝，使得切口表面光滑，起到了整形的作用。该冲孔刀很好地解决了蜂窝纸板等材料在冲小孔或不规则孔时存在的冲不断、孔边不光滑、孔边内斜等问题，降低了劳动强度，提高了安全系数和生产效率。附图说明[0006]图1是本发明的主视结构示意图；图2是图1的右视结构示意图；图3是图1的后视结构示意图；具体实施方式[0007]一种蜂窝纸冲孔装置，包括长条形刀体1，刀体1的一条侧边上设置有若干个长齿3CN102941599A说明书2/2页2和短齿3，长齿2和短齿3间隔布置，即：长齿2与长齿2不相邻，短齿3与短齿3不相邻；形成长齿2的两个斜面21和22、以及形成短齿3的两个斜面31和32均呈坡状，并且分别相交于长齿2和短齿3的上方、形成辅齿4和5。其要点是通过设置长短不一的锯齿，即：长齿2和短齿3，而且每个锯齿都带有辅齿，即：长齿2的上方带有辅齿4、短齿3的上方带有辅齿5。该冲孔刀在工作过程中，长齿2首先与纸板接触，并切入纸板中，由于两个长齿2的齿距较大，纸板对其造成的阻力较小，避免了因阻力过大或者纸板变形内凹等不能冲孔现象的发生；同时，较大的齿距间隙给予了纸板变形的一个释放空间，随着长齿2的不断切入，切缝不断变宽，阻力逐渐增大，当阻力增大到一定程度时，短齿3开始与纸板接触，此时的切入已相当顺畅，而且长、短齿2和3上方的辅齿4和5发挥作用，切断仍粘联的纸板细丝，使得切口表
