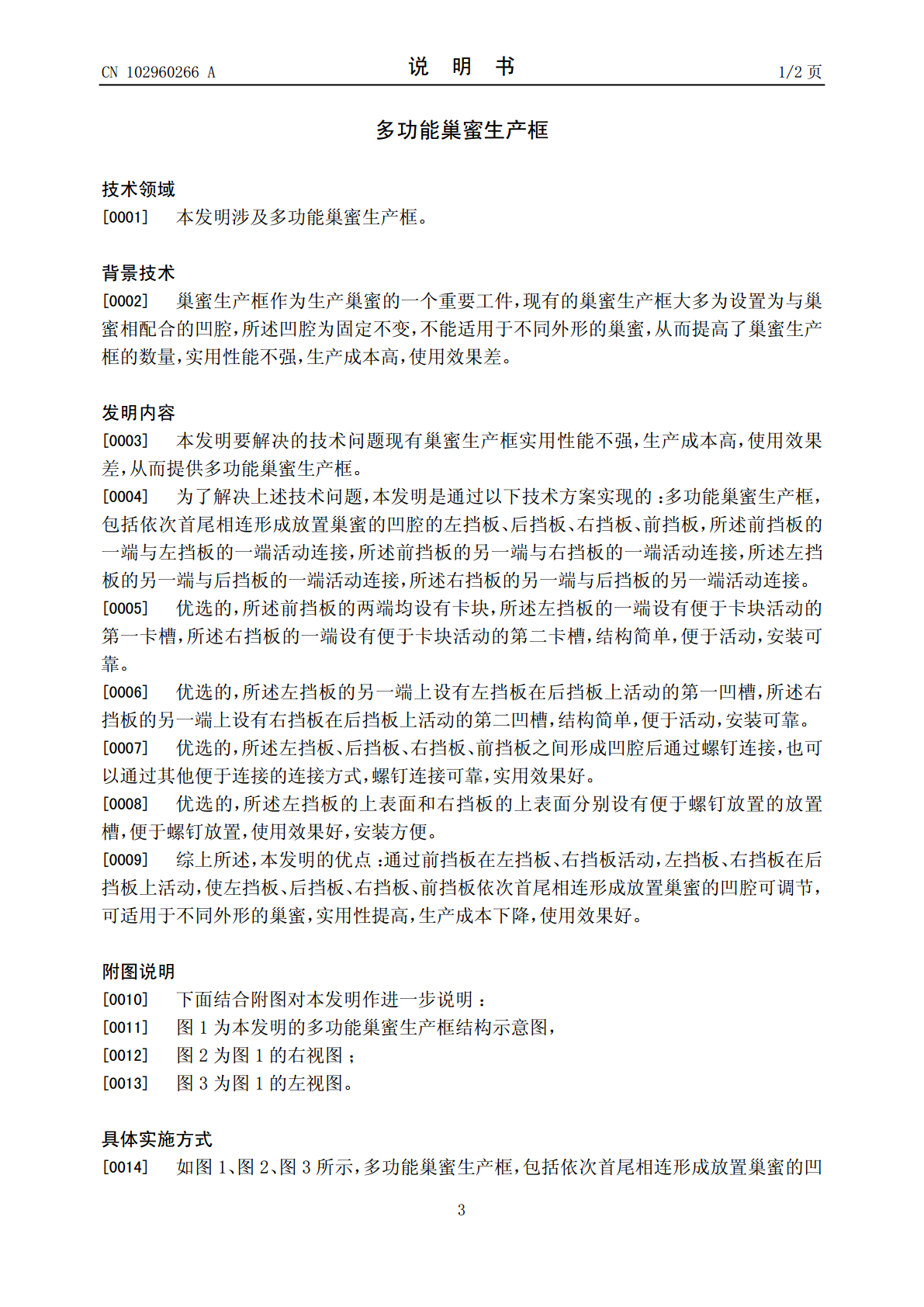

(19)中华人民共和国国家知识产权局*CN102960266A*(12)发明专利申请(10)申请公布号CN102960266A(43)申请公布日2013.03.13(21)申请号201210437220.1(22)申请日2012.11.05(71)申请人长兴意蜂蜂业科技有限公司地址313112浙江省湖州市长兴县林城镇工业集中区(72)发明人邱汝民邱凯(74)专利代理机构杭州华鼎知识产权代理事务所(普通合伙)33217代理人魏亮(51)Int.Cl.A01K47/02(2006.01)权利要求书权利要求书1页1页说明书说明书22页页附图附图11页(54)发明名称多功能巢蜜生产框(57)摘要本发明涉及多功能巢蜜生产框，包括依次首尾相连形成放置巢蜜的凹腔的左挡板、后挡板、右挡板、前挡板，所述前挡板的一端与左挡板的一端活动连接，所述前挡板的另一端与右挡板的一端活动连接，所述左挡板的另一端与后挡板的一端活动连接，所述右挡板的另一端与后挡板的另一端活动连接；本发明的优点：通过前挡板在左挡板、右挡板活动，左挡板、右挡板在后挡板上活动，使左挡板、后挡板、右挡板、前挡板依次首尾相连形成放置巢蜜的凹腔可调节，可适用于不同外形的巢蜜，实用性提高，生产成本下降，使用效果好。CN10296ACN102960266A权利要求书1/1页1.多功能巢蜜生产框，包括依次首尾相连形成放置巢蜜的凹腔（5）的左挡板（1）、后挡板（2）、右挡板（3）、前挡板（4），其特征在于：所述前挡板（4）的一端与左挡板（1）的一端活动连接，所述前挡板（4）的另一端与右挡板（3）的一端活动连接，所述左挡板（1）的另一端与后挡板（2）的一端活动连接，所述右挡板（3）的另一端与后挡板（2）的另一端活动连接。2.根据权利要求1所述的多功能巢蜜生产框，其特征在于：所述前挡板（4）的两端均设有卡块（41)，所述左挡板（1）的一端设有便于卡块（41)活动的第一卡槽（11），所述右挡板（3）的一端设有便于卡块（41)活动的第二卡槽（31）。3.根据权利要求1所述的多功能巢蜜生产框，其特征在于：所述左挡板（1）的另一端上设有左挡板（1）在后挡板（2）上活动的第一凹槽（12），所述右挡板（3）的另一端上设有右挡板（3）在后挡板（2）上活动的第二凹槽（32）。4.根据权利要求1或2或3所述的多功能巢蜜生产框，其特征在于：所述左挡板（1）、后挡板（2）、右挡板（3）、前挡板（4）之间形成凹腔（5）后通过螺钉连接。5.根据权利要求4所述的多功能巢蜜生产框，其特征在于：所述左挡板（1）的上表面和右挡板（3）的上表面分别设有便于螺钉放置的放置槽（6）。2CN102960266A说明书1/2页多功能巢蜜生产框技术领域[0001]本发明涉及多功能巢蜜生产框。背景技术[0002]巢蜜生产框作为生产巢蜜的一个重要工件，现有的巢蜜生产框大多为设置为与巢蜜相配合的凹腔，所述凹腔为固定不变，不能适用于不同外形的巢蜜，从而提高了巢蜜生产框的数量，实用性能不强，生产成本高，使用效果差。发明内容[0003]本发明要解决的技术问题现有巢蜜生产框实用性能不强，生产成本高，使用效果差，从而提供多功能巢蜜生产框。[0004]为了解决上述技术问题，本发明是通过以下技术方案实现的：多功能巢蜜生产框，包括依次首尾相连形成放置巢蜜的凹腔的左挡板、后挡板、右挡板、前挡板，所述前挡板的一端与左挡板的一端活动连接，所述前挡板的另一端与右挡板的一端活动连接，所述左挡板的另一端与后挡板的一端活动连接，所述右挡板的另一端与后挡板的另一端活动连接。[0005]优选的，所述前挡板的两端均设有卡块，所述左挡板的一端设有便于卡块活动的第一卡槽，所述右挡板的一端设有便于卡块活动的第二卡槽，结构简单，便于活动，安装可靠。[0006]优选的，所述左挡板的另一端上设有左挡板在后挡板上活动的第一凹槽，所述右挡板的另一端上设有右挡板在后挡板上活动的第二凹槽，结构简单，便于活动，安装可靠。[0007]优选的，所述左挡板、后挡板、右挡板、前挡板之间形成凹腔后通过螺钉连接，也可以通过其他便于连接的连接方式，螺钉连接可靠，实用效果好。[0008]优选的，所述左挡板的上表面和右挡板的上表面分别设有便于螺钉放置的放置槽，便于螺钉放置，使用效果好，安装方便。[0009]综上所述，本发明的优点：通过前挡板在左挡板、右挡板活动，左挡板、右挡板在后挡板上活动，使左挡板、后挡板、右挡板、前挡板依次首尾相连形成放置巢蜜的凹腔可调节，可适用于不同外形的巢蜜，实用性提高，生产成本下降，使用效果好。附图说明[0010]下面结合附图对本发明作进一步说明：[0011]图1为本发明的多功能巢蜜生产框结构示意图，[0012]图2为图1的右视图；[0013]图3为图1的左视图。具体实施方式[0014]如图1、图2、
