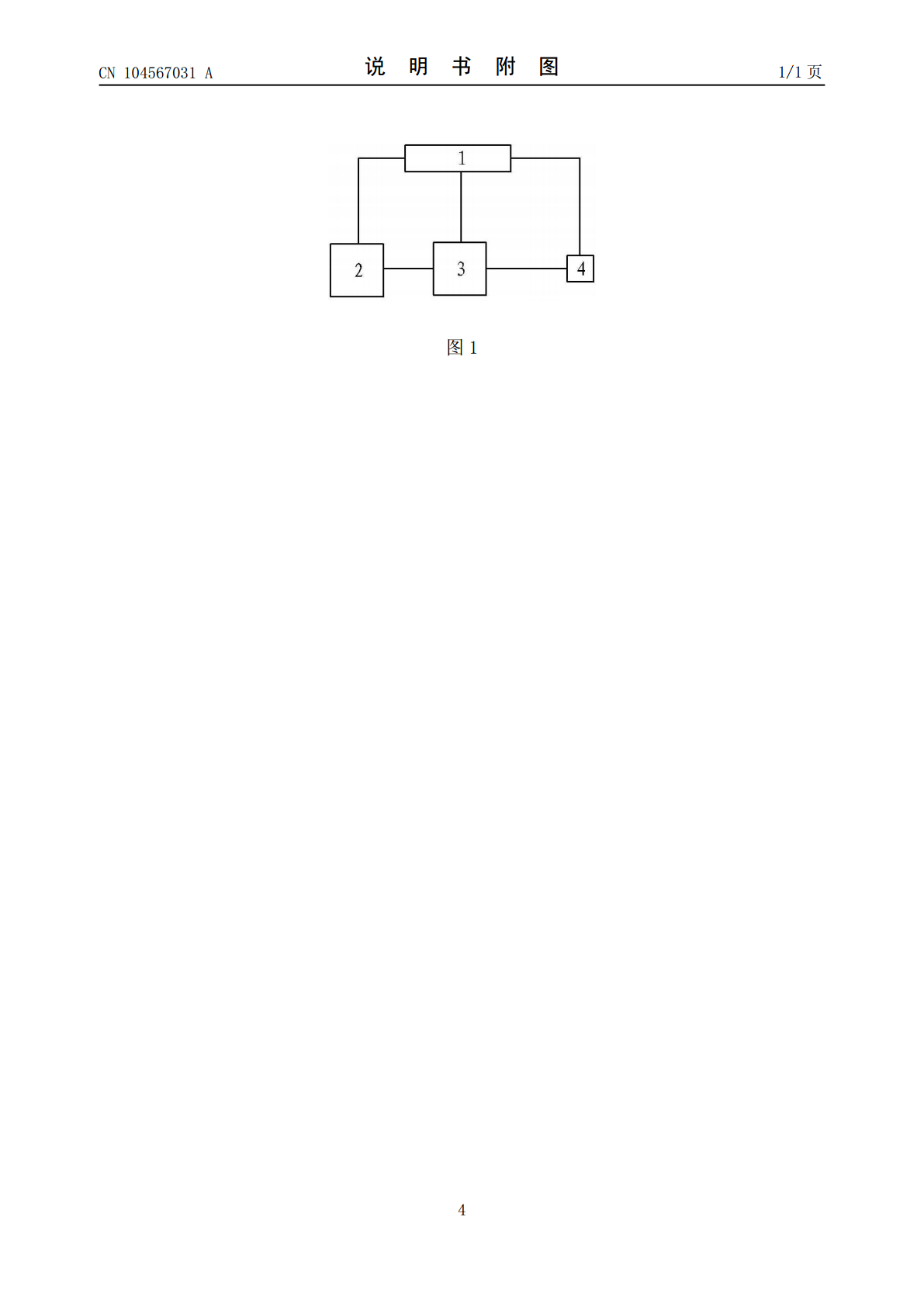

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号(10)申请公布号CN104567031A(43)申请公布日(43)申请公布日2015.04.29(21)申请号201310496265.0(22)申请日2013.10.20(71)申请人西安群丰电子信息科技有限公司地址710065陕西省西安市高新区高新路86号领先时代广场（B座）第2幢3单元17层31701号房(72)发明人不公告发明人(51)Int.Cl.F24J2/40(2006.01)权利要求书1页说明书1页附图1页(54)发明名称太阳能热水器注水自动预警器(57)摘要太阳能热水器注水自动预警器，涉及安全报警领域，其技术方案是：一压力传感器模块固定在太阳能热水器储水罐内部并与单片机模块相连，所述的单片机模块固设在太阳能电池板下方，与单片机模块相连的一蜂鸣器通过导线设置在室内用水端；一太阳能电池板固定在太阳能热水器储水罐外部上方，该太阳能电池板连接并为压力传感器模块、单片机模块和蜂鸣器提供电能。当太阳能热水器储水罐内部水压达到预先设定的值时，由单片机模块控制与之相连的控制蜂鸣器预警，避免水源浪费。CN104567031ACN104567031A权利要求书1/1页1.太阳能热水器注水自动预警器，涉及太阳能热水器储水罐，其特征是：一压力传感器模块固定在太阳能热水器储水罐内部并与单片机模块相连，所述的单片机模块固设在太阳能电池板下方，与单片机模块相连的一蜂鸣器通过导线设置在室内用水端；一太阳能电池板固定在太阳能热水器储水罐外部上方，该太阳能电池板连接并为压力传感器模块、单片机模块和蜂鸣器提供电能。2CN104567031A说明书1/1页太阳能热水器注水自动预警器技术领域[0001]本发明涉及一种太阳能热水器安全报警领域，具体地说是太阳能热水器注水自动预警器。背景技术[0002]太阳能热水器在注水的时候因不能预知何时注满，往往注水过多而使水从太阳能热水器储水罐溢出，造成浪费，因而需要一种预警装置来提前预知何时注满，但这种装置还尚未见到。发明内容[0003]针对上述不足，本发明提供了一种太阳能热水器注水自动预警器，这种太阳能热水器注水自动预警器能在太阳能储水罐注满水时提供预警。[0004]本发明通过以下技术方案实现：太阳能热水器注水自动预警器，涉及太阳能热水器储水罐，其特征是：一压力传感器模块固定在太阳能热水器储水罐内部并与单片机模块相连，所述的单片机模块固设在太阳能电池板下方，与单片机模块相连的一蜂鸣器通过导线设置在室内用水端；一太阳能电池板固定在太阳能热水器储水罐外部上方，该太阳能电池板连接并为压力传感器模块、单片机模块和蜂鸣器提供电能。[0005]本发明的优点是体积小，价格便宜，所需电力由太阳能电池板提供，清洁环保使用安装方便，避免了水源浪费。附图说明：[0006]图1是本发明的电路原理图。[0007]图1中：1、太阳能电池板，2、压力传感器模块，3、单片机模块，4、蜂鸣器。具体实施方式[0008]如图1所示，太阳能热水器注水自动预警器，包括太阳能电池板1，压力传感器模块2、单片机模块3和蜂鸣器4。太阳能电池板1固定在太阳能热水器储水罐外部上方，有利于提供光源。压力传感器模块2固定在太阳能热水器储水罐内部与单片机模块3相连，单片机模块3固设在太阳能电池板1下方，并设置通风和防雨措施。[0009]与单片机模块相连的一蜂鸣器4通过导线设置在室内用水端，利于向使用者报警。[0010]太阳能电池板1连接并为压力传感器模块、单片机模块和蜂鸣器提供电能。[0011]使用时，太阳能电池板1提供动力，压力传感器模块2将太阳能热水器储水罐内部水压转换为电信号，并传给与之相连的单片机模块3进行处理。当太阳能热水器储水罐内部水压达到预先设定的值时，由单片机模块3控制与之相连的控制蜂鸣器4预警。能在太阳能储水罐注满水时提供预警，避免水源浪费。3CN104567031A说明书附图1/1页图14
