一种高效、稳定型水帘降温系统.pdf

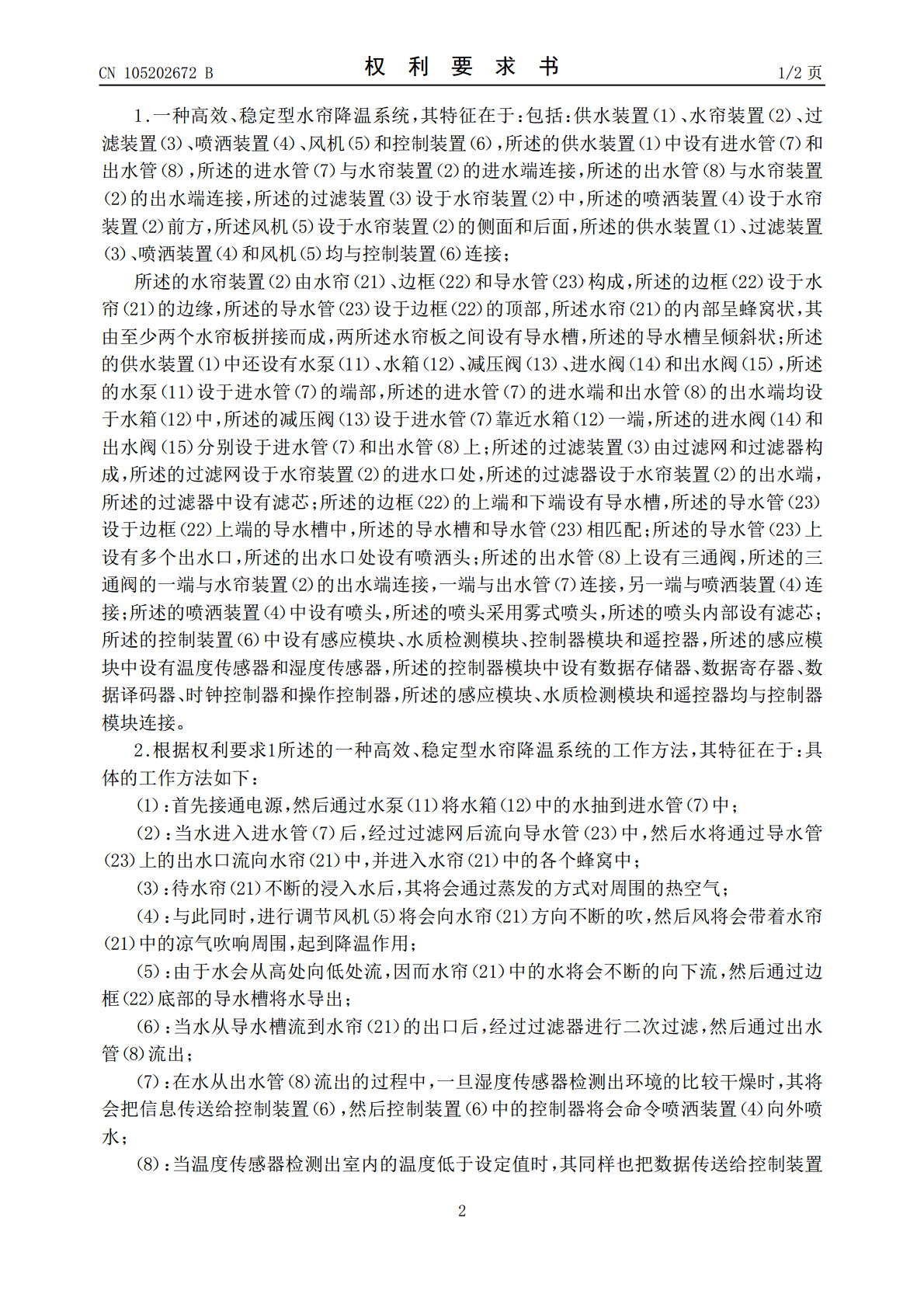

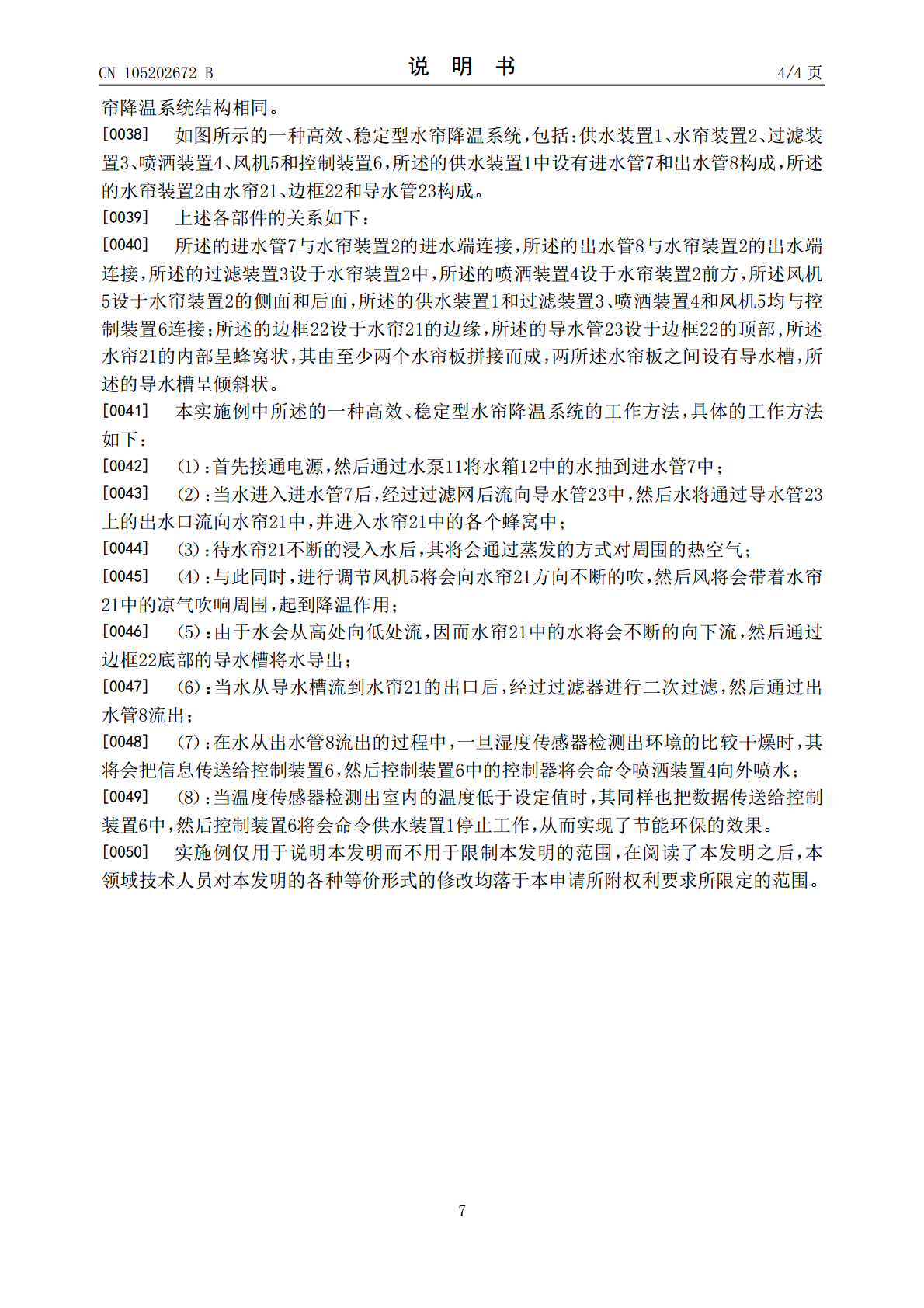

(19)中华人民共和国国家知识产权局(12)发明专利(10)授权公告号CN105202672B(45)授权公告日2018.05.11(21)申请号201510717065.2F24F11/56(2018.01)(22)申请日2015.10.30F24F110/10(2018.01)F24F110/20(2018.01)(65)同一申请的已公布的文献号申请公布号CN105202672A(56)对比文件CN103712296A,2014.04.09,(43)申请公布日2015.12.30CN203628880U,2014.06.04,(73)专利权人苏州腾辉环保科技有限公司CN203215900U,2013.09.25,地址215421江苏省苏州市太仓市沙溪镇KR20060028716A,2006.03.31,镇东路CN202392920U,2012.08.22,(72)发明人徐浩CN203771603U,2014.08.13,CN101509684A,2009.08.19,(74)专利代理机构苏州市方略专利代理事务所CN201935318U,2011.08.17,(普通合伙)32267代理人马广旭审查员苏磊杰(51)Int.Cl.F24F5/00(2006.01)F24F6/14(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种高效、稳定型水帘降温系统(57)摘要本发明公开了一种高效、稳定型水帘降温系统，包括：供水装置、水帘装置、过滤装置、喷洒装置、风机和控制装置，所述的供水装置中设有进水管和出水管，所述的水帘装置由水帘、边框和导水管构成，所述的导水管设于边框的顶部,所述水帘的内部呈蜂窝状，其由至少两个水帘板拼接而成，两所述水帘板之间设有导水槽，所述的导水槽呈倾斜状。本发明中所述的一种高效、稳定型水帘降温系统，蜂窝状水帘的设置能够提高其内蓄水能力，从而提高其降温的效果，同时，风机设于水帘的后方和侧面，让风通过水帘进行降温，从而提高其散热降温的效果，其中，所述的导水槽的设置，在提高水流的速度的同时也提保证了整个系统运行的稳定性，从而更好的满足客户的需求。CN105202672BCN105202672B权利要求书1/2页1.一种高效、稳定型水帘降温系统，其特征在于：包括：供水装置（1）、水帘装置（2）、过滤装置（3）、喷洒装置（4）、风机（5）和控制装置（6），所述的供水装置（1）中设有进水管（7）和出水管（8），所述的进水管（7）与水帘装置（2）的进水端连接，所述的出水管（8）与水帘装置（2）的出水端连接，所述的过滤装置（3）设于水帘装置（2）中，所述的喷洒装置（4）设于水帘装置（2）前方，所述风机（5）设于水帘装置（2）的侧面和后面，所述的供水装置（1）、过滤装置（3）、喷洒装置（4）和风机（5）均与控制装置（6）连接；所述的水帘装置（2）由水帘（21）、边框（22）和导水管（23）构成，所述的边框（22）设于水帘（21）的边缘，所述的导水管（23）设于边框（22）的顶部,所述水帘（21）的内部呈蜂窝状，其由至少两个水帘板拼接而成，两所述水帘板之间设有导水槽，所述的导水槽呈倾斜状；所述的供水装置（1）中还设有水泵（11）、水箱（12）、减压阀（13）、进水阀（14）和出水阀（15），所述的水泵（11）设于进水管（7）的端部，所述的进水管（7）的进水端和出水管（8）的出水端均设于水箱（12）中，所述的减压阀（13）设于进水管（7）靠近水箱（12）一端，所述的进水阀（14）和出水阀（15）分别设于进水管（7）和出水管（8）上；所述的过滤装置（3）由过滤网和过滤器构成，所述的过滤网设于水帘装置（2）的进水口处，所述的过滤器设于水帘装置（2）的出水端，所述的过滤器中设有滤芯；所述的边框（22）的上端和下端设有导水槽，所述的导水管（23）设于边框（22）上端的导水槽中，所述的导水槽和导水管（23）相匹配；所述的导水管（23）上设有多个出水口，所述的出水口处设有喷洒头；所述的出水管（8）上设有三通阀，所述的三通阀的一端与水帘装置（2）的出水端连接，一端与出水管（7）连接，另一端与喷洒装置（4）连接；所述的喷洒装置（4）中设有喷头，所述的喷头采用雾式喷头，所述的喷头内部设有滤芯；所述的控制装置（6）中设有感应模块、水质检测模块、控制器模块和遥控器，所述的感应模块中设有温度传感器和湿度传感器，所述的控制器模块中设有数据存储器、数据寄存器、数据译码器、时钟控制器和操作控制器，所述的感应模块、水质检测模块和遥控器均与控制器模块连接。2.根据权利要求1所述的一种高效、稳定型水帘降温系统的工作方法，其特征在于：具体的工作方法如下：（1）：首先接通电源，然后通过水泵（11）将水箱（12）中的水抽到进水管（7）中；（2）：当水进入进水管
