一种改进的空气净化过滤装置.pdf

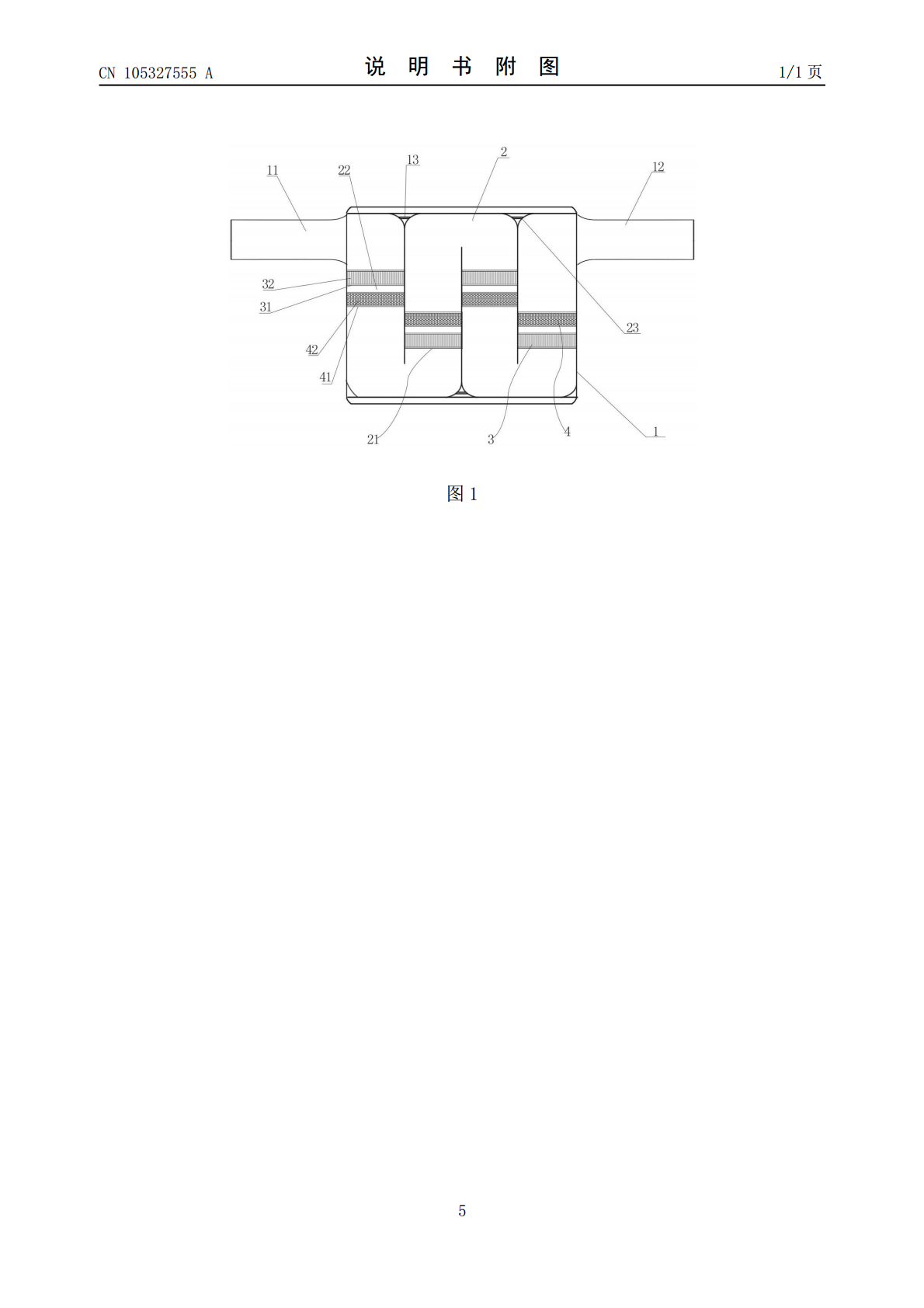

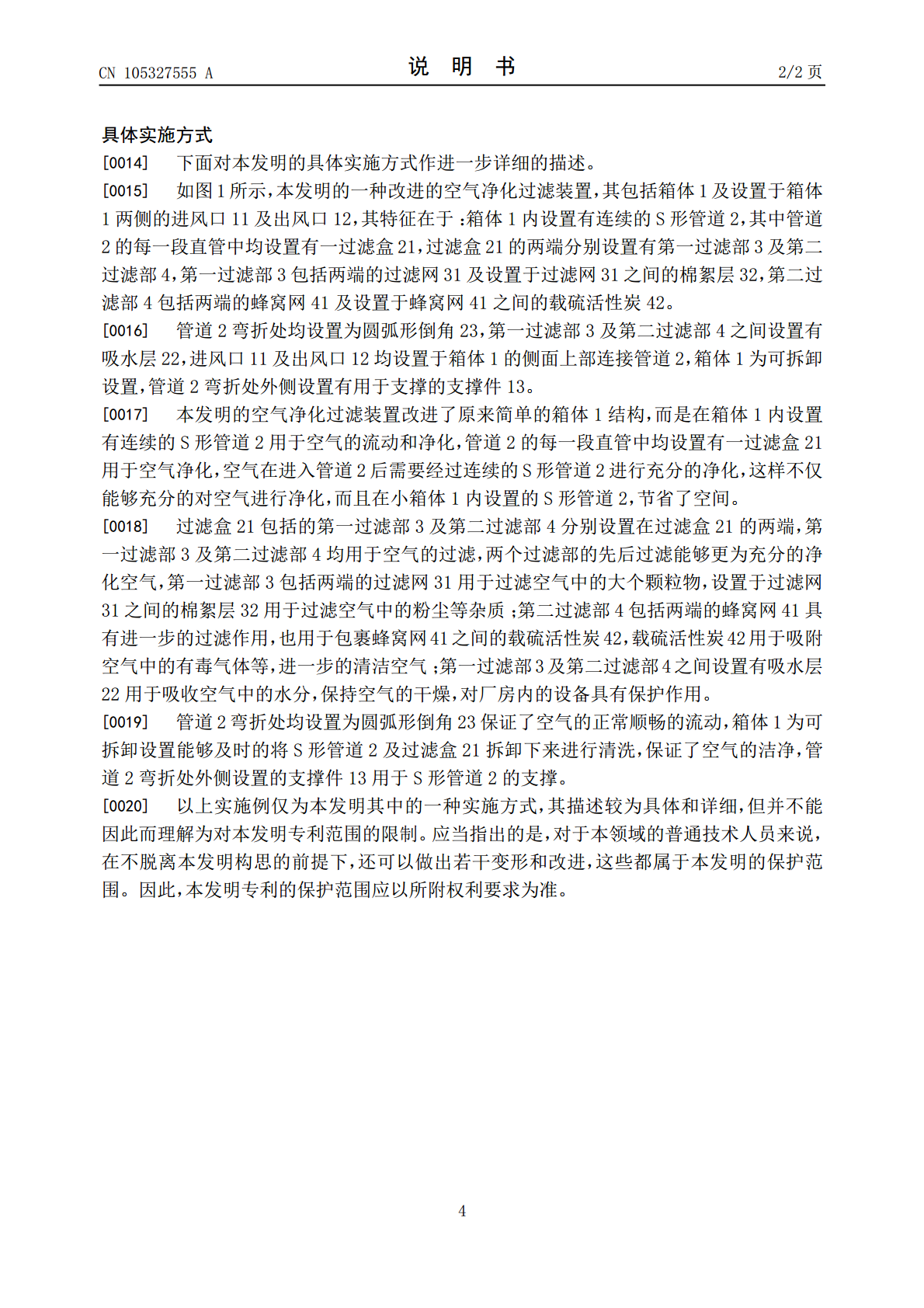

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105327555A(43)申请公布日2016.02.17(21)申请号201510839879.3(22)申请日2015.11.27(71)申请人苏州兴亚净化工程有限公司地址215215江苏省苏州市吴江区金家坝金周路2969号(72)发明人丁佳华朱雨丰施信山谢国成(74)专利代理机构南京纵横知识产权代理有限公司32224代理人董建林(51)Int.Cl.B01D46/00(2006.01)B01D46/12(2006.01)B01D46/30(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种改进的空气净化过滤装置(57)摘要本发明公开了一种改进的空气净化过滤装置，其包括箱体及设置于箱体两侧的进风口及出风口，箱体内设置有连续的S形管道，其中管道的每一段直管中均设置有一过滤盒，过滤盒的两端分别设置有第一过滤部及第二过滤部，第一过滤部包括两端的过滤网及设置于过滤网之间的棉絮层，第二过滤部包括两端的蜂窝网及设置于蜂窝网之间的载硫活性炭。本发明的空气净化过滤装置改进了原来简单的箱体结构，而是在箱体内设置有连续的S形管道用于空气的流动和净化，管道的每一段直管中均设置有一过滤盒用于空气净化，空气在进入管道后需要经过连续的S形管道进行充分的净化，这样不仅能够充分的对空气进行净化，而且在小箱体内设置的S形管道，节省了空间。CN105327555ACN105327555A权利要求书1/1页1.一种改进的空气净化过滤装置，其包括箱体及设置于所述箱体两侧的进风口及出风口，其特征在于：所述箱体内设置有连续的S形管道，其中所述管道的每一段直管中均设置有一过滤盒，所述过滤盒的两端分别设置有第一过滤部及第二过滤部，所述第一过滤部包括两端的过滤网及设置于所述过滤网之间的棉絮层，所述第二过滤部包括两端的蜂窝网及设置于所述蜂窝网之间的载硫活性炭。2.根据权利要求1所述的一种改进的空气净化过滤装置，其特征在于：所述管道弯折处均设置为圆弧形倒角。3.根据权利要求1所述的一种改进的空气净化过滤装置，其特征在于：所述第一过滤部及所述第二过滤部之间设置有吸水层。4.根据权利要求1所述的一种改进的空气净化过滤装置，其特征在于：所述进风口及所述出风口均设置于箱体的侧面上部连接所述管道。5.根据权利要求1所述的一种改进的空气净化过滤装置，其特征在于：所述箱体为可拆卸设置。6.根据权利要求1所述的一种改进的空气净化过滤装置，其特征在于：所述管道弯折处外侧设置有用于支撑的支撑件。2CN105327555A说明书1/2页一种改进的空气净化过滤装置[0001]技术领域[0002]本发明涉及空气过滤领域，尤其是一种改进的空气净化过滤装置。背景技术[0003]目前，大部分厂房大多设置有若干送风机来保证厂房内的空气流通，而一些厂房中由于各种设备的原因产生各种粉尘、灰尘、棉絮等大量废弃物污染空气，而且由于各种原因使厂房内空气的湿度或高或低，严重影响了工人的健康；且现在一些厂房内需要稳定的风量输入或额定的风量输入，现有的空气过滤器存在各种缺陷，不能够解决上述问题，不能够满足现在的工作生活需要。[0004]发明内容[0005]为了克服上述问题，本发明提供一种结构简单、净化效果好的改进的空气净化过滤装置。[0006]本发明的技术方案是提供一种改进的空气净化过滤装置，其包括箱体及设置于所述箱体两侧的进风口及出风口，其特征在于：所述箱体内设置有连续的S形管道，其中所述管道的每一段直管中均设置有一过滤盒，所述过滤盒的两端分别设置有第一过滤部及第二过滤部，所述第一过滤部包括两端的过滤网及设置于所述过滤网之间的棉絮层，所述第二过滤部包括两端的蜂窝网及设置于所述蜂窝网之间的载硫活性炭。[0007]本发明一个较佳实施例中，所述管道弯折处均设置为圆弧形倒角。[0008]本发明一个较佳实施例中，所述第一过滤部及所述第二过滤部之间设置有吸水层。[0009]本发明一个较佳实施例中，所述进风口及所述出风口均设置于箱体的侧面上部连接所述管道。[0010]本发明一个较佳实施例中，所述箱体为可拆卸设置。[0011]本发明一个较佳实施例中，所述管道弯折处外侧设置有用于支撑的支撑件。[0012]本发明的空气净化过滤装置改进了原来简单的箱体结构，而是在箱体内设置有连续的S形管道用于空气的流动和净化，管道的每一段直管中均设置有一过滤盒用于空气净化，空气在进入管道后需要经过连续的S形管道进行充分的净化，这样不仅能够充分的对空气进行净化，而且在小箱体内设置的S形管道，节省了空间。本发明具有结构简单，净化效果好，空间利用小等优点。附图说明[0013]图1是本发明最佳实施例的一种改进的空气净化过滤装置的结构示意图。3CN105327555A说明书2
