一种节能锅.pdf

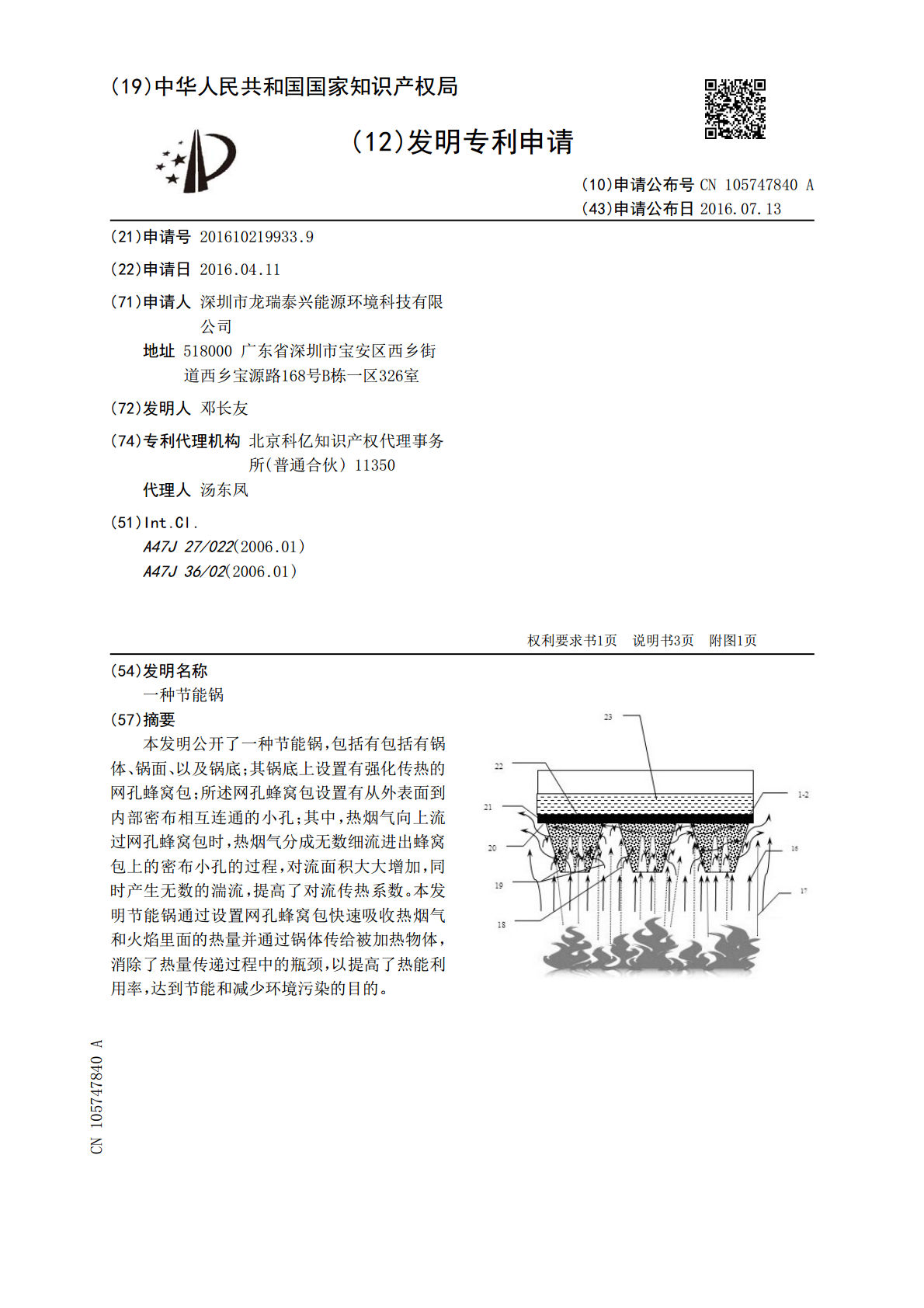

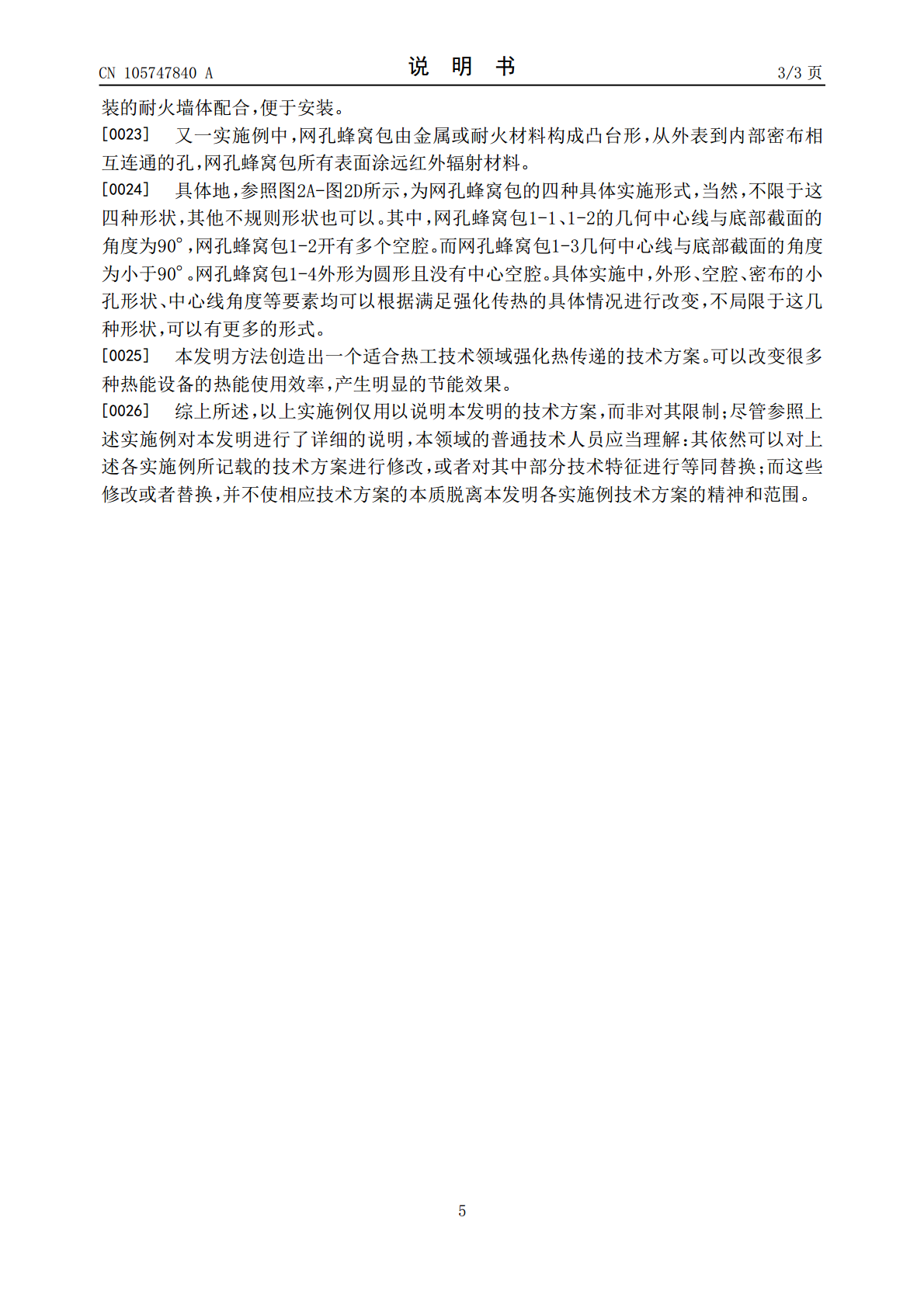

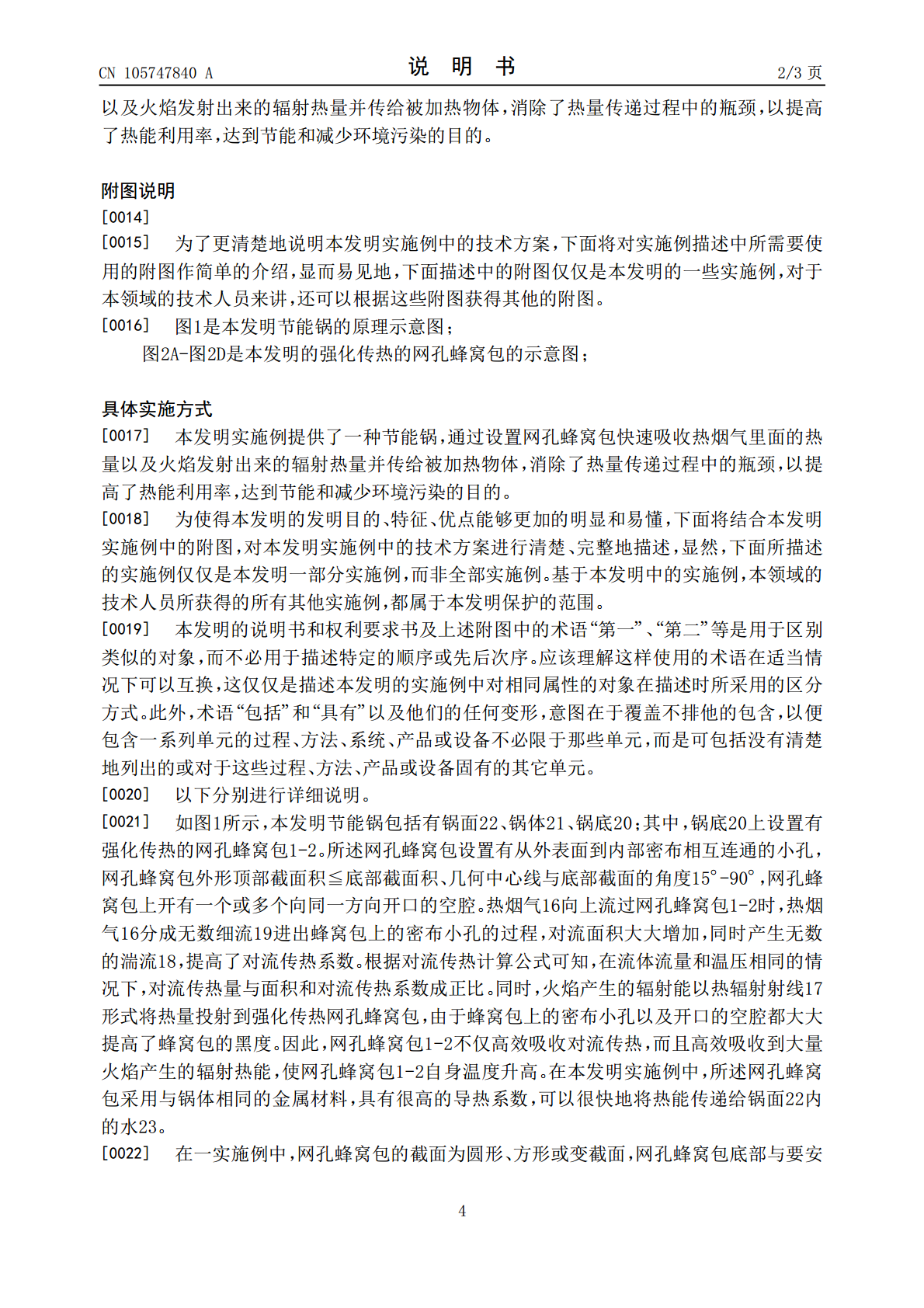

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105747840A(43)申请公布日2016.07.13(21)申请号201610219933.9(22)申请日2016.04.11(71)申请人深圳市龙瑞泰兴能源环境科技有限公司地址518000广东省深圳市宝安区西乡街道西乡宝源路168号B栋一区326室(72)发明人邓长友(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.A47J27/022(2006.01)A47J36/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种节能锅(57)摘要本发明公开了一种节能锅，包括有包括有锅体、锅面、以及锅底；其锅底上设置有强化传热的网孔蜂窝包；所述网孔蜂窝包设置有从外表面到内部密布相互连通的小孔；其中，热烟气向上流过网孔蜂窝包时，热烟气分成无数细流进出蜂窝包上的密布小孔的过程，对流面积大大增加，同时产生无数的湍流，提高了对流传热系数。本发明节能锅通过设置网孔蜂窝包快速吸收热烟气和火焰里面的热量并通过锅体传给被加热物体，消除了热量传递过程中的瓶颈，以提高了热能利用率，达到节能和减少环境污染的目的。CN105747840ACN105747840A权利要求书1/1页1.一种节能锅，包括有包括有锅体、锅面、以及锅底；其特征在于：锅底上设置有强化传热的网孔蜂窝包；所述网孔蜂窝包设置有从外表面到内部密布相互连通的小孔；其中，热烟气向上流过网孔蜂窝包时，热烟气分成无数细流进出蜂窝包上的密布小孔的过程，对流面积大大增加，同时产生无数的湍流，提高了对流传热系数。2.如权利要求1所述节能锅，其特征在于：所述网孔蜂窝包外形顶部截面积≦底部截面积、几何中心线与底部截面的角度15°-90°。3.如权利要求1所述节能锅，其特征在于：所述网孔蜂窝包上开有一个或多个向同一方向开口的空腔。4.如权利要求1至3中任何一项所述的节能锅，其特征在于：所述网孔蜂窝包的截面为圆形、方形或其它截面形状。5.如权利要求1至3中任何一项所述节能锅，其特征在于：所述网孔蜂窝包由高导热率材料构成，外表涂高黑度耐火涂层。6.如权利要求1至3中任何一项所述节能锅，其特征在于：所述网孔蜂窝包为凸台形或平板型。2CN105747840A说明书1/3页一种节能锅技术领域[0001]本发明属于热能工程技术领域，尤其涉及一种节能锅。背景技术[0002][0003]当前，采用普通燃料的金属锅，多以铝、不锈钢、铜、铁等金属制造，因结构简单，制造容易，使用便利，从古至今已沿续多年。然而，受容器型结构所限，传热效率很低，尤其高筒锅，热焰加热锅底后即带着未及交换的热能向周围散逸，一般只能有效利用所耗热能的50％左右，除合理耗损外，显然浪费了大量宝贵的能源和时间，污染了环境。[0004]目前出现数种使用普通燃料金属锅的实用新型设计，如：采用凹凸锅底方式、锅底装置水管等，分别以增加传热面积，改变结构等方式提高传热效率。然而，其普遍存在的问题是：1、采用凹凸锅底方式增加传热效率极其有限，且过大的凹凸还会给使用造成障碍；2、锅底装置水管虽可提高热效率，势必造成更大的使用障碍，至于采用火锅形式更不利于日常使用，令人难以接受；3、尤其是普遍未能解决热焰加热锅底后携带大量热能向四边散逸问题。[0005]如果有一种技术，可以加强锅底的对流传热速度，尽最大可能消除热能传递过程中的瓶颈，必将提高锅的热能利用效率。所以有必要进行开发研究，以提供一种节能锅，提高热能利用效率，以达到节能和减少环境污染的目的。发明内容[0006][0007]为解决上述问题，本发明的目的在于提供一种节能锅，以提高热能利用率，达到节能和减少环境污染的目的。[0008]为实现上述目的，本发明的技术方案为：一种节能锅，包括有锅体、锅面、以及锅底；其锅底上设置有强化传热的网孔蜂窝包；所述网孔蜂窝包设置有从外表面到内部密布相互连通的小孔；其中，热烟气向上流过网孔蜂窝包时，热烟气分成无数细流进出蜂窝包上的密布小孔的过程，对流面积大大增加，同时产生无数的湍流，提高了对流传热系数。[0009]进一步地，所述网孔蜂窝包外形顶部截面积≦底部截面积、几何中心线与底部截面的角度15°-90°。[0010]进一步地，所述网孔蜂窝包上开有一个或多个向同一方向开口的空腔。[0011]进一步地，所述网孔蜂窝包的截面为圆形、方形或变截面。[0012]进一步地，所述网孔蜂窝包由金属或耐火材料构成凸台形，从外表到内部密布相互连通的孔，网孔蜂窝包所有表面涂远红外辐射材料。[0013]相较于现有技术，本发明节能锅通过设置网孔蜂窝包快速吸收热烟气里面的热量3CN105747840A说明书2/3页以及火焰发射出来的辐射热量并传给被加热物体，消除了热量
