一种基于物联网技术的高稳定性温室大棚温度监控系统.pdf

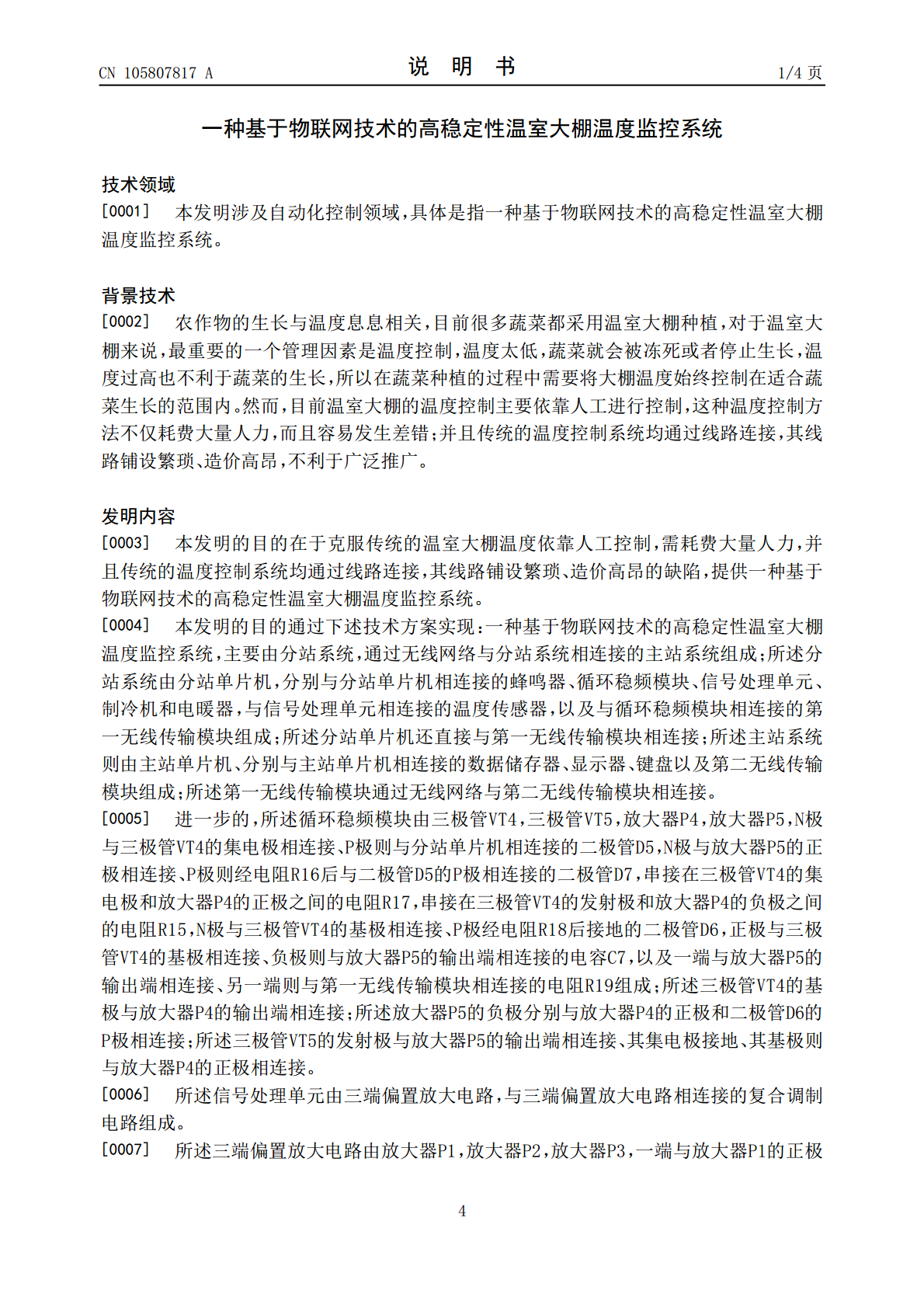

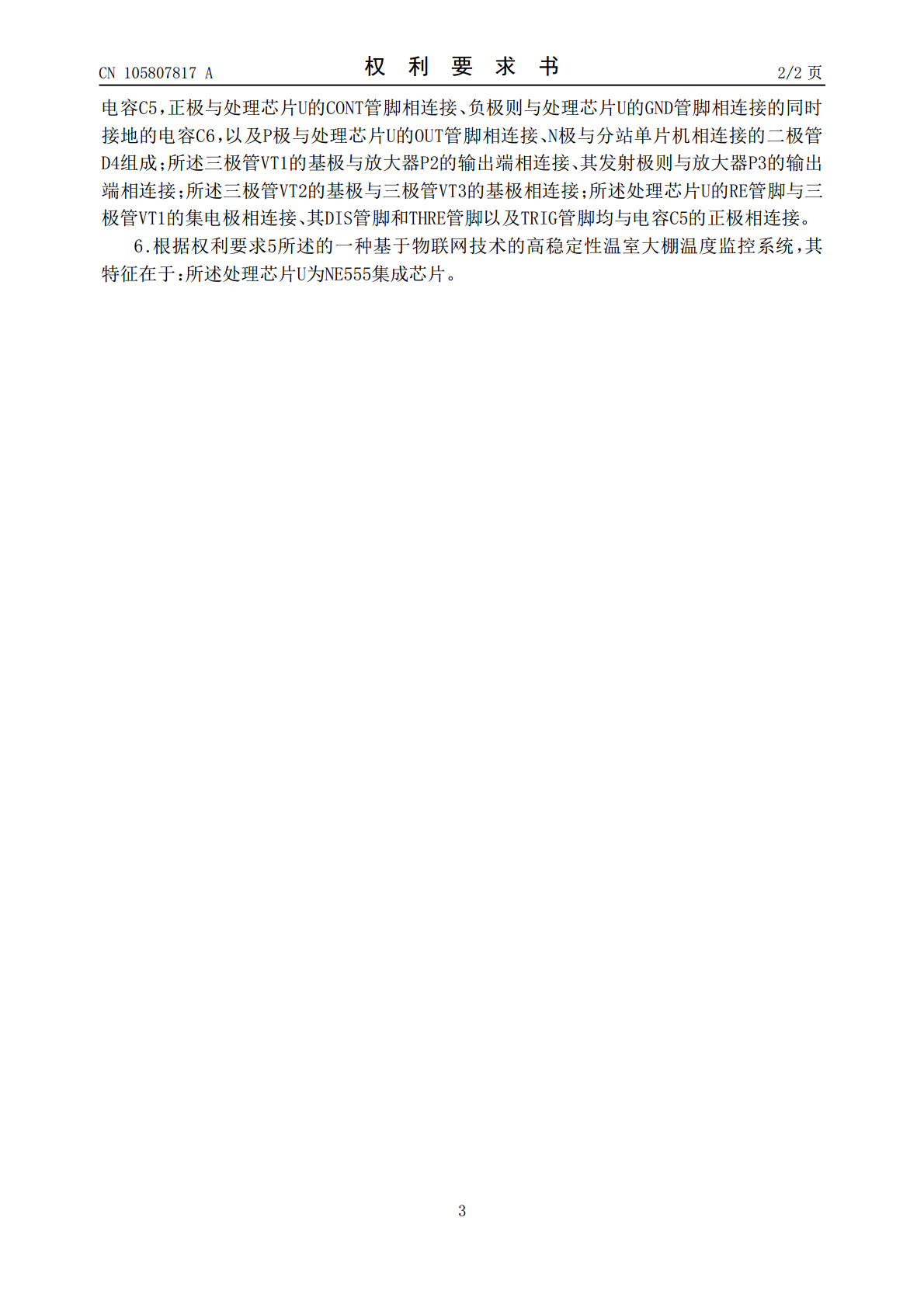

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105807817A(43)申请公布日2016.07.27(21)申请号201610349779.7(22)申请日2016.05.24(71)申请人成都尼奥尔电子科技有限公司地址610000四川省成都市高新区神仙树北路高新商贸中心A幢2层208号(72)发明人李洪军(51)Int.Cl.G05D23/30(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种基于物联网技术的高稳定性温室大棚温度监控系统(57)摘要本发明公开了一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于，主要由分站系统，通过无线网络与分站系统相连接的主站系统组成；所述分站系统由分站单片机，分别与分站单片机相连接的蜂鸣器、循环稳频模块、信号处理单元、制冷机和电暖器，与信号处理单元相连接的温度传感器，以及与循环稳频模块相连接的第一无线传输模块组成；所述分站单片机还直接与第一无线传输模块相连接；所述主站系统则由主站单片机等组成。本发明分站系统所采集的信号通过无线网络发送给主站系统，无需通过线路连接，使整个监控系统更加简单，造价成本更低。本发明的循环稳频模块可以对信号的频率进行处理，使信号频率更加稳定，更利于信号长距离传输。CN105807817ACN105807817A权利要求书1/2页1.一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于，主要由分站系统，通过无线网络与分站系统相连接的主站系统组成；所述分站系统由分站单片机，分别与分站单片机相连接的蜂鸣器、循环稳频模块、信号处理单元、制冷机和电暖器，与信号处理单元相连接的温度传感器，以及与循环稳频模块相连接的第一无线传输模块组成；所述分站单片机还直接与第一无线传输模块相连接；所述主站系统则由主站单片机、分别与主站单片机相连接的数据储存器、显示器、键盘以及第二无线传输模块组成；所述第一无线传输模块通过无线网络与第二无线传输模块相连接。2.根据权利要求1所述的一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于：所述循环稳频模块由三极管VT4，三极管VT5，放大器P4，放大器P5，N极与三极管VT4的集电极相连接、P极则与分站单片机相连接的二极管D5，N极与放大器P5的正极相连接、P极则经电阻R16后与二极管D5的P极相连接的二极管D7，串接在三极管VT4的集电极和放大器P4的正极之间的电阻R17，串接在三极管VT4的发射极和放大器P4的负极之间的电阻R15，N极与三极管VT4的基极相连接、P极经电阻R18后接地的二极管D6，正极与三极管VT4的基极相连接、负极则与放大器P5的输出端相连接的电容C7，以及一端与放大器P5的输出端相连接、另一端则与第一无线传输模块相连接的电阻R19组成；所述三极管VT4的基极与放大器P4的输出端相连接；所述放大器P5的负极分别与放大器P4的正极和二极管D6的P极相连接；所述三极管VT5的发射极与放大器P5的输出端相连接、其集电极接地、其基极则与放大器P4的正极相连接。3.根据权利要求2所述的一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于：所述信号处理单元由三端偏置放大电路，与三端偏置放大电路相连接的复合调制电路组成。4.根据权利要求3所述的一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于：所述三端偏置放大电路由放大器P1，放大器P2，放大器P3，一端与放大器P1的正极相连接、另一端则与温度传感器相连接的电阻R1，正极与放大器P1的正极相连接、负极则与放大器P1的输出端相连接的电容C1，与电容C1相并联的电阻R2，正极与放大器P1的负极相连接、负极则与放大器P3的负极相连接的电容C2，串接在放大器P3的负极和输出端之间的电阻R6，P极经电阻R3后与放大器P2的负极相连接、N极接地的二极管D1，串接在放大器P2的输出端和放大器P3的正极之间的电阻R5，N极与放大器P2的输出端相连接、P极经电阻R4后与放大器P2的正极相连接的二极管D2，以及正极与放大器P1的输出端相连接、负极则与放大器P2的正极相连接的电容C3组成；所述放大器P3的正极与放大器P1的输出端相连接、其输出端则与复合调制电路相连接；所述放大器P2的输出端与复合调制电路相连接。5.根据权利要求4所述的一种基于物联网技术的高稳定性温室大棚温度监控系统，其特征在于：所述复合调制电路由三极管VT1，三极管VT2，三极管VT3，处理芯片U，P极与三极管VT1的集电极相连接、N极经电阻R7后与三极管VT1的发射极相连接的二极管D3，串接在三极管VT1的集电极和三极管VT2的集电极之间的电阻R9，串接在三极管VT1的集电极和三极管VT3的集电极之间的电阻R12，串接在三极管VT1的集电极和处理
