一种用于生产蜂窝板的吸料传送装置.pdf

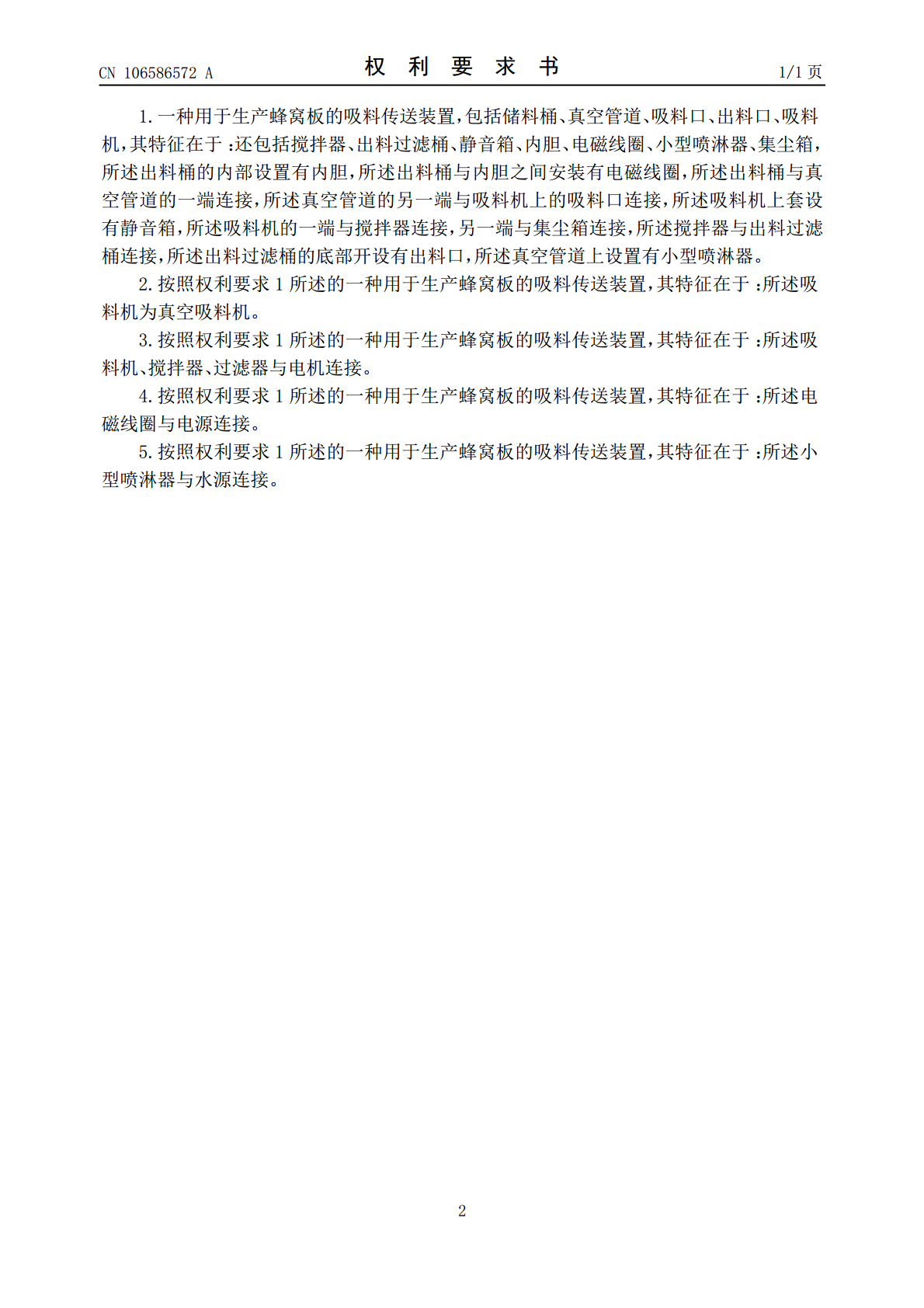

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106586572A(43)申请公布日2017.04.26(21)申请号201510672023.1(22)申请日2015.10.19(71)申请人天津富松汽车零部件有限公司地址300200天津市西青区杨柳青柳口路与津静公路交口西侧(72)发明人韩松年(51)Int.Cl.B65G53/24(2006.01)B65G53/34(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于生产蜂窝板的吸料传送装置(57)摘要一种用于生产蜂窝板的吸料传送装置，包括储料桶、真空管道等，其特征在于：还包括搅拌器、出料过滤桶、静音箱、内胆、电磁线圈、小型喷淋器、集尘箱，所述出料桶的内部设置有内胆，所述出料桶与内胆之间安装有电磁线圈，所述出料桶与真空管道的一端连接。本发明设有静音箱，可有效降低噪声对生产环境的污染，降低对人体的伤害；在真空管道上安装小型喷淋器，与水源连接，方便清理真空管道内部空间，使得设备容易清理、维护；在投料口的内壁上设置有电磁线圈，与电机连接，在通电情况下形成磁场吸附原料内的金属屑杂质，避免金属屑进入后续加工阶段损坏设备、影响产品质量。CN106586572ACN106586572A权利要求书1/1页1.一种用于生产蜂窝板的吸料传送装置，包括储料桶、真空管道、吸料口、出料口、吸料机，其特征在于：还包括搅拌器、出料过滤桶、静音箱、内胆、电磁线圈、小型喷淋器、集尘箱，所述出料桶的内部设置有内胆，所述出料桶与内胆之间安装有电磁线圈，所述出料桶与真空管道的一端连接，所述真空管道的另一端与吸料机上的吸料口连接，所述吸料机上套设有静音箱，所述吸料机的一端与搅拌器连接，另一端与集尘箱连接，所述搅拌器与出料过滤桶连接，所述出料过滤桶的底部开设有出料口，所述真空管道上设置有小型喷淋器。2.按照权利要求1所述的一种用于生产蜂窝板的吸料传送装置，其特征在于：所述吸料机为真空吸料机。3.按照权利要求1所述的一种用于生产蜂窝板的吸料传送装置，其特征在于：所述吸料机、搅拌器、过滤器与电机连接。4.按照权利要求1所述的一种用于生产蜂窝板的吸料传送装置，其特征在于：所述电磁线圈与电源连接。5.按照权利要求1所述的一种用于生产蜂窝板的吸料传送装置，其特征在于：所述小型喷淋器与水源连接。2CN106586572A说明书1/2页一种用于生产蜂窝板的吸料传送装置技术领域[0001]本发明涉及蜂窝板生产设备技术领域，尤其涉及一种用于生产蜂窝板的吸料传送装置。背景技术[0002]蜂窝板是由两块较薄的面板，牢固地粘结在一层较厚的蜂窝状芯材两面而制成的板材，亦称蜂窝夹层结构。质轻、有隔音效果、弹性好，是装修木作材料最佳的一种。然而在PP塑料传送过程中，易有金属屑或浮尘随原材料进入后续加工，导致加工质量差、设备难以清理或损坏，且工作过程中产生的噪声较大，导致工作环境差、对操作者人身伤害较大、安全可靠性较低。发明内容[0003]根据以上技术问题，本发明提供一种用于生产蜂窝板的吸料传送装置，包括储料桶、真空管道、吸料口、出料口、吸料机，其特征在于：还包括搅拌器、出料过滤桶、静音箱、内胆、电磁线圈、小型喷淋器、集尘箱，所述出料桶的内部设置有内胆，所述出料桶与内胆之间安装有电磁线圈，所述出料桶与真空管道的一端连接，所述真空管道的另一端与吸料机上的吸料口连接，所述吸料机上套设有静音箱，所述吸料机的一端与搅拌器连接，另一端与集尘箱连接，所述搅拌器与出料过滤桶连接，所述出料过滤桶的底部开设有出料口，所述真空管道上设置有小型喷淋器。[0004]所述吸料机为真空吸料机。[0005]所述吸料机、搅拌器、过滤器与电机连接。[0006]所述电磁线圈与电源连接。[0007]所述小型喷淋器与水源连接。[0008]本发明的有益效果为：本发明提供一种用于生产蜂窝板的吸料传送装置，对原有传送装置进行改进，在吸料机的外侧套设有静音箱，可有效降低噪声对生产环境的污染，降低对人体的伤害；在真空管道上安装小型喷淋器，与水源连接，方便清理真空管道内部空间，使得设备容易清理、维护；在投料口的内壁上设置有电磁线圈，与电机连接，在通电情况下形成磁场吸附原料内的金属屑杂质，避免金属屑进入后续加工阶段损坏设备、影响产品质量。附图说明[0009]图1为本发明的结构示意图。[0010]图2为储料桶的俯视图。具体实施方式[0011]根据图1、图2所示，对本发明进行进一步说明：3CN106586572A说明书2/2页如图，储料桶-1、真空管道-2、吸料口-3、搅拌器-4、出料过滤桶-5、出料口-6、吸料机-7、静音箱-8、内胆-9、电磁线圈-10、小型喷淋器-11、集尘箱-12。[0012]实施例1本发明提供一种用于生产蜂窝板的吸料传送装置
