一种防盗电动自行车电池盒.pdf

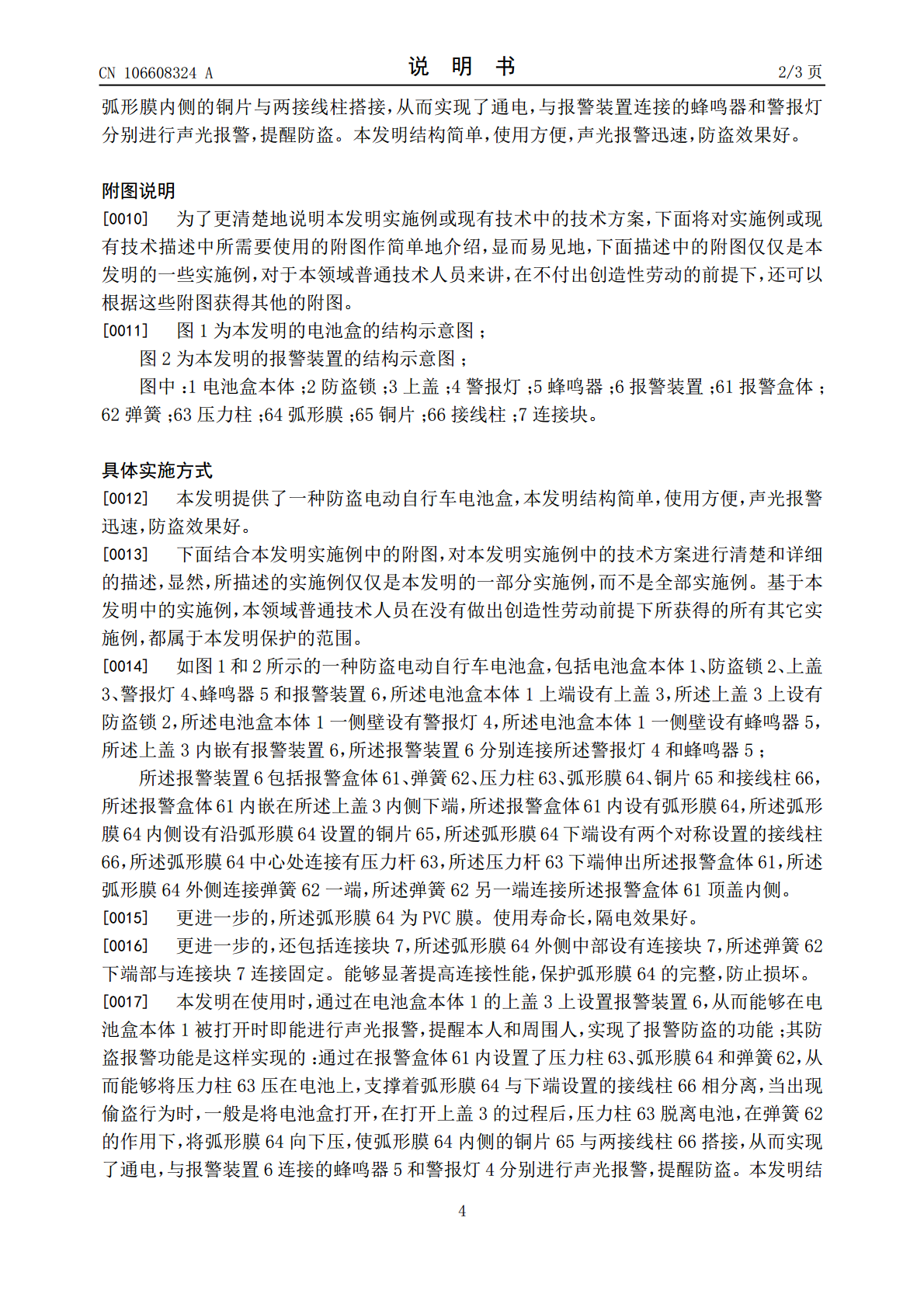

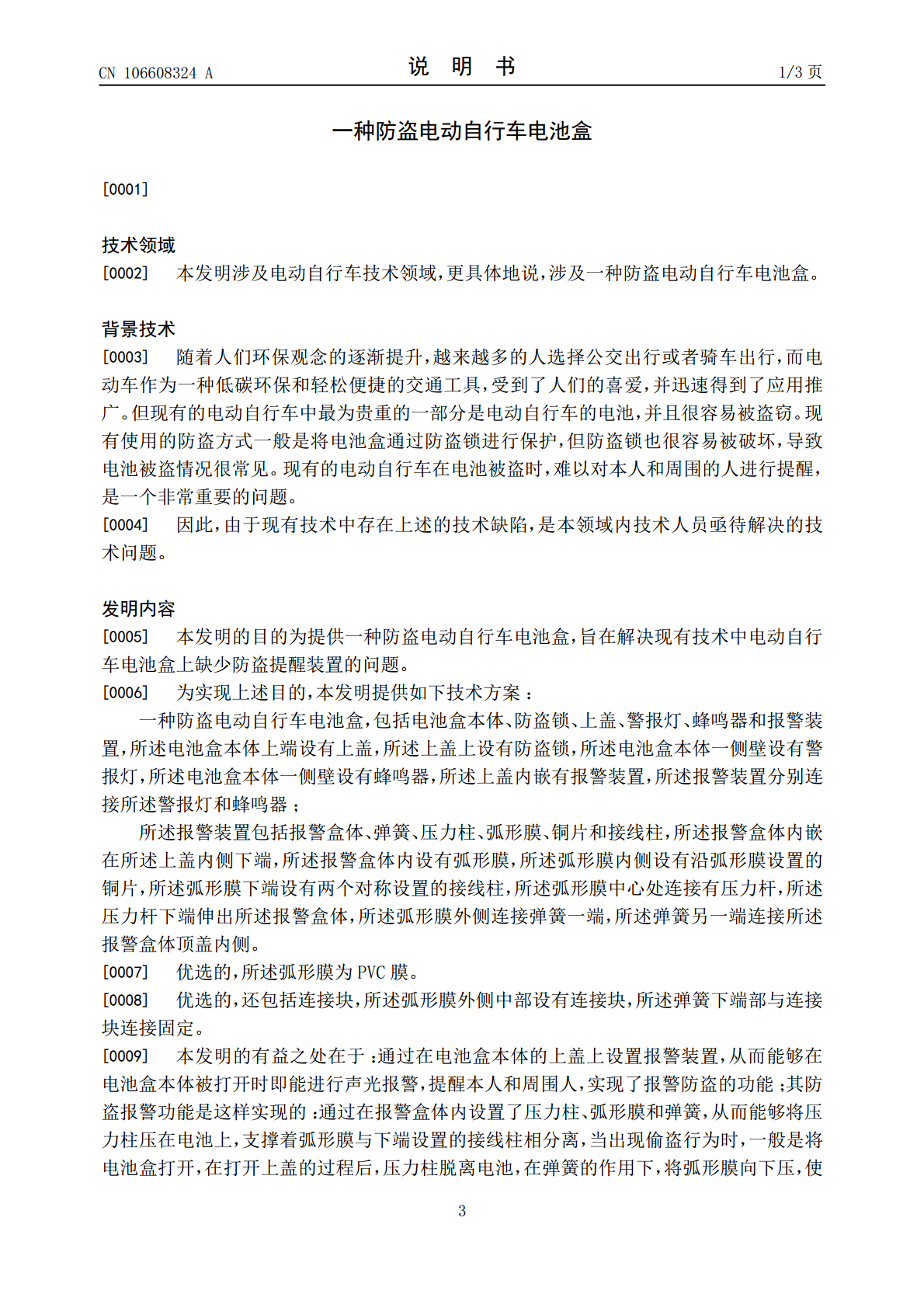

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106608324A(43)申请公布日2017.05.03(21)申请号201510686390.7(22)申请日2015.10.22(71)申请人天津赛克电动车有限公司地址300270天津市滨海新区大港港实街与金泽路交口的西南侧港实街168号(72)发明人王一博(51)Int.Cl.B62H5/20(2006.01)B62H5/00(2006.01)B62M6/90(2010.01)权利要求书1页说明书3页附图1页(54)发明名称一种防盗电动自行车电池盒(57)摘要本发明公开了一种防盗电动自行车电池盒，包括电池盒本体、防盗锁、上盖、警报灯、蜂鸣器和报警装置，电池盒本体上端设有上盖，上盖上设有防盗锁，电池盒本体一侧壁设有警报灯，电池盒本体一侧壁设有蜂鸣器，上盖内嵌有报警装置，报警装置分别连接警报灯和蜂鸣器；报警装置包括报警盒体、弹簧、压力柱、弧形膜、铜片和接线柱，报警盒体内嵌在上盖内侧下端，报警盒体内设有弧形膜，弧形膜内侧设有沿弧形膜设置的铜片，弧形膜下端设有两个对称设置的接线柱，弧形膜中心处连接有压力杆，压力杆下端伸出报警盒体，弧形膜外侧连接弹簧一端，弹簧另一端连接报警盒体顶盖内侧。本发明结构简单，使用方便，声光报警迅速，防盗效果好。CN106608324ACN106608324A权利要求书1/1页1.一种防盗电动自行车电池盒，其特征在于：包括电池盒本体、防盗锁、上盖、警报灯、蜂鸣器和报警装置，所述电池盒本体上端设有上盖，所述上盖上设有防盗锁，所述电池盒本体一侧壁设有警报灯，所述电池盒本体一侧壁设有蜂鸣器，所述上盖内嵌有报警装置，所述报警装置分别连接所述警报灯和蜂鸣器；所述报警装置包括报警盒体、弹簧、压力柱、弧形膜、铜片和接线柱，所述报警盒体内嵌在所述上盖内侧下端，所述报警盒体内设有弧形膜，所述弧形膜内侧设有沿弧形膜设置的铜片，所述弧形膜下端设有两个对称设置的接线柱，所述弧形膜中心处连接有压力杆，所述压力杆下端伸出所述报警盒体，所述弧形膜外侧连接弹簧一端，所述弹簧另一端连接所述报警盒体顶盖内侧。2.如权利要求1所述的防盗电动自行车电池盒，其特征在于：所述弧形膜为PVC膜。3.如权利要求1所述的防盗电动自行车电池盒，其特征在于：还包括连接块，所述弧形膜外侧中部设有连接块，所述弹簧下端部与连接块连接固定。2CN106608324A说明书1/3页一种防盗电动自行车电池盒[0001]技术领域[0002]本发明涉及电动自行车技术领域，更具体地说，涉及一种防盗电动自行车电池盒。背景技术[0003]随着人们环保观念的逐渐提升，越来越多的人选择公交出行或者骑车出行，而电动车作为一种低碳环保和轻松便捷的交通工具，受到了人们的喜爱，并迅速得到了应用推广。但现有的电动自行车中最为贵重的一部分是电动自行车的电池，并且很容易被盗窃。现有使用的防盗方式一般是将电池盒通过防盗锁进行保护，但防盗锁也很容易被破坏，导致电池被盗情况很常见。现有的电动自行车在电池被盗时，难以对本人和周围的人进行提醒，是一个非常重要的问题。[0004]因此，由于现有技术中存在上述的技术缺陷，是本领域内技术人员亟待解决的技术问题。发明内容[0005]本发明的目的为提供一种防盗电动自行车电池盒，旨在解决现有技术中电动自行车电池盒上缺少防盗提醒装置的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种防盗电动自行车电池盒，包括电池盒本体、防盗锁、上盖、警报灯、蜂鸣器和报警装置，所述电池盒本体上端设有上盖，所述上盖上设有防盗锁，所述电池盒本体一侧壁设有警报灯，所述电池盒本体一侧壁设有蜂鸣器，所述上盖内嵌有报警装置，所述报警装置分别连接所述警报灯和蜂鸣器；所述报警装置包括报警盒体、弹簧、压力柱、弧形膜、铜片和接线柱，所述报警盒体内嵌在所述上盖内侧下端，所述报警盒体内设有弧形膜，所述弧形膜内侧设有沿弧形膜设置的铜片，所述弧形膜下端设有两个对称设置的接线柱，所述弧形膜中心处连接有压力杆，所述压力杆下端伸出所述报警盒体，所述弧形膜外侧连接弹簧一端，所述弹簧另一端连接所述报警盒体顶盖内侧。[0007]优选的，所述弧形膜为PVC膜。[0008]优选的，还包括连接块，所述弧形膜外侧中部设有连接块，所述弹簧下端部与连接块连接固定。[0009]本发明的有益之处在于：通过在电池盒本体的上盖上设置报警装置，从而能够在电池盒本体被打开时即能进行声光报警，提醒本人和周围人，实现了报警防盗的功能；其防盗报警功能是这样实现的：通过在报警盒体内设置了压力柱、弧形膜和弹簧，从而能够将压力柱压在电池上，支撑着弧形膜与下端设置的接线柱相分离，当出现偷盗行为时，一般是将电池盒打开，在打开上盖的过程后，压力柱脱离电池，在弹簧的作用下，将弧形膜
