耳机装置、耳机及使用耳机装置处理信号的方法.pdf

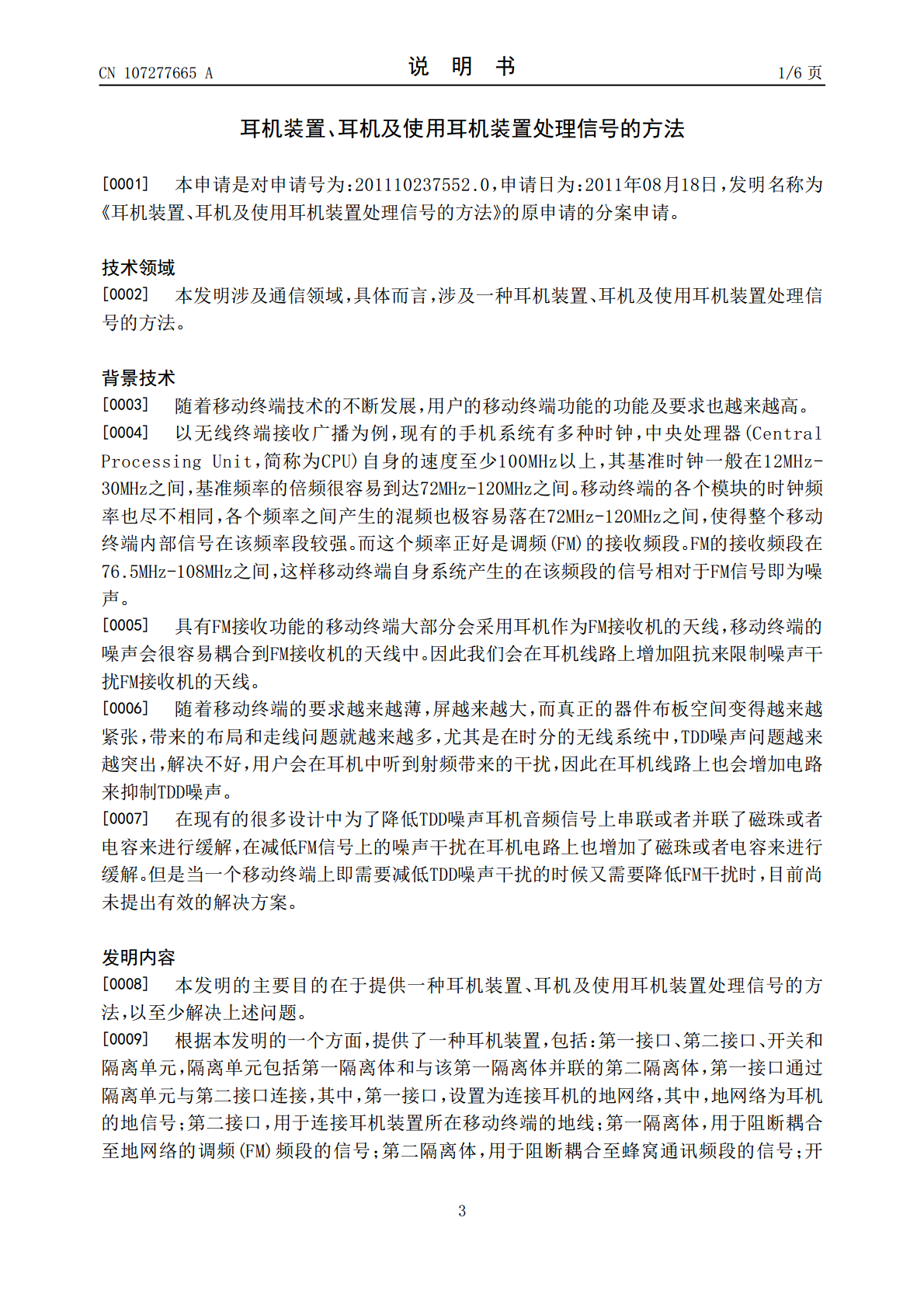

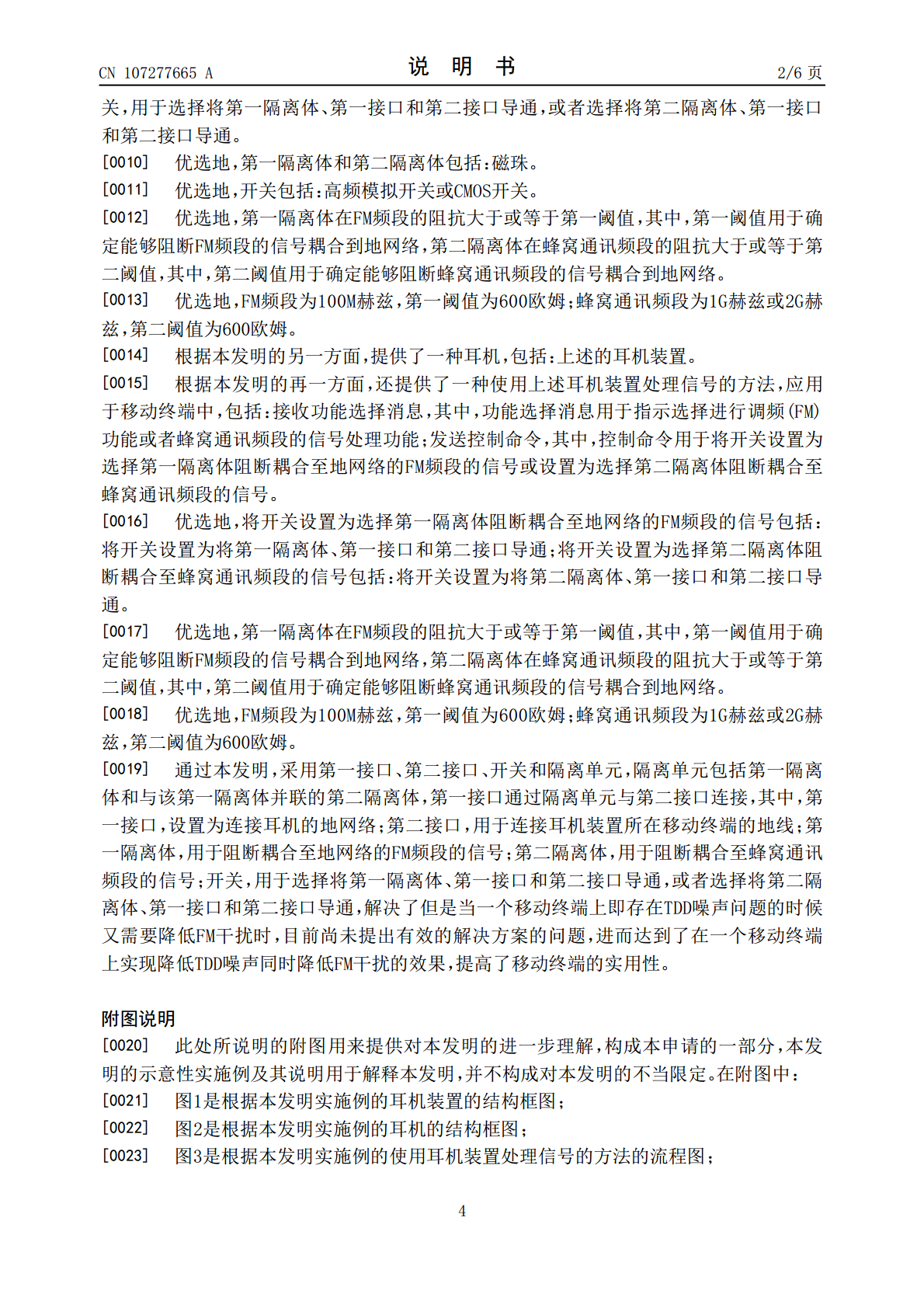

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107277665A(43)申请公布日2017.10.20(21)申请号201710581559.1(22)申请日2011.08.18(62)分案原申请数据201110237552.02011.08.18(71)申请人中兴通讯股份有限公司地址518057广东省深圳市南山区科技南路55号(72)发明人李超孙勃曾宪铮张晓峰(74)专利代理机构北京康信知识产权代理有限责任公司11240代理人江舟董文倩(51)Int.Cl.H04R1/10(2006.01)H04R3/00(2006.01)权利要求书1页说明书6页附图3页(54)发明名称耳机装置、耳机及使用耳机装置处理信号的方法(57)摘要本发明公开了一种耳机装置、耳机及使用耳机装置处理信号的方法，该耳机装置包括：第一接口、第二接口、开关和隔离单元，隔离单元包括第一隔离体和与该第一隔离体并联的第二隔离体，第一接口通过隔离单元与第二接口连接，其中，第一接口，设置为连接耳机的地网络；第二接口，用于连接耳机装置所在移动终端的地线；第一隔离体，用于阻断耦合至地网络的调频段的信号；第二隔离体，用于阻断耦合至蜂窝通讯频段的信号；开关，用于选择将第一隔离体、第一接口和第二接口导通，或者选择将第二隔离体、第一接口和第二接口导通。通过本发明，同时减低TDD噪声干扰的时候又需要降低FM干扰，提高了用户体验。CN107277665ACN107277665A权利要求书1/1页1.一种耳机装置，其特征在于，包括：第一接口、第二接口、开关和隔离单元，所述隔离单元包括第一隔离体和与该第一隔离体并联的第二隔离体，所述第一接口通过所述隔离单元与所述第二接口连接，其中，所述第一接口，设置为连接耳机的地网络，其中，所述地网络为所述耳机的地信号；所述第二接口，用于连接所述耳机装置所在移动终端的地线；所述第一隔离体，用于阻断耦合至所述地网络的调频FM频段的信号；所述第二隔离体，用于阻断耦合至蜂窝通讯频段的信号；所述开关，用于选择将所述第一隔离体、所述第一接口和所述第二接口导通，或者选择将所述第二隔离体、所述第一接口和所述第二接口导通。2.根据权利要求1所述的耳机装置，其特征在于，所述第一隔离体和所述第二隔离体包括：磁珠。3.根据权利要求1所述的耳机装置，其特征在于，所述开关包括：高频模拟开关或互补金属氧化物半导体CMOS开关。4.根据权利要求1至3中任一项所述的耳机装置，其特征在于，所述第一隔离体在所述FM频段的阻抗大于或等于第一阈值，其中，所述第一阈值用于确定能够阻断所述FM频段的信号耦合到所述地网络，所述第二隔离体在所述蜂窝通讯频段的阻抗大于或等于第二阈值，其中，所述第二阈值用于确定能够阻断所述蜂窝通讯频段的信号耦合到所述地网络。5.根据权利要求4所述的耳机装置，其特征在于，所述FM频段为100M赫兹，所述第一阈值为600欧姆；所述蜂窝通讯频段为1G赫兹或2G赫兹，所述第二阈值为600欧姆。6.一种耳机，其特征在于，包括：权利要求1至5中任一项所述的耳机装置。7.一种使用权利要求1至5中任一项所述耳机装置处理信号的方法，应用于移动终端中，其特征在于，包括：接收功能选择消息，其中，所述功能选择消息用于指示选择进行调频FM功能或者蜂窝通讯频段的信号处理功能；发送控制命令，其中，所述控制命令用于将所述开关设置为选择第一隔离体阻断耦合至所述地网络的调频FM频段的信号或设置为选择第二隔离体阻断耦合至所述蜂窝通讯频段的信号。8.根据权利要求7所述的方法，其特征在于，将所述开关设置为选择所述第一隔离体阻断耦合至所述地网络的调频段的信号包括：将所述开关设置为将所述第一隔离体、所述第一接口和所述第二接口导通；将所述开关设置为选择第二隔离体阻断耦合至所述蜂窝通讯频段的信号包括：将所述开关设置为将所述第二隔离体、所述第一接口和所述第二接口导通。9.根据权利要求7或8所述的方法，其特征在于，所述第一隔离体在所述FM频段的阻抗大于或等于第一阈值，其中，所述第一阈值用于确定能够阻断所述FM频段的信号耦合到所述地网络，所述第二隔离体在所述蜂窝通讯频段的阻抗大于或等于第二阈值，其中，所述第二阈值用于确定能够阻断所述蜂窝通讯频段的信号耦合到所述地网络。10.根据权利要求9所述的方法，其特征在于，所述FM频段为100M赫兹，所述第一阈值为600欧姆；所述蜂窝通讯频段为1G赫兹或2G赫兹，所述第二阈值为600欧姆。2CN107277665A说明书1/6页耳机装置、耳机及使用耳机装置处理信号的方法[0001]本申请是对申请号为：201110237552.0，申请日为：2011年08月18日，发明名称为《耳机装置、耳机及使用耳机装置处理信号的方法》的原申请的分案申请。技术领域[0002
