一种自动控温型太阳能养蜂箱.pdf

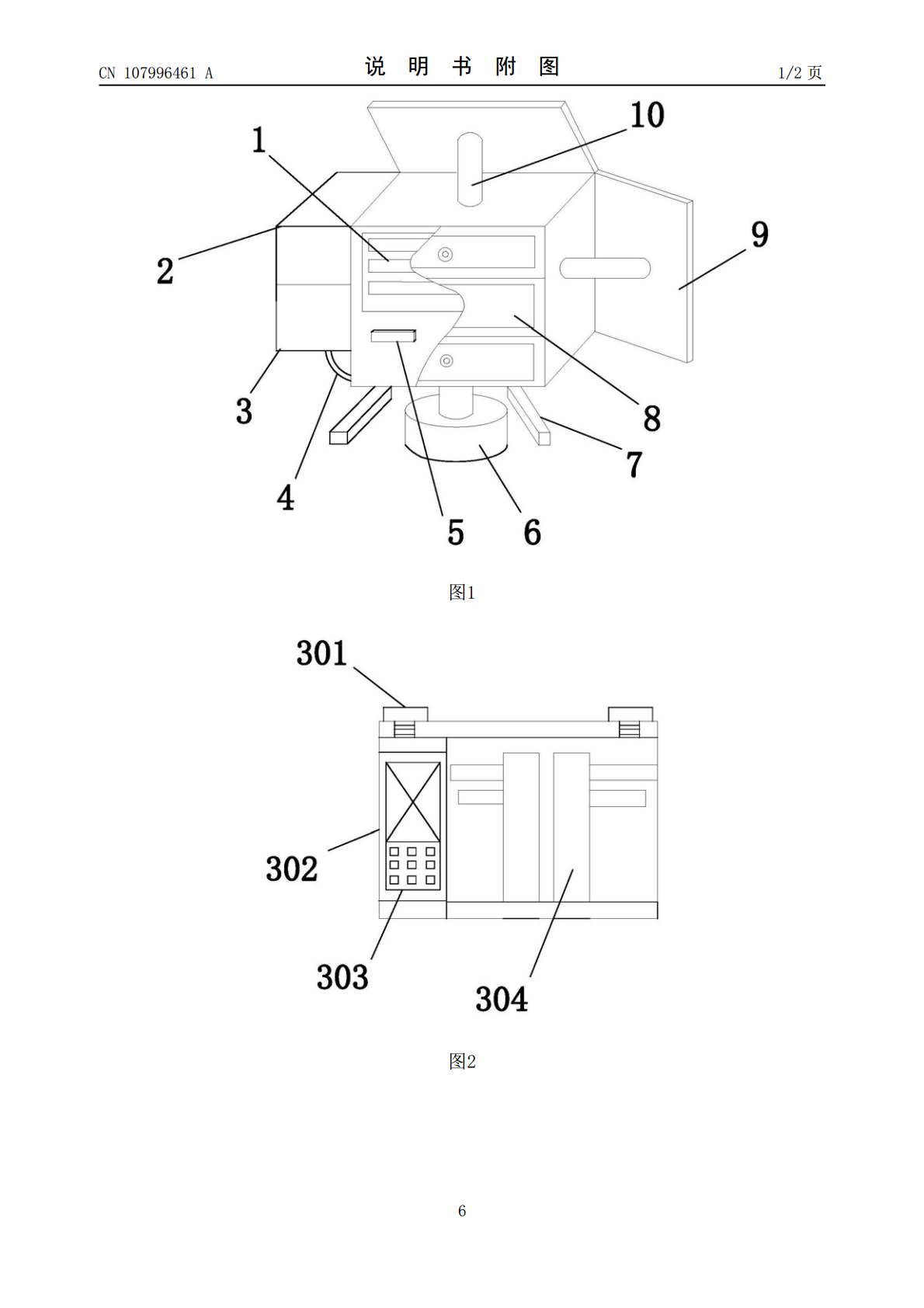

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107996461A(43)申请公布日2018.05.08(21)申请号201810010867.3(22)申请日2018.01.05(71)申请人漳州迈威特生物科技有限公司地址363118福建省漳州市高新区九湖镇新春村(72)发明人陈燕斌(74)专利代理机构北京东方盛凡知识产权代理事务所(普通合伙)11562代理人宋平(51)Int.Cl.A01K47/06(2006.01)A01K47/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种自动控温型太阳能养蜂箱(57)摘要本发明公开了一种自动控温型太阳能养蜂箱，其结构包括养蜂箱本体、光伏逆变器、自动控温装置、电流线、湿度传感器、支撑底座、稳定支架、养蜂盒、太阳能电池板、伸缩杆，伸缩杆通过螺丝固定在养蜂箱本体的上方，太阳能电池板嵌套在养蜂箱本体的后方，自动控温装置设有可调节六角螺丝、外保护壳、蓄电池、电流导线管、加热电阻丝、导热板，本发明通过设有的自动控温装置，能够通过加热电阻丝发热增加箱内的温度，提高了对蜂箱内部温度的控制效果，为蜜蜂提供温暖舒适的生存环境，提高蜂蜜产量，有利于蜜蜂健康生长，给农民带来可观的经济效益。CN107996461ACN107996461A权利要求书1/1页1.一种自动控温型太阳能养蜂箱，其特征在于：其结构包括养蜂箱本体(1)、光伏逆变器(2)、自动控温装置(3)、电流线(4)、湿度传感器(5)、支撑底座(6)、稳定支架(7)、养蜂盒(8)、太阳能电池板(9)、伸缩杆(10)，所述伸缩杆(10)通过螺丝固定在养蜂箱本体(1)的上方，所述太阳能电池板(9)嵌套在养蜂箱本体(1)的后方，所述养蜂盒(8)机械连接在养蜂箱本体(1)表面的右侧，所述支撑底座(6)通过铆钉固定在养蜂箱本体(1)的下方，所述稳定支架(7)安设在支撑底座(6)的右侧并且与养蜂箱本体(1)钉连接，所述光伏逆变器(2)通过导线固定在养蜂箱本体(1)左侧的上方，所述自动控温装置(3)设有可调节六角螺丝(301)、外保护壳(302)、中央处理器(303)、蓄电池(304)，所述可调节六角螺丝(301)螺纹连接在外保护壳(302)内部的上方，所述中央处理器(303)胶连接在外保护壳(302)内部的左下角，所述蓄电池(304)通过铆钉固定在外保护壳(302)的内部，所述外保护壳(302)钉连接在光伏逆变器(2)的下方，所述养蜂箱本体(1)设有加热电阻丝(101)、导热板(102)、温度传感器(103)、外壳体(104)，所述加热电阻丝(101)焊接在导热板(102)的表面，所述温度传感器(103)通过螺丝固定在导热板(102)的下方，所述导热板(102)通过螺丝固定在外壳体(104)的表面，所述加热电阻丝(101)通过导线与自动控温装置(3)电连接。2.根据权利要求1所述的一种自动控温型太阳能养蜂箱，其特征在于：所述养蜂盒(8)设有两个以上并且互相平行。3.根据权利要求1所述的一种自动控温型太阳能养蜂箱，其特征在于：所述电流线(4)胶连接在自动控温装置(3)的下方。4.根据权利要求1所述的一种自动控温型太阳能养蜂箱，其特征在于：所述稳定支架(7)为一个长方体结构，其长度为50cm，宽度为30cm，高度为10cm。5.根据权利要求1所述的一种自动控温型太阳能养蜂箱，其特征在于：所述湿度传感器(5)镶嵌在养蜂箱本体(1)表面的左下角。2CN107996461A说明书1/3页一种自动控温型太阳能养蜂箱技术领域[0001]本发明是一种自动控温型太阳能养蜂箱，属于养蜂箱领域。背景技术[0002]蜂箱是养蜂过程中供蜜蜂繁衍生息的处所，是最基本的养蜂工具。[0003]现有技术公开了申请号为：201520563383.3的一种太阳能蜂箱，包括箱体和盖体，还包括湿度传感器、控制器、开关电路、驱动装置和降温装置，所述降温装置包括用于对蜂箱降温的喷水器和太阳能遮光板，所述太阳能遮光板通过支架设置于箱体上方，所述太阳能遮光板为多块且依次铰接，所述支架连接有水平设置于箱体上方的用于使太阳能遮光板沿水平方向展开的导轨，所述太阳能遮光板的固定端与导轨铰接，所述太阳能遮光板的活动端与驱动装置连接，所述湿度传感器的输出端与控制器的输入端连接，所述控制器的输出端与开关电路的输入端连接，所述开关电路的输出端与喷水器连接，所述控制器的输出端与驱动装置的输入端连接，不仅可以随时根据需要调节蜜蜂的生活环境，提高养蜂质量，还可以有效的节省人力，提高工作效率，现有技术设备对养蜂箱内的温度控制效果较差，特别是在寒冷的冬季，低温天气很容易造成蜜蜂死亡，给养蜂户带来极大的损失。发明内容[0004]针对现有技术存在的不足，本发明目的是提供一种自动控温
