具有蜂路隔王或隔蜂功能的磁能巢框上梁.pdf

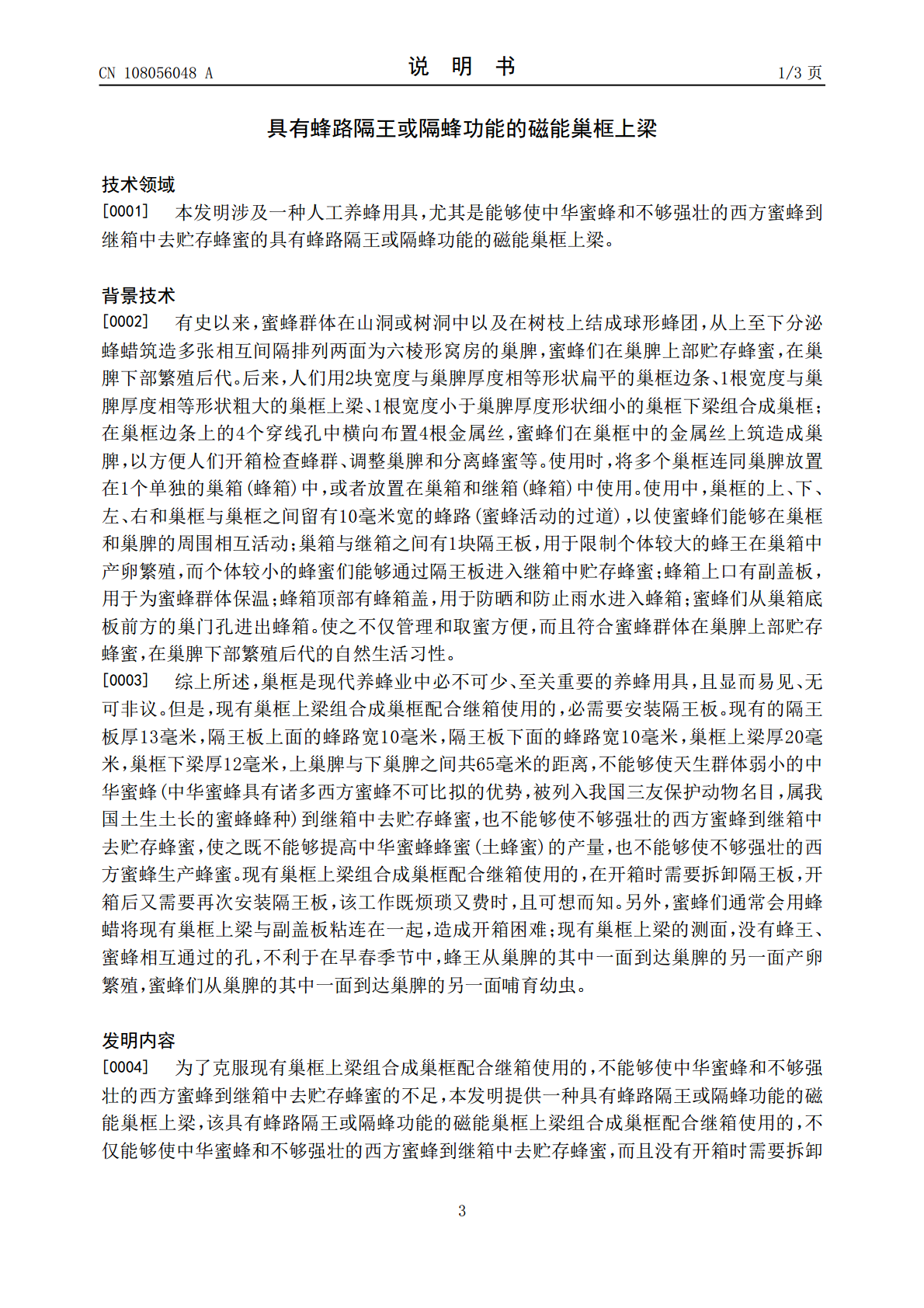

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108056048A(43)申请公布日2018.05.22(21)申请号201810032905.5(22)申请日2018.01.13(71)申请人成都诚克兄弟蜂业有限公司地址611639四川省成都市蒲江县西来镇禹王街106号(72)发明人张友富张诚张克思(51)Int.Cl.A01K47/02(2006.01)权利要求书1页说明书3页附图3页(54)发明名称具有蜂路隔王或隔蜂功能的磁能巢框上梁(57)摘要一种能够使中华蜜蜂和不够强壮的西方蜜蜂到继箱中去贮存蜂蜜的具有蜂路隔王或隔蜂功能的磁能巢框上梁。它是在磁能上梁的测面有多个蜂王、蜜蜂互通孔，磁能上梁的上平面有多个磁材孔，磁材孔中分别粘贴永久磁铁，磁能上梁上平面上有1块隔王隔蜂板。本发明组合成巢框配合继箱使用的，不必安装隔王板且既有隔王功能，能够防止蜜蜂将巢框上梁与副盖板粘连在一起。具有使用简单，节省工时，使用寿命长，隔王隔蜂板与磁能上梁分离方便的优点。CN108056048ACN108056048A权利要求书1/1页1.一种具有蜂路隔王或隔蜂功能的磁能巢框上梁，由木材、永久磁材和金属板材制成，其特征是：磁能上梁的测面，有多个直径为6～12毫米的蜂王、蜜蜂互通孔；磁能上梁的上平面，有多个直径为10～20毫米，深3～10毫米的磁材孔，磁材孔中，分别粘贴1块直径为10～20毫米，厚3～10毫米的永久磁铁；磁能上梁上平面上，有1块长268～492毫米，宽26～28毫米，厚0.5～1.2毫米，其中一边有2排条形隔王孔或圆形隔王孔，另一边有2排圆形隔蜂孔或条形隔蜂孔的隔王隔蜂板。2.根据权利要求1所述的具有蜂路隔王或隔蜂功能的磁能巢框上梁，其特征是：磁能上梁长268～492毫米，宽26～28毫米，厚20～22毫米，上平面的两端分别有巢框耳，下平面的中心线上，有1条宽4.2毫米，深3毫米的巢础嵌入通槽。3.根据权利要求1所述的具有蜂路隔王或隔蜂功能的磁能巢框上梁，其特征是：条形隔王孔宽3.6～4.8毫米，长8～50毫米，圆形隔王孔直径为3.6～4.8毫米。4.根据权利要求1所述的具有蜂路隔王或隔蜂功能的磁能巢框上梁，其特征是：圆形隔蜂孔直径为2.5～3.5毫米，条形隔蜂孔宽2.5～3.5毫米，长12～35毫米。2CN108056048A说明书1/3页具有蜂路隔王或隔蜂功能的磁能巢框上梁技术领域[0001]本发明涉及一种人工养蜂用具，尤其是能够使中华蜜蜂和不够强壮的西方蜜蜂到继箱中去贮存蜂蜜的具有蜂路隔王或隔蜂功能的磁能巢框上梁。背景技术[0002]有史以来，蜜蜂群体在山洞或树洞中以及在树枝上结成球形蜂团，从上至下分泌蜂蜡筑造多张相互间隔排列两面为六棱形窝房的巢脾，蜜蜂们在巢脾上部贮存蜂蜜，在巢脾下部繁殖后代。后来，人们用2块宽度与巢脾厚度相等形状扁平的巢框边条、1根宽度与巢脾厚度相等形状粗大的巢框上梁、1根宽度小于巢脾厚度形状细小的巢框下梁组合成巢框；在巢框边条上的4个穿线孔中横向布置4根金属丝，蜜蜂们在巢框中的金属丝上筑造成巢脾，以方便人们开箱检查蜂群、调整巢脾和分离蜂蜜等。使用时，将多个巢框连同巢脾放置在1个单独的巢箱(蜂箱)中，或者放置在巢箱和继箱(蜂箱)中使用。使用中，巢框的上、下、左、右和巢框与巢框之间留有10毫米宽的蜂路(蜜蜂活动的过道)，以使蜜蜂们能够在巢框和巢脾的周围相互活动；巢箱与继箱之间有1块隔王板，用于限制个体较大的蜂王在巢箱中产卵繁殖，而个体较小的蜂蜜们能够通过隔王板进入继箱中贮存蜂蜜；蜂箱上口有副盖板，用于为蜜蜂群体保温；蜂箱顶部有蜂箱盖，用于防晒和防止雨水进入蜂箱；蜜蜂们从巢箱底板前方的巢门孔进出蜂箱。使之不仅管理和取蜜方便，而且符合蜜蜂群体在巢脾上部贮存蜂蜜，在巢脾下部繁殖后代的自然生活习性。[0003]综上所述，巢框是现代养蜂业中必不可少、至关重要的养蜂用具，且显而易见、无可非议。但是，现有巢框上梁组合成巢框配合继箱使用的，必需要安装隔王板。现有的隔王板厚13毫米，隔王板上面的蜂路宽10毫米，隔王板下面的蜂路宽10毫米，巢框上梁厚20毫米，巢框下梁厚12毫米，上巢脾与下巢脾之间共65毫米的距离，不能够使天生群体弱小的中华蜜蜂(中华蜜蜂具有诸多西方蜜蜂不可比拟的优势，被列入我国三友保护动物名目，属我国土生土长的蜜蜂蜂种)到继箱中去贮存蜂蜜，也不能够使不够强壮的西方蜜蜂到继箱中去贮存蜂蜜，使之既不能够提高中华蜜蜂蜂蜜(土蜂蜜)的产量，也不能够使不够强壮的西方蜜蜂生产蜂蜜。现有巢框上梁组合成巢框配合继箱使用的，在开箱时需要拆卸隔王板，开箱后又需要再次安装隔王板，该工作既烦琐又费时，且可想而知。另外，蜜蜂们通常会用蜂蜡将现有巢框上梁与副盖板粘连在一起，造成开箱困难；现有巢框上梁的测面，没
