一种橡胶机械的温控装置.pdf

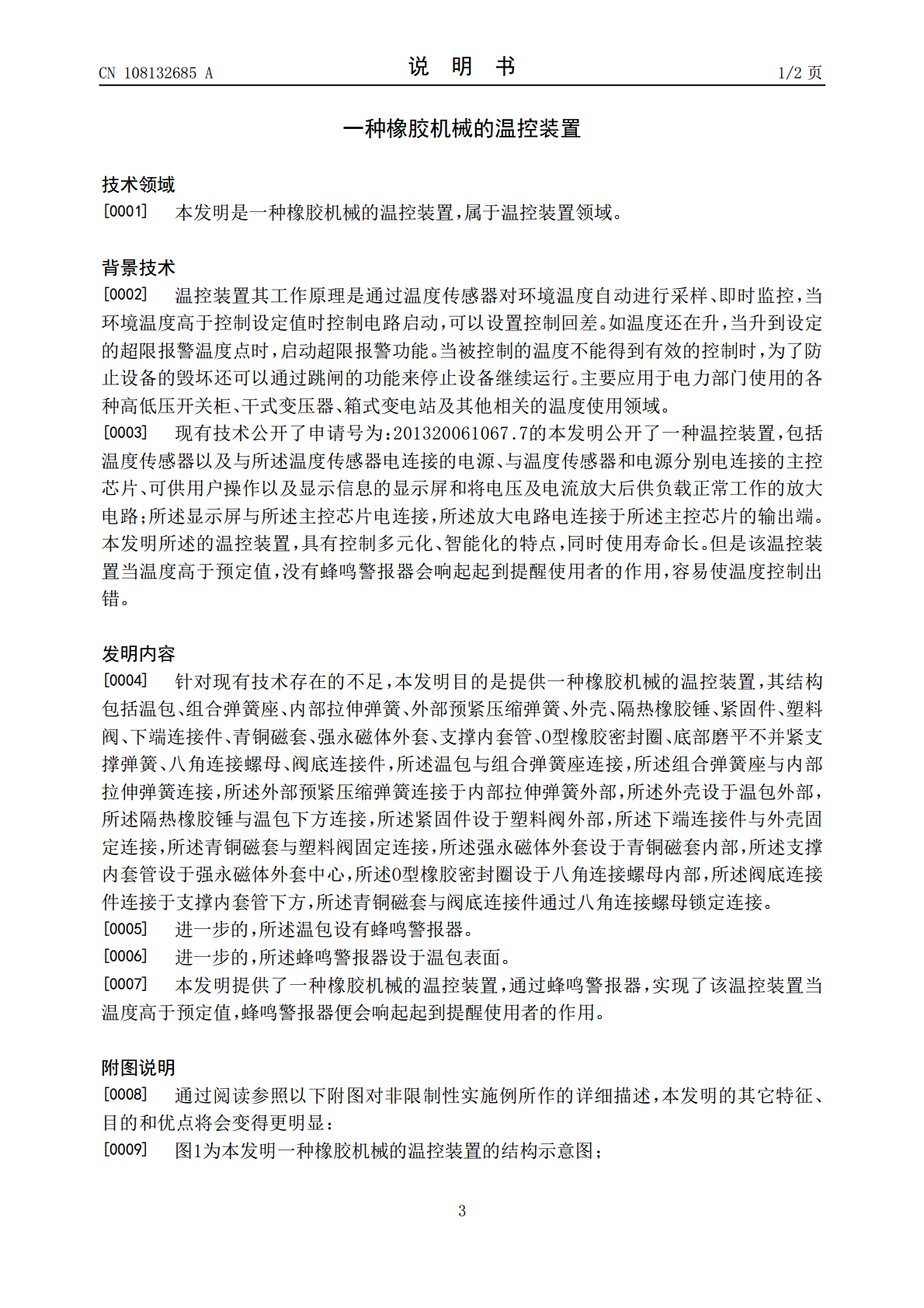

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108132685A(43)申请公布日2018.06.08(21)申请号201611092495.0(22)申请日2016.12.01(71)申请人天津华协信泰科技发展有限公司地址300000天津市河西区琼州道南华里39门309(72)发明人魏春英(74)专利代理机构天津合志慧知识产权代理事务所(普通合伙)12219代理人陈松(51)Int.Cl.G05D23/20(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种橡胶机械的温控装置(57)摘要本发明公开了一种橡胶机械的温控装置，其结构包括温包、组合弹簧座、内部拉伸弹簧、外部预紧压缩弹簧、外壳、隔热橡胶锤、紧固件、塑料阀、下端连接件、青铜磁套、强永磁体外套、支撑内套管、O型橡胶密封圈、底部磨平不并紧支撑弹簧、八角连接螺母、阀底连接件，所述温包与组合弹簧座连接，所述组合弹簧座与内部拉伸弹簧连接，所述外部预紧压缩弹簧连接于内部拉伸弹簧外部，所述外壳设于温包外部，所述隔热橡胶锤与温包下方连接，所述紧固件设于塑料阀外部，所述下端连接件与外壳固定连接，本发明提供了一种橡胶机械的温控装置，通过蜂鸣警报器，实现了该温控装置当温度高于预定值，蜂鸣警报器便会响起起到提醒使用者的作用。CN108132685ACN108132685A权利要求书1/1页1.一种橡胶机械的温控装置，其特征在于：其结构包括温包(1)、组合弹簧座(2)、内部拉伸弹簧(3)、外部预紧压缩弹簧(4)、外壳(5)、隔热橡胶锤(6)、紧固件(7)、塑料阀(8)、下端连接件(9)、青铜磁套(10)、强永磁体外套(11)、支撑内套管(12)、O型橡胶密封圈(13)、底部磨平不并紧支撑弹簧(14)、八角连接螺母(15)、阀底连接件(16)，所述温包(1)与组合弹簧座(2)连接，所述组合弹簧座(2)与内部拉伸弹簧(3)连接，所述外部预紧压缩弹簧(4)连接于内部拉伸弹簧(3)外部，所述外壳(5)设于温包(1)外部，所述隔热橡胶锤(6)与温包(1)下方连接，所述紧固件(7)设于塑料阀(8)外部，所述下端连接件(9)与外壳(5)固定连接，所述青铜磁套(10)与塑料阀(8)固定连接，所述强永磁体外套(11)设于青铜磁套(10)内部，所述支撑内套管(12)设于强永磁体外套(11)中心，所述O型橡胶密封圈(13)设于八角连接螺母(15)内部，所述阀底连接件(16)连接于支撑内套管(12)下方，所述青铜磁套(10)与阀底连接件(16)通过八角连接螺母(15)锁定连接。2.根据权利要求1所述的一种板式空气预热器，其特征在于：所述温包(1)设有蜂鸣警报器(100)。3.根据权利要求2所述的一种板式空气预热器，其特征在于：所述蜂鸣警报器(100)设于温包(1)表面。2CN108132685A说明书1/2页一种橡胶机械的温控装置技术领域[0001]本发明是一种橡胶机械的温控装置，属于温控装置领域。背景技术[0002]温控装置其工作原理是通过温度传感器对环境温度自动进行采样、即时监控，当环境温度高于控制设定值时控制电路启动，可以设置控制回差。如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。当被控制的温度不能得到有效的控制时，为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。主要应用于电力部门使用的各种高低压开关柜、干式变压器、箱式变电站及其他相关的温度使用领域。[0003]现有技术公开了申请号为：201320061067.7的本发明公开了一种温控装置，包括温度传感器以及与所述温度传感器电连接的电源、与温度传感器和电源分别电连接的主控芯片、可供用户操作以及显示信息的显示屏和将电压及电流放大后供负载正常工作的放大电路；所述显示屏与所述主控芯片电连接，所述放大电路电连接于所述主控芯片的输出端。本发明所述的温控装置，具有控制多元化、智能化的特点，同时使用寿命长。但是该温控装置当温度高于预定值，没有蜂鸣警报器会响起起到提醒使用者的作用，容易使温度控制出错。发明内容[0004]针对现有技术存在的不足，本发明目的是提供一种橡胶机械的温控装置，其结构包括温包、组合弹簧座、内部拉伸弹簧、外部预紧压缩弹簧、外壳、隔热橡胶锤、紧固件、塑料阀、下端连接件、青铜磁套、强永磁体外套、支撑内套管、O型橡胶密封圈、底部磨平不并紧支撑弹簧、八角连接螺母、阀底连接件，所述温包与组合弹簧座连接，所述组合弹簧座与内部拉伸弹簧连接，所述外部预紧压缩弹簧连接于内部拉伸弹簧外部，所述外壳设于温包外部，所述隔热橡胶锤与温包下方连接，所述紧固件设于塑料阀外部，所述下端连接件与外壳固定连接，所述青铜磁套与塑料阀固定连接，所述强永磁体外套设于青铜磁套内部，所述支撑内套管设于强永磁体外套中心，所述O
