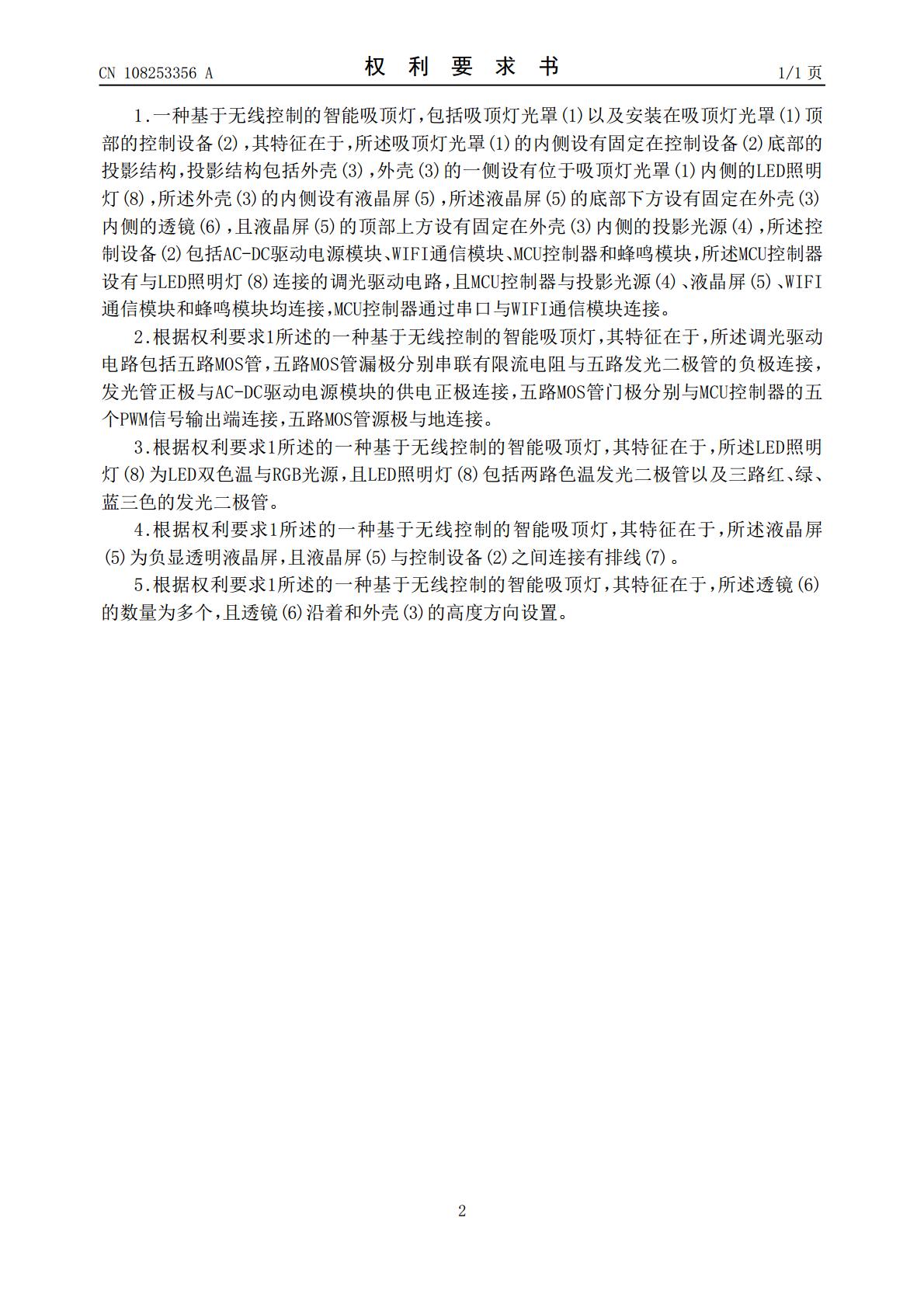

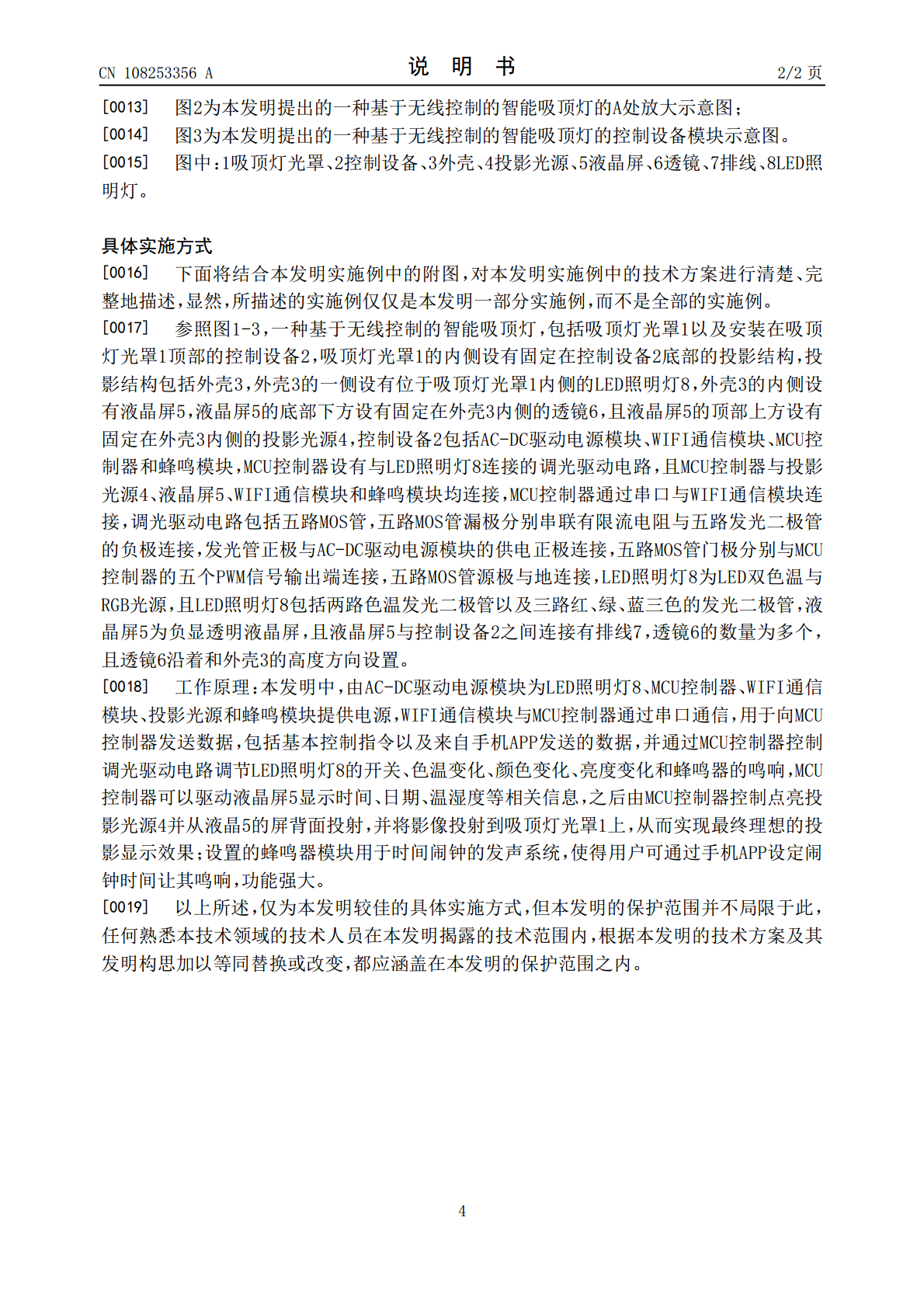

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108253356A(43)申请公布日2018.07.06(21)申请号201810065780.6F21V23/04(2006.01)(22)申请日2018.01.23F21V33/00(2006.01)H05B33/08(2006.01)(71)申请人深圳市物联微电子有限公司F21Y113/10(2016.01)地址518000广东省深圳市南山区高新科F21Y115/10(2016.01)技园北环大道北松坪山路1号源兴科技大厦5层南座509(72)发明人陈平罗康王者师(74)专利代理机构佛山览众深联知识产权代理事务所(普通合伙)44435代理人刘先珍(51)Int.Cl.F21S8/04(2006.01)F21V5/00(2018.01)F21V5/04(2006.01)F21V23/00(2015.01)权利要求书1页说明书2页附图1页(54)发明名称一种基于无线控制的智能吸顶灯(57)摘要本发明公开了一种基于无线控制的智能吸顶灯，包括吸顶灯光罩以及安装在吸顶灯光罩顶部的控制设备，所述吸顶灯光罩的内侧设有固定在控制设备底部的投影结构，投影结构包括外壳，外壳的一侧设有位于吸顶灯光罩内侧的LED照明灯，所述外壳的内侧设有液晶屏，所述液晶屏的底部下方设有固定在外壳内侧的透镜，且液晶屏的顶部上方设有固定在外壳内侧的投影光源。本发明通过AC-DC驱动电源模块、LED双色温与RGB光源、MCU控制器、WIFI通信模块、投影光源、蜂鸣模块、液晶屏和投影光源等结构的配合使用，能够将时间、日期和温湿度等相关信息投影到吸顶灯光罩上，从而实现理想的投影显示效果，使得吸顶灯功能强大，使用效果好。CN108253356ACN108253356A权利要求书1/1页1.一种基于无线控制的智能吸顶灯，包括吸顶灯光罩(1)以及安装在吸顶灯光罩(1)顶部的控制设备(2)，其特征在于，所述吸顶灯光罩(1)的内侧设有固定在控制设备(2)底部的投影结构，投影结构包括外壳(3)，外壳(3)的一侧设有位于吸顶灯光罩(1)内侧的LED照明灯(8)，所述外壳(3)的内侧设有液晶屏(5)，所述液晶屏(5)的底部下方设有固定在外壳(3)内侧的透镜(6)，且液晶屏(5)的顶部上方设有固定在外壳(3)内侧的投影光源(4)，所述控制设备(2)包括AC-DC驱动电源模块、WIFI通信模块、MCU控制器和蜂鸣模块，所述MCU控制器设有与LED照明灯(8)连接的调光驱动电路，且MCU控制器与投影光源(4)、液晶屏(5)、WIFI通信模块和蜂鸣模块均连接，MCU控制器通过串口与WIFI通信模块连接。2.根据权利要求1所述的一种基于无线控制的智能吸顶灯，其特征在于，所述调光驱动电路包括五路MOS管，五路MOS管漏极分别串联有限流电阻与五路发光二极管的负极连接，发光管正极与AC-DC驱动电源模块的供电正极连接，五路MOS管门极分别与MCU控制器的五个PWM信号输出端连接，五路MOS管源极与地连接。3.根据权利要求1所述的一种基于无线控制的智能吸顶灯，其特征在于，所述LED照明灯(8)为LED双色温与RGB光源，且LED照明灯(8)包括两路色温发光二极管以及三路红、绿、蓝三色的发光二极管。4.根据权利要求1所述的一种基于无线控制的智能吸顶灯，其特征在于，所述液晶屏(5)为负显透明液晶屏，且液晶屏(5)与控制设备(2)之间连接有排线(7)。5.根据权利要求1所述的一种基于无线控制的智能吸顶灯，其特征在于，所述透镜(6)的数量为多个，且透镜(6)沿着和外壳(3)的高度方向设置。2CN108253356A说明书1/2页一种基于无线控制的智能吸顶灯技术领域[0001]本发明涉及灯具技术领域，尤其涉及一种基于无线控制的智能吸顶灯。背景技术[0002]现如今，LED吸顶灯作为市面上比较流行的灯具，常应用于家庭、办公室以及娱乐场所等各种其它场合。同时，随着人们的生活需求的改变，越来越多的新技术开始投入到吸顶灯领域，吸顶灯也逐渐开始变得智能化、多样化和人性化。[0003]吸顶灯也开始配备无线控制、APP控制以及部分吸顶灯产品加入了颜色变幻等等，但是这些产品在功能上仍然让人感觉到单一，同质化严重。发明内容[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种基于无线控制的智能吸顶灯。[0005]为了实现上述目的，本发明采用了如下技术方案：[0006]一种基于无线控制的智能吸顶灯，包括吸顶灯光罩以及安装在吸顶灯光罩顶部的控制设备，所述吸顶灯光罩的内侧设有固定在控制设备底部的投影结构，投影结构包括外壳，外壳的一侧设有位于吸顶灯光罩内侧的LED照明灯，所述外壳的内侧设有液晶屏，所述液晶屏的底部下方设有固定在外壳内侧的透镜，且液
