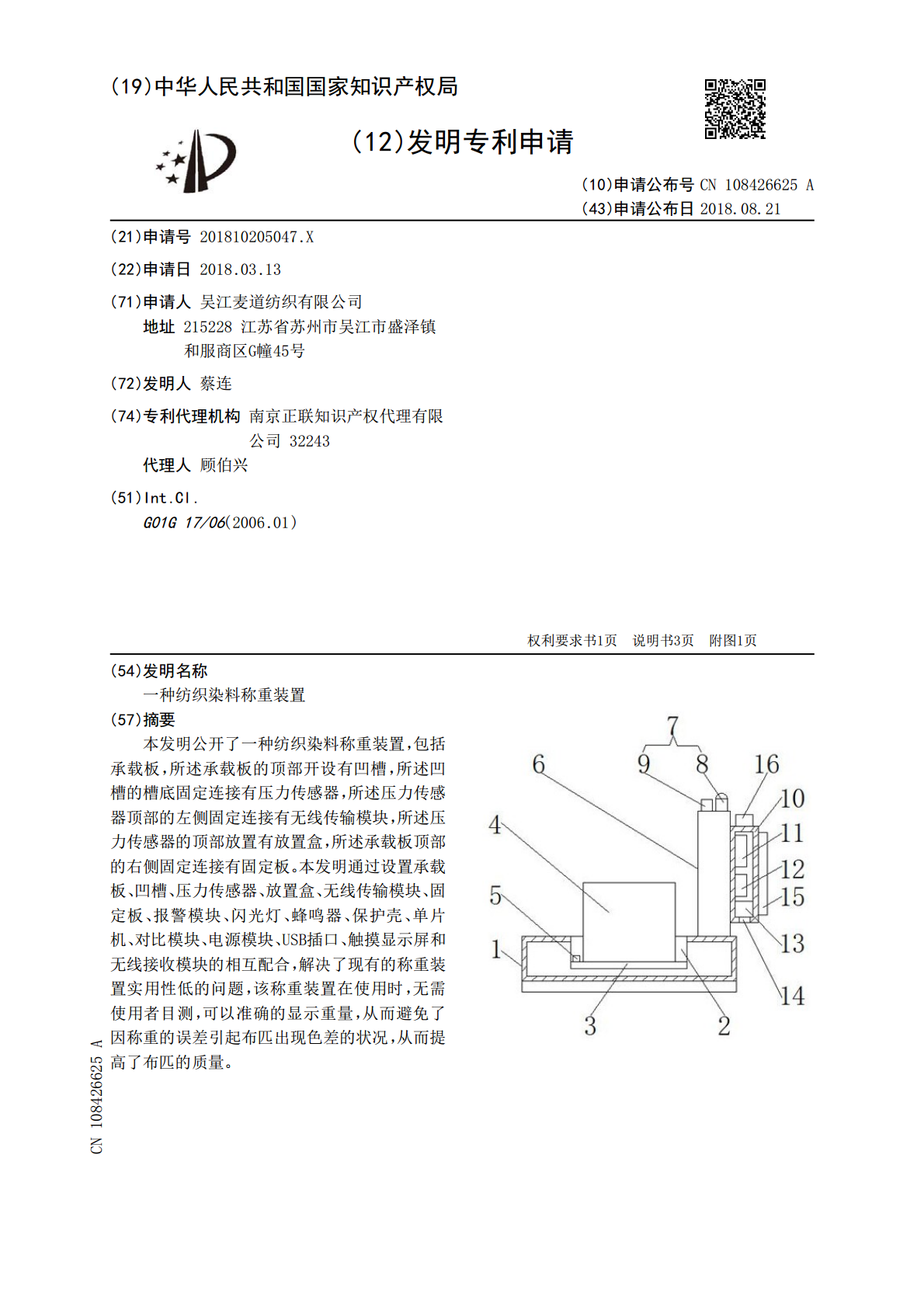

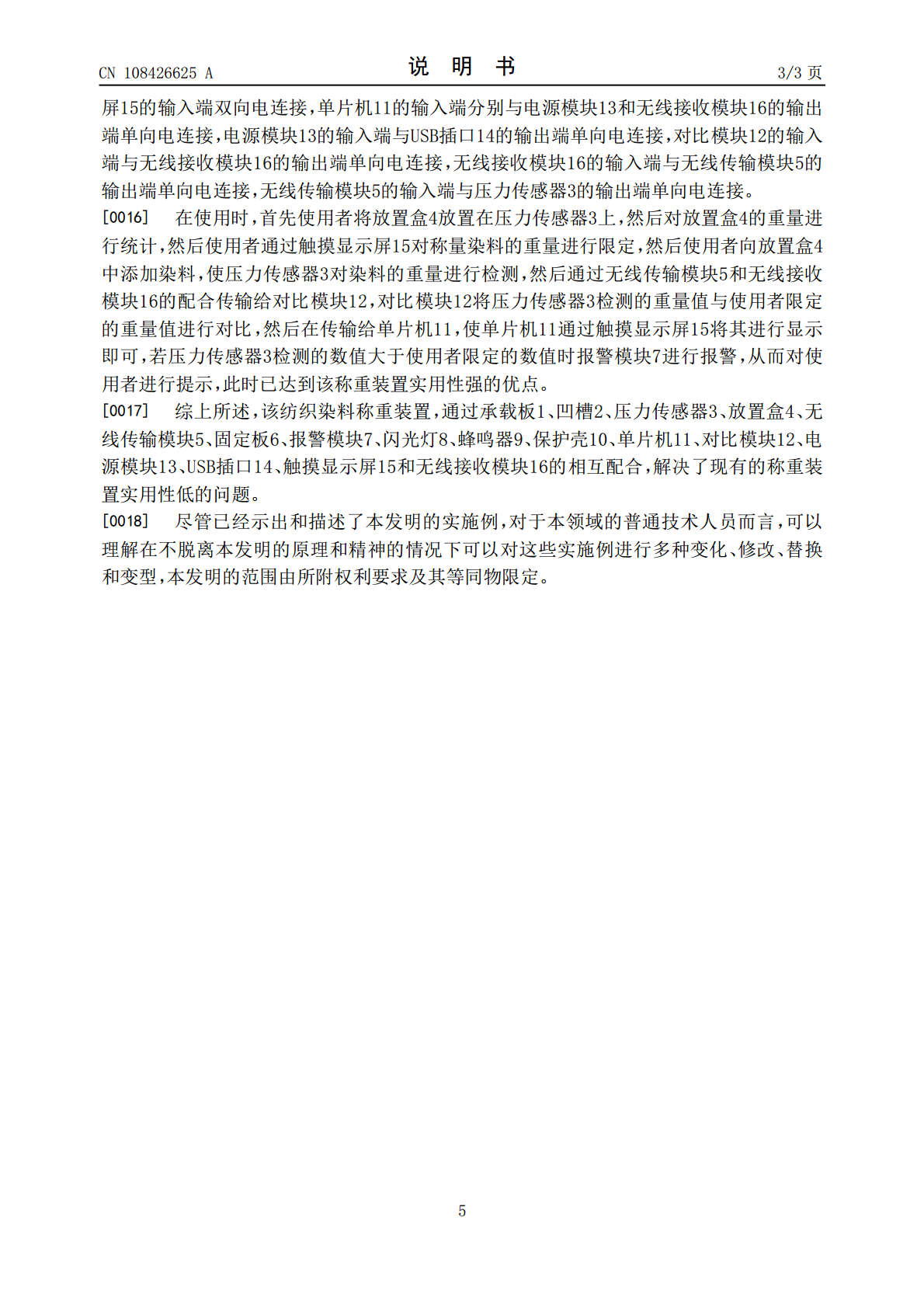

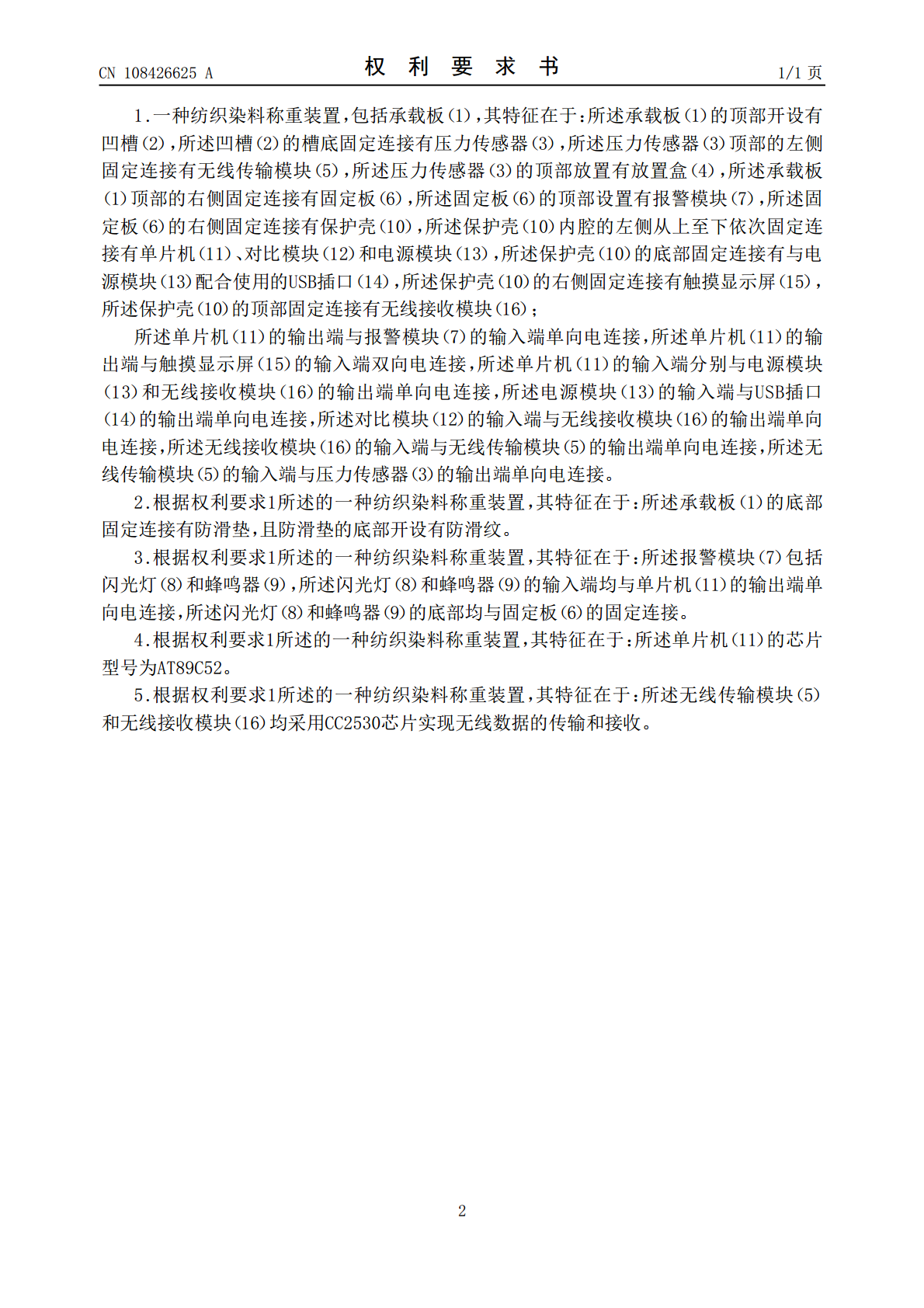

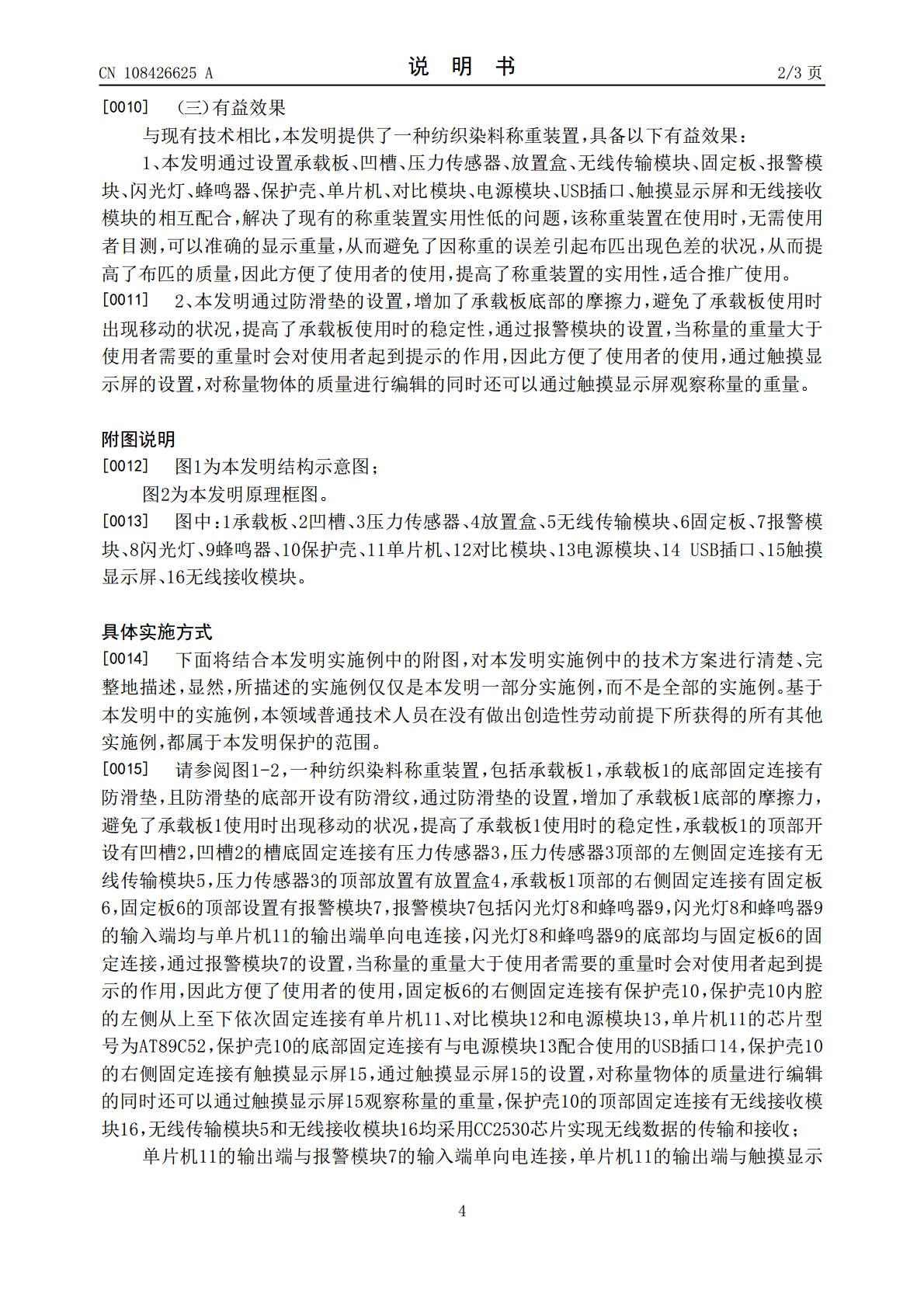

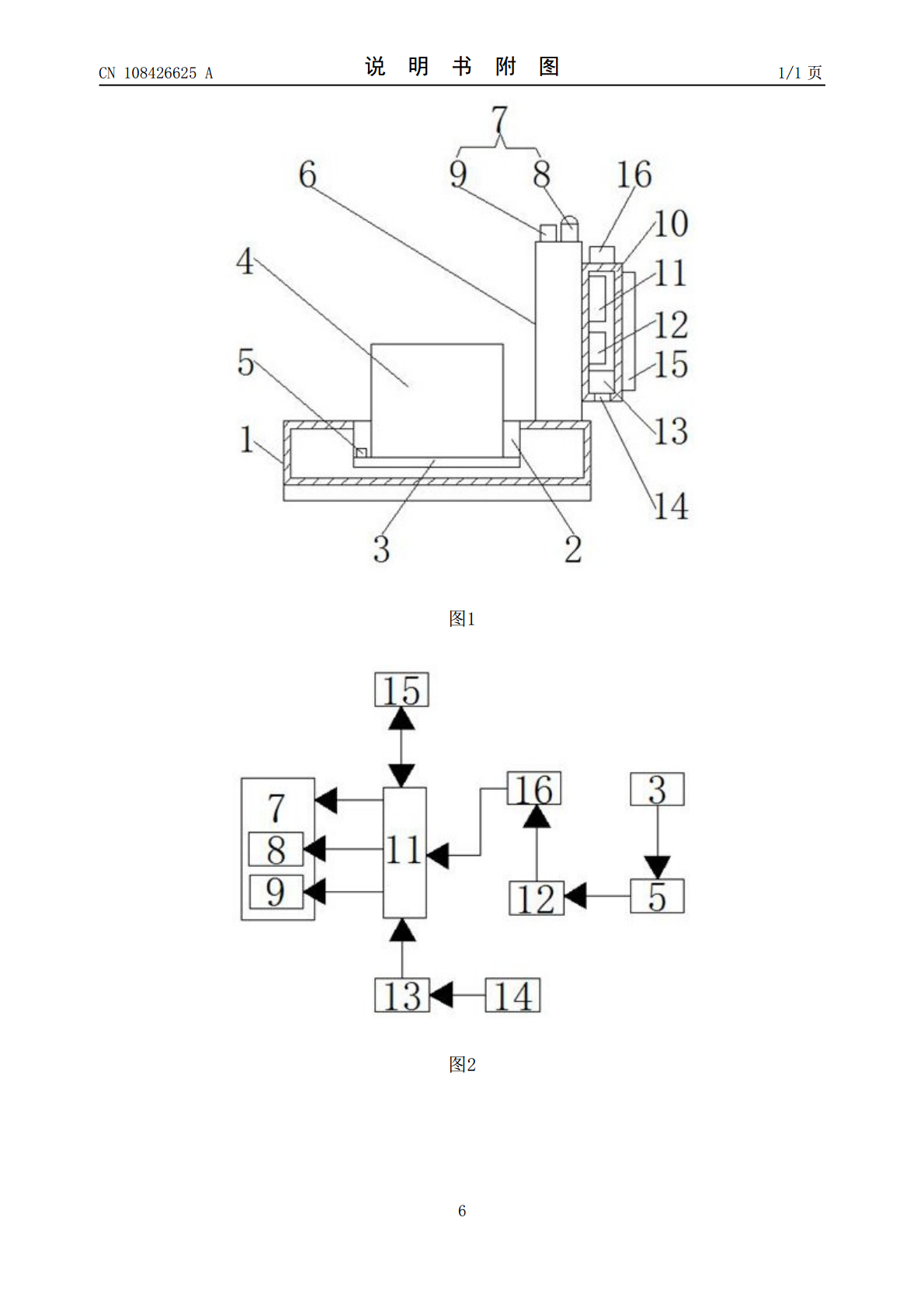

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108426625A(43)申请公布日2018.08.21(21)申请号201810205047.X(22)申请日2018.03.13(71)申请人吴江麦道纺织有限公司地址215228江苏省苏州市吴江市盛泽镇和服商区G幢45号(72)发明人蔡连(74)专利代理机构南京正联知识产权代理有限公司32243代理人顾伯兴(51)Int.Cl.G01G17/06(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种纺织染料称重装置(57)摘要本发明公开了一种纺织染料称重装置，包括承载板，所述承载板的顶部开设有凹槽，所述凹槽的槽底固定连接有压力传感器，所述压力传感器顶部的左侧固定连接有无线传输模块，所述压力传感器的顶部放置有放置盒，所述承载板顶部的右侧固定连接有固定板。本发明通过设置承载板、凹槽、压力传感器、放置盒、无线传输模块、固定板、报警模块、闪光灯、蜂鸣器、保护壳、单片机、对比模块、电源模块、USB插口、触摸显示屏和无线接收模块的相互配合，解决了现有的称重装置实用性低的问题，该称重装置在使用时，无需使用者目测，可以准确的显示重量，从而避免了因称重的误差引起布匹出现色差的状况，从而提高了布匹的质量。CN108426625ACN108426625A权利要求书1/1页1.一种纺织染料称重装置，包括承载板（1），其特征在于：所述承载板（1）的顶部开设有凹槽（2），所述凹槽（2）的槽底固定连接有压力传感器（3），所述压力传感器（3）顶部的左侧固定连接有无线传输模块（5），所述压力传感器（3）的顶部放置有放置盒（4），所述承载板（1）顶部的右侧固定连接有固定板（6），所述固定板（6）的顶部设置有报警模块（7），所述固定板（6）的右侧固定连接有保护壳（10），所述保护壳（10）内腔的左侧从上至下依次固定连接有单片机（11）、对比模块（12）和电源模块（13），所述保护壳（10）的底部固定连接有与电源模块（13）配合使用的USB插口（14），所述保护壳（10）的右侧固定连接有触摸显示屏（15），所述保护壳（10）的顶部固定连接有无线接收模块（16）；所述单片机（11）的输出端与报警模块（7）的输入端单向电连接，所述单片机（11）的输出端与触摸显示屏（15）的输入端双向电连接，所述单片机（11）的输入端分别与电源模块（13）和无线接收模块（16）的输出端单向电连接，所述电源模块（13）的输入端与USB插口（14）的输出端单向电连接，所述对比模块（12）的输入端与无线接收模块（16）的输出端单向电连接，所述无线接收模块（16）的输入端与无线传输模块（5）的输出端单向电连接，所述无线传输模块（5）的输入端与压力传感器（3）的输出端单向电连接。2.根据权利要求1所述的一种纺织染料称重装置，其特征在于：所述承载板（1）的底部固定连接有防滑垫，且防滑垫的底部开设有防滑纹。3.根据权利要求1所述的一种纺织染料称重装置，其特征在于：所述报警模块（7）包括闪光灯（8）和蜂鸣器（9），所述闪光灯（8）和蜂鸣器（9）的输入端均与单片机（11）的输出端单向电连接，所述闪光灯（8）和蜂鸣器（9）的底部均与固定板（6）的固定连接。4.根据权利要求1所述的一种纺织染料称重装置，其特征在于：所述单片机（11）的芯片型号为AT89C52。5.根据权利要求1所述的一种纺织染料称重装置，其特征在于：所述无线传输模块（5）和无线接收模块（16）均采用CC2530芯片实现无线数据的传输和接收。2CN108426625A说明书1/3页一种纺织染料称重装置技术领域[0001]本发明涉及纺织技术领域，具体为一种纺织染料称重装置。背景技术[0002]纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，现在的纺织已经不仅是传统的手工纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等生产的服装用、产业用、装饰用纺织品。[0003]在布匹染色时需要用到不同的染料，而每一种染料的比例又不相同，从而需要用到称重装置对染料进行称重，但现有的称重装置实用性低，都是通过人工目测重量，从而误差较大，在对布匹染色时容易出现色差，从而降低了布匹的质量，因此不方便使用者的使用，降低了称重装置的实用性。发明内容[0004]（一）解决的技术问题针对现有技术的不足，本发明提供了一种纺织染料称重装置，具备实用性强等优点，解决了现有的称重装置实用性低的问题。[0005]（二）技术方案为实现上述实用性强的目的，本发明提供如下技术方案：一种纺织染料称重装置，包括承载板，所述承载板的顶部开设有凹槽，所述凹槽的槽底固定连接有压力传感器，所述压力传感器顶
