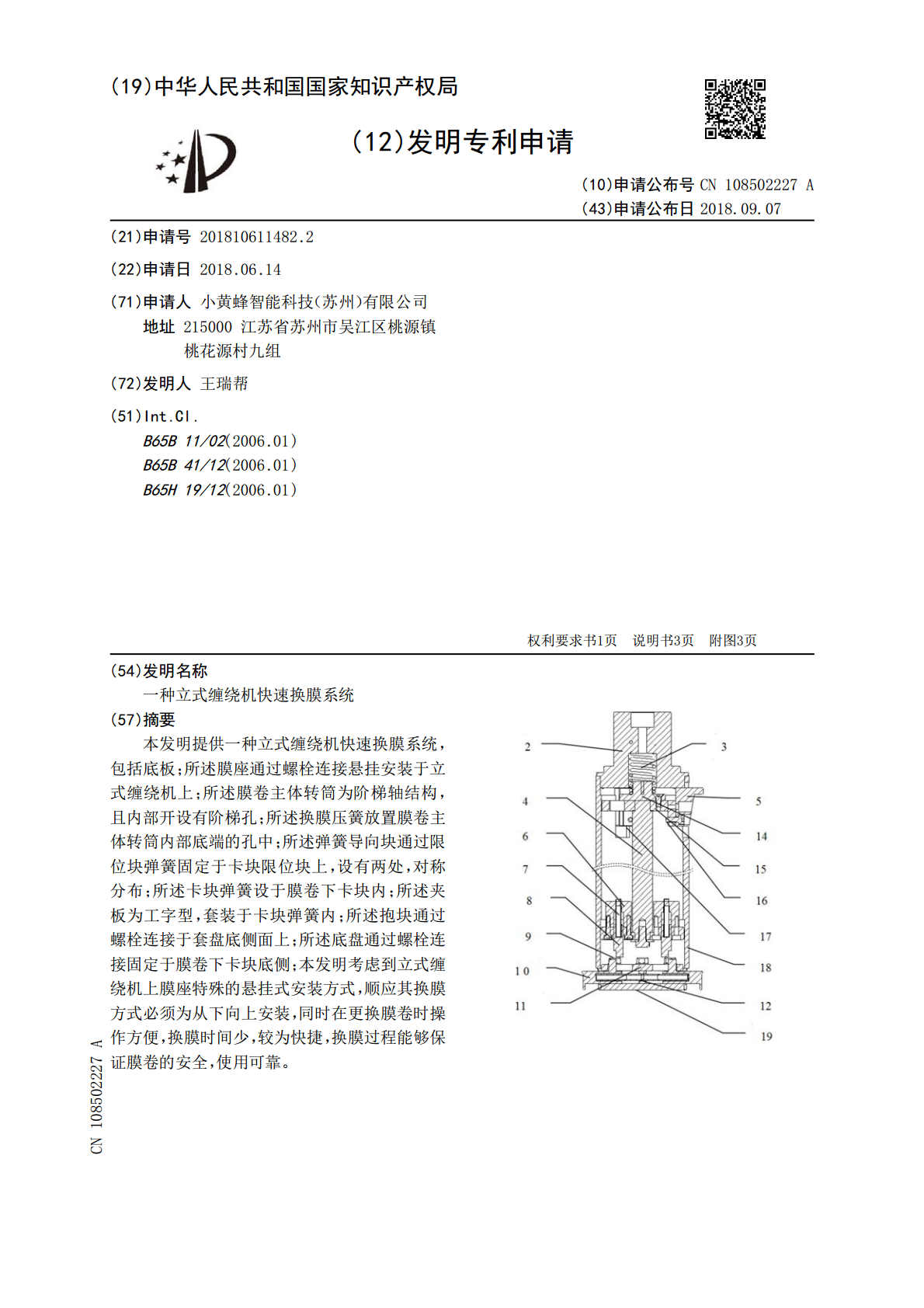

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108502227A(43)申请公布日2018.09.07(21)申请号201810611482.2(22)申请日2018.06.14(71)申请人小黄蜂智能科技（苏州）有限公司地址215000江苏省苏州市吴江区桃源镇桃花源村九组(72)发明人王瑞帮(51)Int.Cl.B65B11/02(2006.01)B65B41/12(2006.01)B65H19/12(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种立式缠绕机快速换膜系统(57)摘要本发明提供一种立式缠绕机快速换膜系统，包括底板；所述膜座通过螺栓连接悬挂安装于立式缠绕机上；所述膜卷主体转筒为阶梯轴结构，且内部开设有阶梯孔；所述换膜压簧放置膜卷主体转筒内部底端的孔中；所述弹簧导向块通过限位块弹簧固定于卡块限位块上，设有两处，对称分布；所述卡块弹簧设于膜卷下卡块内；所述夹板为工字型，套装于卡块弹簧内；所述抱块通过螺栓连接于套盘底侧面上；所述底盘通过螺栓连接固定于膜卷下卡块底侧；本发明考虑到立式缠绕机上膜座特殊的悬挂式安装方式，顺应其换膜方式必须为从下向上安装，同时在更换膜卷时操作方便，换膜时间少，较为快捷，换膜过程能够保证膜卷的安全，使用可靠。CN108502227ACN108502227A权利要求书1/1页1.一种立式缠绕机快速换膜系统，其特征在于：该立式缠绕机快速换膜系统包括膜座，膜卷主体转筒，换膜压簧，连接导芯，膜卷上卡块，弹簧导向块，限位块弹簧，卡块限位块，卡块弹簧，膜卷下卡块，隔板，夹板，膜卷，顶块，套盘，护块，抱块，外筒和底板；所述膜座通过螺栓连接悬挂安装于立式缠绕机上；所述膜卷主体转筒为阶梯轴结构，且内部开设有阶梯孔；所述换膜压簧放置膜卷主体转筒内部底端的孔中；所述连接导芯为阶梯轴结构，上下两端为小轴端，顶部通过过盈配合固定于套盘中；所述弹簧导向块通过限位块弹簧固定于卡块限位块上，设有两处，对称分布；所述卡块弹簧设于膜卷下卡块内；所述夹板为工字型，套装于卡块弹簧内；所述膜卷套装于外筒外圆上；所述套盘为圆盘结构，中间设有圆孔用于配合固定连接导芯；所述护块通过螺栓连接于膜卷上卡块和套盘之间；所述抱块通过螺栓连接于套盘底侧面上；所述底盘通过螺栓连接固定于膜卷下卡块底侧。2.如权利要求1所述立式缠绕机快速换膜系统，其特征在于：所述膜卷上卡块共有三处，绕连接导芯轴线呈环形阵列，通过螺钉连接固定于护块上，其上端向外凸起一处台阶。3.如权利要求1所述立式缠绕机快速换膜系统，其特征在于：所述膜卷下卡块为圆盘形结构，顶面设有两处圆柱凸起，膜卷下卡块外径大于外筒外径；所述隔板为圆板结构，垂直方向设有两处圆孔，套装于膜卷下卡块上，且隔板通过螺栓连接固定于膜卷下卡块顶侧面上。4.如权利要求1所述立式缠绕机快速换膜系统，其特征在于：所述顶块为阶梯轴结构，顶部为小端阶梯，套装于换膜压簧内，且通过螺栓连接固定于套盘上。5.如权利要求1所述立式缠绕机快速换膜系统，其特征在于：所述外筒为筒状结构，外圆为镜面处理，上方设有开口。2CN108502227A说明书1/3页一种立式缠绕机快速换膜系统技术领域[0001]本发明属于缠绕机换膜系统技术领域，更具体地说，特别涉及一种立式缠绕机快速换膜系统。背景技术[0002]普通缠绕机膜卷安装方式是从上到下安装，而立式缠绕机整机结构及膜座的部件结构和安装方式决定了膜卷的安装方式不同于普通的更换方法。[0003]基于上述，本发明人发现，换膜时需要从下向上安装，膜卷安装比较麻烦，费力，且容易造成膜卷磨损损伤。[0004]于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种立式缠绕机快速换膜系统，以期达到更具有更加实用价值性的目的。发明内容[0005]为了解决上述技术问题，本发明提供一种立式缠绕机快速换膜系统，以解决现有膜卷安装麻烦、费力，容易磨损膜卷的问题。[0006]本发明立式缠绕机快速换膜系统的目的与功效，由以下具体技术手段所达成：[0007]一种立式缠绕机快速换膜系统，包括膜座，膜卷主体转筒，换膜压簧，连接导芯，膜卷上卡块，弹簧导向块，限位块弹簧，卡块限位块，卡块弹簧，膜卷下卡块，隔板，夹板，膜卷，顶块，套盘，护块，抱块，外筒和底板；所述膜座通过螺栓连接悬挂安装于立式缠绕机上；所述膜卷主体转筒为阶梯轴结构，且内部开设有阶梯孔；所述换膜压簧放置膜卷主体转筒内部底端的孔中；所述连接导芯为阶梯轴结构，上下两端为小轴端，顶部通过过盈配合固定于套盘中；所述弹簧导向块通过限位块弹簧固定于卡块限位块上，设有两处，对称分布；所述卡块弹簧设于膜卷下卡块内；所述夹板为工字型，套装于卡块弹簧内；所述膜卷套装于外筒外圆上；所述套盘为圆盘结构，中间设有圆孔用于配合固定连接导芯；
