一种气体超声流量计的内置整流器.pdf

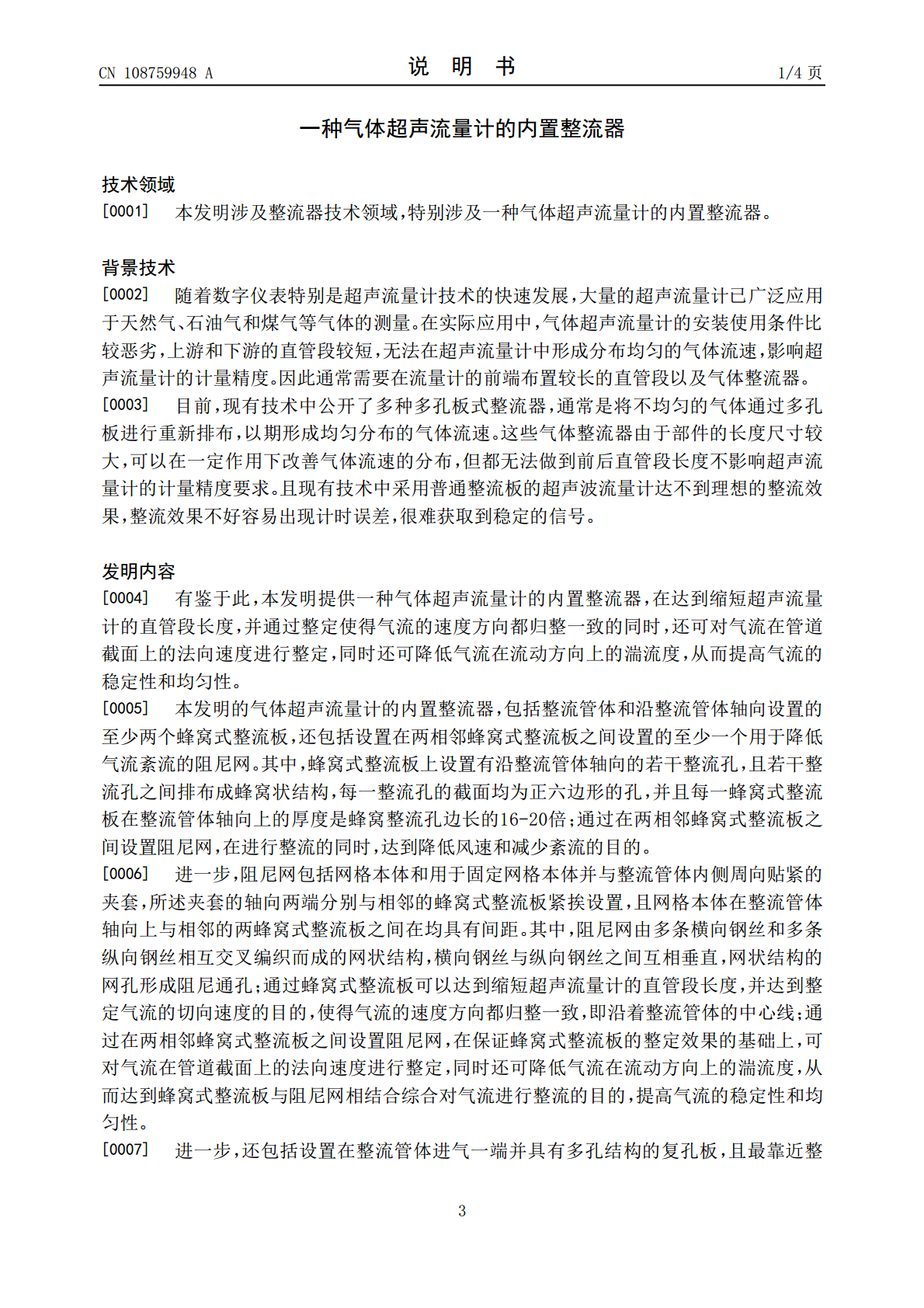

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108759948A(43)申请公布日2018.11.06(21)申请号201811008180.2(22)申请日2018.08.31(71)申请人四川菲罗米特仪表有限公司地址610051四川省成都市成华区东三环路二段龙潭总部经济城华泰路39号(72)发明人赵辉山有元(51)Int.Cl.G01F1/66(2006.01)G01F15/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种气体超声流量计的内置整流器(57)摘要本发明公开了一种气体超声流量计的内置整流器，包括整流管体和沿整流管体轴向设置的至少两个蜂窝式整流板，还包括设置在两相邻蜂窝式整流板之间设置的至少一个用于降低气流紊流的阻尼网；通过蜂窝式整流板可以达到缩短超声流量计的直管段长度，并达到整定气流的切向速度的目的，使得气流的速度方向都归整一致，即沿着整流管体的中心线；通过在两相邻蜂窝式整流板之间设置阻尼网，在保证蜂窝式整流板的整定效果的基础上，可对气流在管道截面上的法向速度进行整定，同时还可降低气流在流动方向上的湍流度，从而达到蜂窝式整流板与阻尼网相结合综合对气流进行整流的目的，提高气流的稳定性和均匀性。CN108759948ACN108759948A权利要求书1/1页1.一种气体超声流量计的内置整流器，其特征在于：包括整流管体和沿整流管体轴向设置的至少两个蜂窝式整流板，还包括设置在两相邻蜂窝式整流板之间设置的至少一个用于降低气流紊流的阻尼网。2.根据权利要求1所述的气体超声流量计的内置整流器，其特征在于：所述阻尼网包括网格本体和用于固定网格本体并与整流管体内侧周向贴紧的夹套，所述夹套的轴向两端分别与相邻的蜂窝式整流板紧挨设置，且网格本体在整流管体轴向上与相邻的两蜂窝式整流板之间在均具有间距。3.根据权利要求2所述的气体超声流量计的内置整流器，其特征在于：还包括设置在整流管体进气一端并具有多孔结构的复孔板，且最靠近整流管体进气一端设置的蜂窝式整流板与所述复孔板紧挨设置。4.根据权利要求3所述的气体超声流量计的内置整流器，其特征在于：所述复孔板为由泡沫金属薄板冲孔制成。5.根据权利要求4所述的气体超声流量计的内置整流器，其特征在于：所述整流管体的出气一端内侧形成有用于对蜂窝式整流板定位的第一内环台，所述整流管体的进气一端形成有用于对复孔板定位的第二内环台。6.根据权利要求5所述的气体超声流量计的内置整流器，其特征在于：还包括与整流管体的进气一端形成端面连接并将复孔板、蜂窝式整流板和阻尼网沿整流管体轴向压紧的挡圈。7.根据权利要求6所述的气体超声流量计的内置整流器，其特征在于：所述蜂窝式整流板上形成若干成蜂窝状布置的整流孔，且每一整流孔均为正六边形孔。8.根据权利要求7所述的气体超声流量计的内置整流器，其特征在于：所述网格本体在整流管体轴向上与相邻两蜂窝式整流板之间的间距相等，所述间距为2-5mm。2CN108759948A说明书1/4页一种气体超声流量计的内置整流器技术领域[0001]本发明涉及整流器技术领域，特别涉及一种气体超声流量计的内置整流器。背景技术[0002]随着数字仪表特别是超声流量计技术的快速发展，大量的超声流量计已广泛应用于天然气、石油气和煤气等气体的测量。在实际应用中，气体超声流量计的安装使用条件比较恶劣，上游和下游的直管段较短，无法在超声流量计中形成分布均匀的气体流速，影响超声流量计的计量精度。因此通常需要在流量计的前端布置较长的直管段以及气体整流器。[0003]目前，现有技术中公开了多种多孔板式整流器，通常是将不均匀的气体通过多孔板进行重新排布，以期形成均匀分布的气体流速。这些气体整流器由于部件的长度尺寸较大，可以在一定作用下改善气体流速的分布，但都无法做到前后直管段长度不影响超声流量计的计量精度要求。且现有技术中采用普通整流板的超声波流量计达不到理想的整流效果，整流效果不好容易出现计时误差，很难获取到稳定的信号。发明内容[0004]有鉴于此，本发明提供一种气体超声流量计的内置整流器，在达到缩短超声流量计的直管段长度，并通过整定使得气流的速度方向都归整一致的同时，还可对气流在管道截面上的法向速度进行整定，同时还可降低气流在流动方向上的湍流度，从而提高气流的稳定性和均匀性。[0005]本发明的气体超声流量计的内置整流器，包括整流管体和沿整流管体轴向设置的至少两个蜂窝式整流板，还包括设置在两相邻蜂窝式整流板之间设置的至少一个用于降低气流紊流的阻尼网。其中，蜂窝式整流板上设置有沿整流管体轴向的若干整流孔，且若干整流孔之间排布成蜂窝状结构，每一整流孔的截面均为正六边形的孔，并且每一蜂窝式整流板在整流管体轴向上的厚度是蜂窝整流孔边长的16-20倍；通过在两
