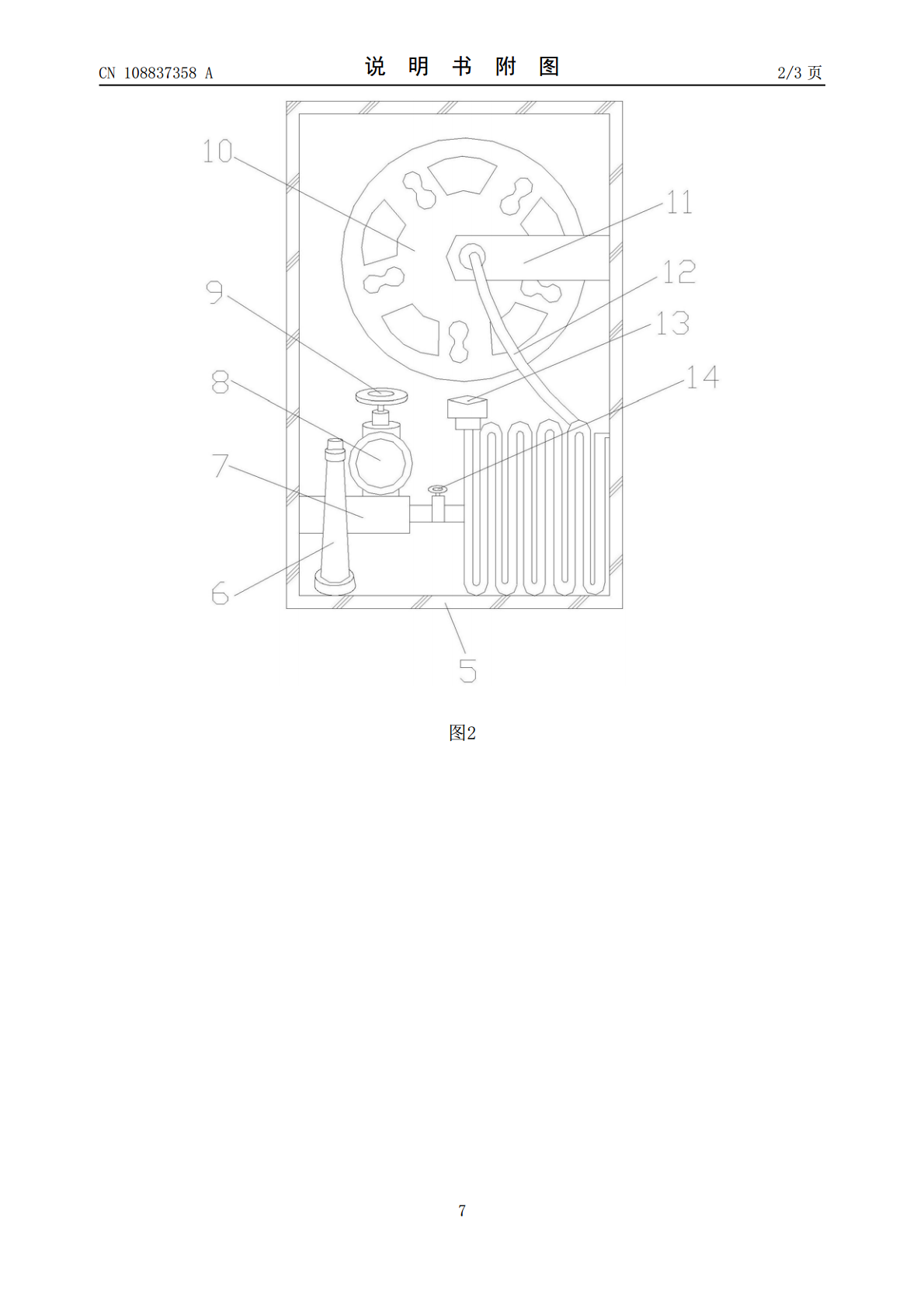

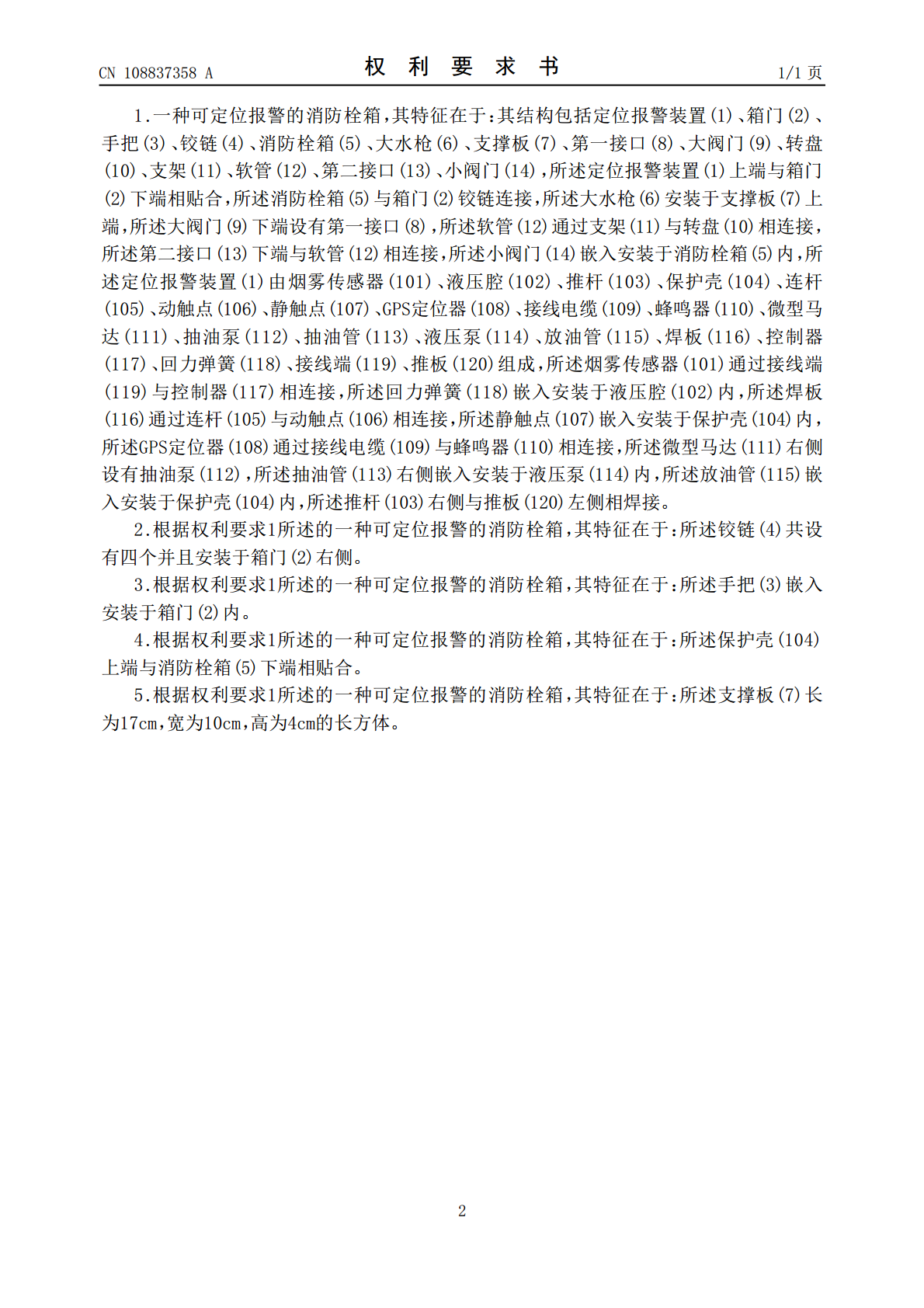

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108837358A(43)申请公布日2018.11.20(21)申请号201810460978.4(22)申请日2018.05.15(71)申请人泉州市东曼厨卫科技有限公司地址362000福建省泉州市南安市溪美街道成功开发区(72)发明人黄志伟(51)Int.Cl.A62C35/20(2006.01)G08B3/06(2006.01)G08B17/04(2006.01)G08B17/10(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种可定位报警的消防栓箱(57)摘要本发明公开了一种可定位报警的消防栓箱，其结构包括定位报警装置、箱门、手把、铰链、消防栓箱，本发明一种可定位报警的消防栓箱，烟雾传感器监测到烟雾时，烟雾传感器将所监测的数据经接线端传给控制器，控制器进一步处理数据将微型马达通电工作，使得抽油泵通过抽油管将液压泵抽油到液压腔内，回力弹簧发生形变，使得推板将推杆向右推，在连杆的作用下焊板推动动触点下移直至触碰到静触点，使得GPS定位器通电发送信号到当地消防局，同时在接线电缆的作用下GPS定位器启动蜂鸣器通电报警提示附近居民，由于该装置在检测到火灾烟雾气体时，能够通过定位报警装置实现自动报警，避免拖延消防人员的救急时间，造成财产损失。CN108837358ACN108837358A权利要求书1/1页1.一种可定位报警的消防栓箱，其特征在于：其结构包括定位报警装置(1)、箱门(2)、手把(3)、铰链(4)、消防栓箱(5)、大水枪(6)、支撑板(7)、第一接口(8)、大阀门(9)、转盘(10)、支架(11)、软管(12)、第二接口(13)、小阀门(14)，所述定位报警装置(1)上端与箱门(2)下端相贴合，所述消防栓箱(5)与箱门(2)铰链连接，所述大水枪(6)安装于支撑板(7)上端，所述大阀门(9)下端设有第一接口(8)，所述软管(12)通过支架(11)与转盘(10)相连接，所述第二接口(13)下端与软管(12)相连接，所述小阀门(14)嵌入安装于消防栓箱(5)内，所述定位报警装置(1)由烟雾传感器(101)、液压腔(102)、推杆(103)、保护壳(104)、连杆(105)、动触点(106)、静触点(107)、GPS定位器(108)、接线电缆(109)、蜂鸣器(110)、微型马达(111)、抽油泵(112)、抽油管(113)、液压泵(114)、放油管(115)、焊板(116)、控制器(117)、回力弹簧(118)、接线端(119)、推板(120)组成，所述烟雾传感器(101)通过接线端(119)与控制器(117)相连接，所述回力弹簧(118)嵌入安装于液压腔(102)内，所述焊板(116)通过连杆(105)与动触点(106)相连接，所述静触点(107)嵌入安装于保护壳(104)内，所述GPS定位器(108)通过接线电缆(109)与蜂鸣器(110)相连接，所述微型马达(111)右侧设有抽油泵(112)，所述抽油管(113)右侧嵌入安装于液压泵(114)内，所述放油管(115)嵌入安装于保护壳(104)内，所述推杆(103)右侧与推板(120)左侧相焊接。2.根据权利要求1所述的一种可定位报警的消防栓箱，其特征在于：所述铰链(4)共设有四个并且安装于箱门(2)右侧。3.根据权利要求1所述的一种可定位报警的消防栓箱，其特征在于：所述手把(3)嵌入安装于箱门(2)内。4.根据权利要求1所述的一种可定位报警的消防栓箱，其特征在于：所述保护壳(104)上端与消防栓箱(5)下端相贴合。5.根据权利要求1所述的一种可定位报警的消防栓箱，其特征在于：所述支撑板(7)长为17cm，宽为10cm，高为4cm的长方体。2CN108837358A说明书1/3页一种可定位报警的消防栓箱技术领域[0001]本发明是一种可定位报警的消防栓箱，属于可定位报警的消防栓箱技术领域。背景技术[0002]火灾是指在时间和空间上失去控制的灾害性燃烧现象，在各种灾害中，火灾是最经常、最普遍地威胁公众安全和社会发展的主要灾害之一，人类能够对火进行利用和控制，是文明进步的一个重要标志，所以说人类使用火的历史与同火灾作斗争的历史是相伴相生的。[0003]现有技术公开了申请号为：CN201710497460.3的包括箱体，所述箱体内腔的底部固定连接有数据盒，所述数据盒顶部的左侧设置有报警按钮，所述数据盒的内腔从下至上依次设置有报警装置、GPS定位装置、通信装置和语音提示装置，所述箱体顶部的左侧设置有连接扬声器，所述箱体的底部且位于数据盒的左侧固定连接有水管阀口，所述水管阀口的出水口活动连接消防水带，所述消防水带的末端活动连接消防水枪，所述报警按钮的输出端与GPS定位装置的输入端单
