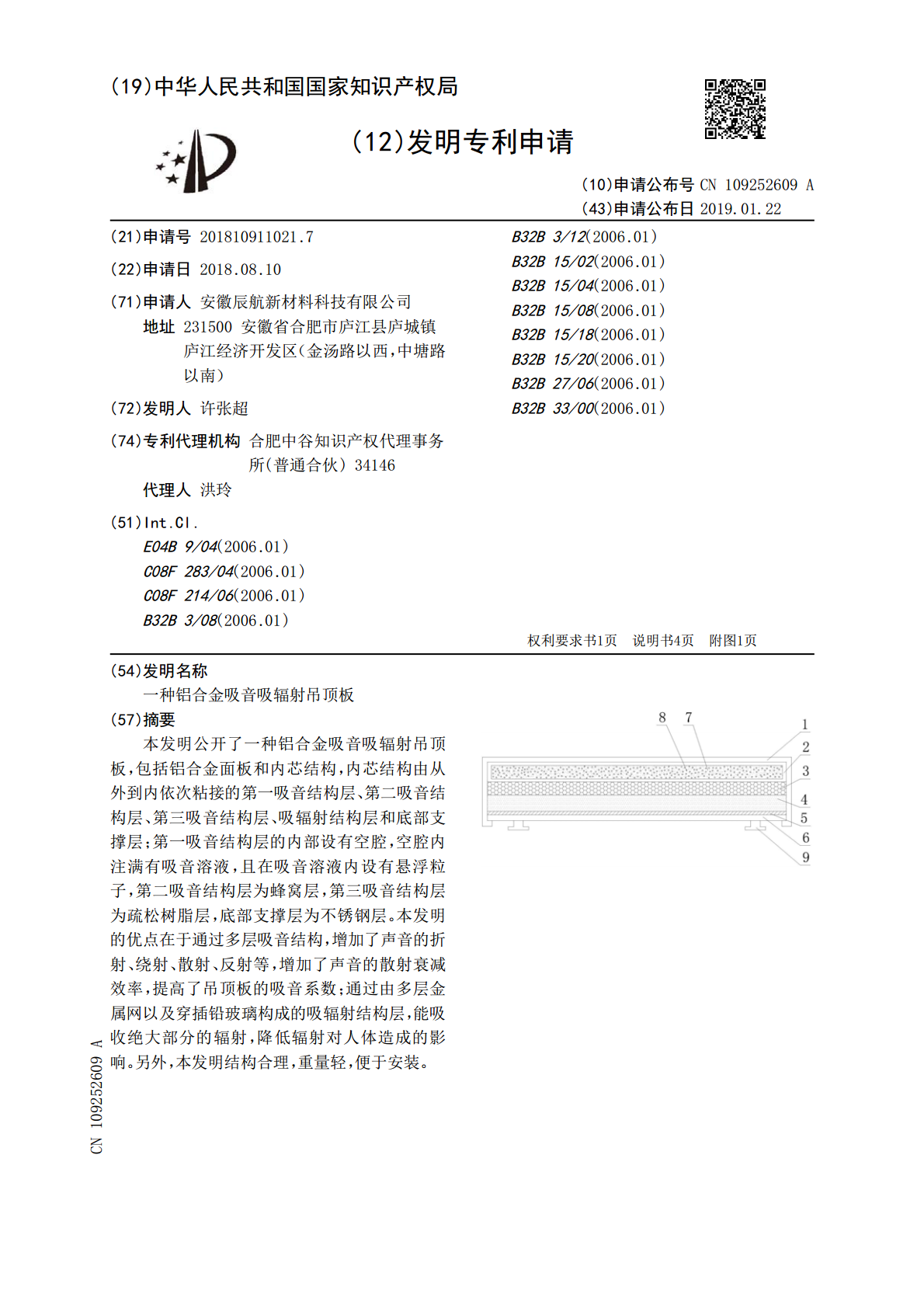

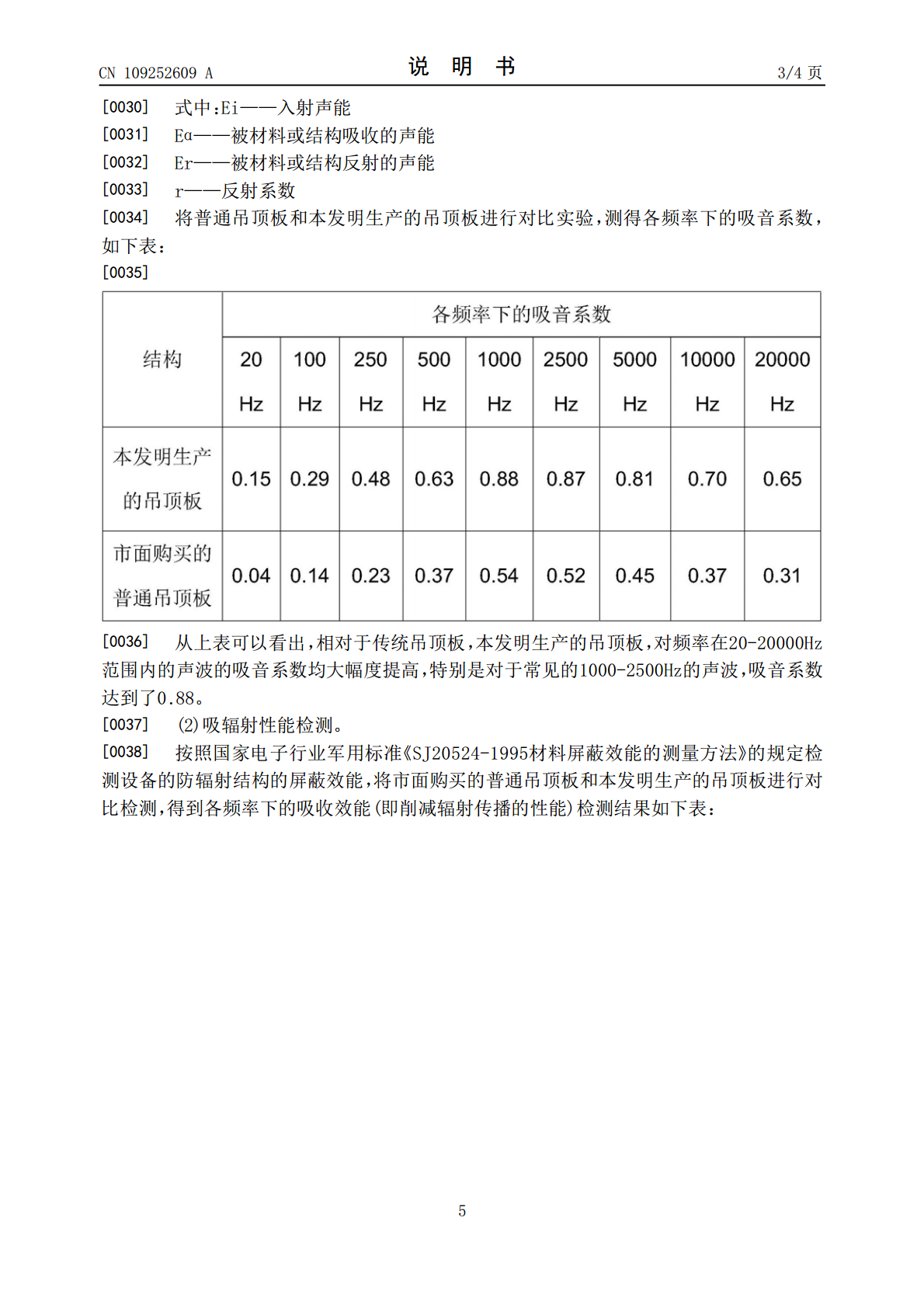

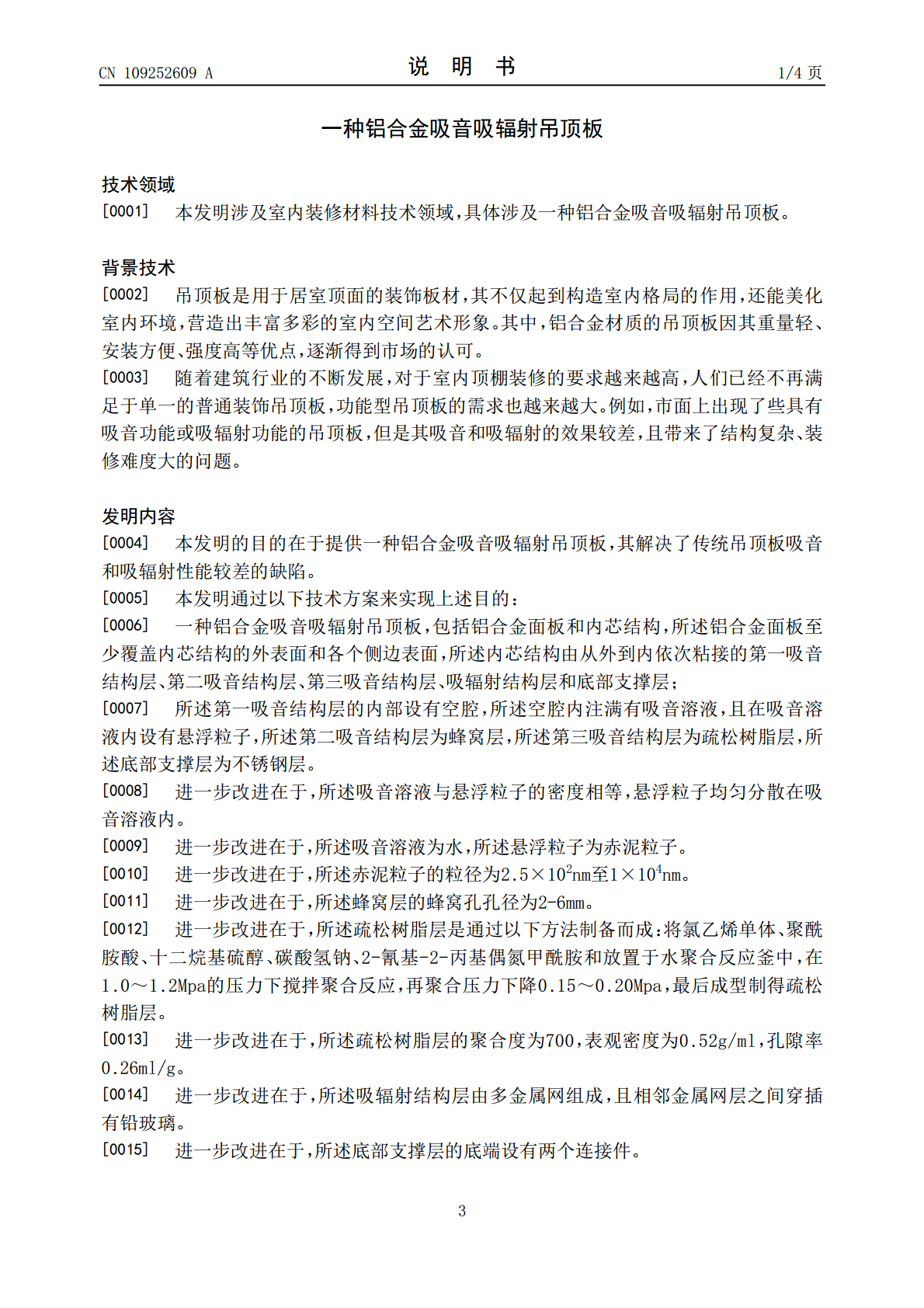

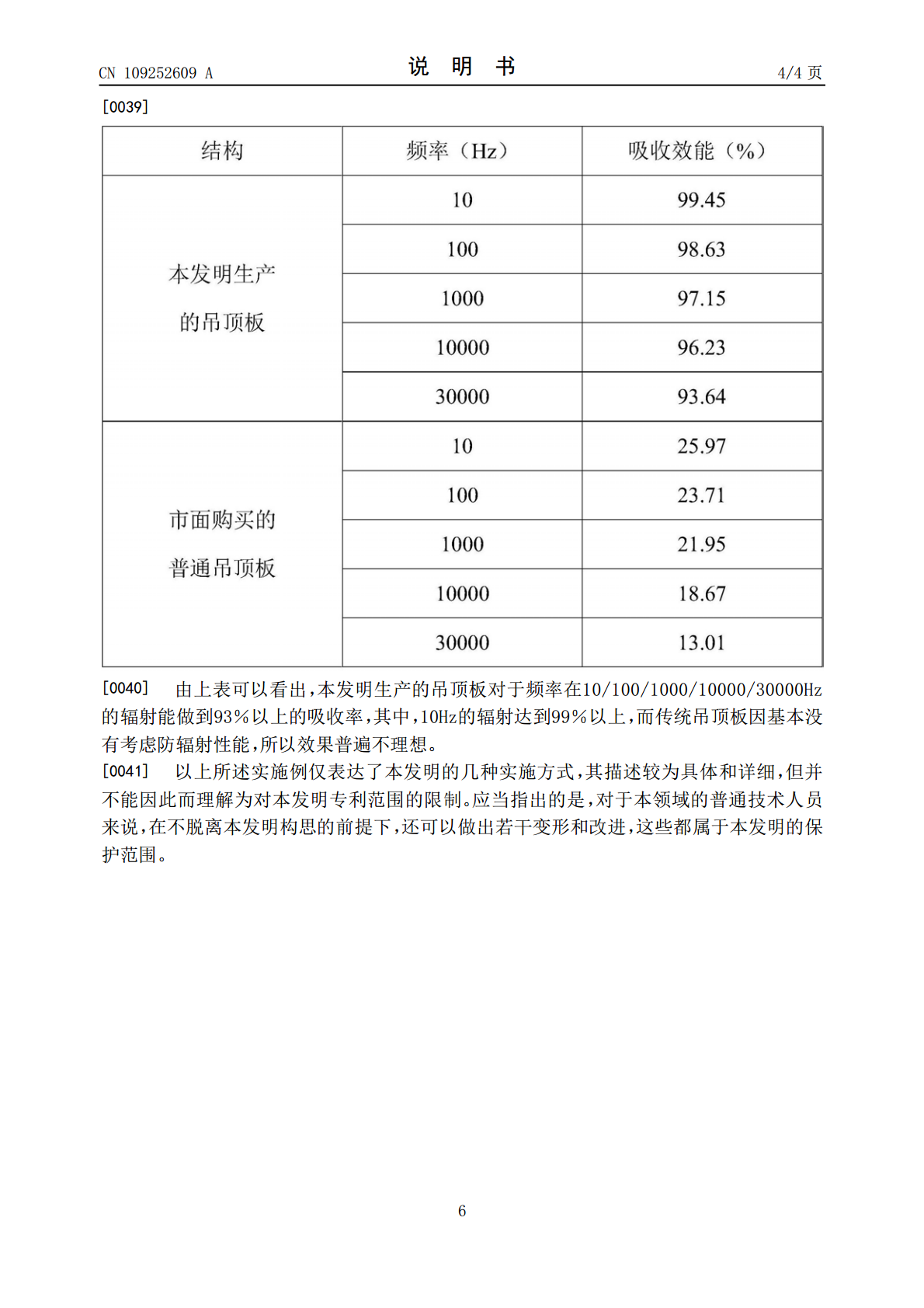

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109252609A(43)申请公布日2019.01.22(21)申请号201810911021.7B32B3/12(2006.01)(22)申请日2018.08.10B32B15/02(2006.01)B32B15/04(2006.01)(71)申请人安徽辰航新材料科技有限公司B32B15/08(2006.01)地址231500安徽省合肥市庐江县庐城镇B32B15/18(2006.01)庐江经济开发区（金汤路以西，中塘路B32B15/20(2006.01)以南）B32B27/06(2006.01)(72)发明人许张超B32B33/00(2006.01)(74)专利代理机构合肥中谷知识产权代理事务所(普通合伙)34146代理人洪玲(51)Int.Cl.E04B9/04(2006.01)C08F283/04(2006.01)C08F214/06(2006.01)B32B3/08(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种铝合金吸音吸辐射吊顶板(57)摘要本发明公开了一种铝合金吸音吸辐射吊顶板，包括铝合金面板和内芯结构，内芯结构由从外到内依次粘接的第一吸音结构层、第二吸音结构层、第三吸音结构层、吸辐射结构层和底部支撑层；第一吸音结构层的内部设有空腔，空腔内注满有吸音溶液，且在吸音溶液内设有悬浮粒子，第二吸音结构层为蜂窝层，第三吸音结构层为疏松树脂层，底部支撑层为不锈钢层。本发明的优点在于通过多层吸音结构，增加了声音的折射、绕射、散射、反射等，增加了声音的散射衰减效率，提高了吊顶板的吸音系数；通过由多层金属网以及穿插铅玻璃构成的吸辐射结构层，能吸收绝大部分的辐射，降低辐射对人体造成的影响。另外，本发明结构合理，重量轻，便于安装。CN109252609ACN109252609A权利要求书1/1页1.一种铝合金吸音吸辐射吊顶板，其特征在于：包括铝合金面板(1)和内芯结构，所述铝合金面板(1)至少覆盖内芯结构的外表面和各个侧边表面，所述内芯结构由从外到内依次粘接的第一吸音结构层(2)、第二吸音结构层(3)、第三吸音结构层(4)、吸辐射结构层(5)和底部支撑层(6)；所述第一吸音结构层(2)的内部设有空腔，所述空腔内注满有吸音溶液(7)，且在吸音溶液(7)内设有悬浮粒子(8)，所述第二吸音结构层(3)为蜂窝层，所述第三吸音结构层(4)为疏松树脂层，所述底部支撑层(6)为不锈钢层。2.根据权利要求1所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述吸音溶液(7)与悬浮粒子(8)的密度相等，悬浮粒子(8)均匀分散在吸音溶液(7)内。3.根据权利要求2所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述吸音溶液(7)为水，所述悬浮粒子(8)为赤泥粒子。4.根据权利要求3所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述赤泥粒子(8)的粒径为2.5×102nm至1×104nm。5.根据权利要求3所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述蜂窝层的蜂窝孔孔径为2-6mm。6.根据权利要求1所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述疏松树脂层是通过以下方法制备而成：将氯乙烯单体、聚酰胺酸、十二烷基硫醇、碳酸氢钠、2-氰基-2-丙基偶氮甲酰胺和放置于水聚合反应釜中，在1.0～1.2Mpa的压力下搅拌聚合反应，再聚合压力下降0.15～0.20Mpa，最后成型制得疏松树脂层。7.根据权利要求6所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述疏松树脂层的聚合度为700，表观密度为0.52g/ml，孔隙率0.26ml/g。8.根据权利要求1所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述吸辐射结构层(5)由多金属网组成，且相邻金属网层之间穿插有铅玻璃。9.根据权利要求1所述的一种铝合金吸音吸辐射吊顶板，其特征在于：所述底部支撑层(6)的底端设有两个连接件(9)。2CN109252609A说明书1/4页一种铝合金吸音吸辐射吊顶板技术领域[0001]本发明涉及室内装修材料技术领域，具体涉及一种铝合金吸音吸辐射吊顶板。背景技术[0002]吊顶板是用于居室顶面的装饰板材，其不仅起到构造室内格局的作用，还能美化室内环境，营造出丰富多彩的室内空间艺术形象。其中，铝合金材质的吊顶板因其重量轻、安装方便、强度高等优点，逐渐得到市场的认可。[0003]随着建筑行业的不断发展，对于室内顶棚装修的要求越来越高，人们已经不再满足于单一的普通装饰吊顶板，功能型吊顶板的需求也越来越大。例如，市面上出现了些具有吸音功能或吸辐射功能的吊顶板，但是其吸音和吸辐射的效果较差，且带来了结构复杂、装修难度大的问题。发明内容[0004]本发明的目的在于提供一种铝合金吸音吸辐射吊顶板，其
