一种用于净化吸烟室香烟烟雾的墙面砂浆及其制备方法.pdf

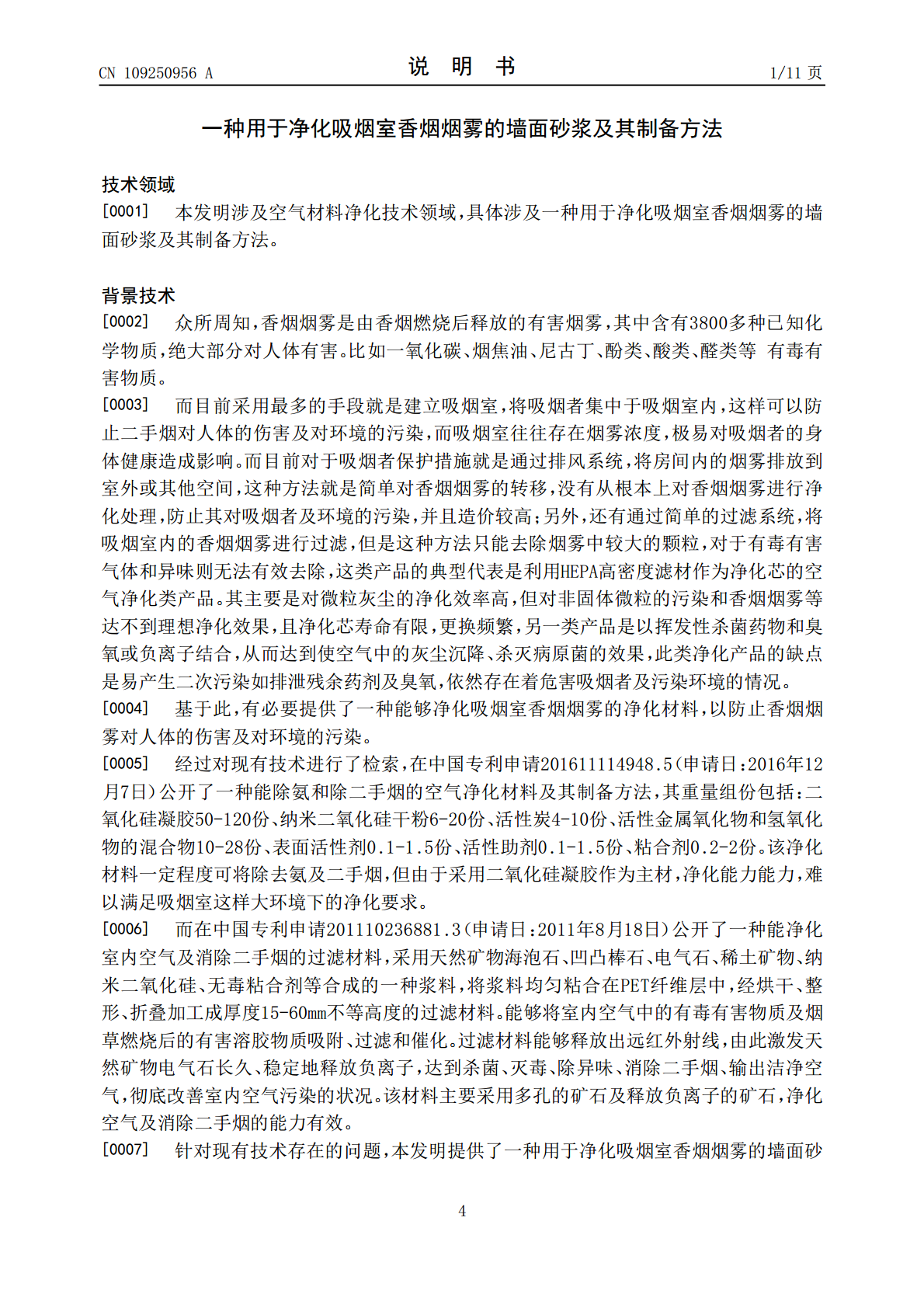

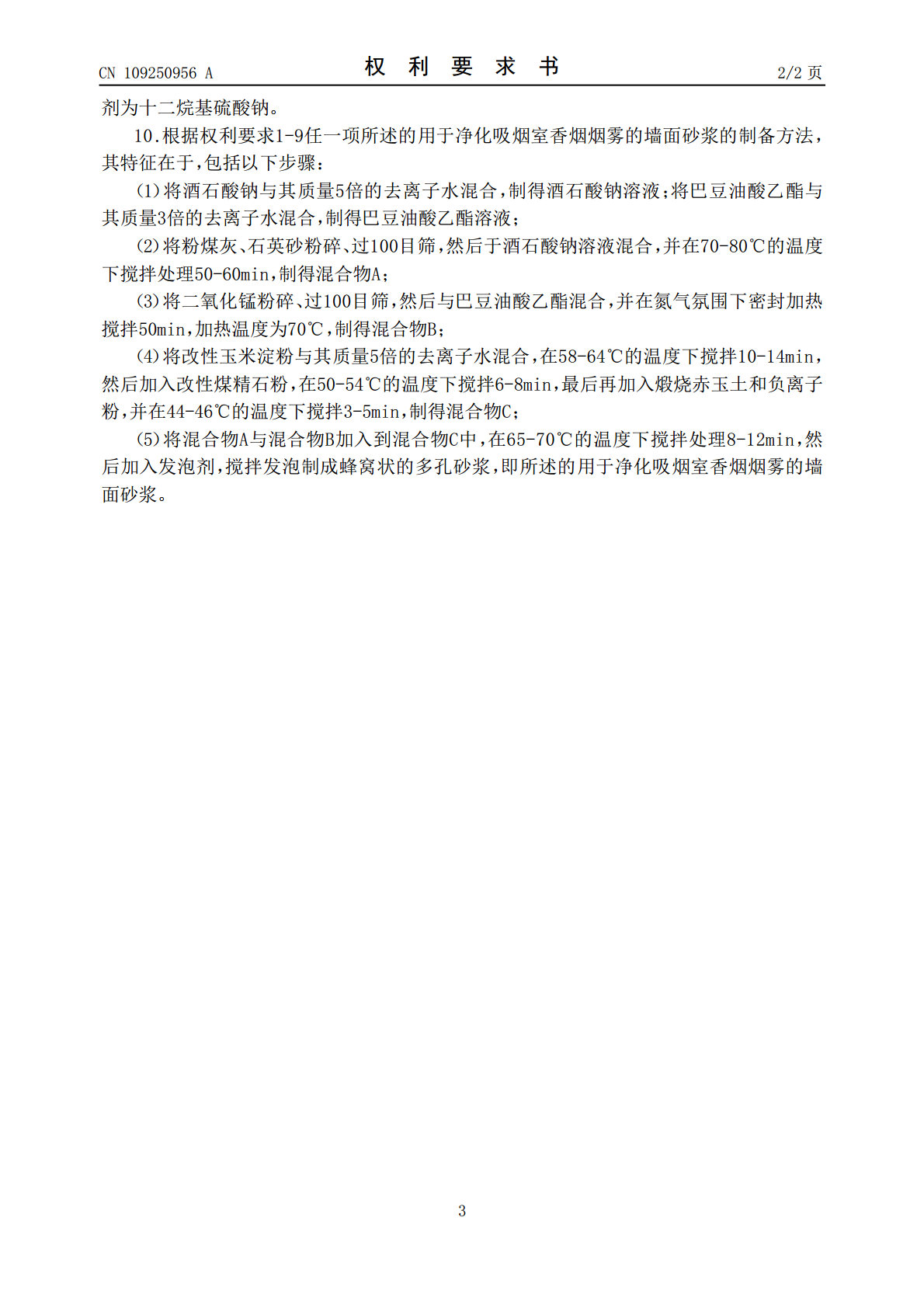

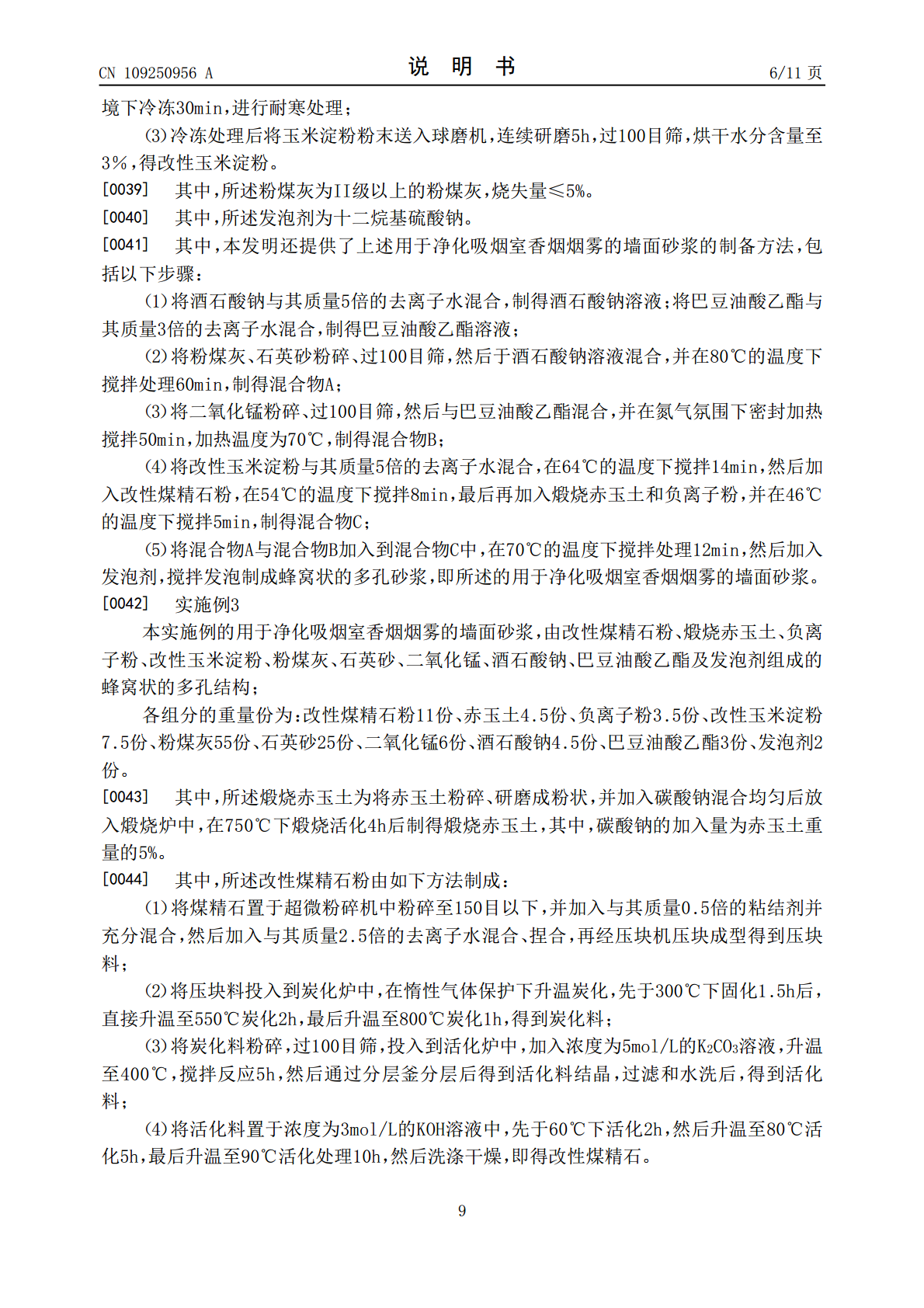

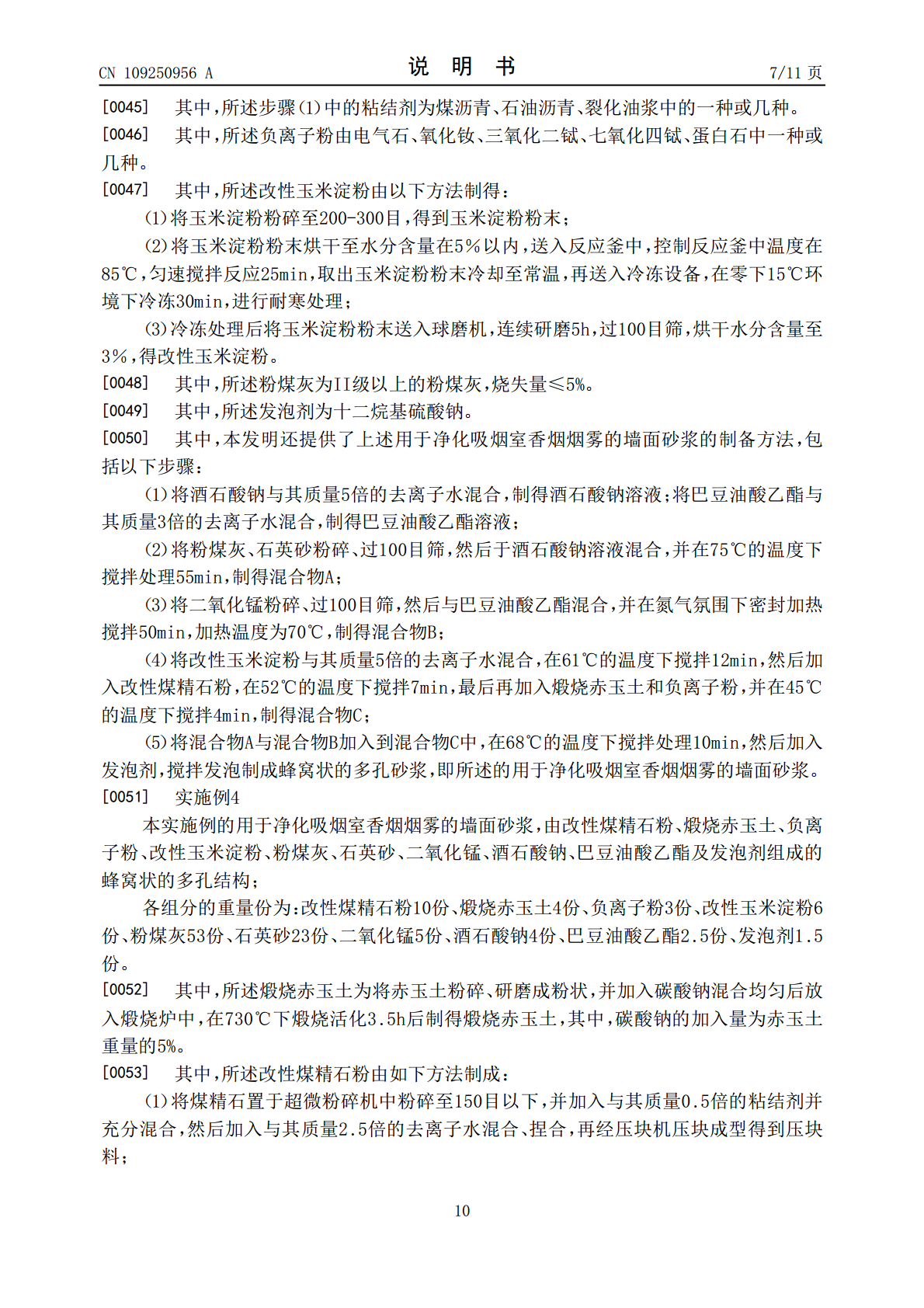

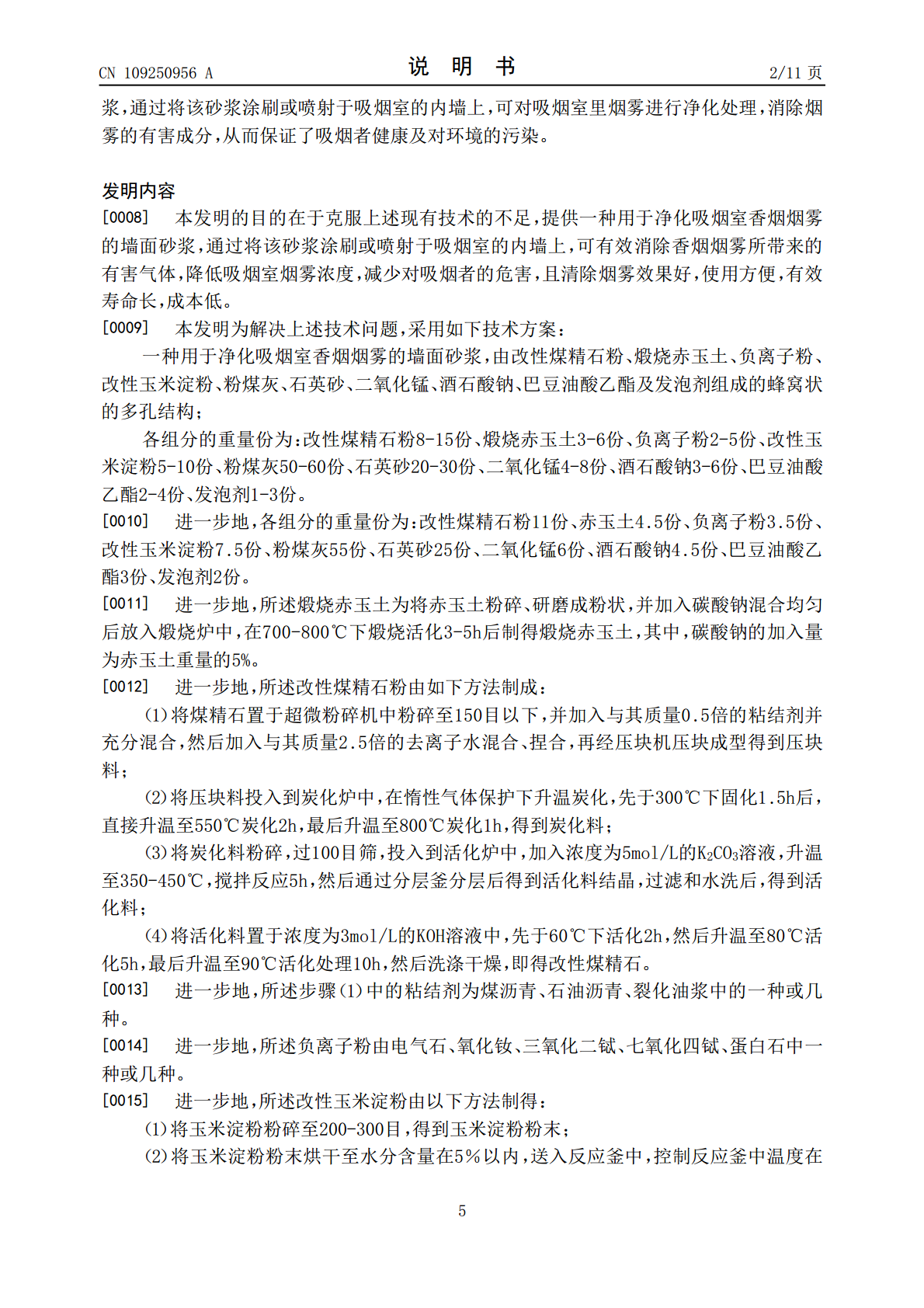

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109250956A(43)申请公布日2019.01.22(21)申请号201811166499.8(22)申请日2018.10.08(71)申请人郭健地址234000安徽省宿州市埇桥区东关办事处东关大街东武小区B区5-4-202室(72)发明人郭健(74)专利代理机构合肥道正企智知识产权代理有限公司34130代理人闫艳艳(51)Int.Cl.C04B26/28(2006.01)C04B38/10(2006.01)权利要求书2页说明书11页(54)发明名称一种用于净化吸烟室香烟烟雾的墙面砂浆及其制备方法(57)摘要本发明涉及空气材料净化技术领域，具体为一种用于净化吸烟室香烟烟雾的墙面砂浆及其制备方法，由改性煤精石粉、煅烧赤玉土、负离子粉、改性玉米淀粉、粉煤灰、石英砂、二氧化锰、酒石酸钠、巴豆油酸乙酯及发泡剂组成的蜂窝状的多孔结构。通过将该砂浆涂刷或喷射于吸烟室的内墙上，可有效消除香烟烟雾所带来的有害气体，降低吸烟室烟雾浓度，减少对吸烟者的危害，且清除烟雾效果好，使用方便，有效寿命长，成本低。CN109250956ACN109250956A权利要求书1/2页1.一种用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，由改性煤精石粉、煅烧赤玉土、负离子粉、改性玉米淀粉、粉煤灰、石英砂、二氧化锰、酒石酸钠、巴豆油酸乙酯及发泡剂组成的蜂窝状的多孔结构；各组分的重量份为：改性煤精石粉8-15份、煅烧赤玉土3-6份、负离子粉2-5份、改性玉米淀粉5-10份、粉煤灰50-60份、石英砂20-30份、二氧化锰4-8份、酒石酸钠3-6份、巴豆油酸乙酯2-4份、发泡剂1-3份。2.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，各组分的重量份为：改性煤精石粉11份、赤玉土4.5份、负离子粉3.5份、改性玉米淀粉7.5份、粉煤灰55份、石英砂25份、二氧化锰6份、酒石酸钠4.5份、巴豆油酸乙酯3份、发泡剂2份。3.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述煅烧赤玉土为将赤玉土粉碎、研磨成粉状，并加入碳酸钠混合均匀后放入煅烧炉中，在700-800℃下煅烧活化3-5h后制得煅烧赤玉土，其中，碳酸钠的加入量为赤玉土重量的5%。4.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述改性煤精石粉由如下方法制成：（1）将煤精石置于超微粉碎机中粉碎至150目以下，并加入与其质量0.5倍的粘结剂并充分混合，然后加入与其质量2.5倍的去离子水混合、捏合，再经压块机压块成型得到压块料；（2）将压块料投入到炭化炉中，在惰性气体保护下升温炭化，先于300℃下固化1.5h后，直接升温至550℃炭化2h，最后升温至800℃炭化1h，得到炭化料；（3）将炭化料粉碎，过100目筛，投入到活化炉中，加入浓度为5mol/L的K2CO3溶液，升温至350-450℃，搅拌反应5h，然后通过分层釜分层后得到活化料结晶，过滤和水洗后，得到活化料；（4）将活化料置于浓度为3mol/L的KOH溶液中，先于60℃下活化2h，然后升温至80℃活化5h，最后升温至90℃活化处理10h，然后洗涤干燥，即得改性煤精石。5.根据权利要求4所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述步骤（1）中的粘结剂为煤沥青、石油沥青、裂化油浆中的一种或几种。6.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述负离子粉由电气石、氧化钕、三氧化二铽、七氧化四铽、蛋白石中一种或几种。7.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述改性玉米淀粉由以下方法制得：（1）将玉米淀粉粉碎至200-300目，得到玉米淀粉粉末；（2）将玉米淀粉粉末烘干至水分含量在5％以内，送入反应釜中，控制反应釜中温度在80-90℃，匀速搅拌反应20-30min，取出玉米淀粉粉末冷却至常温，再送入冷冻设备，在零下15℃环境下冷冻30min，进行耐寒处理；（3）冷冻处理后将玉米淀粉粉末送入球磨机，连续研磨5h，过100目筛，烘干水分含量至3％，得改性玉米淀粉。8.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述粉煤灰为II级以上的粉煤灰，烧失量≤5%。9.根据权利要求1所述的用于净化吸烟室香烟烟雾的墙面砂浆，其特征在于，所述发泡2CN109250956A权利要求书2/2页剂为十二烷基硫酸钠。10.根据权利要求1-9任一项所述的用于净化吸烟室香烟烟雾的墙面砂浆的制备方法，其特征在于，包括以下步骤：（1）将酒石酸钠与其质量5倍的去离子水混合，制得酒石酸钠溶液；将巴豆油酸乙酯与其质量3倍的去离子水混合，制得巴豆油酸乙酯溶液；（2）将粉煤灰、石英砂粉
