一种具有缓释肥功能的高吸水性树脂的制备方法.pdf

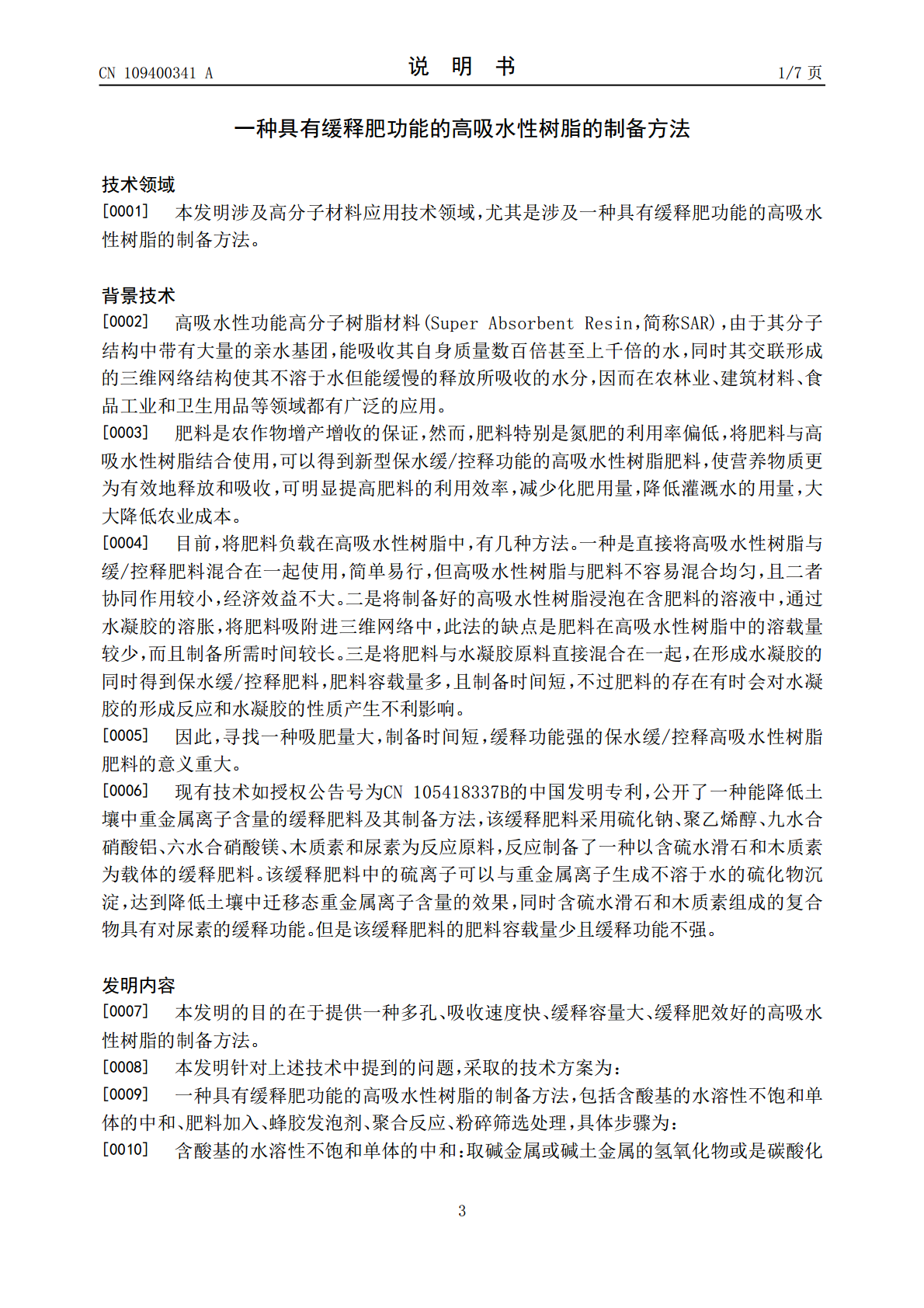

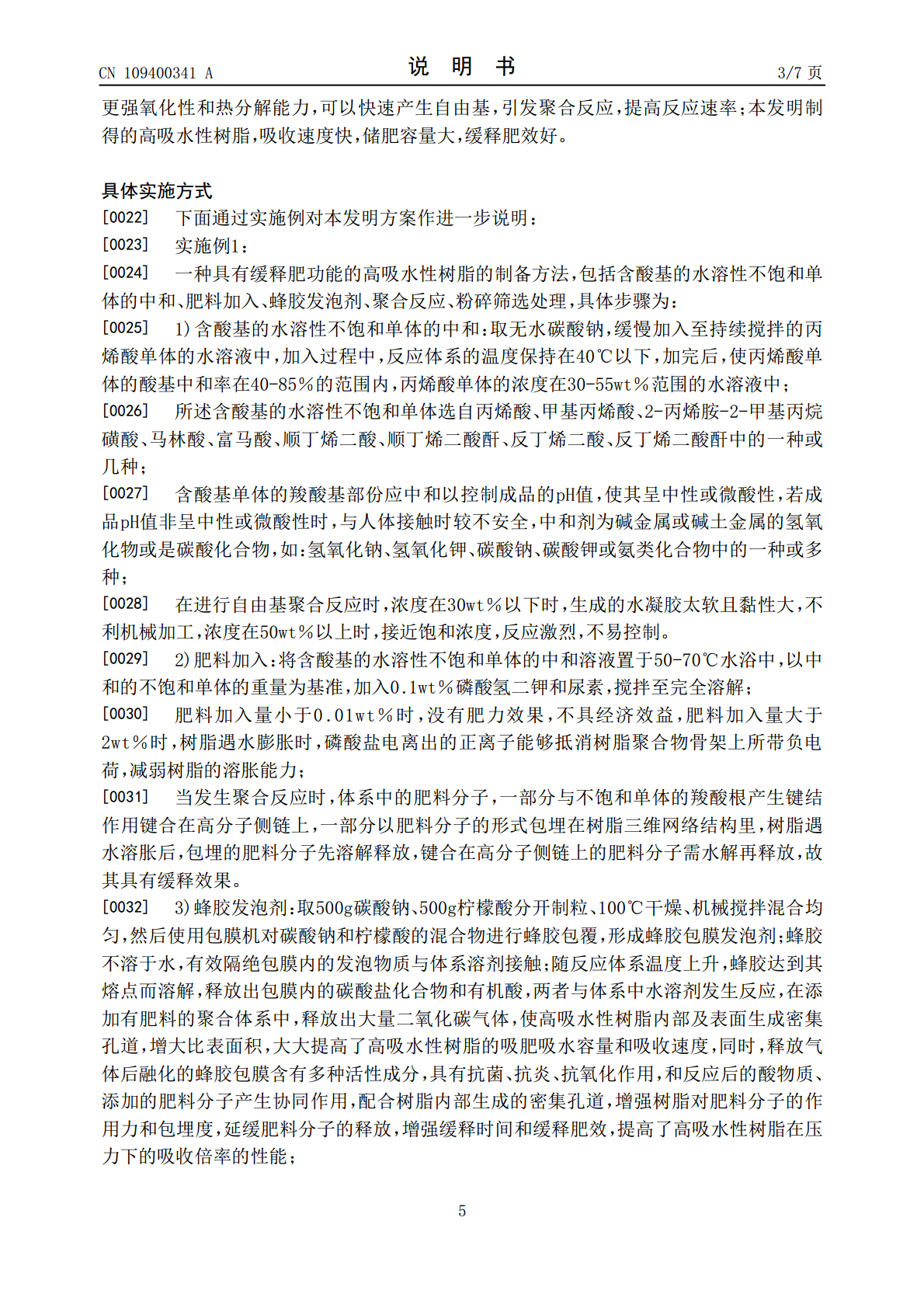

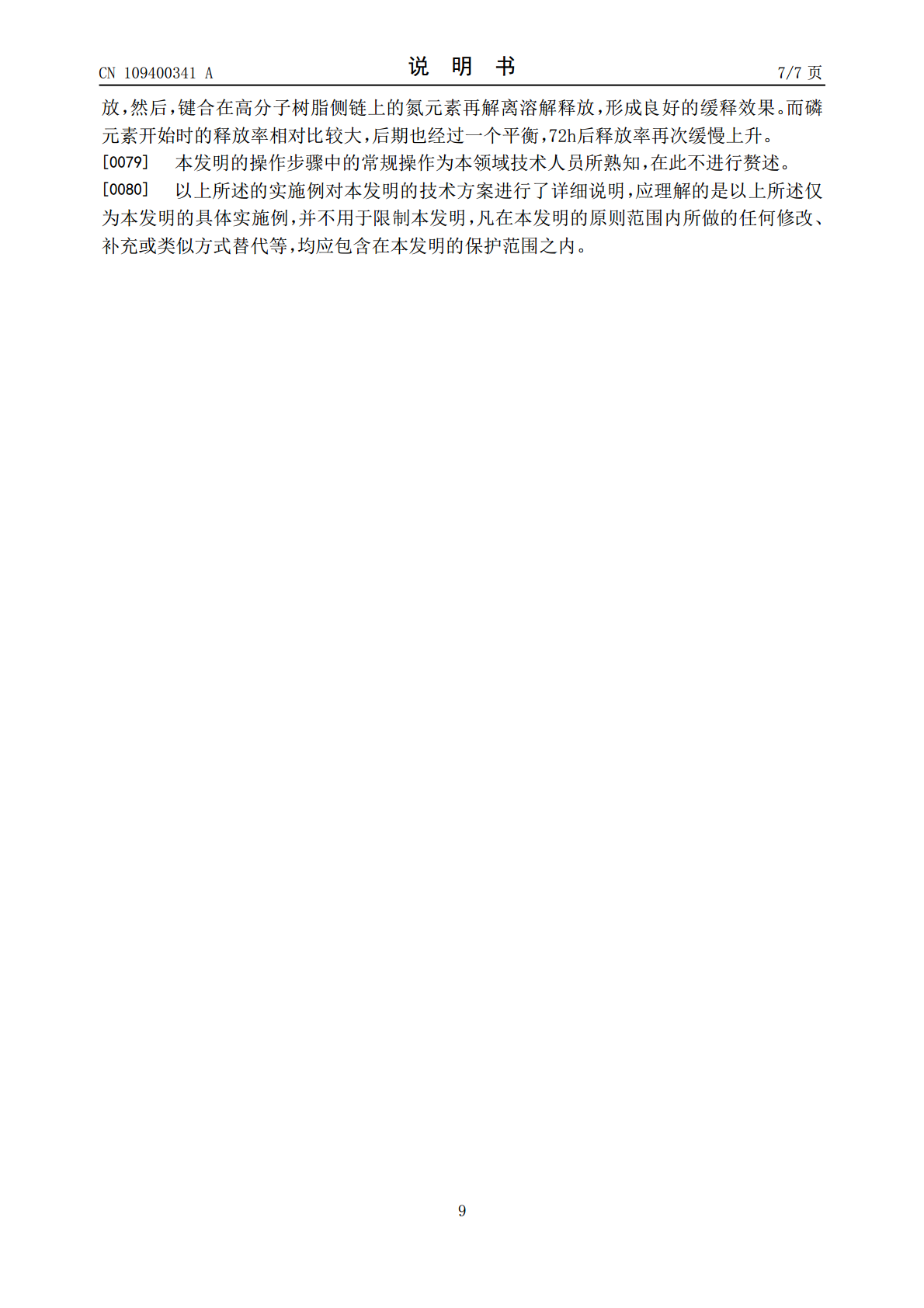

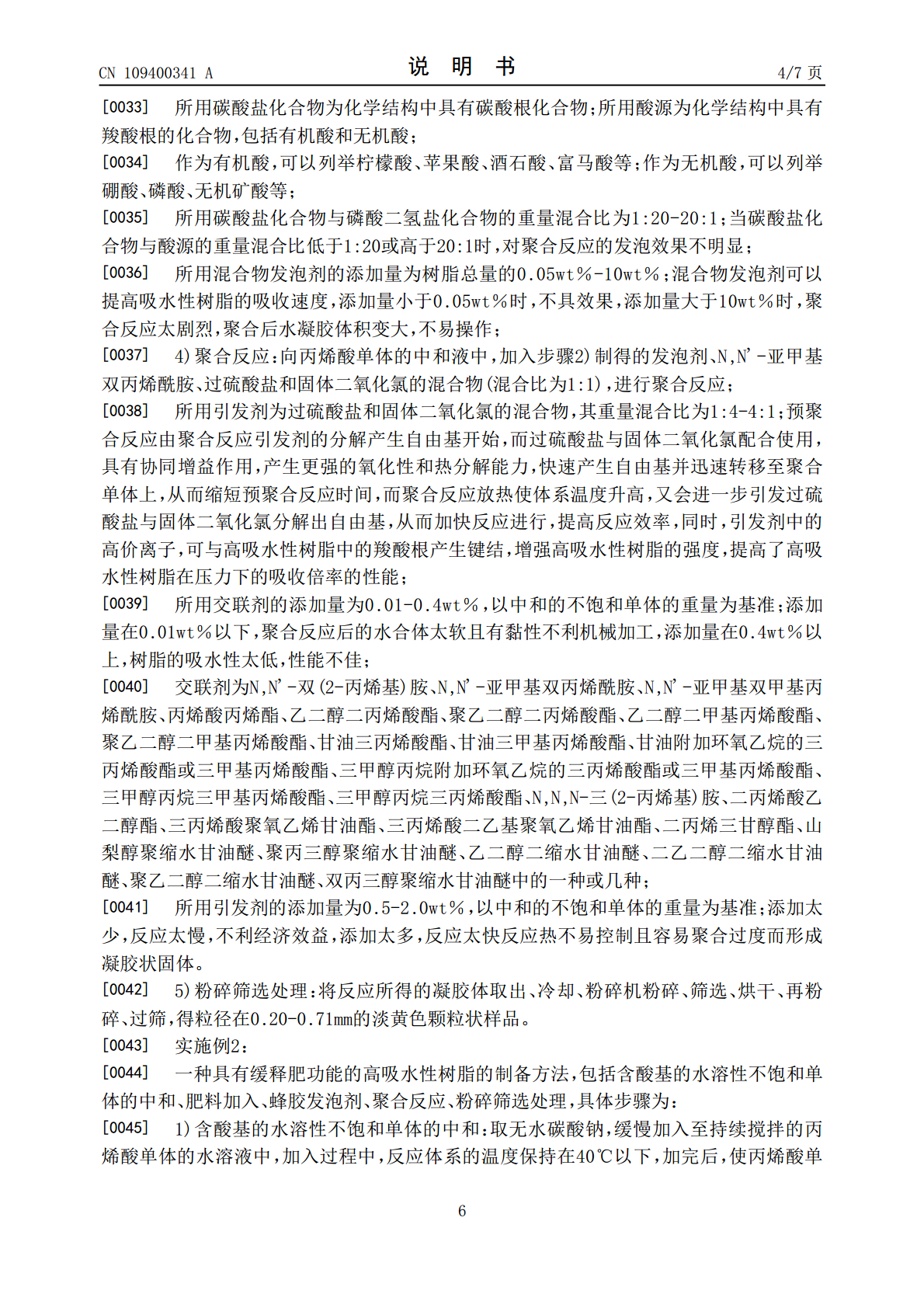

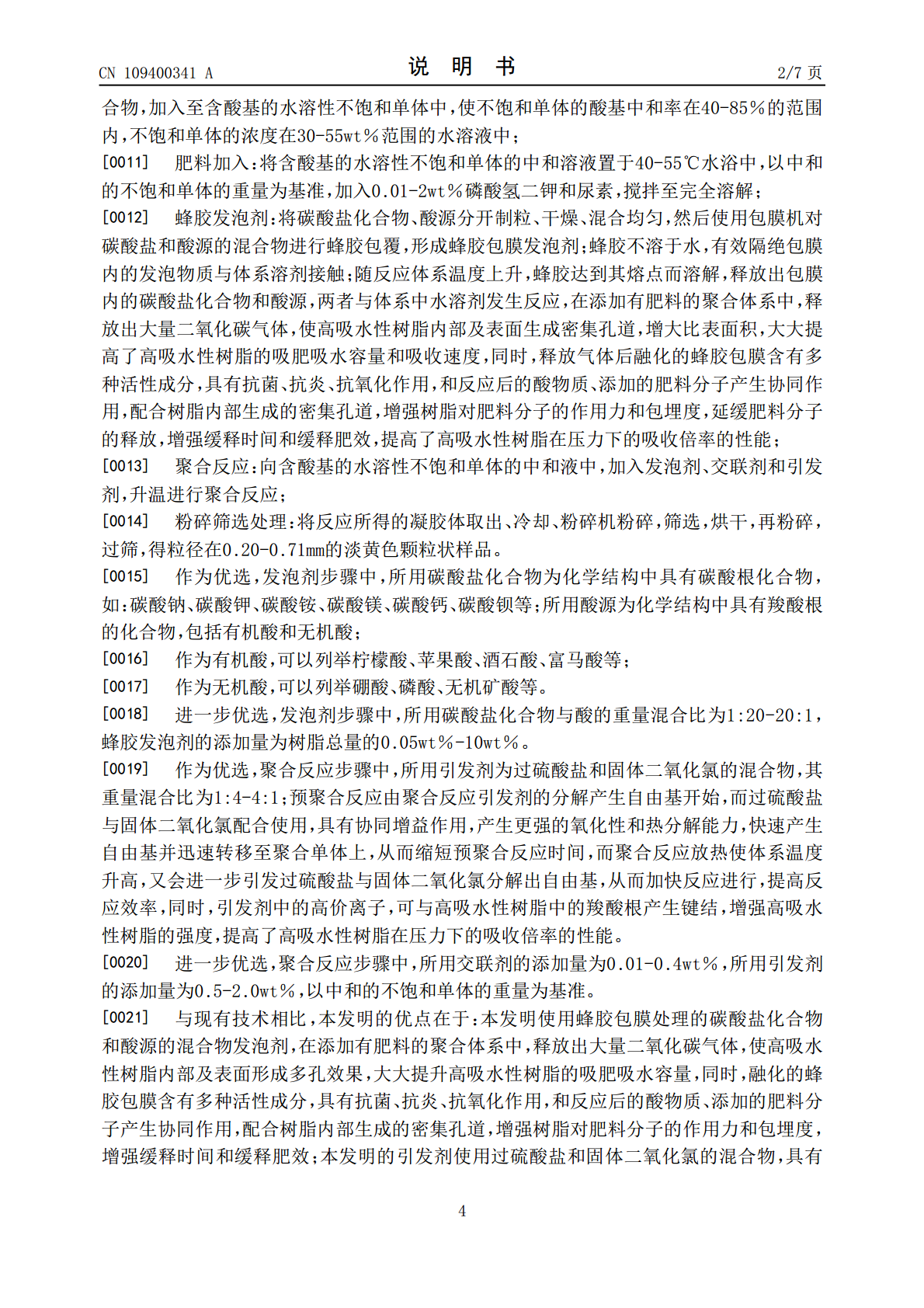

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109400341A(43)申请公布日2019.03.01(21)申请号201811197959.3(22)申请日2018.10.15(71)申请人何誉地址733000甘肃省武威市凉州区金沙乡李家磨村一组49号(72)发明人何誉(74)专利代理机构北京国翰知识产权代理事务所(普通合伙)11696代理人卫翠婷(51)Int.Cl.C05G3/00(2006.01)C05G3/04(2006.01)C08F220/06(2006.01)C08F222/38(2006.01)权利要求书1页说明书7页(54)发明名称一种具有缓释肥功能的高吸水性树脂的制备方法(57)摘要本发明公开了一种具有缓释肥功能的高吸水性树脂的制备方法，具体步骤为：依次向已中和的水溶性不饱和单体溶液中加入肥料、蜂胶包膜处理过的碳酸盐化合物和酸源的混合物发泡剂、交联剂、过硫酸盐和固体二氧化氯，进行聚合反应；粉碎筛选处理，得粒径在0.20-0.71mm的淡黄色颗粒状样品。有益效果为：本发明使用蜂胶包膜处理过的碳酸盐化合物和酸源的混合物发泡剂，使高吸水性树脂形成多孔效果，提高树脂的吸水吸肥能力和缓释能力；本发明使用过硫酸盐和固体二氧化氯的混合物，可以快速产生自由基，提高反应速率；本发明制得的高吸水性树脂，吸水保肥性能好，缓释功能好。CN109400341ACN109400341A权利要求书1/1页1.一种具有缓释肥功能的高吸水性树脂的制备方法，包括含酸基的水溶性不饱和单体的中和、肥料加入、蜂胶发泡剂、聚合反应、粉碎筛选处理，其特征在于：所述蜂胶发泡剂含有蜂胶包膜处理过的碳酸盐化合物和酸源的混合物发泡剂。2.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述碳酸盐化合物为化学结构中具有碳酸根的化合物；所述酸源为化学结构中具有羧酸根的化合物，包括有机酸和无机酸。3.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述碳酸盐化合物与酸源的重量混合比为1:20-20:1；所述蜂胶发泡剂的添加量为树脂总量的0.05wt％-10wt％。4.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述蜂胶发泡剂步骤包括：将碳酸盐化合物、酸源分开制粒、干燥、混合均匀，然后使用包膜机对碳酸盐和酸源的混合物进行蜂胶包覆，形成蜂胶包膜发泡剂。5.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述含酸基的水溶性不饱和单体的中和步骤包括：取碱金属或碱土金属的氢氧化物或是碳酸化合物，滴加至含酸基的水溶性不饱和单体中，使不饱和单体的酸基中和率在40-85％的范围内，不饱和单体的浓度在30-55wt％范围的水溶液中。6.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述肥料加入步骤包括：向含酸基的水溶性不饱和单体的中和溶液中，以中和的不饱和单体的重量为基准，加入0.01-2wt％磷酸氢二钾和尿素，搅拌溶解。7.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述聚合反应步骤包括：向含酸基的水溶性不饱和单体的中和液中，加入发泡剂、交联剂和引发剂，升温进行聚合反应。8.根据权利要求7所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述引发剂包含过硫酸盐和固体二氧化氯的混合物，其重量混合比为1:4-4:1。9.根据权利要求7所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述交联剂的添加量为0.01-0.4wt％，所述引发剂的添加量为0.5-2.0wt％，以中和的不饱和单体的重量为基准。10.根据权利要求1所述的一种具有缓释肥功能的高吸水性树脂的制备方法，其特征在于：所述粉碎筛选处理步骤包括：将反应所得的凝胶体取出、冷却、粉碎机粉碎，筛选，烘干，再粉碎，过筛，得粒径在0.20-0.71mm的淡黄色颗粒状样品。2CN109400341A说明书1/7页一种具有缓释肥功能的高吸水性树脂的制备方法技术领域[0001]本发明涉及高分子材料应用技术领域，尤其是涉及一种具有缓释肥功能的高吸水性树脂的制备方法。背景技术[0002]高吸水性功能高分子树脂材料(SuperAbsorbentResin，简称SAR)，由于其分子结构中带有大量的亲水基团，能吸收其自身质量数百倍甚至上千倍的水，同时其交联形成的三维网络结构使其不溶于水但能缓慢的释放所吸收的水分，因而在农林业、建筑材料、食品工业和卫生用品等领域都有广泛的应用。[0003]肥料是农作物增产增收的保证，然而，肥料特别是氮肥的利用率偏低，将肥料与高吸水性树脂结合使用，可以得到新型保水缓/控释功能的高吸水性树脂
