一种陶瓷过滤组件.pdf

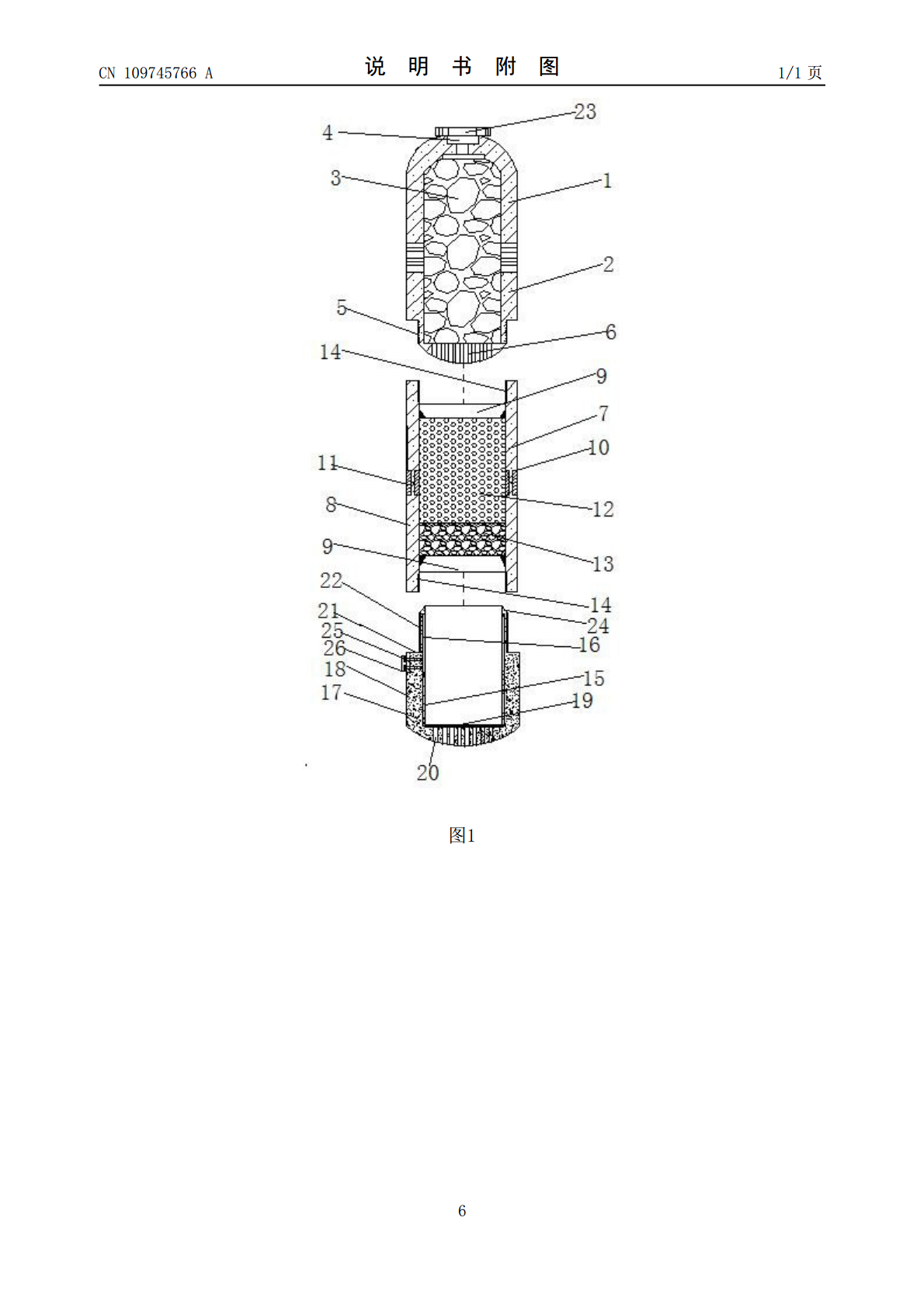

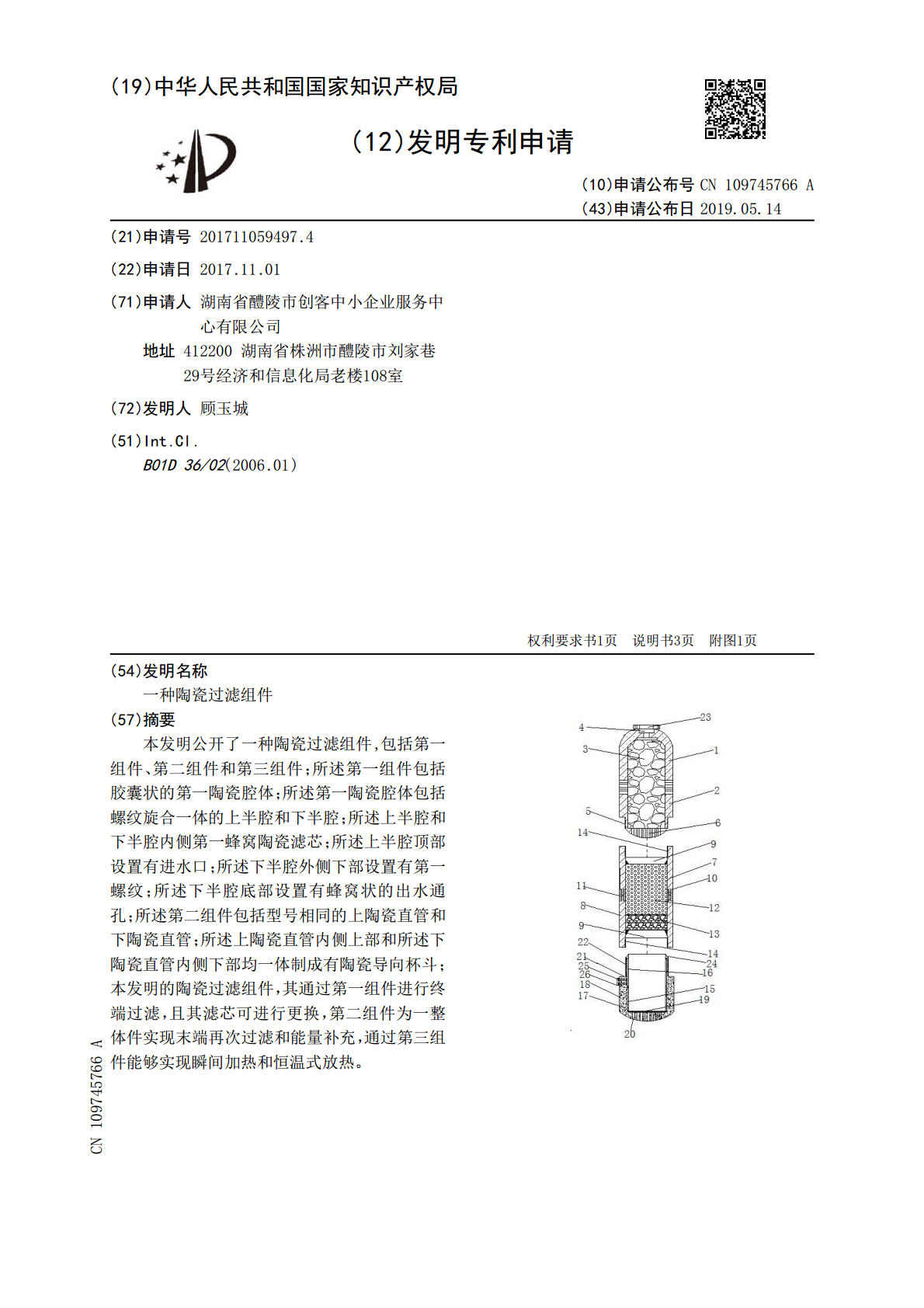

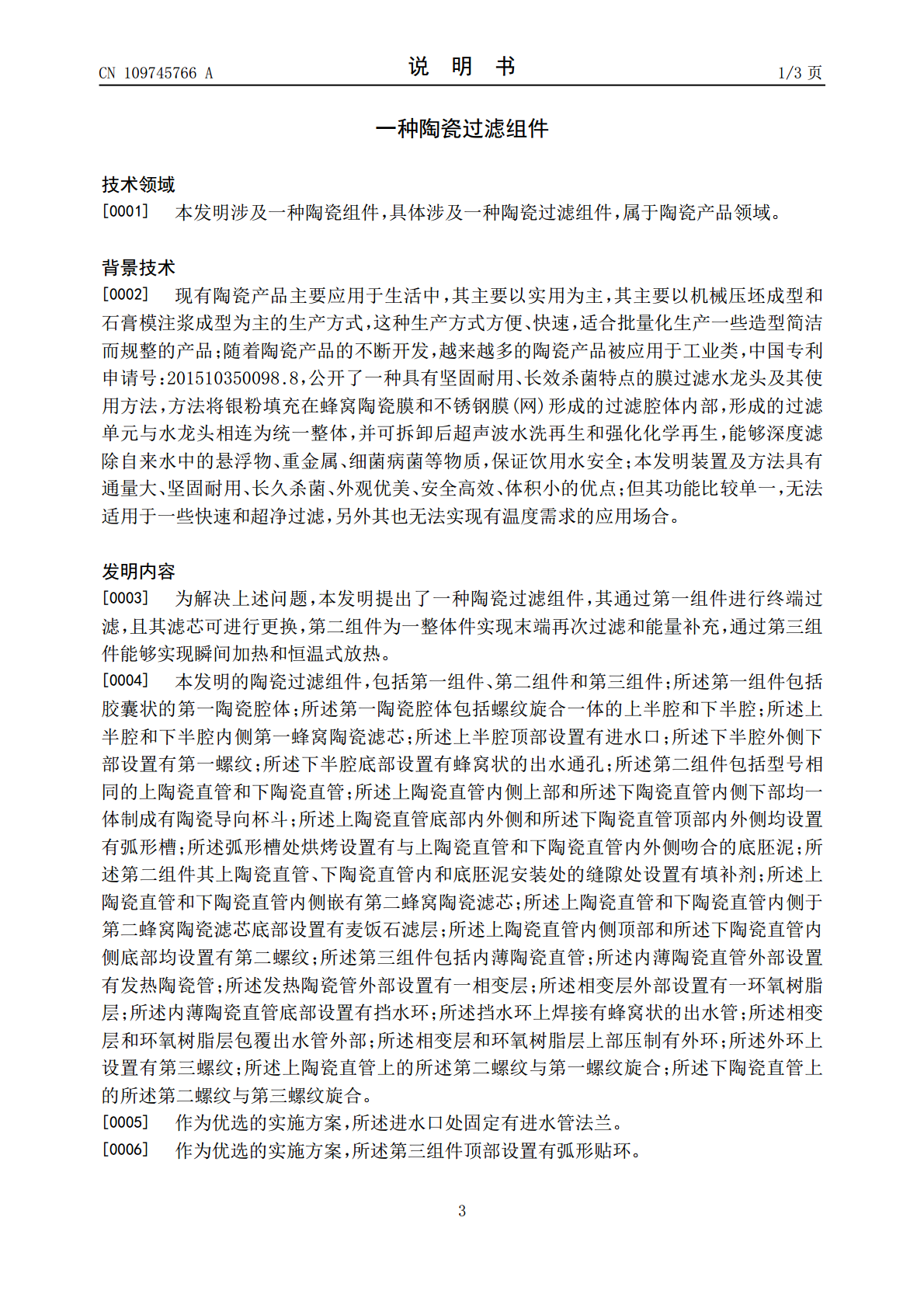

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109745766A(43)申请公布日2019.05.14(21)申请号201711059497.4(22)申请日2017.11.01(71)申请人湖南省醴陵市创客中小企业服务中心有限公司地址412200湖南省株洲市醴陵市刘家巷29号经济和信息化局老楼108室(72)发明人顾玉城(51)Int.Cl.B01D36/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种陶瓷过滤组件(57)摘要本发明公开了一种陶瓷过滤组件,包括第一组件、第二组件和第三组件；所述第一组件包括胶囊状的第一陶瓷腔体；所述第一陶瓷腔体包括螺纹旋合一体的上半腔和下半腔；所述上半腔和下半腔内侧第一蜂窝陶瓷滤芯；所述上半腔顶部设置有进水口；所述下半腔外侧下部设置有第一螺纹；所述下半腔底部设置有蜂窝状的出水通孔；所述第二组件包括型号相同的上陶瓷直管和下陶瓷直管；所述上陶瓷直管内侧上部和所述下陶瓷直管内侧下部均一体制成有陶瓷导向杯斗；本发明的陶瓷过滤组件，其通过第一组件进行终端过滤，且其滤芯可进行更换，第二组件为一整体件实现末端再次过滤和能量补充，通过第三组件能够实现瞬间加热和恒温式放热。CN109745766ACN109745766A权利要求书1/1页1.一种陶瓷过滤组件，其特征在于：包括第一组件、第二组件和第三组件；所述第一组件包括胶囊状的第一陶瓷腔体；所述第一陶瓷腔体包括螺纹旋合一体的上半腔和下半腔；所述上半腔和下半腔内侧第一蜂窝陶瓷滤芯；所述上半腔顶部设置有进水口；所述下半腔外侧下部设置有第一螺纹；所述下半腔底部设置有蜂窝状的出水通孔；所述第二组件包括型号相同的上陶瓷直管和下陶瓷直管；所述上陶瓷直管内侧上部和所述下陶瓷直管内侧下部均一体制成有陶瓷导向杯斗；所述上陶瓷直管底部内外侧和所述下陶瓷直管顶部内外侧均设置有弧形槽；所述弧形槽处烘烤设置有与上陶瓷直管和下陶瓷直管内外侧吻合的底胚泥；所述第二组件其上陶瓷直管、下陶瓷直管内和底胚泥安装处的缝隙处设置有填补剂；所述上陶瓷直管和下陶瓷直管内侧嵌有第二蜂窝陶瓷滤芯；所述上陶瓷直管和下陶瓷直管内侧于第二蜂窝陶瓷滤芯底部设置有麦饭石滤层；所述上陶瓷直管内侧顶部和所述下陶瓷直管内侧底部均设置有第二螺纹；所述第三组件包括内薄陶瓷直管；所述内薄陶瓷直管外部设置有发热陶瓷管；所述发热陶瓷管外部设置有一相变层；所述相变层外部设置有一环氧树脂层；所述内薄陶瓷直管底部设置有挡水环；所述挡水环上焊接有蜂窝状的出水管；所述相变层和环氧树脂层包覆出水管外部；所述相变层和环氧树脂层上部压制有外环；所述外环上设置有第三螺纹；所述上陶瓷直管上的所述第二螺纹与第一螺纹旋合；所述下陶瓷直管上的所述第二螺纹与第三螺纹旋合。2.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述进水口处固定有进水管法兰。3.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述第三组件顶部设置有弧形贴环。4.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述发热陶瓷管由碳化硅材料制成；所述发热陶瓷管上设置有嵌出相变层和环氧树脂层的两导电端子；所述环氧树脂层上设置有导电接口。5.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述发热陶瓷管由陶瓷管外部包覆一电热丝层；所述电热丝层上设置有嵌出相变层和环氧树脂层的两导电端子；所述环氧树脂层上设置有导电接口。6.根据权利要求1所述的陶瓷过滤组件，其特征在于：组装后的所述第一组件、第二组件和第三组件形成一长条胶囊状。7.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述第一蜂窝陶瓷滤芯其孔径大于所述第二蜂窝陶瓷滤芯其孔径。8.根据权利要求1所述的陶瓷过滤组件，其特征在于：所述第一组件、第二组件和第三组件其安装有设置有隔离环。2CN109745766A说明书1/3页一种陶瓷过滤组件技术领域[0001]本发明涉及一种陶瓷组件，具体涉及一种陶瓷过滤组件，属于陶瓷产品领域。背景技术[0002]现有陶瓷产品主要应用于生活中，其主要以实用为主，其主要以机械压坯成型和石膏模注浆成型为主的生产方式，这种生产方式方便、快速，适合批量化生产一些造型简洁而规整的产品；随着陶瓷产品的不断开发，越来越多的陶瓷产品被应用于工业类，中国专利申请号：201510350098.8，公开了一种具有坚固耐用、长效杀菌特点的膜过滤水龙头及其使用方法，方法将银粉填充在蜂窝陶瓷膜和不锈钢膜(网)形成的过滤腔体内部，形成的过滤单元与水龙头相连为统一整体，并可拆卸后超声波水洗再生和强化化学再生，能够深度滤除自来水中的悬浮物、重金属、细菌病菌等物质，保证饮用水安全；本发明装置及方法具有通量大、坚固耐用、长久杀菌、外观优美、安全高效、体积小的优点；但其功能比较单一，无法适用于一些快速和超
