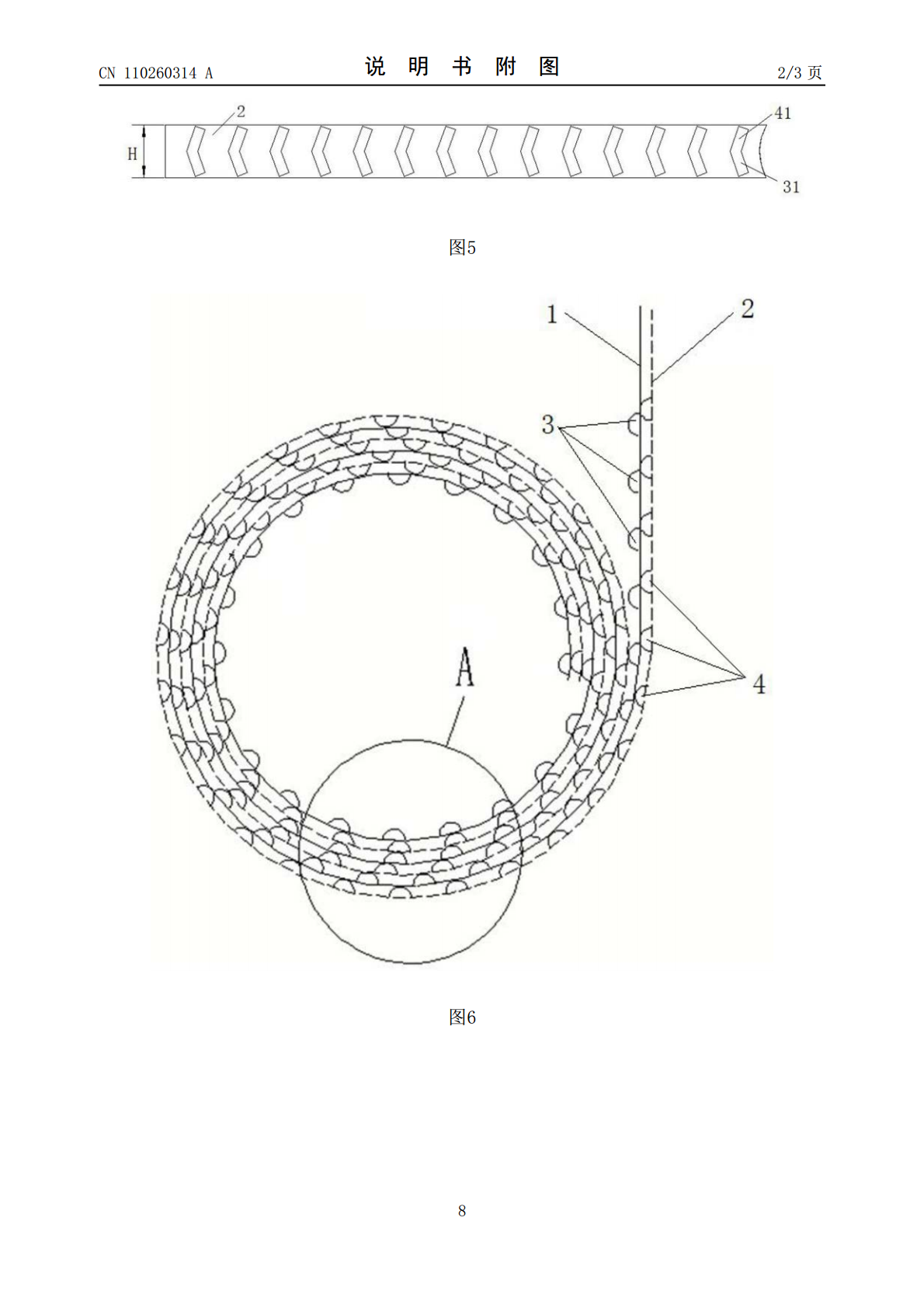

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110260314A(43)申请公布日2019.09.20(21)申请号201910538074.3(22)申请日2019.06.20(71)申请人华帝股份有限公司地址528400广东省中山市小榄镇工业大道南华园路1号(72)发明人罗峰罗长兵陈琦刘凯刘周明卢华枝潘叶江(74)专利代理机构深圳市合道英联专利事务所(普通合伙)44309代理人廉红果(51)Int.Cl.F23D14/12(2006.01)F24C3/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称红外线金属蜂窝体及红外线燃烧器(57)摘要本发明公开了一种红外线金属蜂窝体，包括其包括第一金属薄带、第二金属薄带、第一凸台组以及第二凸台组，第一凸台组和第二凸台组一上一下地布设在第一金属薄带和第二金属薄带同向的一面上，使第一金属薄带和第二金属薄带盘绕后形成间隔的两种凸台圈，第一凸台组和第二凸台组分别与相邻的凸台圈的平面配合形成火孔；第一凸台组包括至少两个长条形的第一凸台单元，所述第二凸台组包括至少两个长条形的第二凸台单元；本发明还公开了一种红外线燃烧器；本发明的红外线金属蜂窝体在两根金属薄带上设置尺寸足够大的长条形凸台单元，提高了生产所用滚压凸点或冲压冲针强度，减少其磨损；也增强了蜂窝体的稳定性，同时提高蜂窝体的孔隙率。CN110260314ACN110260314A权利要求书1/1页1.一种红外线金属蜂窝体，其特征在于，其包括第一金属薄带(1)、第二金属薄带(2)、第一凸台组(3)以及第二凸台组(4)，所述金属蜂窝体由第一金属薄带(1)和第二金属薄带(2)叠合后盘绕而成，所述第一凸台组(3)和第二凸台组(4)一上一下地布设在第一金属薄带(1)和第二金属薄带(2)同向的一面上，使第一金属薄带(1)和第二金属薄带(2)盘绕后形成间隔的两种凸台圈，所述第一凸台组(3)和第二凸台组(4)分别与相邻的凸台圈的平面配合形成火孔；所述第一凸台组(3)包括至少两个长条形的第一凸台单元(31)，所述第二凸台组(4)包括至少两个长条形的第二凸台单元(41)。2.根据权利要求1所述的红外线金属蜂窝体，其特征在于，在所述第一金属薄带(1)的平面，所述第一凸台组(3)位于第二凸台组(4)的上方；在所述第二金属薄带(2)的平面，所述第二凸台组(4)位于第一凸台组(3)的上方。3.根据权利要求1或2所述的红外线金属蜂窝体，其特征在于，所述第一凸台单元(31)和第二凸台单元(41)在第一金属薄带(1)和第二金属薄带(2)的平面上均倾斜设置，且第一凸台单元(31)和第二凸台单元(41)的倾斜方向相反。4.根据权利要求3所述的红外线金属蜂窝体，其特征在于，任一对上下相邻的所述的第一凸台单元(31)和第二凸台单元(41)相互靠近形成“＞”形或“＜”形。5.根据权利要求3所述的红外线金属蜂窝体，其特征在于，任一对上下相邻的所述的第一凸台单元(31)和第二凸台单元(41)连成一体。6.根据权利要求3所述的红外线金属蜂窝体，其特征在于，所述第一凸台单元(31)和第二凸台单元(41)在第一金属薄带(1)和第二金属薄带(2)的长度方向上均等距分布。7.根据权利要求6所述的红外线金属蜂窝体，其特征在于，相邻的所述两个第一凸台单元(31)之间的距离D1不大于第一凸台单元(31)在水平面上的投影长度L1的3倍；相邻的所述两个第二凸台单元(41)之间的距离D2不大于第二凸台单元(41)在水平面上的投影长度L2的3倍。8.根据权利要求7所述的红外线金属蜂窝体，其特征在于，所述距离D1、D2和长度L1、L2优选满足：D1＝2L2，D2＝2L2。9.根据权利要求8所述的红外线金属蜂窝体，其特征在于，所述第一金属薄带(1)和第二金属薄带(2)的宽度均为H，所述H为8-15mm，所述第一凸台单元(31)和第二凸台单元(41)在竖直面上投影的长度H1、H2均为2-6mm。10.根据权利要求3所述的红外线金属蜂窝体，其特征在于，所述第一凸台单元(31)和第二凸台单元(41)的形状均为长方形或椭圆形。11.根据权利要求1所述的红外线金属蜂窝体，其特征在于，所述第一凸台单元(31)和第二凸台单元(41)均通过在第一金属薄带(1)和第二金属薄带(2)的表面上滚压或冲压而成，冲压深度均为H3，所述H3为0.7-1.5mm。12.一种应用权利要求1-11任一项所述的红外线金属蜂窝体的红外线燃烧器，其特征在于，其包括燃烧器本体，所述红外线金属蜂窝体位于燃烧器本体内。2CN110260314A说明书1/4页红外线金属蜂窝体及红外线燃烧器技术领域[0001]本发明属于燃烧器技术领域，具体涉及一种红外线金属蜂窝体及燃烧器。背景技术[0002]目前市场上的红外
