一种保存重要文件的档案柜.pdf

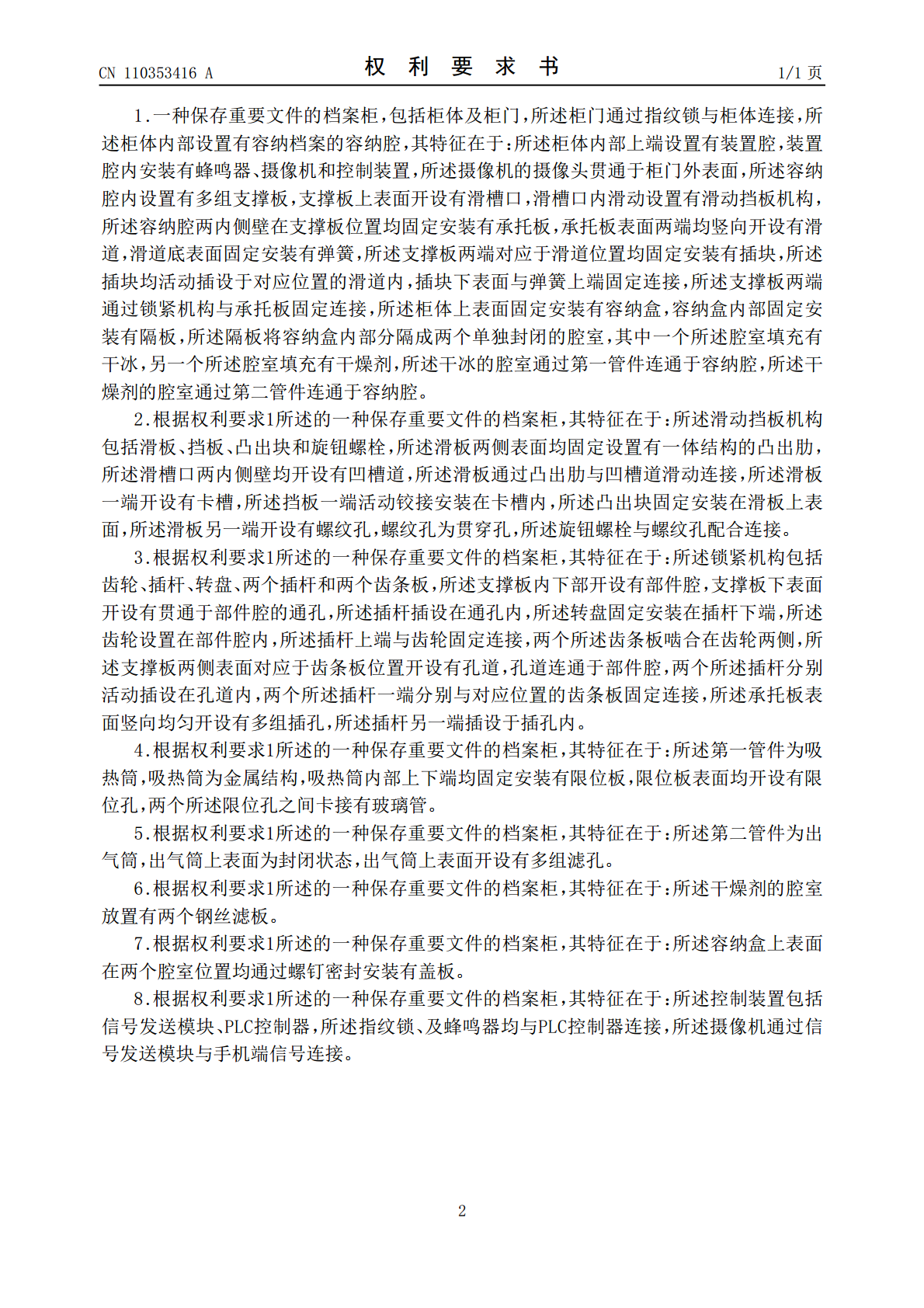

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110353416A(43)申请公布日2019.10.22(21)申请号201910632645.X(22)申请日2019.07.14(71)申请人合肥宣美家具有限公司地址230000安徽省合肥市庐阳工业园区11#厂房(72)发明人许庆春陶存保(51)Int.Cl.A47B63/00(2006.01)A47B65/00(2006.01)A47B57/10(2006.01)A47B57/20(2006.01)A62C3/00(2006.01)F25D3/12(2006.01)B01D53/26(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种保存重要文件的档案柜(57)摘要本发明公开了一种保存重要文件的档案柜，包括柜体及柜门，柜体内部上端设置有装置腔，装置腔内安装有蜂鸣器、摄像机和控制装置，容纳腔内设置有多组支撑板，支撑板上表面开设有滑槽口，滑槽口内滑动设置有滑动挡板机构，容纳腔两内侧壁在支撑板位置均固定安装有承托板，柜体上表面固定安装有容纳盒。本发明档案柜放置档案方便，通过改变上下支撑板的间距，从而方便放置不同高度的档案，通过滑动挡板机构起到支撑抵挡作用，能够避免档案放置时发生的倾倒现象，从而保证档案能够整齐放置，便于人们的查找拿取档案，本发明通过设置容纳盒，能够在火灾发生时，其中的档案发生自燃的情况，也能保证档案柜内部的干燥，从而提高了档案的保存效果。CN110353416ACN110353416A权利要求书1/1页1.一种保存重要文件的档案柜，包括柜体及柜门，所述柜门通过指纹锁与柜体连接，所述柜体内部设置有容纳档案的容纳腔，其特征在于：所述柜体内部上端设置有装置腔，装置腔内安装有蜂鸣器、摄像机和控制装置，所述摄像机的摄像头贯通于柜门外表面，所述容纳腔内设置有多组支撑板，支撑板上表面开设有滑槽口，滑槽口内滑动设置有滑动挡板机构，所述容纳腔两内侧壁在支撑板位置均固定安装有承托板，承托板表面两端均竖向开设有滑道，滑道底表面固定安装有弹簧，所述支撑板两端对应于滑道位置均固定安装有插块，所述插块均活动插设于对应位置的滑道内，插块下表面与弹簧上端固定连接，所述支撑板两端通过锁紧机构与承托板固定连接，所述柜体上表面固定安装有容纳盒，容纳盒内部固定安装有隔板，所述隔板将容纳盒内部分隔成两个单独封闭的腔室，其中一个所述腔室填充有干冰，另一个所述腔室填充有干燥剂，所述干冰的腔室通过第一管件连通于容纳腔，所述干燥剂的腔室通过第二管件连通于容纳腔。2.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述滑动挡板机构包括滑板、挡板、凸出块和旋钮螺栓，所述滑板两侧表面均固定设置有一体结构的凸出肋，所述滑槽口两内侧壁均开设有凹槽道，所述滑板通过凸出肋与凹槽道滑动连接，所述滑板一端开设有卡槽，所述挡板一端活动铰接安装在卡槽内，所述凸出块固定安装在滑板上表面，所述滑板另一端开设有螺纹孔，螺纹孔为贯穿孔，所述旋钮螺栓与螺纹孔配合连接。3.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述锁紧机构包括齿轮、插杆、转盘、两个插杆和两个齿条板，所述支撑板内下部开设有部件腔，支撑板下表面开设有贯通于部件腔的通孔，所述插杆插设在通孔内，所述转盘固定安装在插杆下端，所述齿轮设置在部件腔内，所述插杆上端与齿轮固定连接，两个所述齿条板啮合在齿轮两侧，所述支撑板两侧表面对应于齿条板位置开设有孔道，孔道连通于部件腔，两个所述插杆分别活动插设在孔道内，两个所述插杆一端分别与对应位置的齿条板固定连接，所述承托板表面竖向均匀开设有多组插孔，所述插杆另一端插设于插孔内。4.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述第一管件为吸热筒，吸热筒为金属结构，吸热筒内部上下端均固定安装有限位板，限位板表面均开设有限位孔，两个所述限位孔之间卡接有玻璃管。5.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述第二管件为出气筒，出气筒上表面为封闭状态，出气筒上表面开设有多组滤孔。6.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述干燥剂的腔室放置有两个钢丝滤板。7.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述容纳盒上表面在两个腔室位置均通过螺钉密封安装有盖板。8.根据权利要求1所述的一种保存重要文件的档案柜，其特征在于：所述控制装置包括信号发送模块、PLC控制器，所述指纹锁、及蜂鸣器均与PLC控制器连接，所述摄像机通过信号发送模块与手机端信号连接。2CN110353416A说明书1/4页一种保存重要文件的档案柜技术领域[0001]本发明涉及档案柜技术领域，更具体地说，特别涉及一种保存重要文件的档案柜。背景技术[0002]
