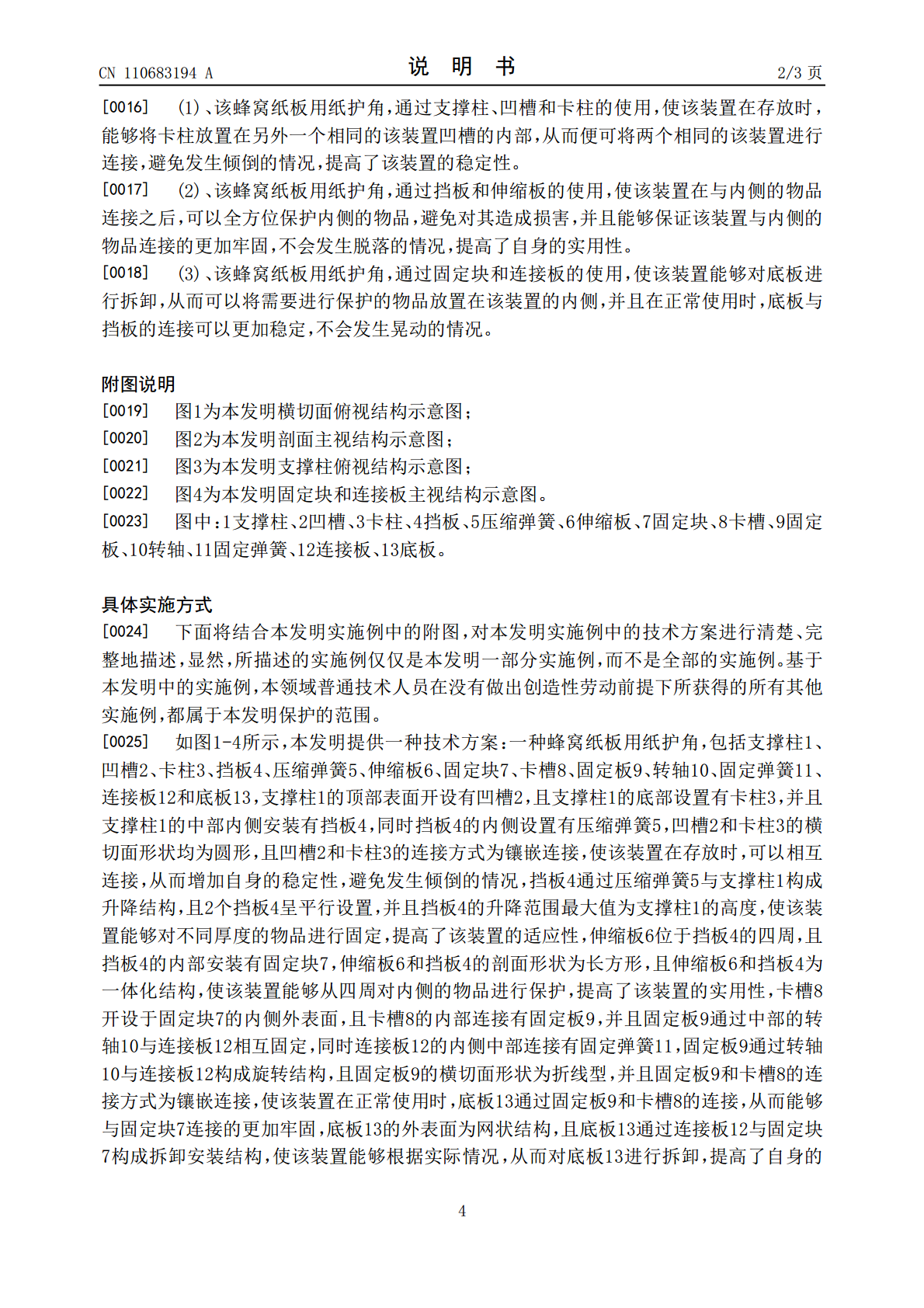

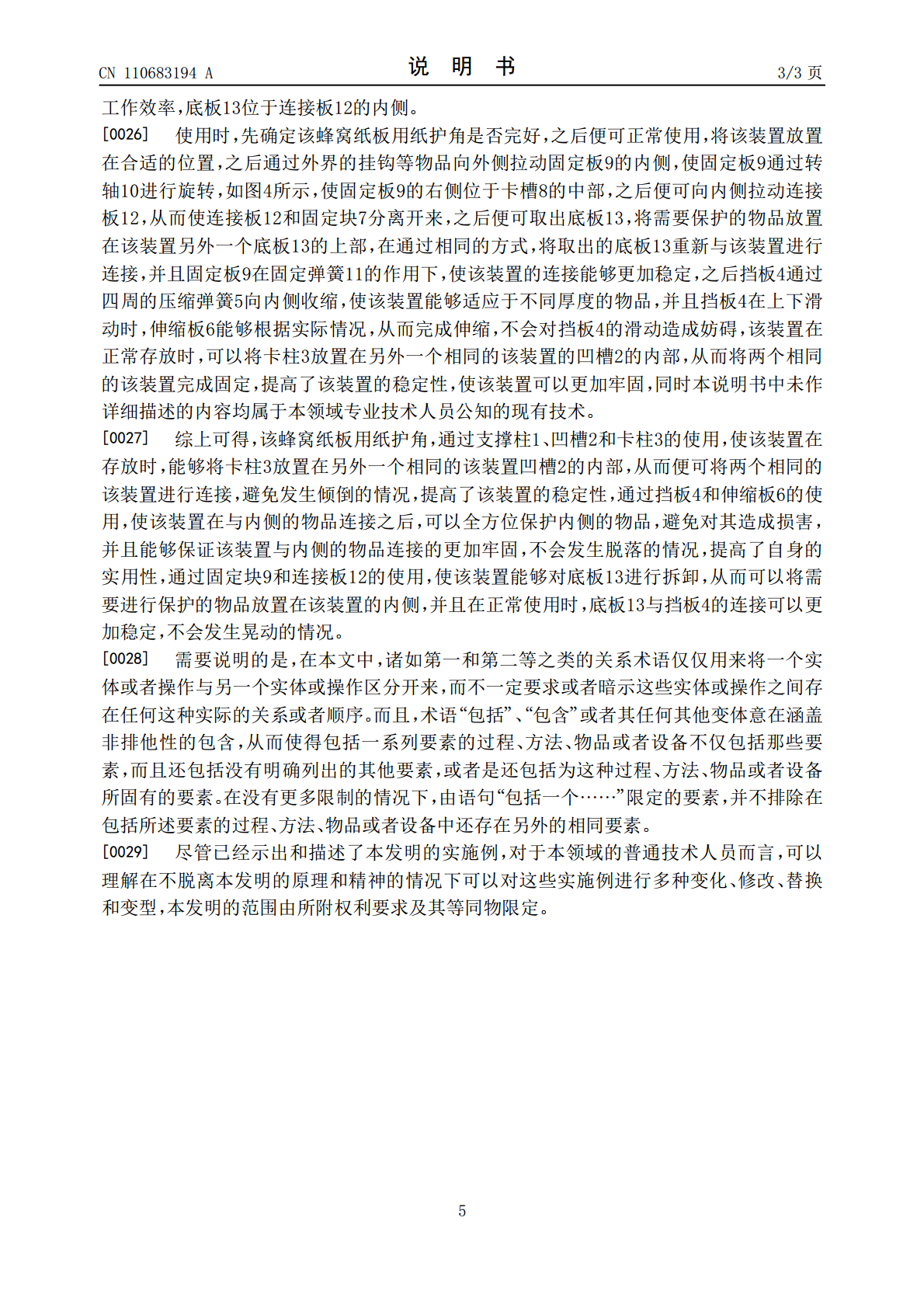

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110683194A(43)申请公布日2020.01.14(21)申请号201810735862.7(22)申请日2018.07.05(71)申请人合肥京桥包装科技有限公司地址230000安徽省合肥市肥西县桃花镇长安大道与繁华大道交口安徽新锦丰企业投资集团有限公司4#厂房(72)发明人范玉颖(51)Int.Cl.B65D59/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种蜂窝纸板用纸护角(57)摘要本发明公开了一种蜂窝纸板用纸护角，包括支撑柱、伸缩板、卡槽和底板，支撑柱的顶部表面开设有凹槽，且支撑柱的底部设置有卡柱，并且支撑柱的中部内侧安装有挡板，同时挡板的内侧设置有压缩弹簧，伸缩板位于挡板的四周，且挡板的内部安装有固定块，卡槽开设于固定块的内侧外表面，且卡槽的内部连接有固定板，并且固定板通过中部的转轴与连接板相互固定，同时连接板的内侧中部连接有固定弹簧，底板位于连接板的内侧。该蜂窝纸板用纸护角，通过固定块和连接板的使用，使该装置能够对底板进行拆卸，从而可以将需要进行保护的物品放置在该装置的内侧，并且在正常使用时，底板与挡板的连接可以更加稳定，不会发生晃动的情况。CN110683194ACN110683194A权利要求书1/1页1.一种蜂窝纸板用纸护角，包括支撑柱(1)、伸缩板(6)、卡槽(8)和底板(13)，其特征在于：所述支撑柱(1)的顶部表面开设有凹槽(2)，且支撑柱(1)的底部设置有卡柱(3)，并且支撑柱(1)的中部内侧安装有挡板(4)，同时挡板(4)的内侧设置有压缩弹簧(5)，所述伸缩板(6)位于挡板(4)的四周，且挡板(4)的内部安装有固定块(7)，所述卡槽(8)开设于固定块(7)的内侧外表面，且卡槽(8)的内部连接有固定板(9)，并且固定板(9)通过中部的转轴(10)与连接板(12)相互固定，同时连接板(12)的内侧中部连接有固定弹簧(11)，所述底板(13)位于连接板(12)的内侧。2.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述凹槽(2)和卡柱(3)的横切面形状均为圆形，且凹槽(2)和卡柱(3)的连接方式为镶嵌连接。3.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述挡板(4)通过压缩弹簧(5)与支撑柱(1)构成升降结构，且2个挡板(4)呈平行设置，并且挡板(4)的升降范围最大值为支撑柱(1)的高度。4.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述伸缩板(6)和挡板(4)的剖面形状为长方形，且伸缩板(6)和挡板(4)为一体化结构。5.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述固定板(9)通过转轴(10)与连接板(12)构成旋转结构，且固定板(9)的横切面形状为折线型，并且固定板(9)和卡槽(8)的连接方式为镶嵌连接。6.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述固定弹簧(11)和固定板(9)的内侧为一体化结构，且固定板(9)关于固定弹簧(11)的水平中心线对称设置有两个。7.根据权利要求1所述的一种蜂窝纸板用纸护角，其特征在于：所述底板(13)的外表面为网状结构，且底板(13)通过连接板(12)与固定块(7)构成拆卸安装结构。2CN110683194A说明书1/3页一种蜂窝纸板用纸护角技术领域[0001]本发明涉及蜂窝纸板技术领域，具体为一种蜂窝纸板用纸护角。背景技术[0002]蜂窝纸板因具有用途广泛、强度高和弹性好等优点，使蜂窝纸板的使用率大幅度增加，而蜂窝纸板的使用也从另一方面带动了纸护角的发展，纸护角主要用于保护蜂窝纸板，避免蜂窝纸板在运输或者生产过程中发生损坏。[0003]在现有的纸护角中，只能够单一的放置在蜂窝纸板的四周，从而在正常使用时，很容易与内部的蜂窝纸板发生脱落的情况，无法达到保护的效果，从而导致实用性较差，不利于大规模的使用。发明内容[0004](一)解决的技术问题[0005]针对现有技术的不足，本发明提供了一种蜂窝纸板用纸护角，解决了在现有的纸护角中，只能够单一的放置在蜂窝纸板的四周，从而在正常使用时，很容易与内部的蜂窝纸板发生脱落的情况，无法达到保护的效果，从而导致实用性较差的问题。[0006](二)技术方案[0007]为实现上述目的，本发明提供如下技术方案：一种蜂窝纸板用纸护角，包括支撑柱、伸缩板、卡槽和底板，所述支撑柱的顶部表面开设有凹槽，且支撑柱的底部设置有卡柱，并且支撑柱的中部内侧安装有挡板，同时挡板的内侧设置有压缩弹簧，所述伸缩板位于挡板的四周，且挡板的内部安装有固定块，所述卡槽开设于固定块的内侧外表面，且卡槽的内部连接有固定板，并且固定板通过中部的转轴与连接板相互固定，同时连接板的内侧中部连接有固定弹
