柔性声学蜂窝.pdf

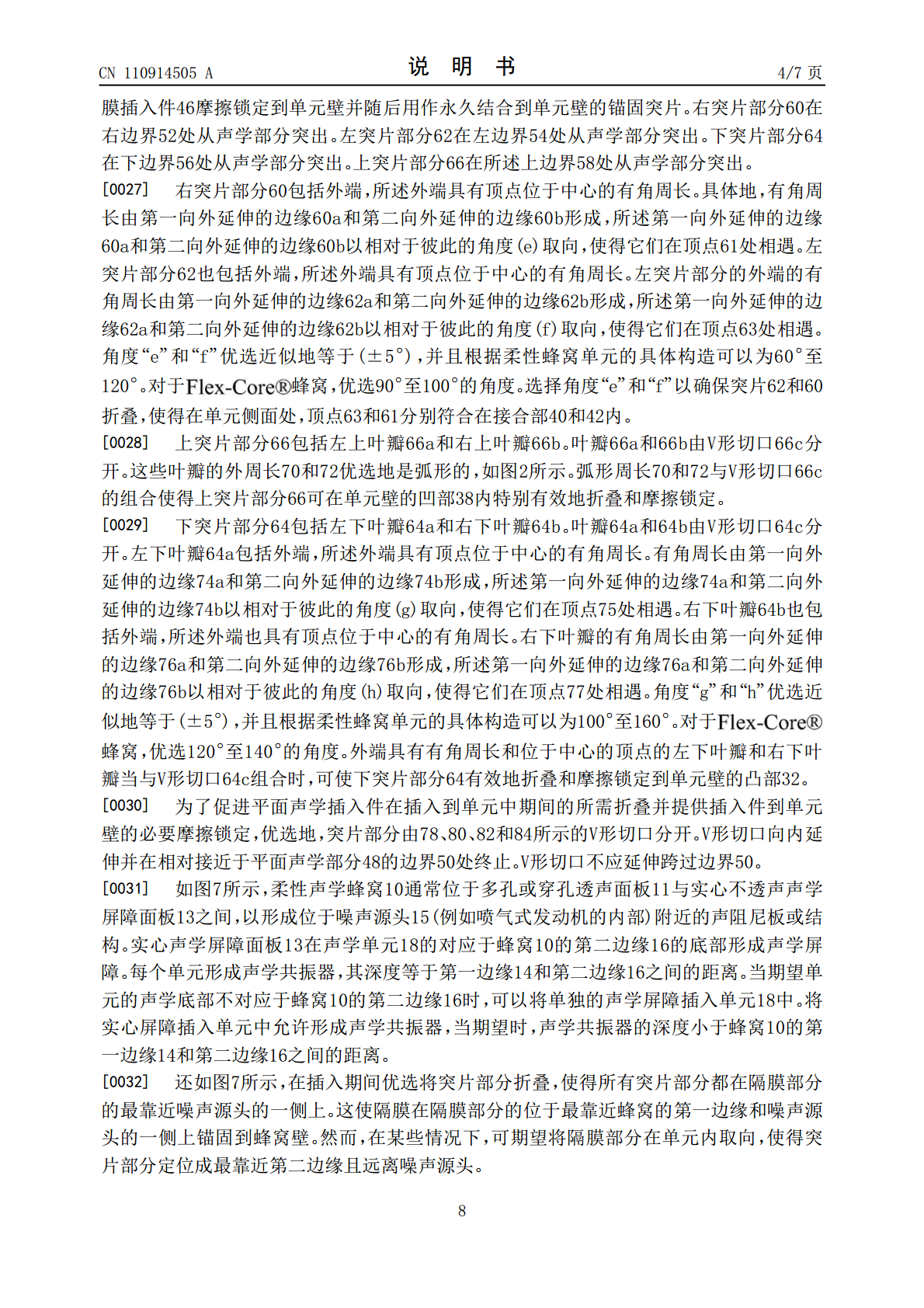

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110914505A(43)申请公布日2020.03.24(21)申请号201880047296.9(74)专利代理机构北京坤瑞律师事务所11494(22)申请日2018.06.28代理人封新琴(30)优先权数据(51)Int.Cl.15/653,6862017.07.19USE04C2/36(2006.01)G10K11/172(2006.01)(85)PCT国际申请进入国家阶段日2020.01.15(86)PCT国际申请的申请数据PCT/US2018/0399082018.06.28(87)PCT国际申请的公布数据WO2019/018110EN2019.01.24(71)申请人赫克赛尔公司地址美国加利福尼亚州(72)发明人L·D·鲍恩J·米勒权利要求书3页说明书7页附图5页(54)发明名称柔性声学蜂窝(57)摘要声音结构，其中声学隔膜位于蜂窝的单元中，用于减少从源头产生的噪声。用于形成声学结构的蜂窝具有壁，这些壁包含使蜂窝柔性的凸轮廓和凹轮廓。声学隔膜如下形成：将平面声学插入件插入蜂窝单元中以形成隔膜帽，隔膜帽被摩擦锁定在单元内、然后永久结合在适当位置。平面声学隔膜构造为匹配单元轮廓的独特形状，以便当插入单元中时提供所期望的摩擦锁定，以及在永久结合在适当位置之后提供所期望的声学性质。CN110914505ACN110914505A权利要求书1/3页1.一种声学结构，其中，声学隔膜位于蜂窝的单元中，用于减少从源头产生的噪声，所述声学结构包括：A)蜂窝，其包括第二边缘和位于最靠近所述源头处的第一边缘，所述蜂窝包括具有左侧面和右侧面的单元，所述单元由在所述第一边缘和第二边缘之间延伸的下壁以及也在所述第一边缘和第二边缘之间延伸的上壁限定，所述下壁包括左下端部、右下端部和位于所述左下端部与右下端部之间的凸部，所述上壁包括左上端部、右上端部和位于所述左上端部与右上端部之间的凹部，其中，所述左下端部和所述左上端部连接以沿着所述单元的左侧面形成左接合部，所述右下端部和所述右上端部连接以沿着所述单元的右侧面形成右接合部；B)声学隔膜，其包括：a)垂直于所述上壁和下壁延伸的平面声学部分，所述平面声学部分具有位于最靠近所述第一边缘处的顶侧面、位于最靠近所述第二边缘处的底侧面、右边界、左边界、下边界和上边界；b)在所述右边界处从所述声学部分突出的右突片部分；c)在所述左边界处从所述声学部分突出的左突片部分；d)在所述下边界处从所述声学部分突出的下突片部分；e)在所述上边界处从所述声学部分突出的上突片部分；以及C)将所述右突片、左突片、下突片和上突片结合到所述蜂窝的粘合剂，其中所述右突片结合到所述右下部和所述右上部，所述左突片结合到所述左下部和所述左上部，所述下突片结合到所述凸部，所述上突片结合到所述凹部。2.根据权利要求1所述的声学结构，其中，所述上突片部分包括左上叶瓣和右上叶瓣，所述下突片部分包括左下叶瓣和右下叶瓣。3.根据权利要求1所述的声学结构，其中，V形切口将所述上突片部分与所述右突片部分和所述左突片部分分开。4.根据权利要求2所述的声学结构，其中，所述左下叶瓣通过V形切口与所述右下叶瓣分开。5.根据权利要求2所述的声学结构，其中，所述左上叶瓣和所述右上叶瓣各自具有弯曲的周长。6.根据权利要求2所述的声学结构，其中，所述左下叶瓣和所述右下叶瓣各自具有外端，所述外端由顶点位于中心的有角周长形成。7.根据权利要求1所述的声学结构，其中，所述右突片部分和所述左突片部分各自具有外端，所述外端由顶点位于中心的有角周长形成。8.根据权利要求1所述的声学结构，其中，所述声学隔膜是包含主导单丝纤维的声学网状物，所述主导单丝纤维在从所述下突片部分到所述上突片部分的方向上彼此平行地延伸。9.根据权利要求1所述的声学结构，其中，所述声学隔膜是包含主导单丝纤维的声学网状物，所述主导单丝纤维在从所述左突片部分到所述右突片部分的方向上彼此平行地延伸。10.根据权利要求1所述的声学结构，其包括附接到所述蜂窝的第一边缘的透声片材和2CN110914505A权利要求书2/3页附接到所述蜂窝的第二边缘的实心不透声片材。11.一种制造声学结构的方法，其中，声学隔膜位于蜂窝的单元中，用于减少从源头产生的噪声，所述方法包括以下步骤：A)提供柔性蜂窝，其包括第二边缘和位于最靠近所述源头处的第一边缘，所述柔性蜂窝包括具有左侧面和右侧面的单元，所述单元由在所述第一边缘和第二边缘之间延伸的下壁以及也在所述第一边缘和第二边缘之间延伸的上壁限定，所述下壁包括左下端部、右下端部和位于所述左下端部与右下端部之间的凸部，所述上壁包括左上端部、右上端部和位于所述左上端部与右上端部之间的凹部，其中，所述左下端部和所述左上端部
