一种防虫、防病、自动生产生态蜜的智能蜂箱.pdf

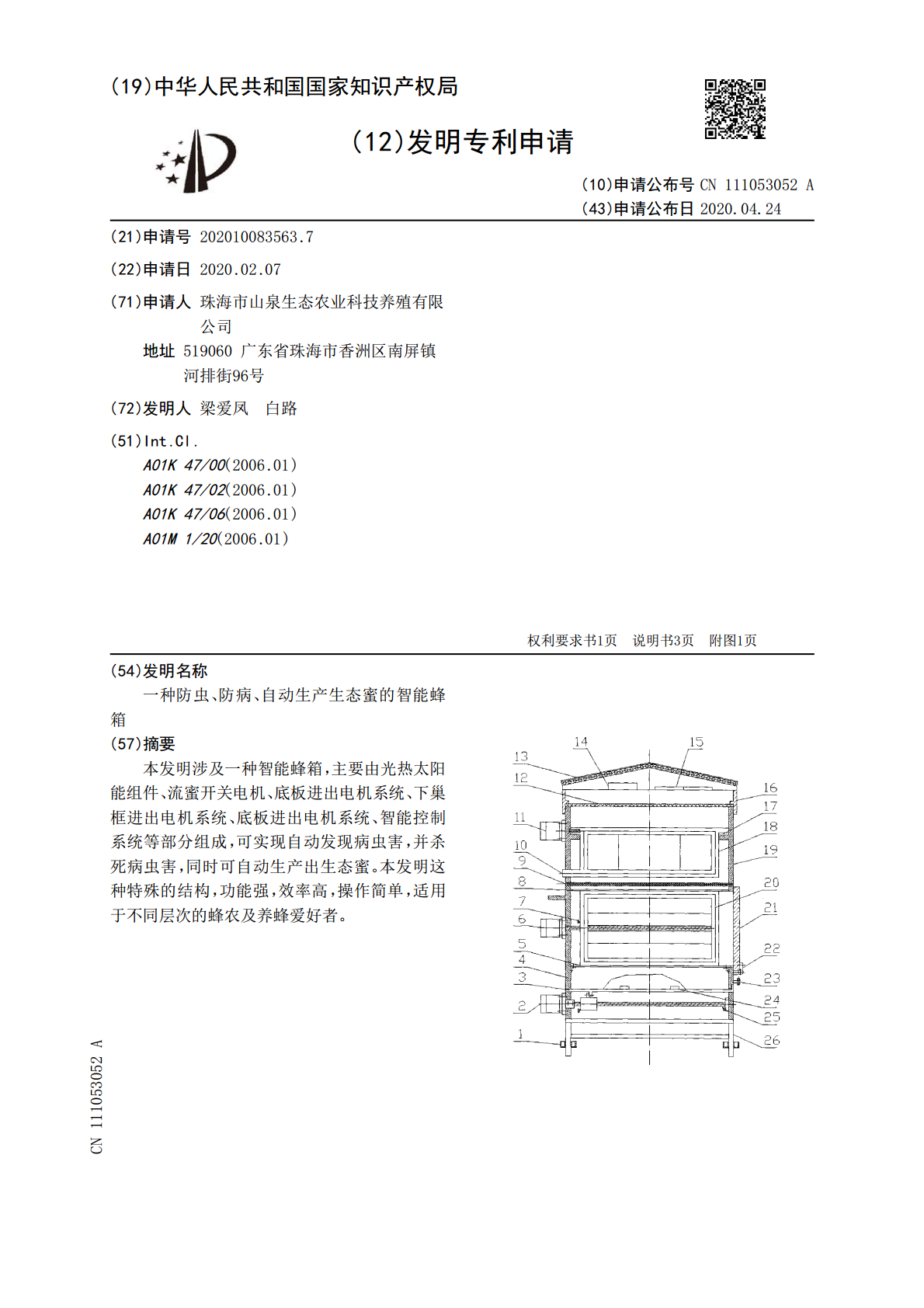

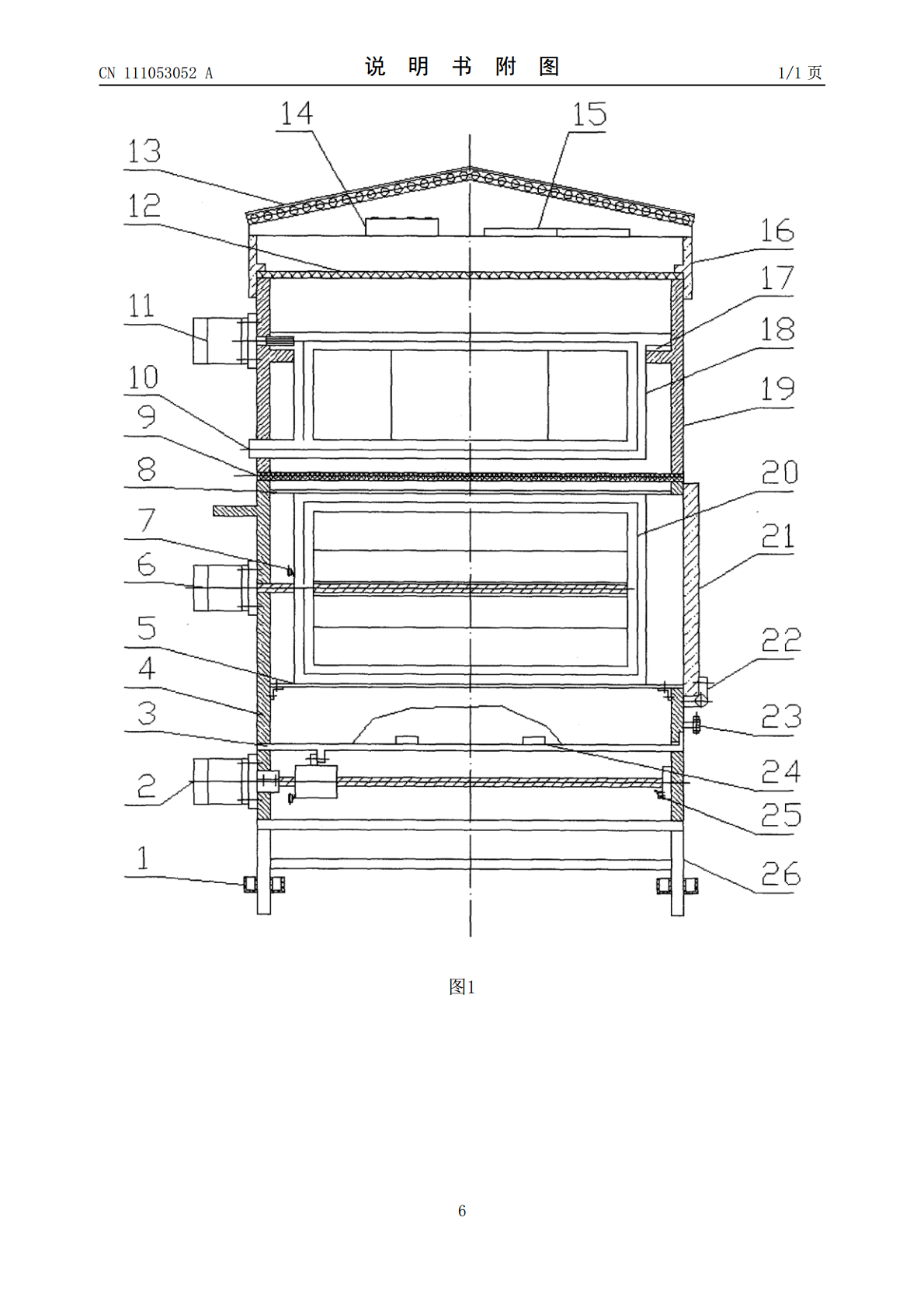

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111053052A(43)申请公布日2020.04.24(21)申请号202010083563.7(22)申请日2020.02.07(71)申请人珠海市山泉生态农业科技养殖有限公司地址519060广东省珠海市香洲区南屏镇河排街96号(72)发明人梁爱凤白路(51)Int.Cl.A01K47/00(2006.01)A01K47/02(2006.01)A01K47/06(2006.01)A01M1/20(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种防虫、防病、自动生产生态蜜的智能蜂箱(57)摘要本发明涉及一种智能蜂箱，主要由光热太阳能组件、流蜜开关电机、底板进出电机系统、下巢框进出电机系统、底板进出电机系统、智能控制系统等部分组成，可实现自动发现病虫害，并杀死病虫害，同时可自动生产出生态蜜。本发明这种特殊的结构，功能强，效率高，操作简单，适用于不同层次的蜂农及养蜂爱好者。CN111053052ACN111053052A权利要求书1/1页1.一种防虫、防病、自动生产生态蜜的智能蜂箱由橡胶水封1、底板进出电机系统2、底板3、下箱体4、下巢框下导轨5、下巢框进出电机系统6、下巢进出框限位开关7、下巢框上导轨8、隔王板9、流蜜口10、流蜜开关电机11、网板12、光热太阳能组件13、蓄电池14、智能控制板15、蜂箱盖16、称重传感器17、自流蜜巢框18、上箱体19、下巢框20、下箱体侧门21、铰链22、喷头23、蜜蜂进口24、底板进出限位开关25、支腿26组成，其特征在于支腿26上套有橡胶水封1，底板进出电机系统2固定连接于下箱体4下部，底板3滑动连接于下箱体4下部侧板上，底板进出电机系统2上的螺母与底板3上的凸起固定连接，下巢框下导轨5、下巢框上导轨8、下巢进出框限位开关7、下巢框进出电机系统6分别固定连接于下箱体4上部侧板上，下巢框20与下巢框下导轨5、下巢框上导轨8固定连接，下巢框进出电机系统6的丝杠穿过下巢框20，并与其螺纹连接，隔王板9放置于下箱体4顶部，流蜜口10穿过上箱体19底部侧面，流蜜开关电机11固定连接于上箱体19侧面上，网板12置于上箱体19顶部，蜂箱盖16卡套入上箱体19顶部，蓄电池14、智能控制板15固定连接于蜂箱盖16内部，光热太阳能组件13固定连接于蜂箱盖16顶部，称重传感器17固定连接于上箱体19内部的台阶上，自流蜜巢框18置于称重传感器17上，下箱体侧门21通过铰链22转动连接于下箱体4侧板上，喷头23通过专用支架固定连接在下箱体4侧板上，蜜蜂进口24开口于下箱体4底部，底板进出限位开关25固定连接于箱体4底部，支腿26置于下箱体4底部。2.根据权利要求1所述的一种防虫、防病、自动生产生态蜜的智能蜂箱，其特征在于光热太阳能组件13利用太阳能既能发电，又能生产热水，发出的电用于控制系统，用于底板及地面杀虫、杀菌、加湿及冬季箱体内部保暖。3.根据权利要求1所述的一种防虫、防病、自动生产生态蜜的智能蜂箱，其特征在于流蜜开关电机11可远程启动或关闭，实现自动生产蜂蜜。4.根据权利要求1所述的一种防虫、防病、自动生产生态蜜的智能蜂箱，其特征在于下巢框进出电机系统6可远程启动，使下巢框20穿过下箱体侧门21到达箱体外面，随后CCD对巢脾拍照，通过分析照片发现其上的病菌及害虫情况，减轻人工检查的劳动强度，提高检查效率。5.根据权利要求1所述的一种防虫、防病、自动生产生态蜜的智能蜂箱，其特征在于底板进出电机系统2，可远程启动，使底板3到达箱体外面，随之喷头23喷出热水，清扫及烫死底板、地面的病菌及害虫，生产出生态蜜，同时给箱体内部加湿，提高蜂蜜质量。6.根据权利要求1所述的一种防虫、防病、自动生产生态蜜的智能蜂箱，其特征在于支腿26上套有橡胶水封1，防止蚂蚁等蜜蜂的天敌爬进蜂箱，提高产蜂蜜产量。2CN111053052A说明书1/3页一种防虫、防病、自动生产生态蜜的智能蜂箱(一)技术领域[0001]本发明涉及一种智能蜂箱，尤其为一种可用于防虫、防病、自动生产生态蜜的智能蜂箱。(二)背景技术[0002]目前蜂箱多为标准的结构，内部简单，功能单一，产蜜过程的防虫、防病靠人工观察及放置化学药品，收蜜也靠人工，劳动强度大，工作效率低；少有的智能蜂箱，是在蜂箱上安装了温度、湿度、称重等传感器，利用其所测的相关数据分析产蜜情况，但无法做到自动防虫、防病、自动生产生态蜜。(三)发明内容[0003]本发明的目的在于提供一种安装方便、适应性好，防虫、防病、自动生产生态蜜的智能蜂箱，它解决了一般蜂箱靠人工观察病虫害，人工摇蜜，劳动强度大，工作效率低的问题，同时它还解决了常规智能蜂箱无法做到自动防虫、防病、自动生产生态蜜的问题。[0004]本
