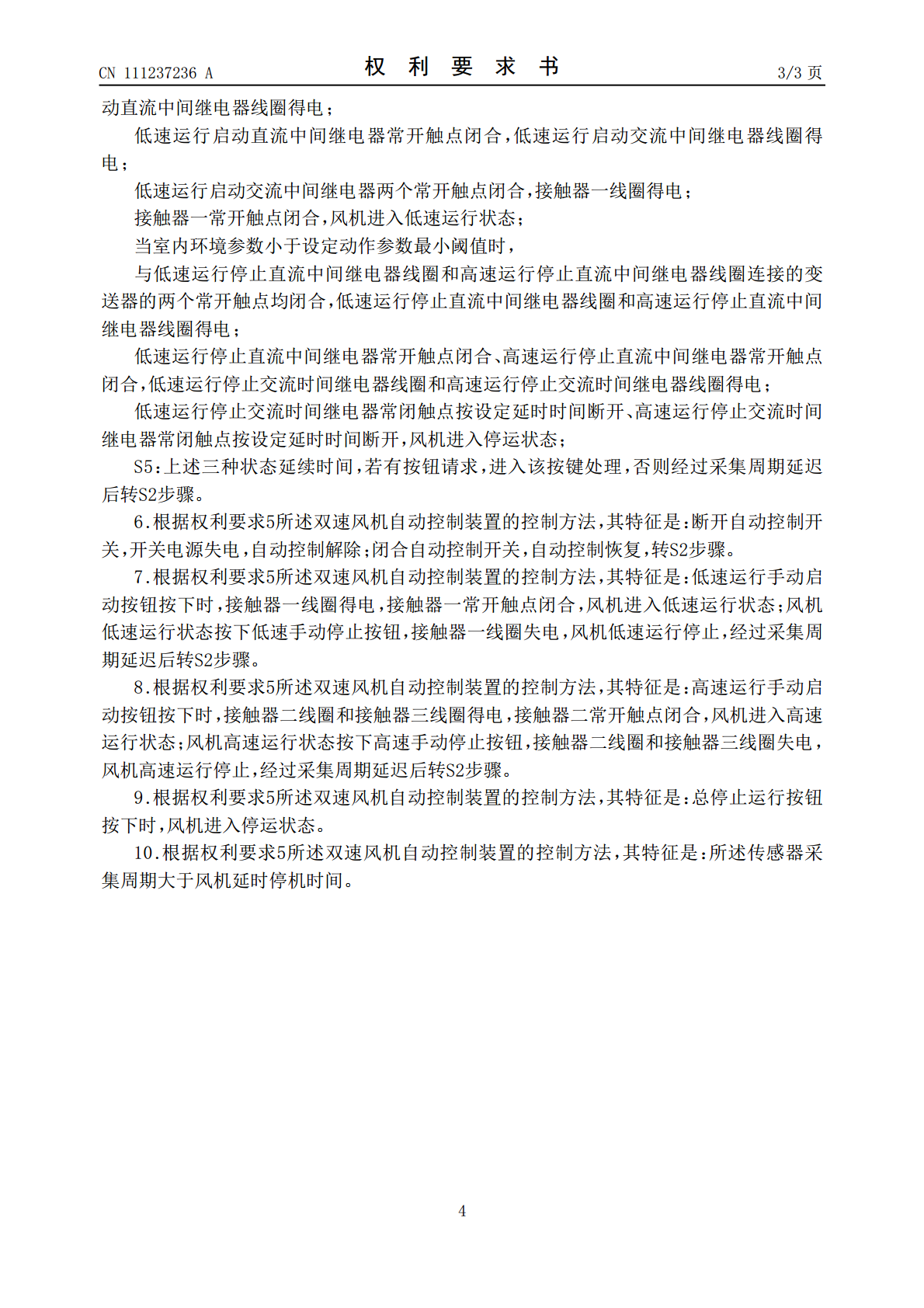

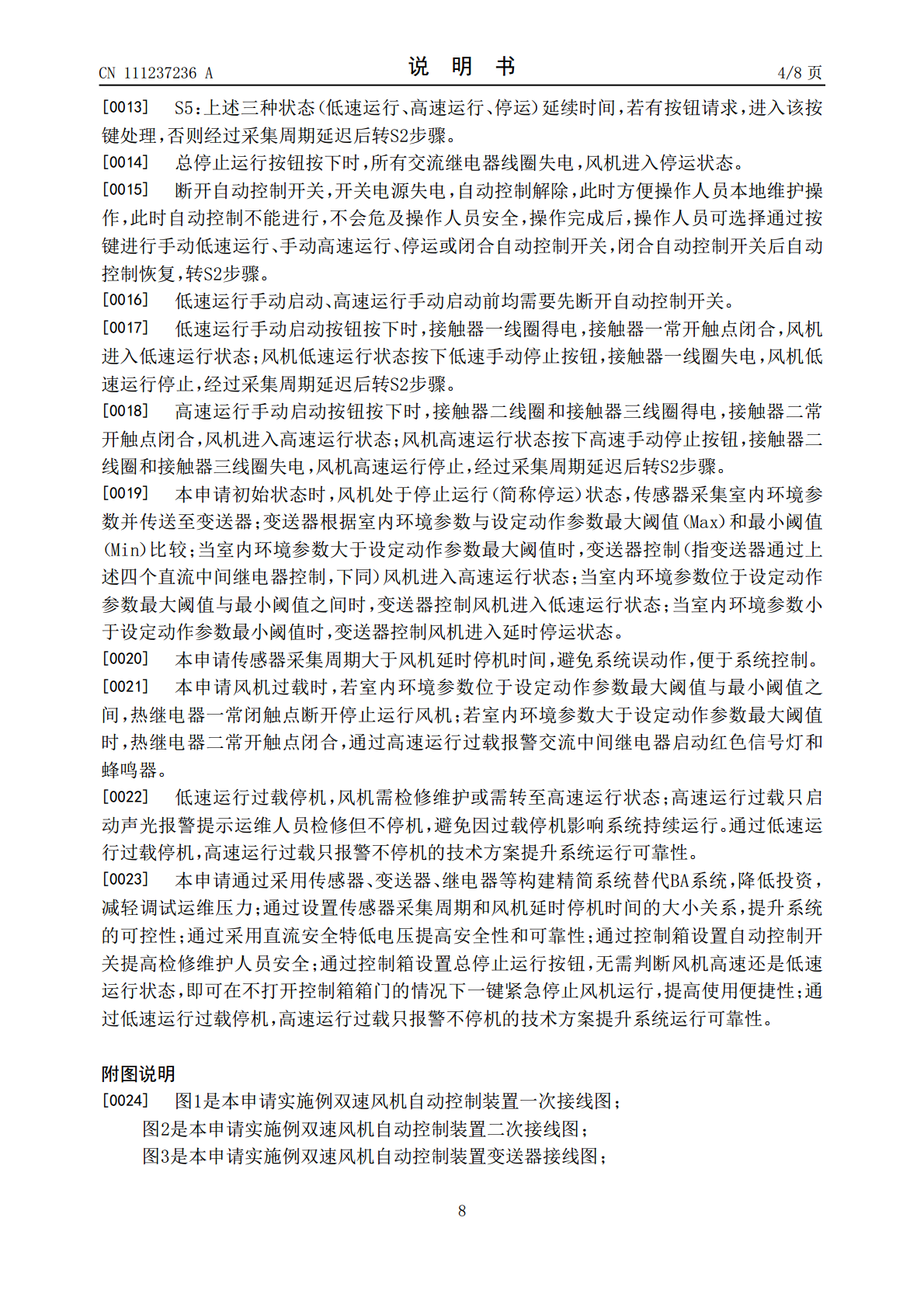

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111237236A(43)申请公布日2020.06.05(21)申请号202010245945.5(22)申请日2020.03.31(71)申请人浙江大学建筑设计研究院有限公司地址310007浙江省杭州市西湖区天目山路148号43幢（浙大西溪校区东一楼）(72)发明人郑凯董庆辉(74)专利代理机构杭州天欣专利事务所(普通合伙)33209代理人陈农(51)Int.Cl.F04D27/00(2006.01)权利要求书3页说明书8页附图9页(54)发明名称一种双速风机自动控制装置及其控制方法(57)摘要本申请涉及一种双速风机自动控制装置及其控制方法，双速风机自动控制装置由热继电器一、接触器一、低压断路器、接触器二、接触器三、热继电器二、总停止运行按钮、低速运行停止交流时间继电器、低速运行手动停止按钮、低速运行手动启动按钮、低速运行启动交流中间继电器、高速运行停止交流时间继电器、高速运行过载报警交流中间继电器、高速运行手动停止按钮、高速运行手动启动按钮、低速运行启动直流中间继电器、低速运行停止直流中间继电器、高速运行启动直流中间继电器、高速运行停止直流中间继电器、高速运行启动交流中间继电器、自动控制开关、信号灯、蜂鸣器、开关电源、变送器、传感器组成，传感器与变送器连接。本申请精简方便可靠。CN111237236ACN111237236A权利要求书1/3页1.一种双速风机自动控制装置，双速风机自动控制装置，其特征是由热继电器一、接触器一、低压断路器、接触器二、接触器三、热继电器二、总停止运行按钮、低速运行停止交流时间继电器、低速运行手动停止按钮、低速运行手动启动按钮、低速运行启动交流中间继电器、高速运行停止交流时间继电器、高速运行过载报警交流中间继电器、高速运行手动停止按钮、高速运行手动启动按钮、低速运行启动直流中间继电器、低速运行停止直流中间继电器、高速运行启动直流中间继电器、高速运行停止直流中间继电器、高速运行启动交流中间继电器、自动控制开关、红色信号灯、白色信号灯、蜂鸣器、开关电源、变送器、传感器组成，传感器与变送器连接，双速风机接线端子一通过热继电器一、接触器一、低压断路器分别接入低压交流电源，双速风机接线端子一与接触器三星形连接，双速风机接线端子二通过热继电器二、接触器二接入低压断路器负荷侧，交流电源通过熔断器与总停止运行按钮连接；所述总停止运行按钮与低速运行停止交流时间继电器常闭触点、高速运行停止交流时间继电器常闭触点、热继电器二常开触点、高速运行过载报警交流中间继电器常开触点、自动控制开关的一端连接；低速运行停止交流时间继电器常闭触点的另一端与低速运行手动停止按钮的一端连接；低速运行手动停止按钮的另一端与低速运行手动启动按钮、接触器一常开触点、低速运行启动交流中间继电器两个常开触点、低速运行启动直流中间继电器常开触点、低速运行停止直流中间继电器常开触点的一端连接；低速运行手动启动按钮、接触器一常开触点、低速运行启动交流中间继电器（其中）一个常开触点的另一端与接触器三常闭触点的一端连接；接触器三常闭触点的另一端与热继电器一常闭触点的一端连接；热继电器一常闭触点的另一端与接触器一线圈的一端连接；低速运行启动交流中间继电器（其中）另一个常开触点另一端、低速运行启动直流中间继电器常开触点的另一端与低速运行启动交流中间继电器线圈的一端连接；低速运行停止直流中间继电器常开触点的另一端与低速运行停止交流时间继电器线圈的一端连接；高速运行停止交流时间继电器常闭触点的另一端与高速运行手动停止按钮的一端连接；高速运行手动停止按钮的另一端与高速运行手动启动按钮、接触器二常开触点、高速运行启动交流中间继电器两个常开触点、高速运行启动直流中间继电器常开触点、高速运行停止直流中间继电器常开触点的一端连接；高速运行手动启动按钮、接触器二常开触点、高速运行启动交流中间继电器（其中）一个常开触点的另一端与接触器一常闭触点的一端连接；接触器一常闭触点的另一端与接触器三线圈、接触器二线圈的一端连接；高速运行启动交流中间继电器（其中）另一个常开触点、高速运行启动直流中间继电器常开触点的另一端与高速运行启动交流中间继电器线圈的一端连接；高速运行停止直流中间继电器常开触点的另一端与高速运行停止交流时间继电器线圈的一端连接；热继电器二常开触点的另一端与高速运行过载报警交流中间继电器线圈的一端连接；高速运行过载报警交流中间继电器常开触点的另一端与红色信号灯、蜂鸣器的一端连接；2CN111237236A权利要求书2/3页自动控制开关的另一端与开关电源输入侧的一端连接；开关电源输入侧的另一端与白色信号灯的一端连接；接触器一线圈、低速运行启动交流中间继电器线圈、低速运行停止交流时间继电器线圈、接触
