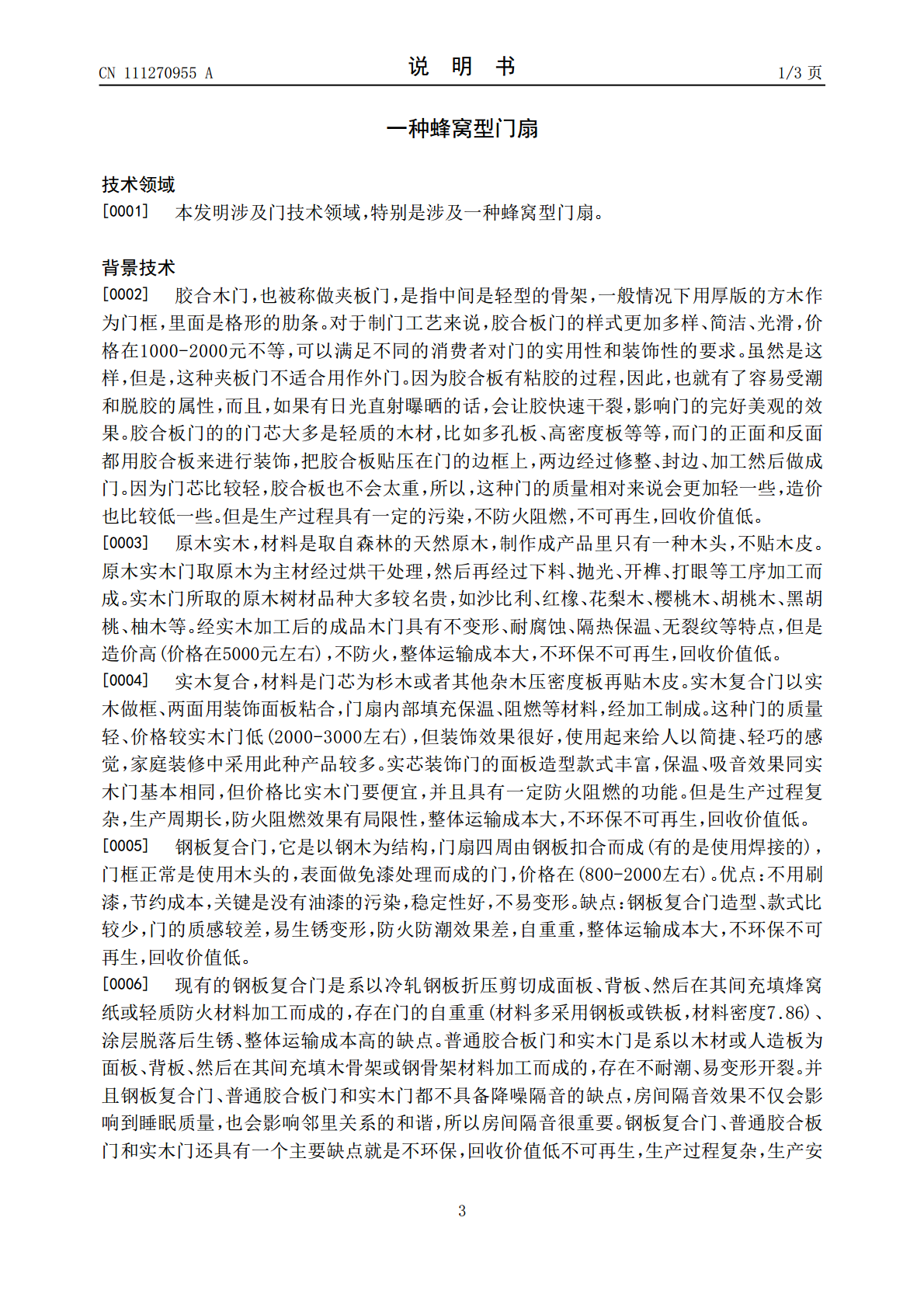

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111270955A(43)申请公布日2020.06.12(21)申请号202010143647.5(22)申请日2020.03.04(71)申请人东建河北铝业有限公司地址301506河北省唐山市芦台经济开发区农业总公司五社区(72)发明人郑丽娟林建兴(74)专利代理机构北京高沃律师事务所11569代理人张德才(51)Int.Cl.E06B3/70(2006.01)E06B5/20(2006.01)E06B3/30(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种蜂窝型门扇(57)摘要本发明公开一种蜂窝型门扇，包括门体、铝蜂窝芯层和收边型材，门体的面板和背板之间放置铝蜂窝芯层，铝蜂窝芯层为若干相同结构的六角蜂窝相互连接而成；门体的四个边通过收边型材进行封边。本发明中的蜂窝型门扇，防腐蚀层采用防腐蚀涂料，颜色丰富多样，样式可塑性强；六角蜂窝设置有多组，门板受力点多，耐撞击，并具有良好的降噪效果；收边型材可起到支撑门板，收边美观，组装便捷；采用全铝制，铝材质不生锈，还能够减轻自重，进而实现减少运输成本，防止生锈的目的。CN111270955ACN111270955A权利要求书1/1页1.一种蜂窝型门扇，其特征在于：包括门体、铝蜂窝芯层和收边型材，所述门体的面板和背板之间放置所述铝蜂窝芯层，所述铝蜂窝芯层为若干相同结构的六角蜂窝相互连接而成；所述门体的四个边通过所述收边型材进行封边。2.根据权利要求1所述的蜂窝型门扇，其特征在于：所述门体包括面板和背板，所述面板和背板分别为铝面板和铝背板，所述铝蜂窝芯层通过黏贴层连接设置在所述面板和背板之间。3.根据权利要求2所述的蜂窝型门扇，其特征在于：所述面板和背板的表层都设有防腐蚀层，所述防腐蚀层采用防腐蚀涂料喷涂而成。4.根据权利要求1所述的蜂窝型门扇，其特征在于：所述面板和背板的两侧和顶部均设置有弯折部，所述弯折部用于卡进所述收边型材的凹槽内。5.根据权利要求1所述的蜂窝型门扇，其特征在于：所述六角蜂窝连接组成的所述铝蜂窝芯层采用全填充的方式黏贴于所述面板和背板之间。2CN111270955A说明书1/3页一种蜂窝型门扇技术领域[0001]本发明涉及门技术领域，特别是涉及一种蜂窝型门扇。背景技术[0002]胶合木门，也被称做夹板门，是指中间是轻型的骨架，一般情况下用厚版的方木作为门框，里面是格形的肋条。对于制门工艺来说，胶合板门的样式更加多样、简洁、光滑，价格在1000-2000元不等，可以满足不同的消费者对门的实用性和装饰性的要求。虽然是这样，但是，这种夹板门不适合用作外门。因为胶合板有粘胶的过程，因此，也就有了容易受潮和脱胶的属性，而且，如果有日光直射曝晒的话，会让胶快速干裂，影响门的完好美观的效果。胶合板门的的门芯大多是轻质的木材，比如多孔板、高密度板等等，而门的正面和反面都用胶合板来进行装饰，把胶合板贴压在门的边框上，两边经过修整、封边、加工然后做成门。因为门芯比较轻，胶合板也不会太重，所以，这种门的质量相对来说会更加轻一些，造价也比较低一些。但是生产过程具有一定的污染，不防火阻燃，不可再生，回收价值低。[0003]原木实木，材料是取自森林的天然原木，制作成产品里只有一种木头，不贴木皮。原木实木门取原木为主材经过烘干处理，然后再经过下料、抛光、开榫、打眼等工序加工而成。实木门所取的原木树材品种大多较名贵，如沙比利、红橡、花梨木、樱桃木、胡桃木、黑胡桃、柚木等。经实木加工后的成品木门具有不变形、耐腐蚀、隔热保温、无裂纹等特点，但是造价高(价格在5000元左右)，不防火，整体运输成本大，不环保不可再生，回收价值低。[0004]实木复合，材料是门芯为杉木或者其他杂木压密度板再贴木皮。实木复合门以实木做框、两面用装饰面板粘合，门扇内部填充保温、阻燃等材料，经加工制成。这种门的质量轻、价格较实木门低(2000-3000左右)，但装饰效果很好，使用起来给人以简捷、轻巧的感觉，家庭装修中采用此种产品较多。实芯装饰门的面板造型款式丰富，保温、吸音效果同实木门基本相同，但价格比实木门要便宜，并且具有一定防火阻燃的功能。但是生产过程复杂，生产周期长，防火阻燃效果有局限性，整体运输成本大，不环保不可再生，回收价值低。[0005]钢板复合门，它是以钢木为结构，门扇四周由钢板扣合而成(有的是使用焊接的)，门框正常是使用木头的，表面做免漆处理而成的门，价格在(800-2000左右)。优点：不用刷漆，节约成本，关键是没有油漆的污染，稳定性好，不易变形。缺点：钢板复合门造型、款式比较少，门的质感较差，易生锈变形，防火防潮效果差，自重重，整体运输成本大，不环保不可再生，回收价值低。[0006]现有的钢板复合门是系以冷轧
